有线监控改无线监控

时间:2017-08-03 14:57来源:数码之家 作者:dongling 点击: 次
本人接到一个监控小工程,现场查看客户环境后发现不好跑线.于就是想到改成无线监控.但无线监控头成本很就.那就自己动手改吧.费话不多说了.上图先. 先把这个头子解剖了. 淘宝上的2.4G 8信道无线影音发射接收模块.加天线和馈线. 用7805降压为5V后接监控头子上的

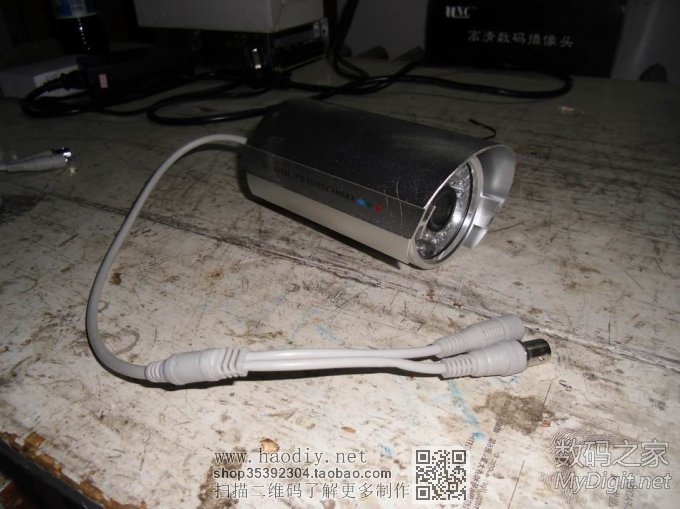

本人接到一个监控小工程,现场查看客户环境后发现不好跑线.于就是想到改成无线监控.但无线监控头成本很就.那就自己动手改吧.费话不多说了.上图先.
有线监控改无线监控

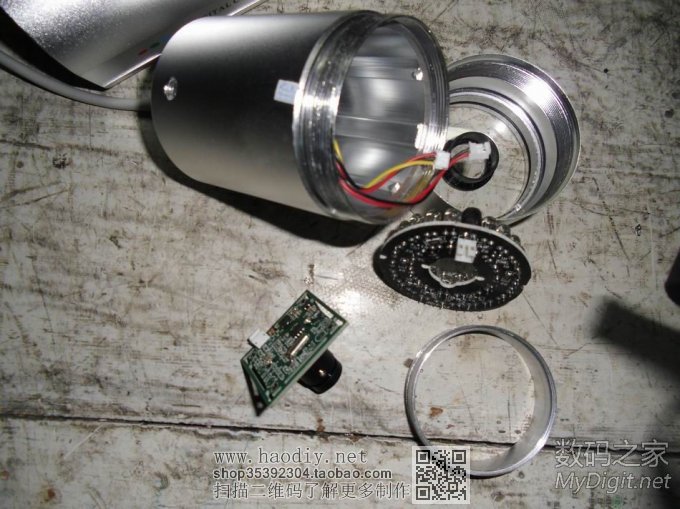

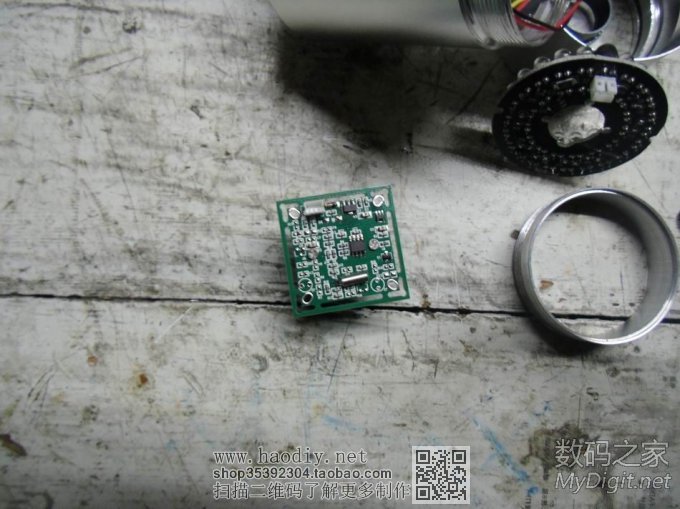

先把这个头子解剖了.
有线监控改无线监控

有线监控改无线监控

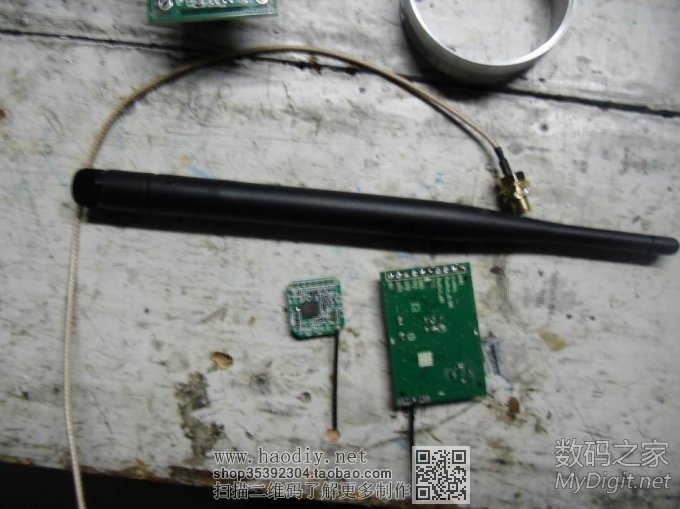

淘宝上的2.4G 8信道无线影音发射接收模块.加天线和馈线.
有线监控改无线监控

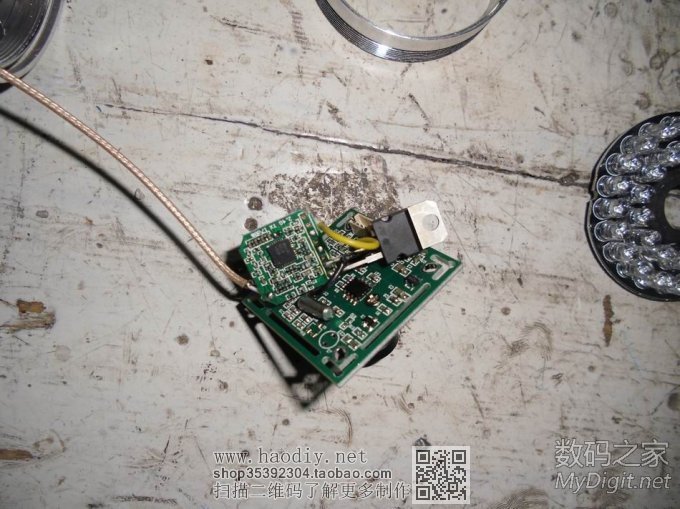

用7805降压为5V后接监控头子上的正12V ,负极和视频信号,再调整发射模块
上的信道.接天线外馈线.
有线监控改无线监控

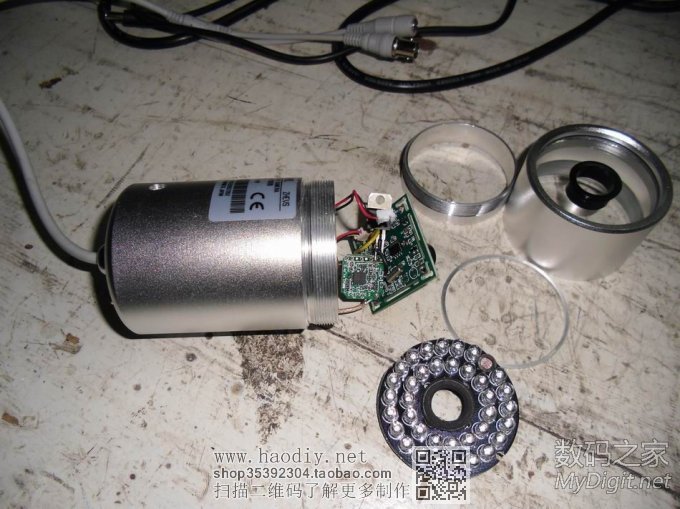

组装.
有线监控改无线监控

有线监控改无线监控

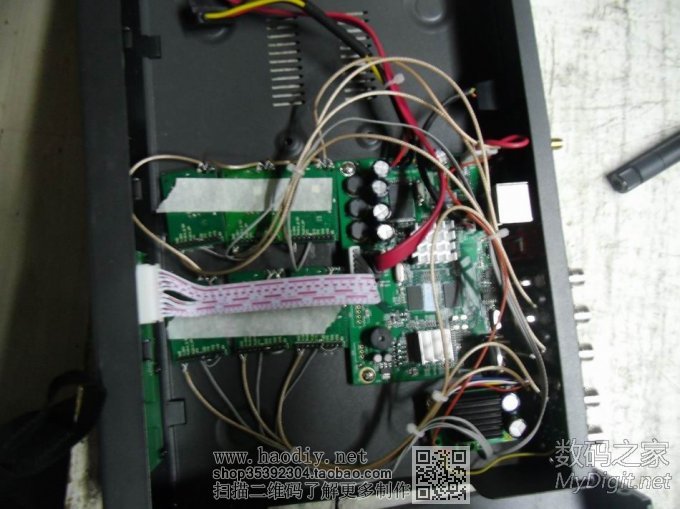

硬盘录像机里接12V转5V模块给接收模块供电.连馈线,连收信道.
有线监控改无线监控

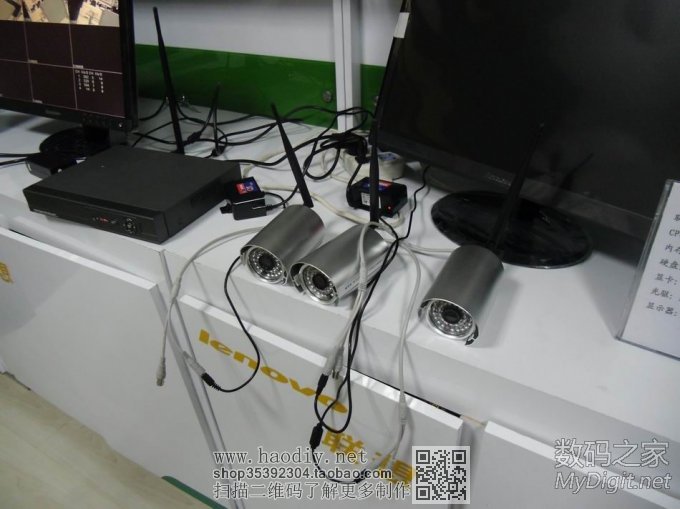

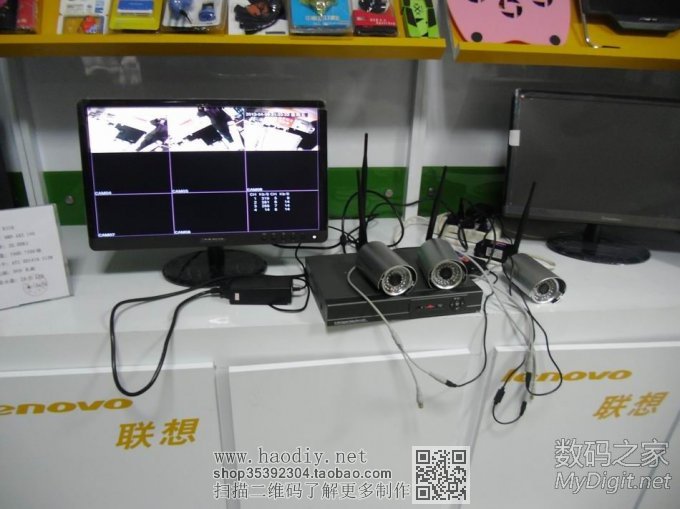

呵呵.大功告成.开机.和有线差不多.
有线监控改无线监控

有线监控改无线监控
测试了一下.开阔距离能达到300米.完全能满足要求.接个电源就可以工作了.
