最近从网上购了6只坏电源玩玩，连邮费一共85元，6个电源是三个型号5个版本，分别为ADP-220ABB的有A00和A02二个版；D220P-01的全部是A02版；ZVC220HD12S1的有A00和A05二个版本，这下有得玩了。
到手后就全部拆开看内脏，首先是6个电源大部份泡过澡，有的还相当严重。
这二只比较好一点
其中有二只输出电感磁芯碎了，另一只是完全碎了。
一、几种版本介绍 1、电源构架（拓扑）分二类，ADP-220ABB和D220P-01是同一种推挽构架，不过前者可能是用于中东国家，标签上有看不懂的文，所以散热更好，并增加了电子防浪涌电路，效率比D220P-01高1-2%，是该构架中比较好的一种； ADP-220ABB的A00和A02二种版本
D220P-01的一种版本
ZVC220HD12S1是谐振半桥电源，效率相当高，达90%以上，其中A00版本比较好，主电容是330UF，PFC功率管是单只大管，散热也好；A05版本主电容是220UF，PFC功率管是三只小管，铜皮的屏蔽设计也不合理。 ZVC220HD12S1 A00版
ZVC220HD12S1 A05版
二、工作原理 1、ADP-220ABB和D220-01在待机时PFC是工作的，电压在395V左右。电源芯片在低压侧，型号为UCC3808，功率调整是调整占空比。 电源在1.8A时的振荡波
10A时的振荡波
最大输出时的振荡波
改变UCC3808的2脚电压就能控制输出电压，这是该电源的优点，电压能从4V-18V间调整，18V时空载功耗已明显上升。超过18V时空载功耗将大增，因此，不宜超过18V。 待机功耗0.5W
开机12V时功耗1.5W
开机18V时功耗4.2W，已明显上升。
UCC3808的振荡信号一路送到UCC27424，驱动隔离变压器驱动二只功率管，另一路送到UCC27423驱动二只整流场管作同步整流。 看一下六个芯片
过压和过流芯片为DAS001。K401单运放为同步整流阀值开关兼第一级过流芯片。该机的整流方式分二段，在6A左右（各电源间有数不同）由整流场管的体二极管整流，随着电流进一步上升，经K401取样放大输出到LM393的3脚，通过393比较后，1脚输出高电平到UCC72423的1和8脚，打开同步整流信号开关，进入同步整流。因此，降低LM393的2脚参考电压就能减小同步整流的电流阀值。 该电源的过流保护相当敏感，开机后接一个1000uF小电容都会保护，这是由K401瞬间过流保护自锁造成的，去掉该极的瞬间过流自锁功能就能大电流起动，接3万uF电容也不会保护，其实也不是真正的过流，是K401的放大倍数高、瞬间电流可能会造成K401输出一个脉冲信号给关机自锁电路。而另一级DAS001有连续过流关机自锁功能，并有参考过流大小的调节功能，为了保险可适当调小过流阀值。因此，取消第一级过流保护自锁功能不影响正个电源，不要采用康铜丝上镀锡、短接和加电阻等方法。该机过压、过流都有关机自锁功能，一定要拔除电源线才能解除自锁。 光耦仅仅传输高压侧PFC电压是非正常的信号。 2、ZVC220HD12S1电源在待机时PFC不工作，高压主电容电压就是220V的整流电压约315V，只有给了开机信号才工作。谐振电源芯片在高压侧，芯片型号为L6571，是固定频率和占空比。 开机空载和带载输出频率是一样的。
该机是调PFC输出电压来提高输出功率，所以PFC的电压从开机空载370V到满载400V间变化。低压侧仅是采集电压、电流变化信号，通过光耦反馈给高压侧PFC芯片，PFC芯片为L6561，调整PFC输出电压来控制低压侧输出功率。该电源不可调压，仅能微调，如果要调到13V，空载功耗将会大增到10多瓦，这是由该电源同步整流结构所决定不能调压。过流保护也在PFC芯片，低压侧没有检流电阻，所以带载能力比较强，开机后接2万uF电容也不会保护，接3万uF电容就保护，只是该电源的优点。
三、维修过程 1、一只ADP-220ABB电源震断一根驱动变压器的线，接好后就能正常开机。

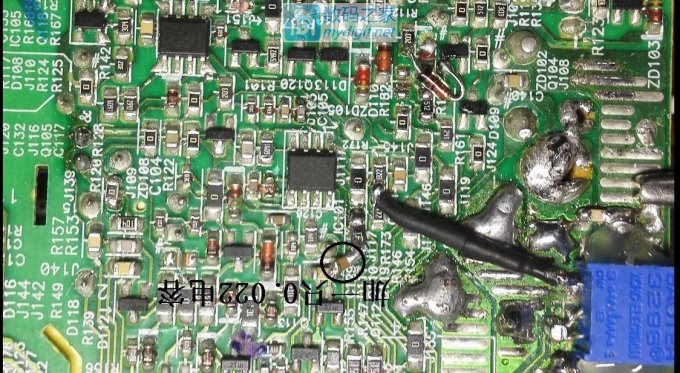

但在带载时有自激声，经试验在1脚对地接一支223的电容能消除自激。 这是试验时搭的临时电路，成功后就近焊了一支贴片电容。
另一台经清理后能直接开机。但是好事多磨，在测量同步整流信号时不小心短路了同步整流管的G、S极，结果烧毁了同步整流管、功率管、防浪涌芯片和保险丝。在一台不能修复的D220P-01上拆保险丝、功率管和整流场管。但没有防浪涌芯片，就不用了，不过要换NTC热敏电阻，因有电子防浪涌的NTC的冷态阻值高，约20欧，没有电子防浪涌的阻值低，约2欧。整流桥根据电子防浪涌的原理，内部的四个管子不同电流，有二只较小，二只较大，所以也要换，也在D220P-01上拆，复原后开机正常。 2、D220P-01，接上电源待机指示灯亮，开机指示灯灭，不能开机，量高压侧电压396V正常，再量光耦处二脚电压过高，约12V左右，说明没有回路导通，造成接收端不能拉低开机电压而不能起动。

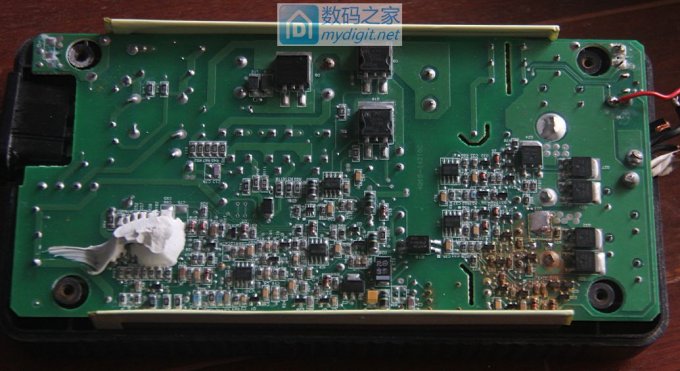

因光耦的发光管没有导通，接收管为高阻状态，不能拉低1处电压，所以不能开机。根据原理先在光耦接收端并一支1K电阻，降低该处电压，再开机试试，嘿，能开机，说明就是这处故障。经分析光耦的发光管负极是与LM358的7脚输出相联，7脚输出高电压所有没有导通，再量5、6脚电压，6脚正常，但5脚电压偏高，有6V多，正常的电源仅是2V多，再查相关电路，有电阻法比较，证实Q12管坏，换后一切正常。但因输出电感磁芯碎，加大输出电流会有异响，输出纹波大，电流5安多就保护了，这是由尖峰电压所造成，尖峰电压超过了电源14V的保护阀值就会保护。后用502粘一下和1脚加接223电容恢复正常。 3、有一只ZVC220HD12S经清理后能开机，另一只有一支整流管短路，拆除后也工作。 这电源内部非常烂，但还能正常工作，正是服了。  #p#分页标题#e#
拆除坏管就能在10A稳定工作。

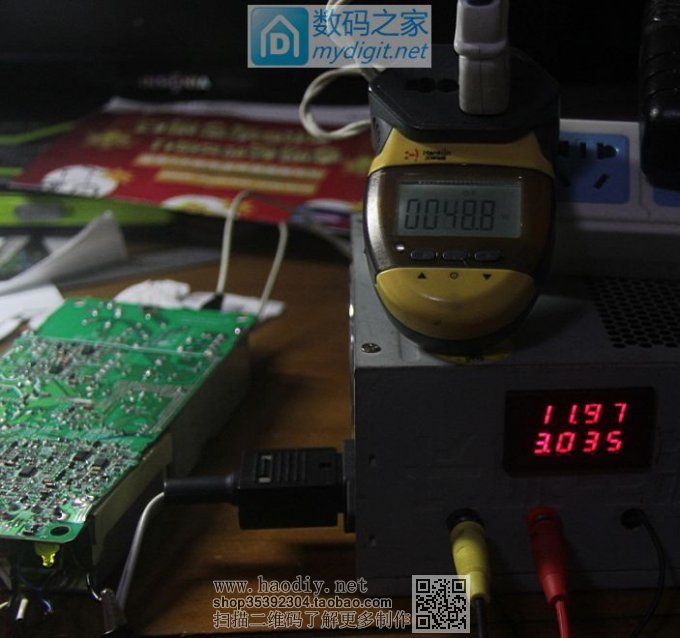

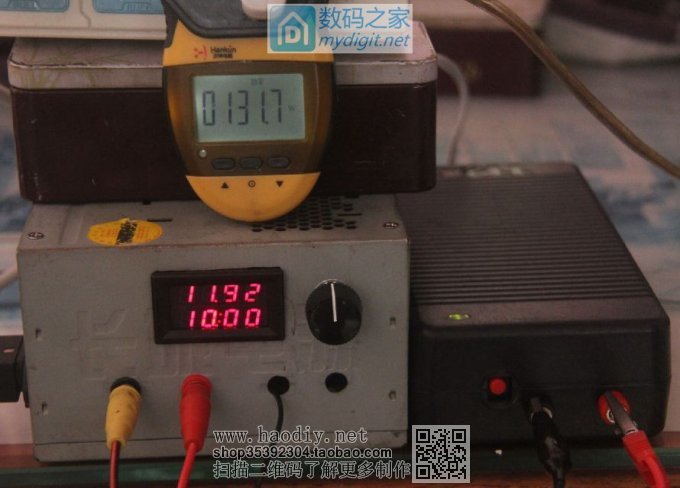

该机整流方式为变压器反馈场管G极，是三管并联同步整流，所以拆了一只也能用，该类机型的纹波好于上面二类机，用在车机上比较好。 四、三种电源的比较 三种电源侍机都在0.5W和开机12V空载1.5W左右，都比较低，而且基本一致。 1、效率比较。对三种电源进行初略定性测试，分3A和10A时的效率，因电流表最大的10A，所以再大没有测。 ADP-220ABB在12V3A时的效率是75.5%，

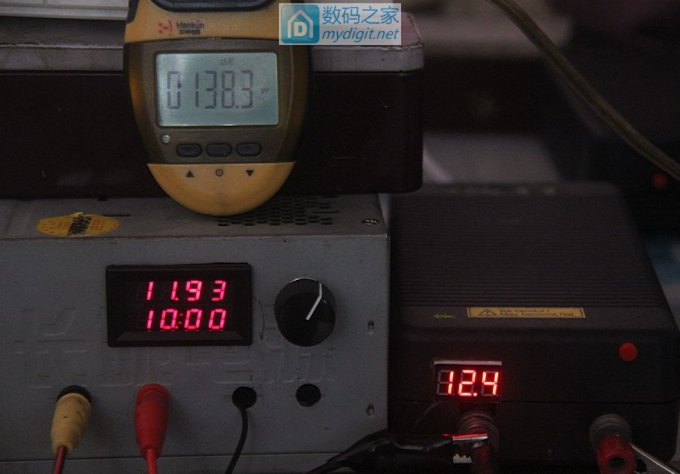

在12V10A时的效率是86.3%

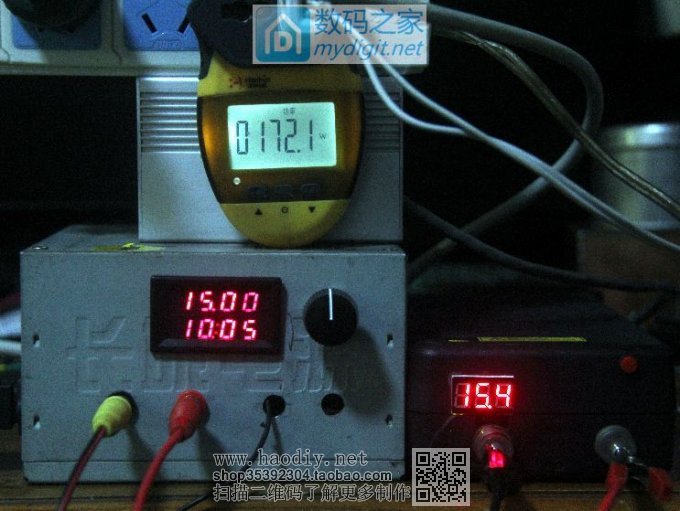

在15V10A时的效率是87.6%，估计在18A时效率能达90%以上。

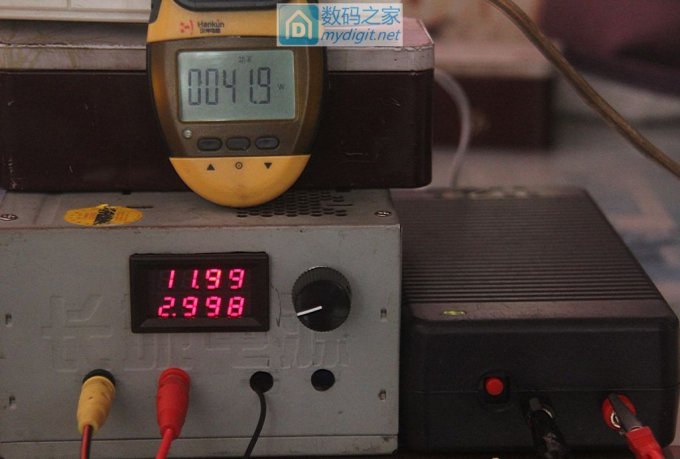

D220P-01电源因没有防浪涌电路，因此比ADP-220ABB电源略低，同在12V3A下，效率低1.1%

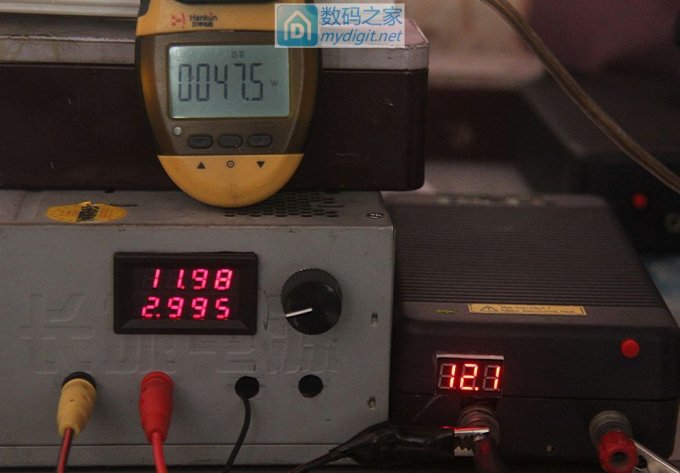

ZVC220HD12S1电源在12V3A时的效率是85.8%，
在12V10A时的效率是90.4%，效率高得多，特别在低功率时更明显，估计满载时能达95%。

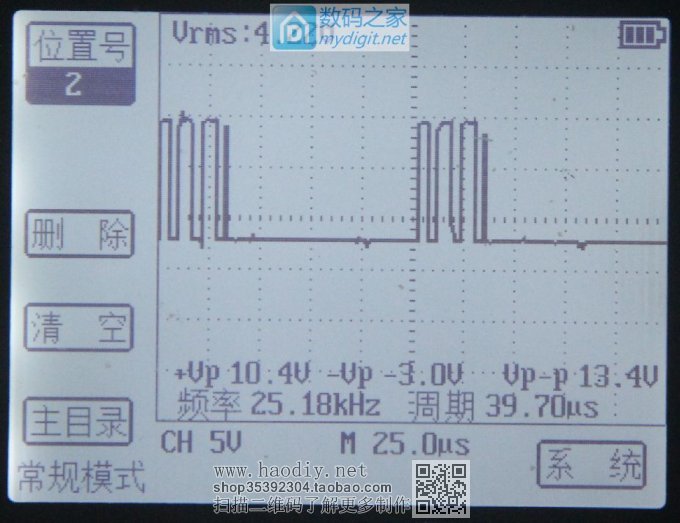

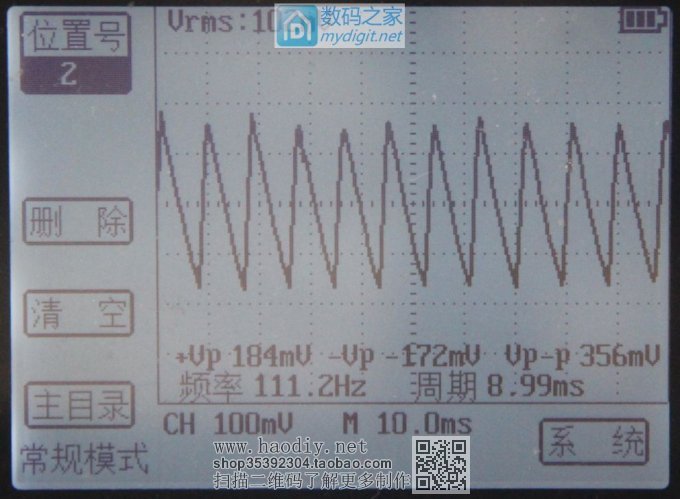

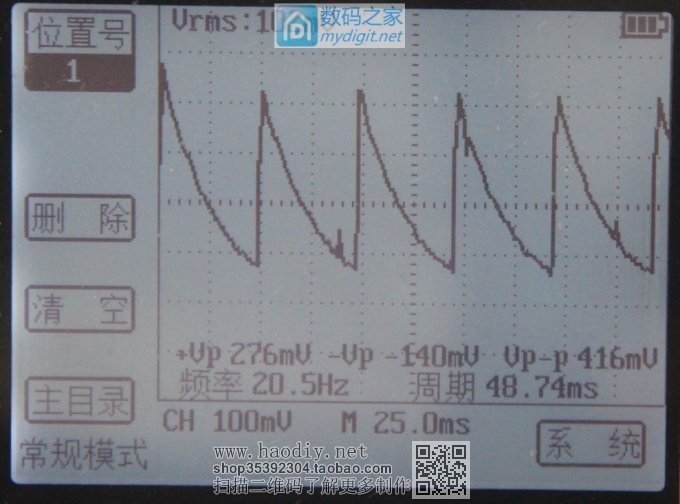

2、纹波比较 一台有防浪涌芯片的ADP-220ABB电源，在空载和轻载时是间歇振荡，所以纹波较大，到800毫安时才正常。 间歇振荡波
空载
在100MA时
在600MA时
在800MA时,开始正常了

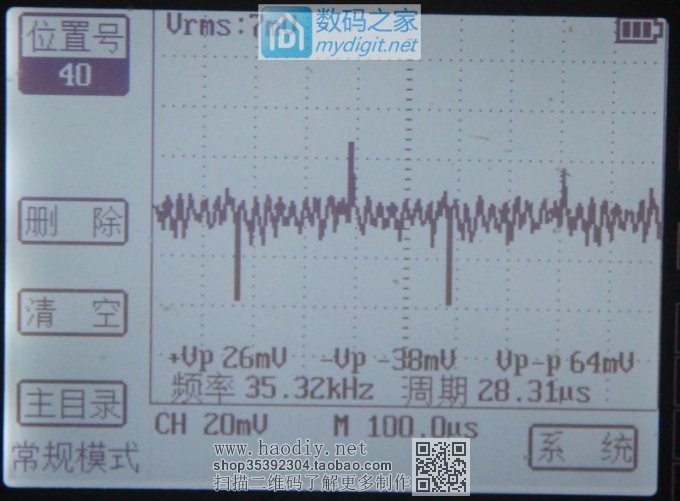

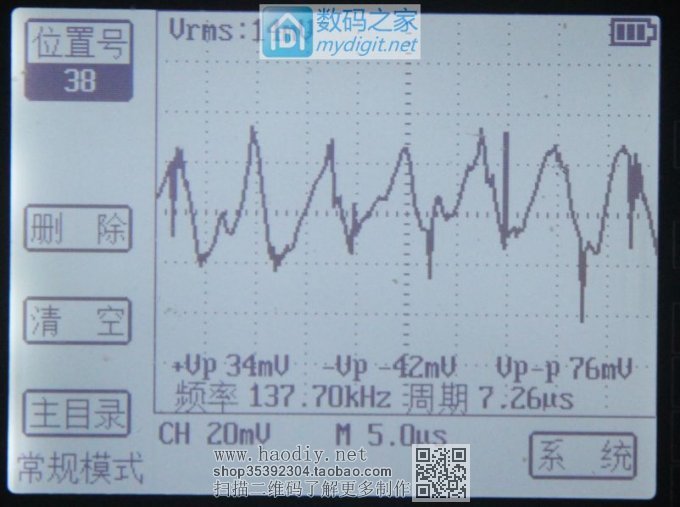

在12V3A时平均值14MV，峰值76MV。

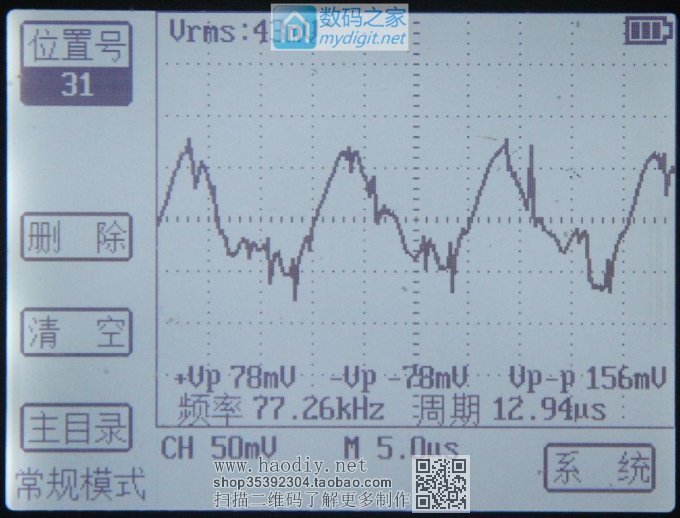

在12V10A时，平均值43MV，峰值156MV
ZVC220HD12S1 空载

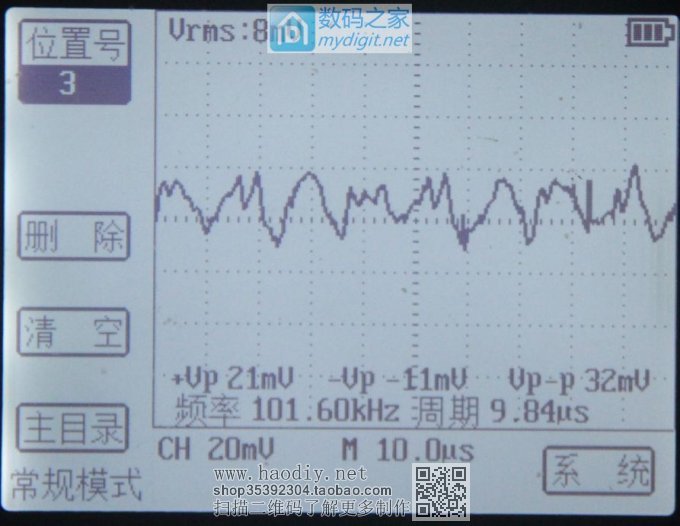

在12V3A时，平均值8MV，峰值32MV

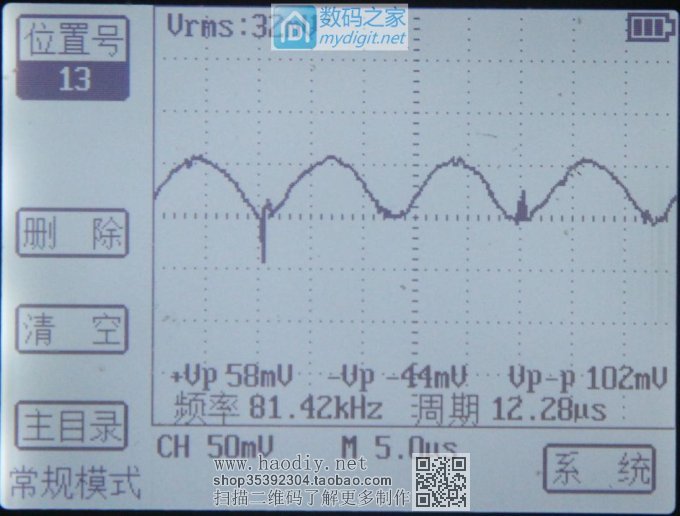

在12V10A时的纹波，由于谐振电源的电流波是正弦波，所以纹波是圆顶波，平均值32MV，因有一个外来噪声，VP-P是102MV，真正电源的VP-P值在50多MV。

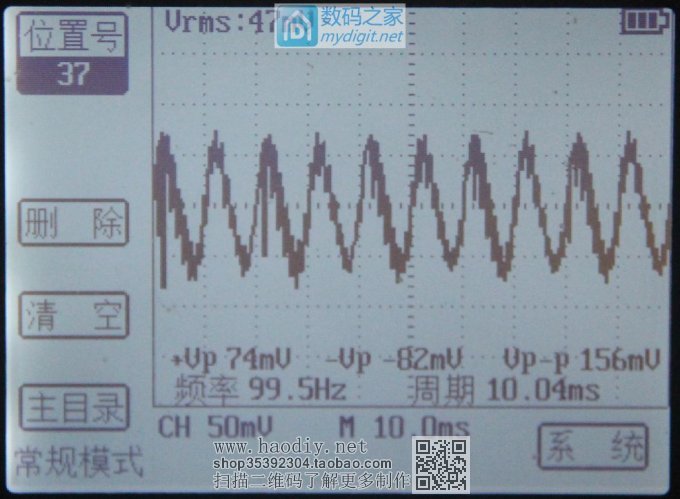

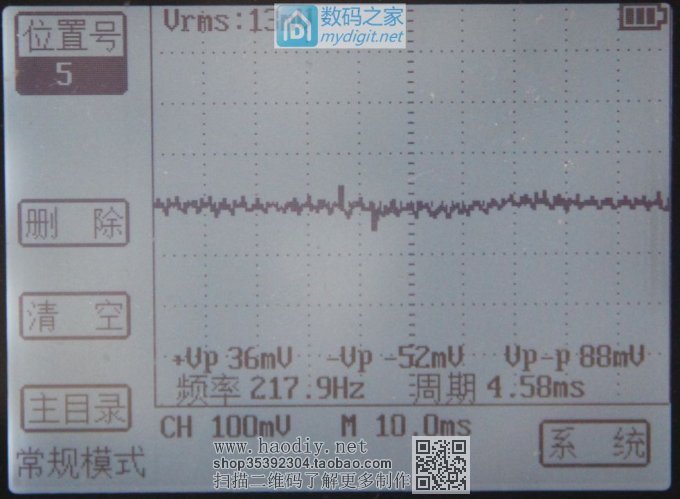

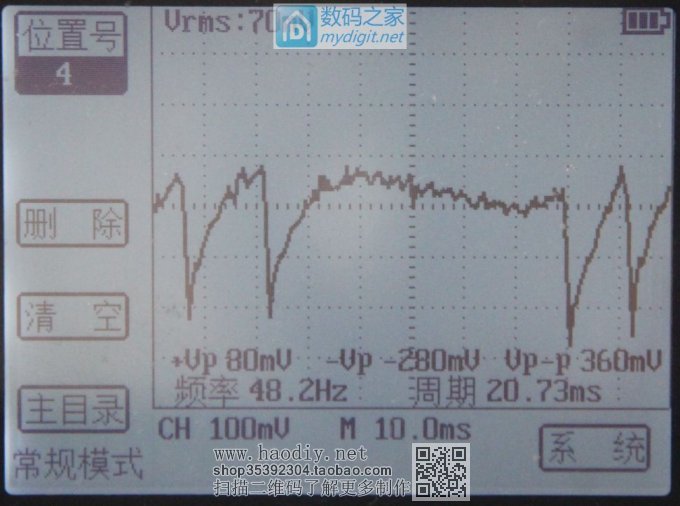

但ZVC220HD12S1电源对100Hz抑制能力差于ADP-220ABB类电源，但还好不算太大，峰值156MV。

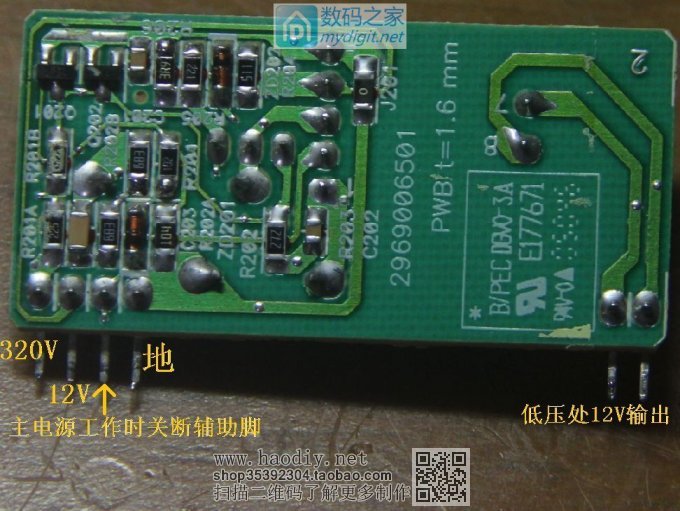

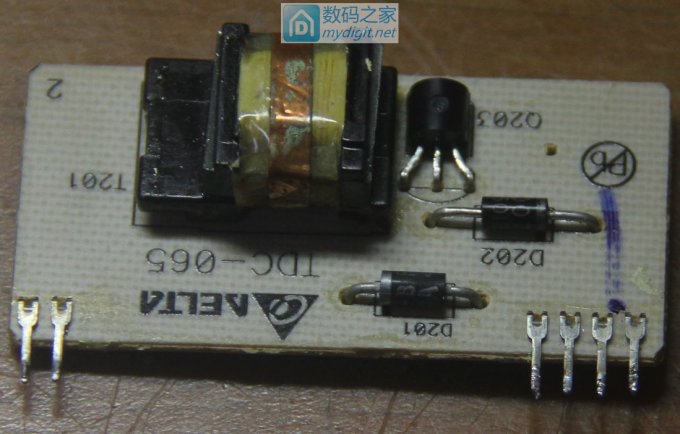

五、改4-18V调压方法 改电压只能是ADP-220ABB和D220P-01这二种电源， 1、改待机、开机始终由辅助电源供电。 先看一下辅助电源

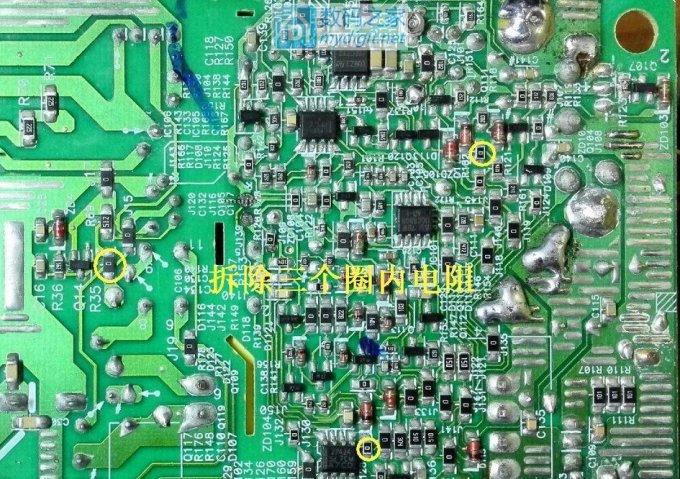

该电源的芯片工作电源是由辅助电源先供电，开机后由主电源供电并关闭辅助电源，所以首先要改芯片工作电源为纯辅助供电。 拆除图中的三个跳线就能辅助独立供电了。

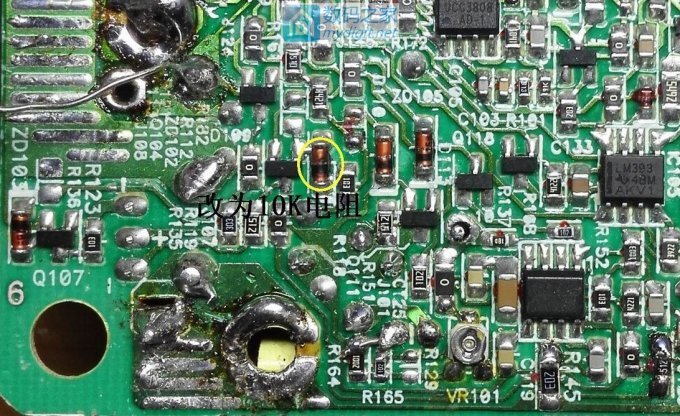

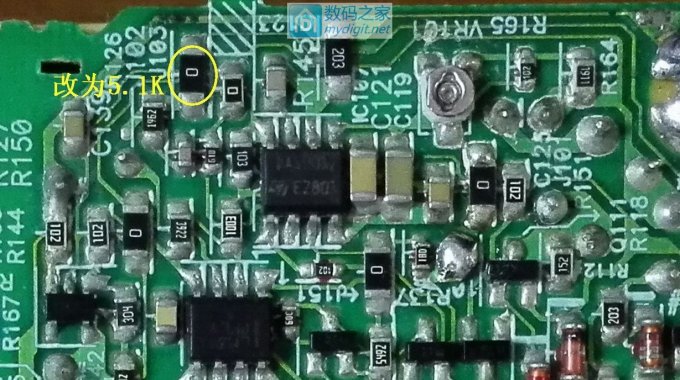

2、改最高保护电压，原电路在14V会保护，现改为18.5V，将图中的跳线改为5.1K-5.6K电阻。

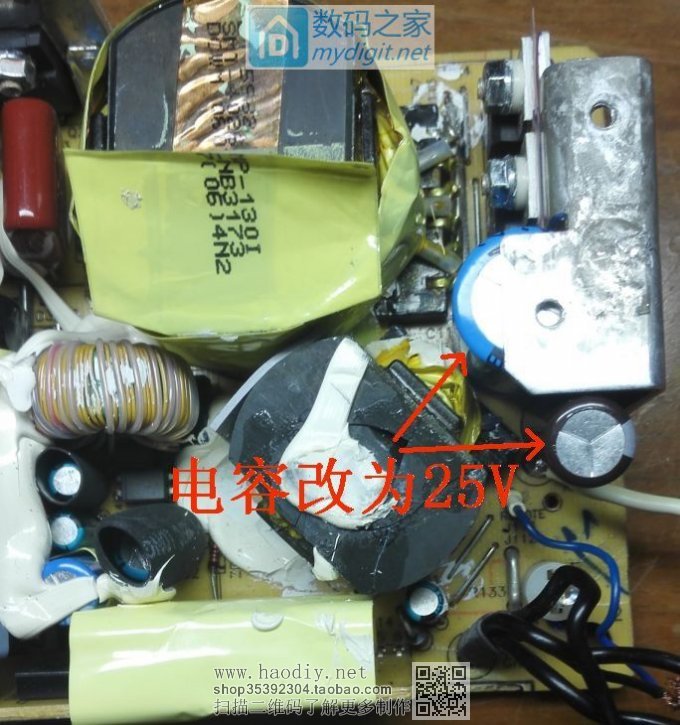

3、改输出滤波电容，原电容是16V1500UF二支，改为25V耐压。

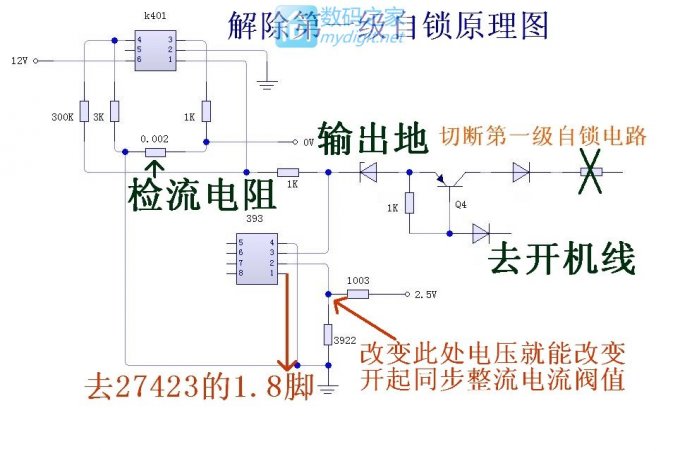

4、改瞬间过流保护自锁。 看来许多坛友要把这电源往死里整  那我就教你们往死里整方法，分三步第一步：先去掉第一级瞬间过流自锁，先看原理图。
实物图，拆除图中电阻就可以

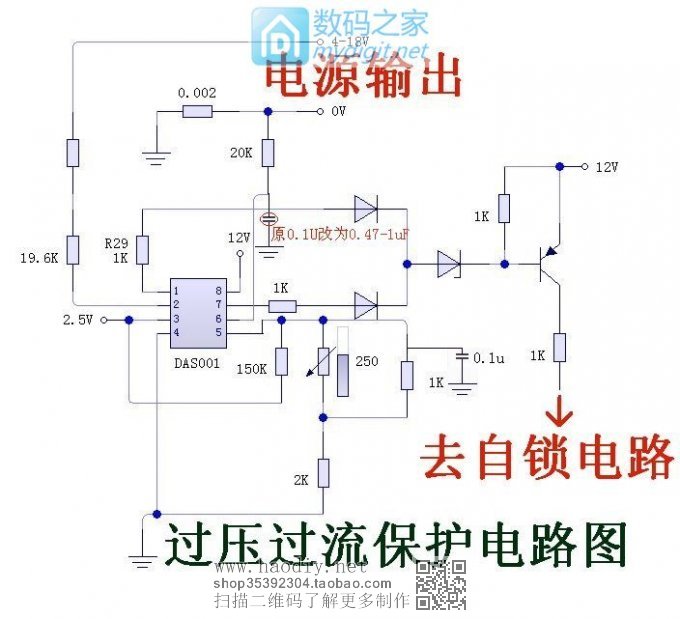

第二步：增加瞬间过流延时时间，原理是检流电阻输出端经20K电阻和延时电容送到比较器6脚，瞬间电流来时由于电容用得较大，有一个充电时间，所以不会瞬间保护，而正常使用时电容已充满，仍旧是超过18A 时保护。但是该电容也不能太大（现推荐为0.47-1UF），如太大在短路时延时太长可能也会烧管，具体要根据坛友们手中的负载瞬间电流大小来确定合适的容量。 改示意图中的电容。

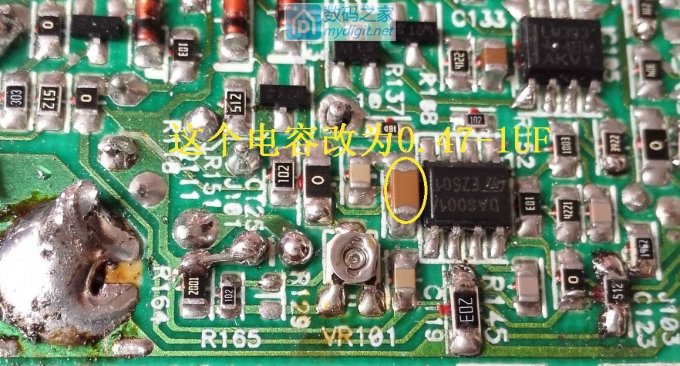

实物图

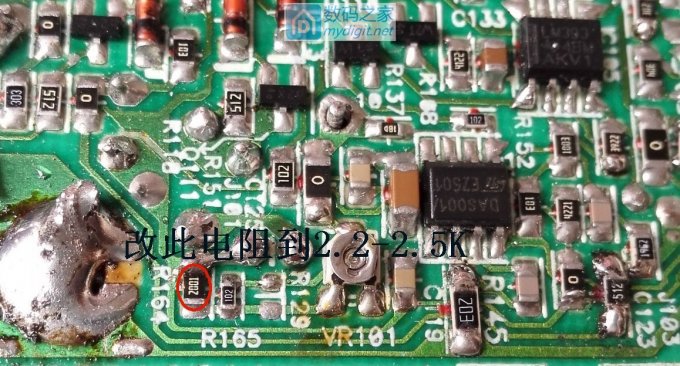

第三步：针对超级坛友，加大正常运行保护电流。原正常运营保护电流通过微调VR101，可在15-20A间调整，对应DAS001的5脚参考过流电压是0.03-0.04V，加大微调的对地电阻就能增大保护电流，具体要多大各位坛友自己试，因各人的要求不一样，调得过大、或使用时过热烧坏不要怨我噢，我只是提供你们这一原理。 改电阻图

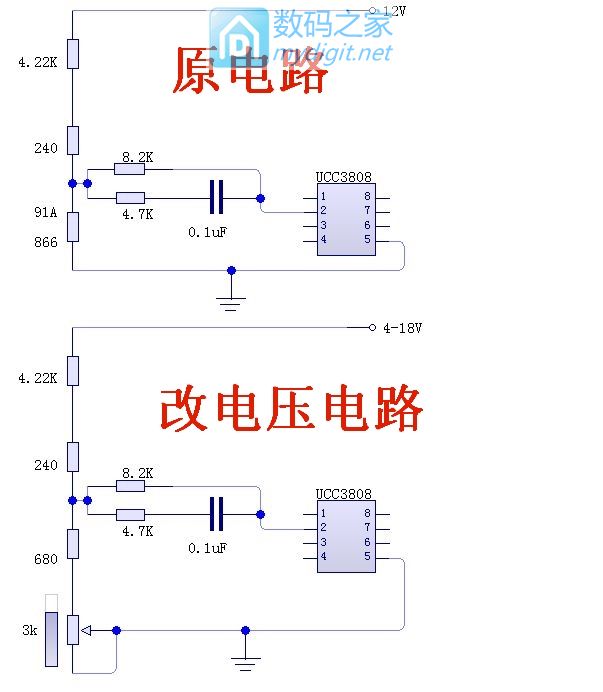

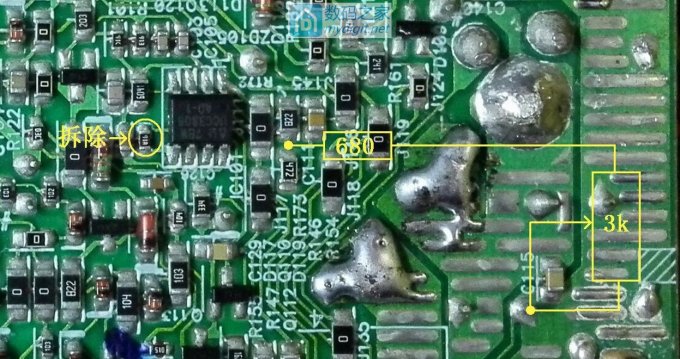

5、改UCC3808的分压电阻，将图中91A对地电阻拆除，在图中此处用一支680欧和3K可变电阻串联后接地。 先上一张原理图
改好后实物图，上面提到消自激电容就装在图中之处。
另外，电源调到10V以下指示灯会不亮，可改一个地方就能亮。

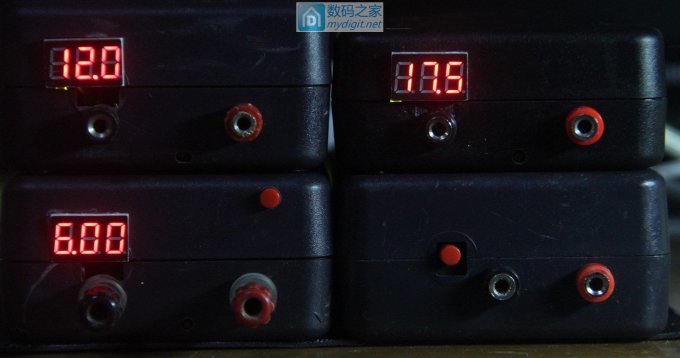

改好后的电源

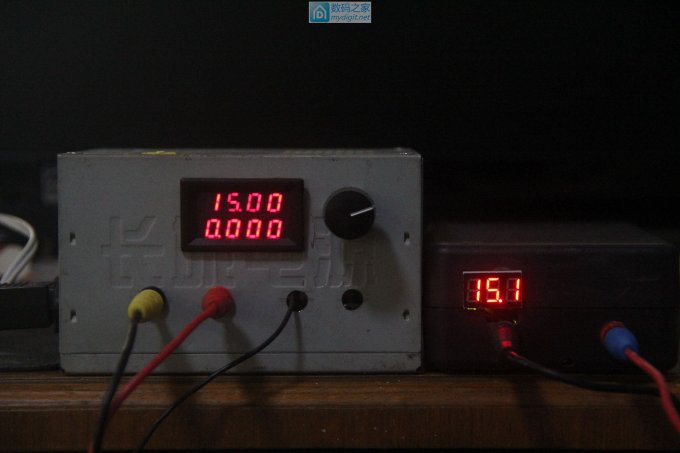

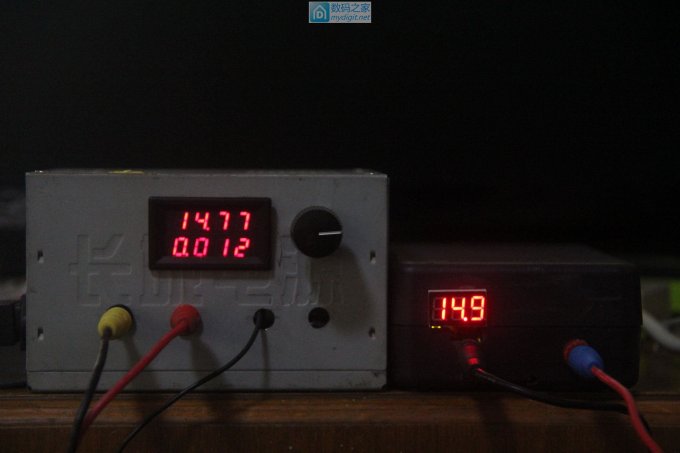

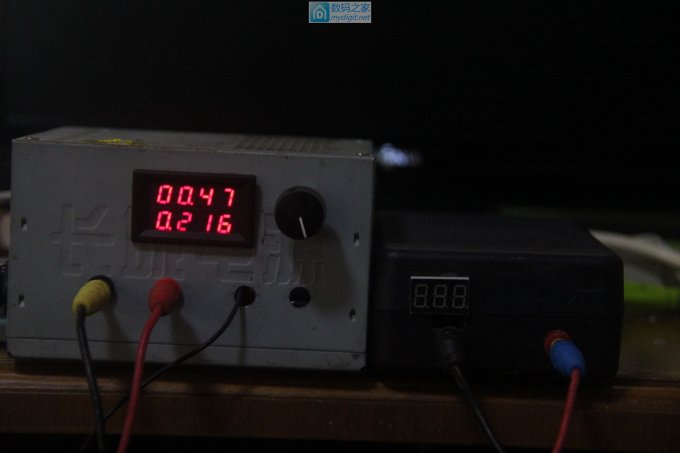

帖子总算发结束，坛友们看在这么多图的份上多打赏一点噢  该电源已改成具有调压、调流功能的可调电源。在上面的改基础上再加一只微调，一支二极管和一只电阻就可以。因有恒流功能，所以取消了自锁功能，因此，能起动各种负载。 空载电压15V，小表偏高。
带载12mA就开始起控

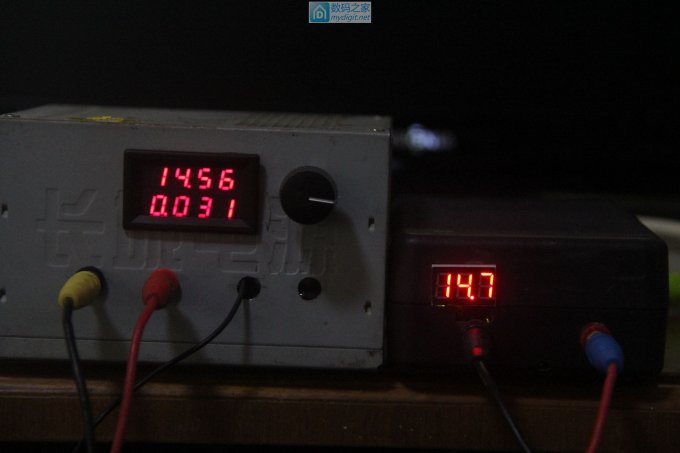

带载31mA时
负载开大等同短路时，

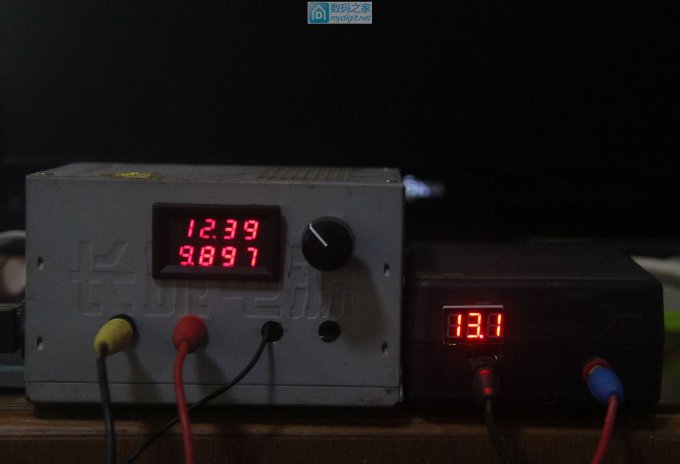

带载9.9A

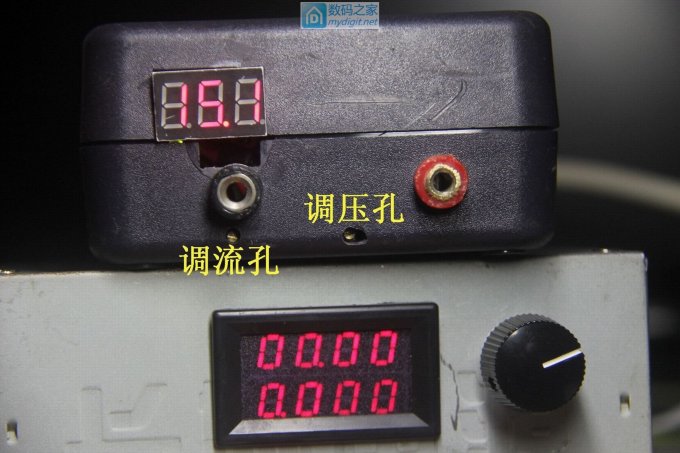

调压调流孔
事实证明可以改成4-18V和0-18A的可调电源，如果能改成24V或更高就更好，但一定要重绕变压器。
