第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

时间:2017-07-09 11:28来源:数码之家 作者:ssis909 点击:
好久没来数码之家了,呵呵,上次发的那个电平指示(26段)有很多同学比较有兴趣,也给了我很大动力和鼓舞,我觉得继续完善它,让大家都能玩起来,我几乎会全部贡献资料的,兄弟们不要急。由于审核和发帖原因,本帖子占据了楼主位以及8楼和9楼,所有资料放在9
好久没来数码之家了,呵呵,上次发的那个电平指示(26段)有很多同学比较有兴趣,也给了我很大动力和鼓舞,我觉得继续完善它,让大家都能玩起来,我几乎会全部贡献资料的,兄弟们不要急。
由于审核和发帖原因,本帖子占据了楼主位以及8楼和9楼,所有资料放在9楼,欢迎大家下载。


另:今天是2013年的第一天了,祝同学们在新的一年里:发财有贵人,办事有熟人!
这是第一版电平指示的帖子地址:http://bbs.mydigit.cn/read.php?tid=395401

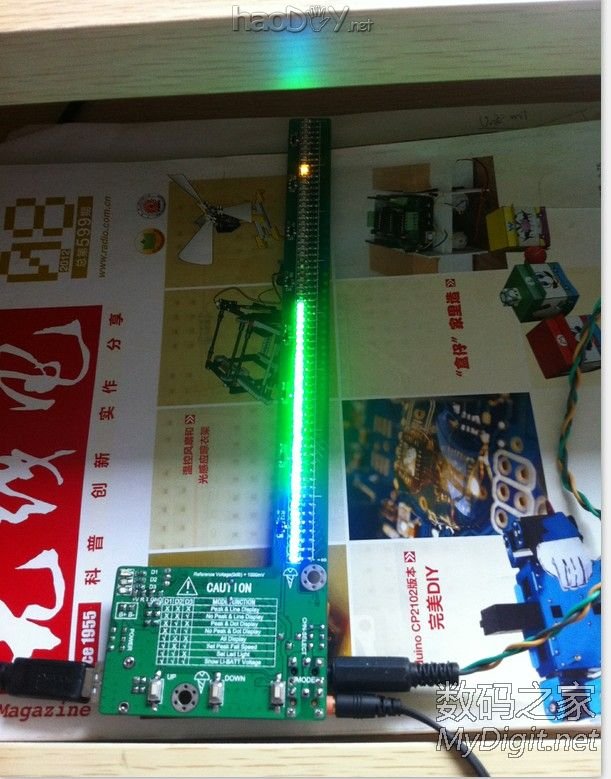

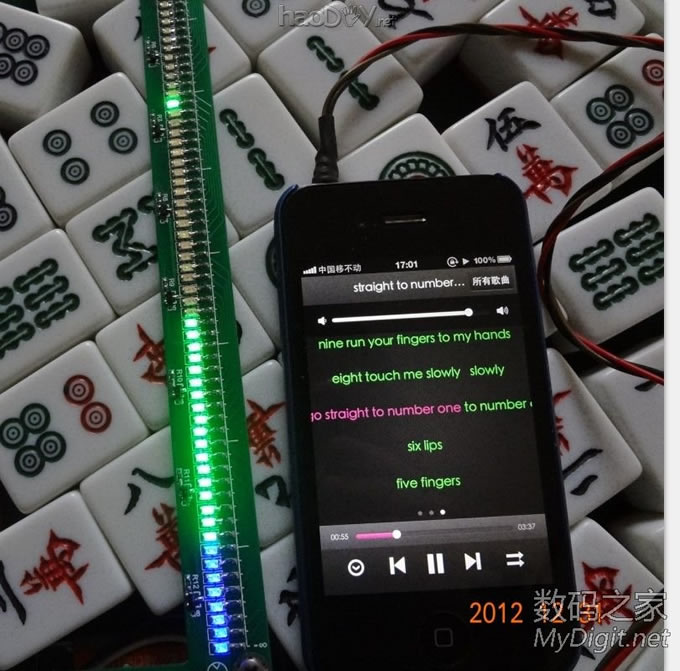

这第二版电平指示是在十一7天假里慢吞吞的搞出来的,不能太劳累自己了,废话少说,先来一张效果图:
第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!


老规矩,上视频效果:




视频地址:http://v.youku.com/v_show/id_XNDk1OTAwMDg0.html

接着说说此版电平指示的功能:


1.使用一个锂电池供电,便于携带,并使用USB接口对其进行充电,USB接口也可为此电平指示供电;
2.使用64级高亮度LED做指示,效果明显;
3.使用3个贴片小按键做人机控制,分别是“加”,“减”,“模式”;
4.  8种工作模式,通过“模式”按键进行循环切换,当前模式通过三个LED予以指示,8种模式如下:
(1).柱状指示+峰值保持
(2).柱状指示,无峰值保持
(3).点状指示+峰值保持
(4).点状指示,无峰值保持
(5).所有64个LED的亮度随音乐做动态显示
(6).设置电平指示峰值保持时间,范围:从1毫秒到5秒
(7).设置电平指示LED的亮度,范围:从最弱到最强
(8)显示锂电池的电压,范围3.7V至5.0V对应1个LED至64个LED
5.开机进行流水灯3秒显示;
6.2路3.5mm立体声耳机插座做音频输入,通过拨码开关切换使用左声道或右声道;
7.通过半可调电位器限制音频动态输入范围。避免指示灯饱和;

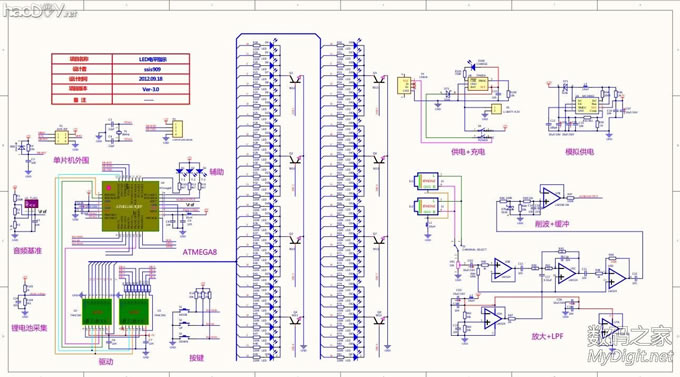

这是原理图截图:
第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

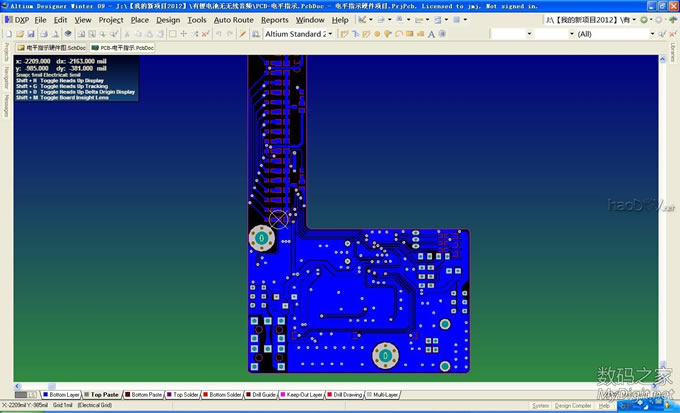

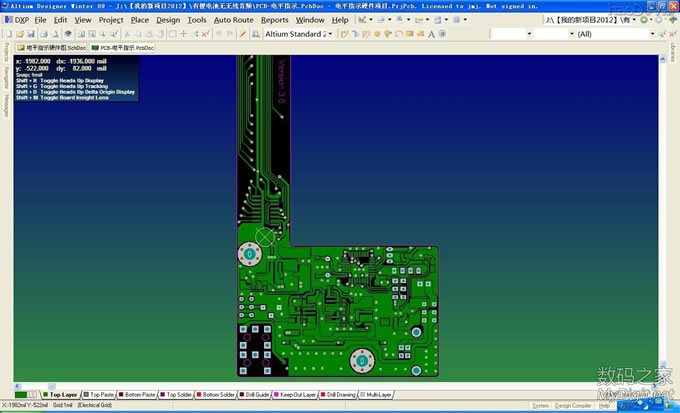

这是PCB截图:

正面:
第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

反面:
第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

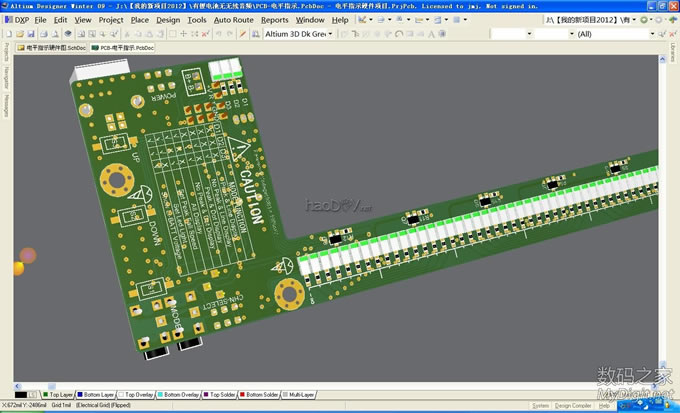

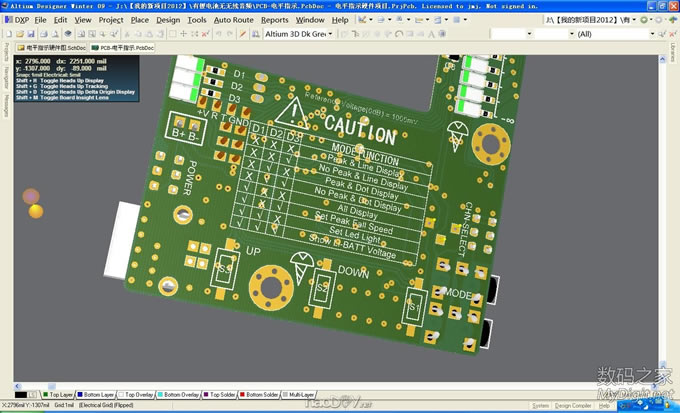

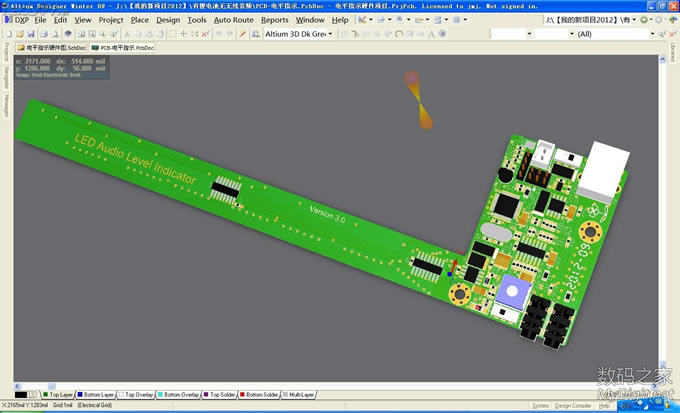

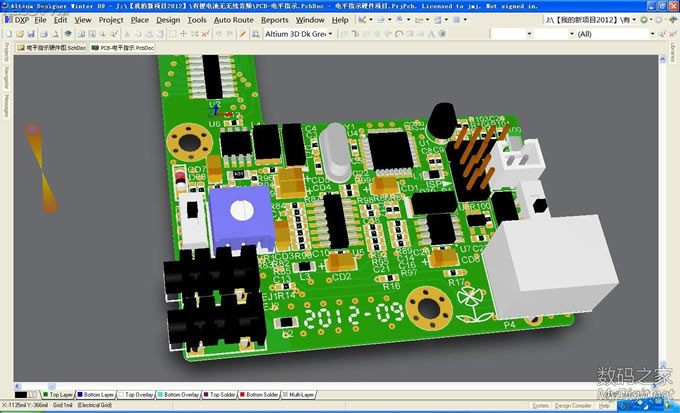

这是PCB-3D效果:
正面:
第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

反面:
第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

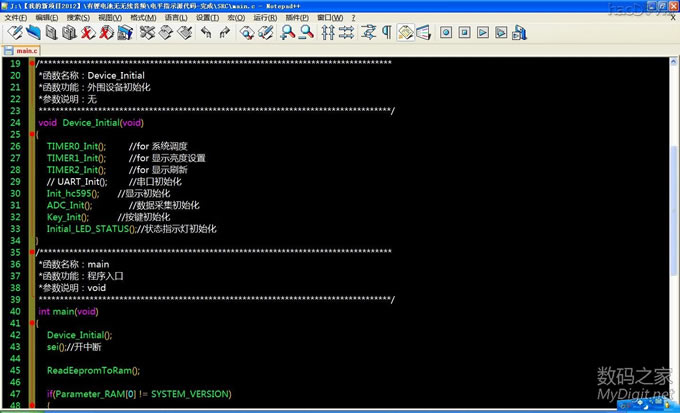

这是程序截图:
第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

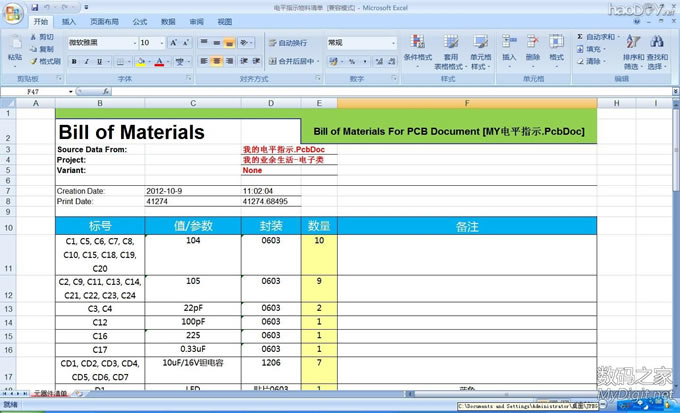

这是物料清单截图:
第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

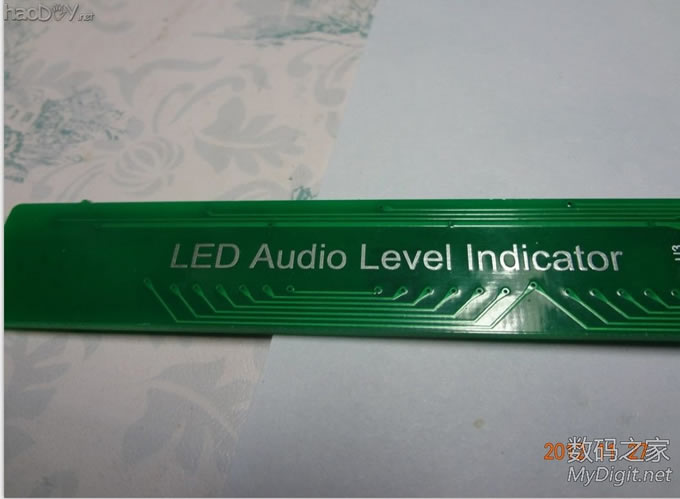

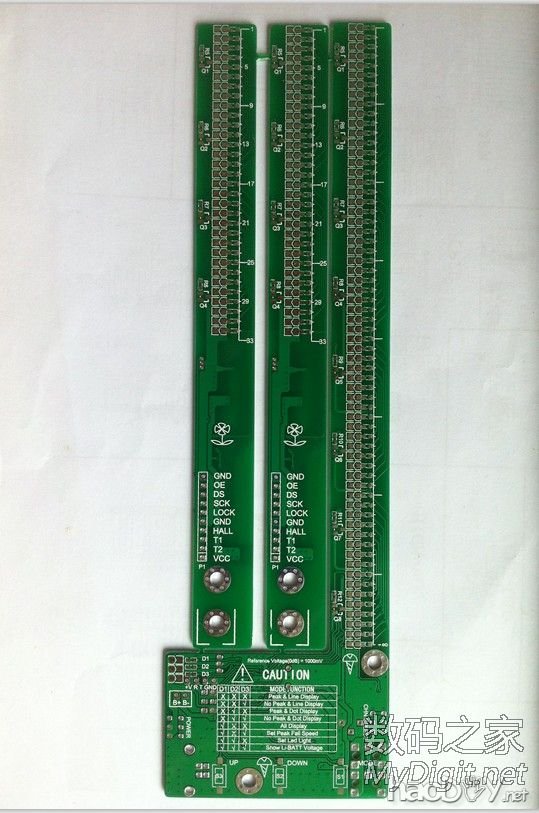

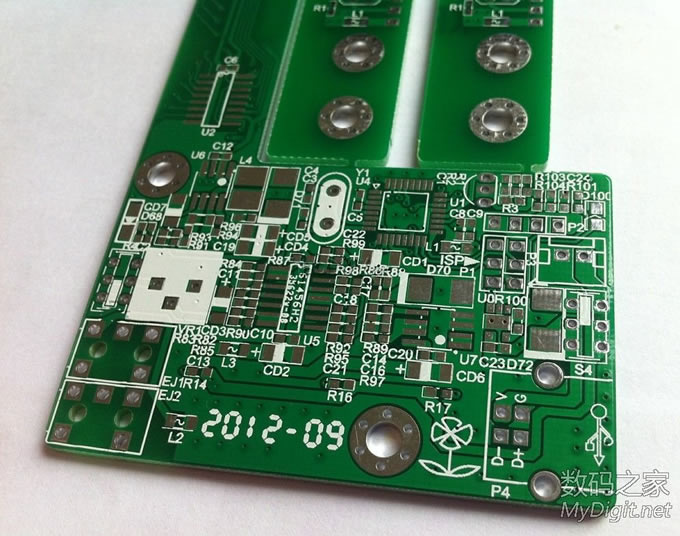

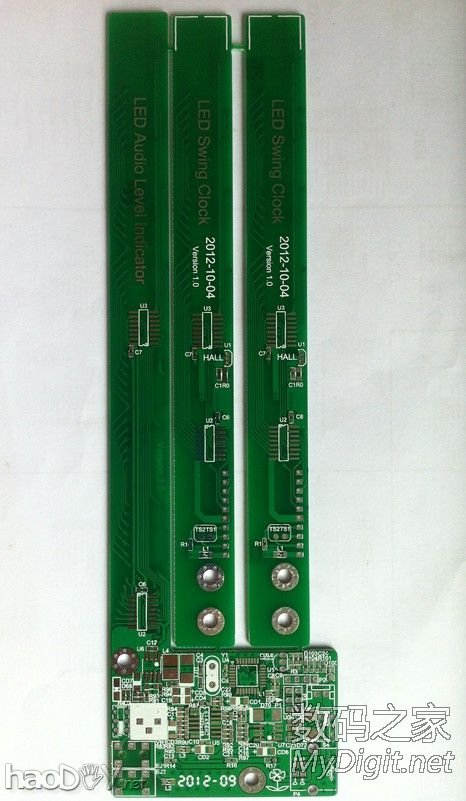

这是空PCB:

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!


第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

8楼和9楼继续~~~~~~~~~~~~~~~~~

占楼发帖占楼发帖占楼发帖
接楼上:

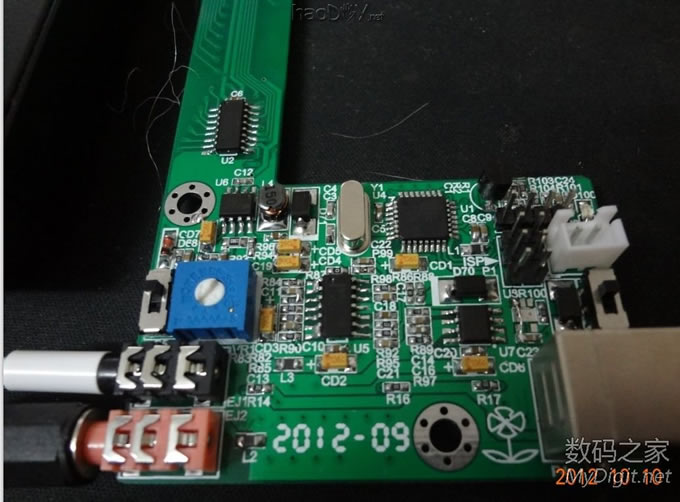

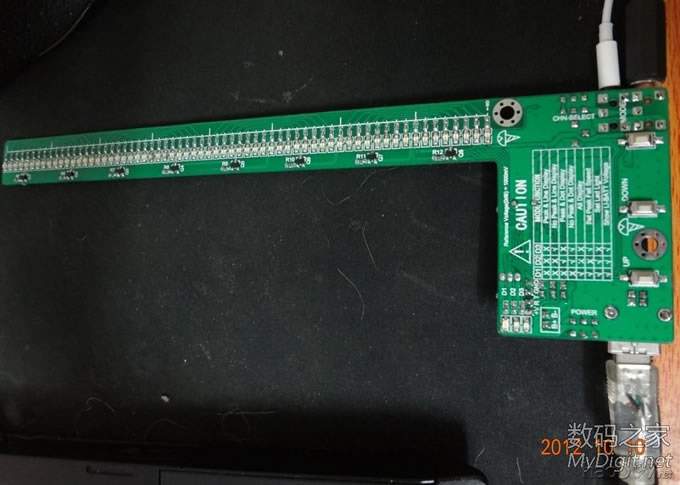

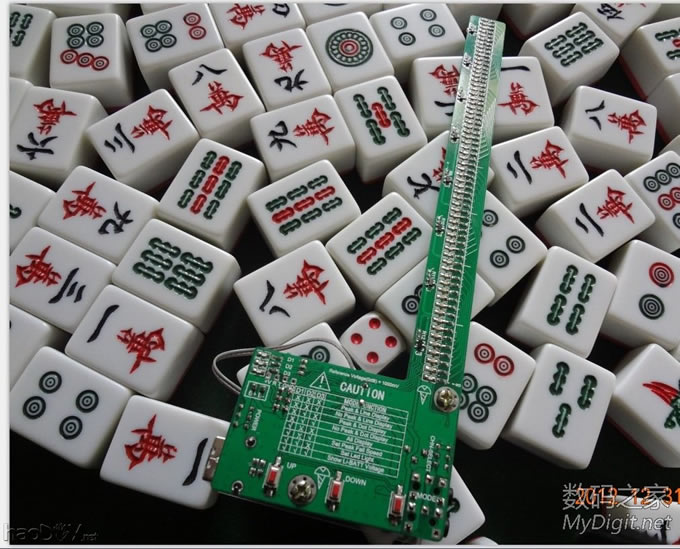

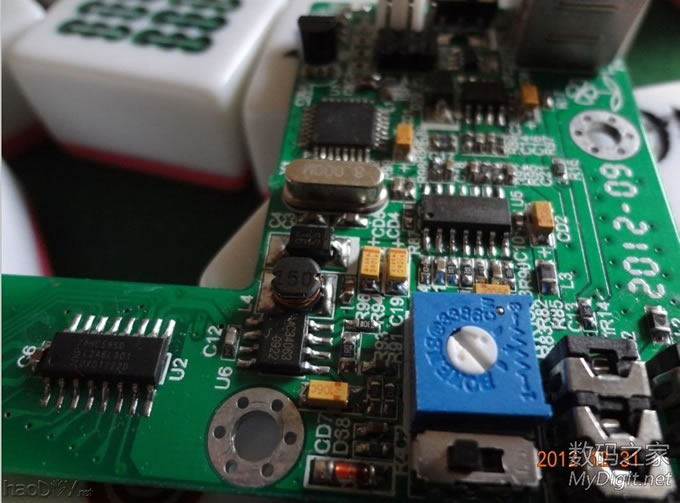

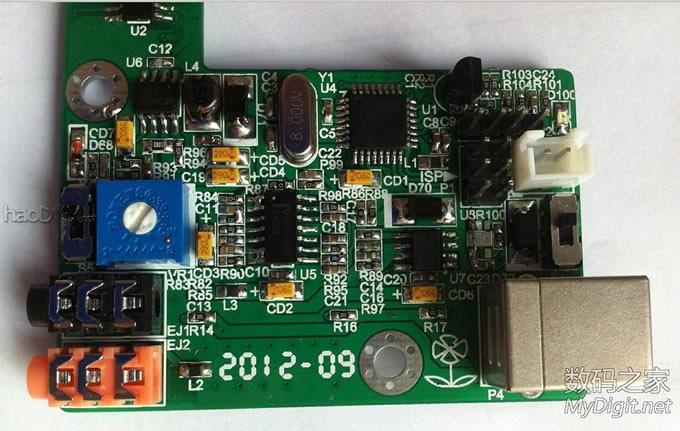

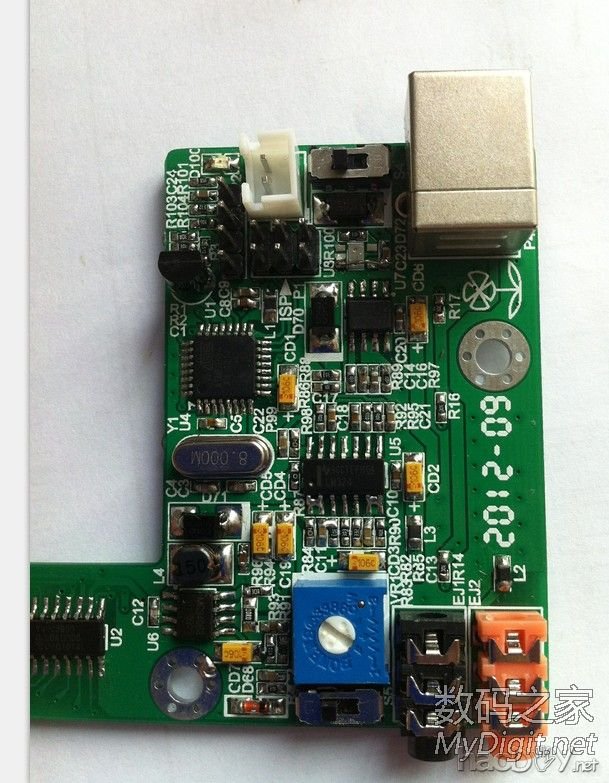

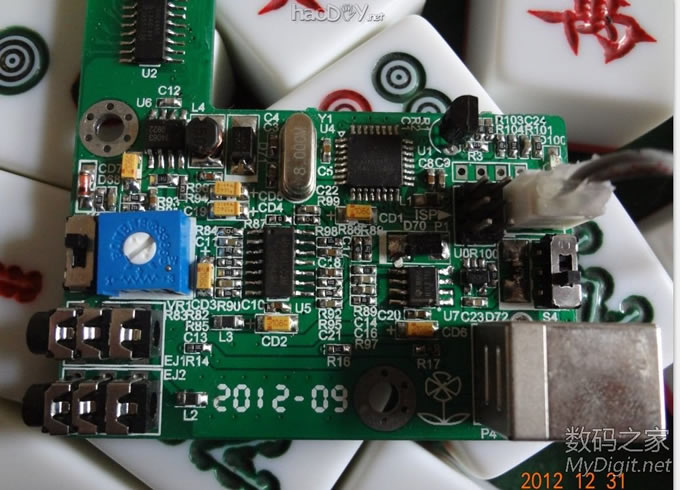

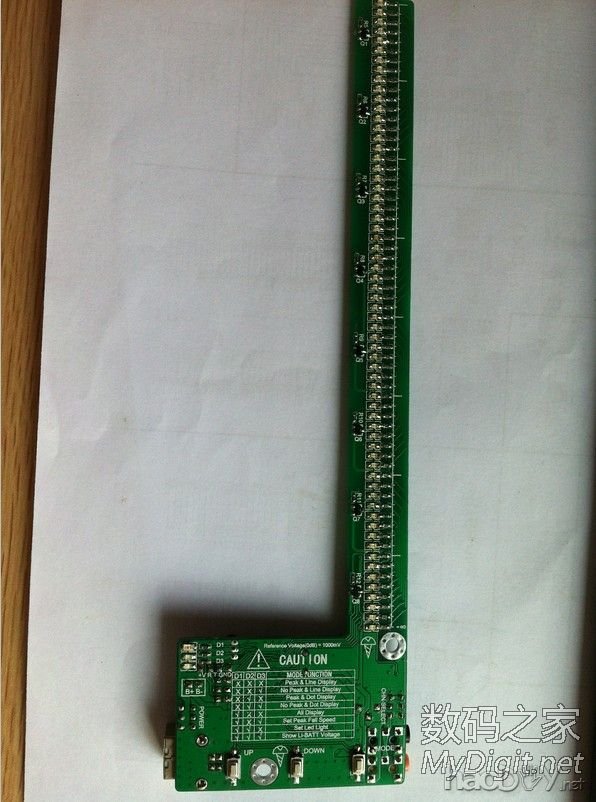

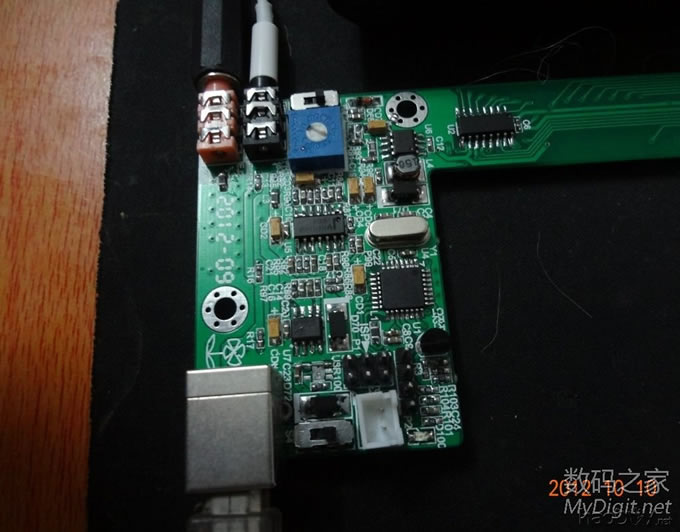

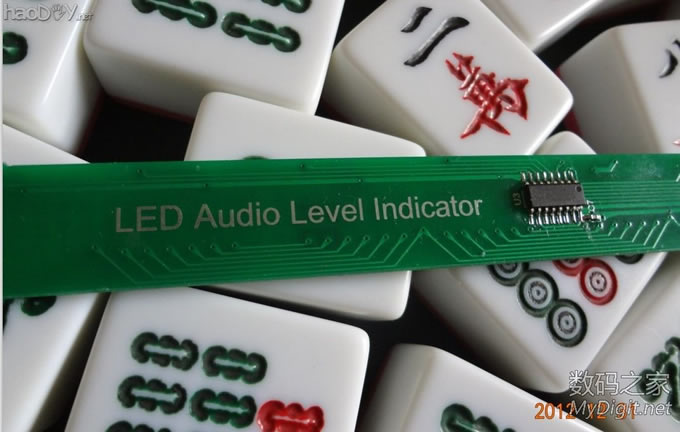

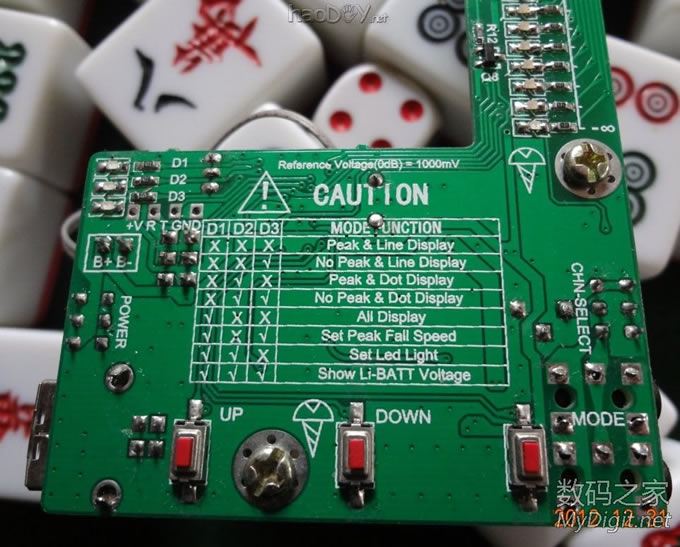

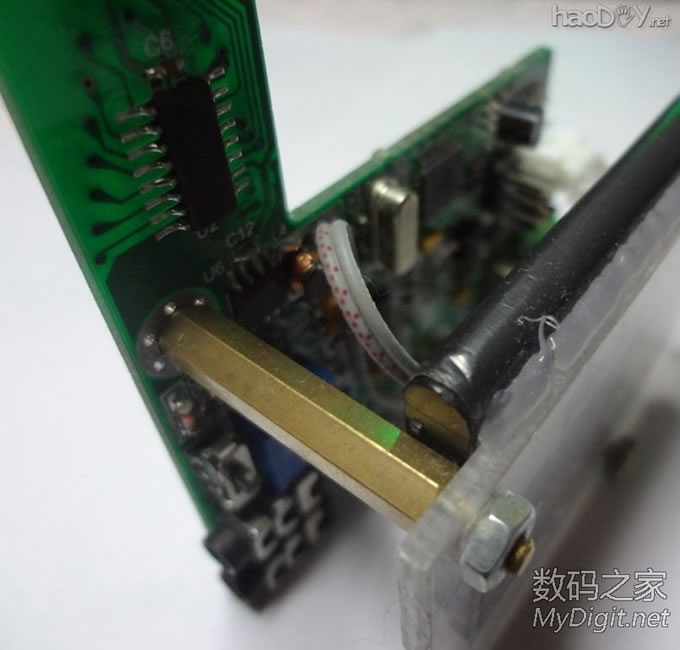

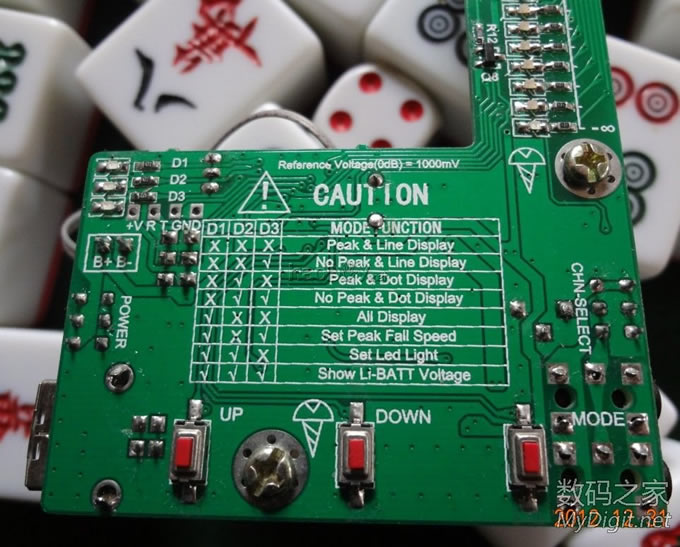

这是焊接好的PCB:
第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

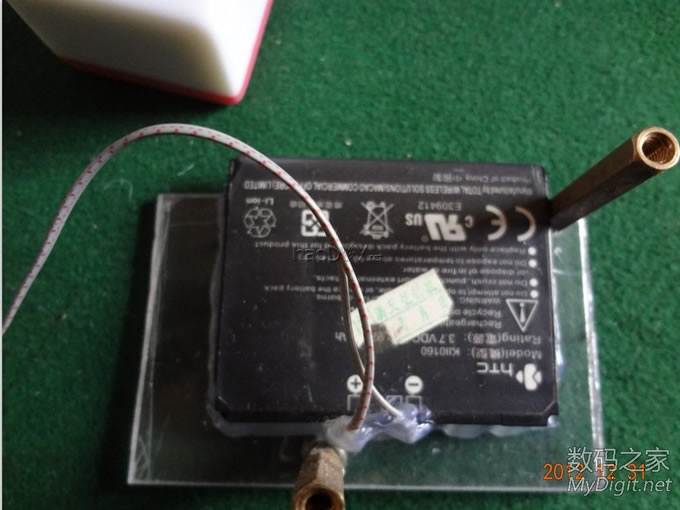

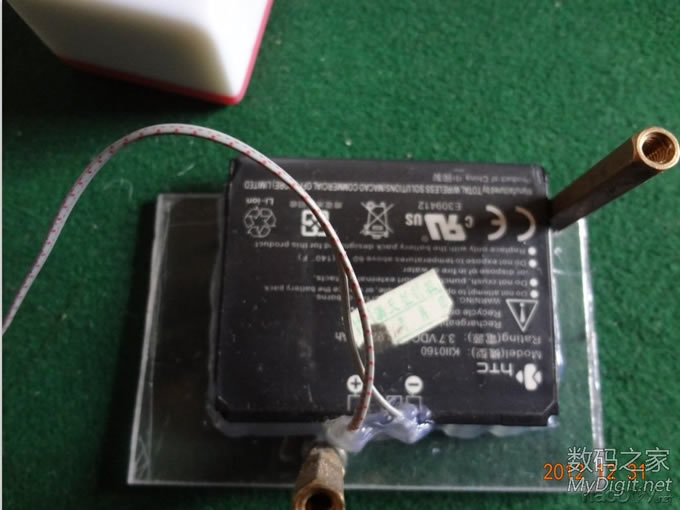

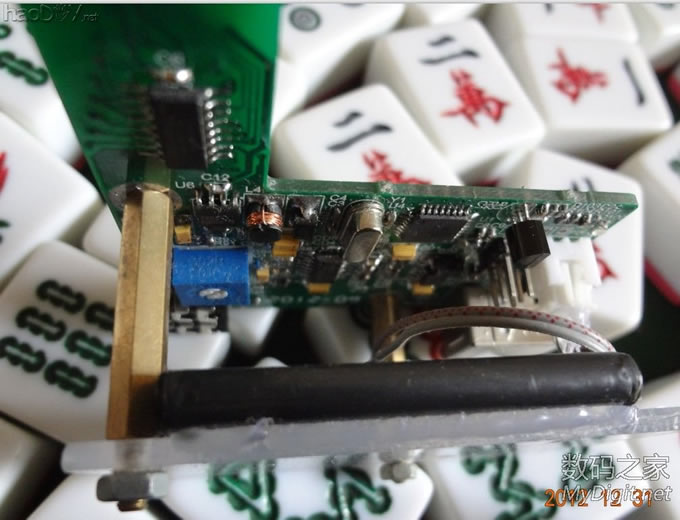

我使用了一块手机废旧锂电池为本电平指示供电:

经测试,正常工作时(非充电下),64个LED全亮状态下,系统电流大约40mA,属于比较低的了!:

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

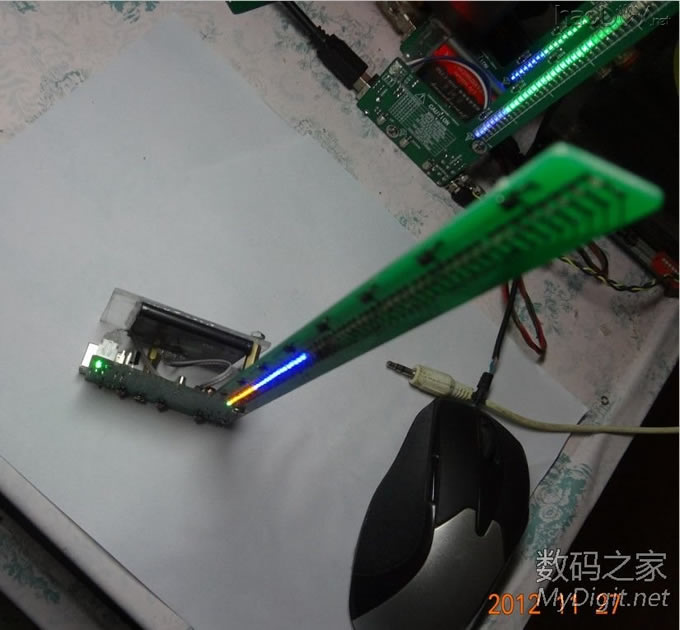

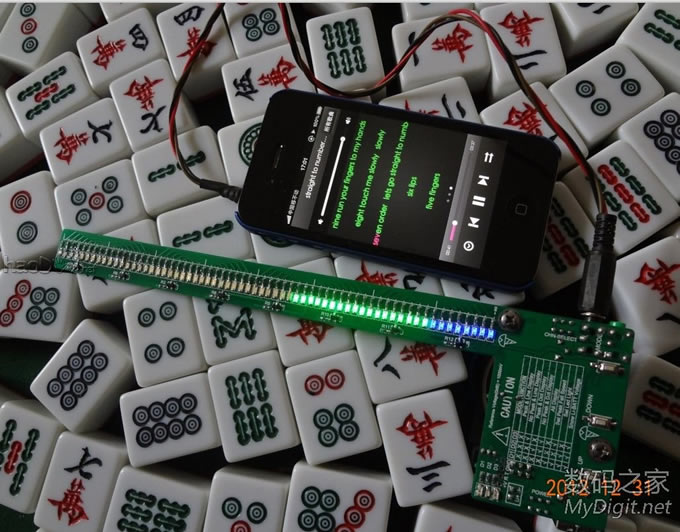

这是便携式应用:

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

楼下继续~~~~~~~

[ 此帖被ssis909在2013-01-01 11:12重新编辑 ]

  • 第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!
  • 第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!
  • 第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!
  • 第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!
  • 第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!
  • 第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!
  • 第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!
  • 第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!
  • 第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!
  • 第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!
  • 第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!
  • 第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!
  • 第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!
  • 第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!
  • 第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!
  • 第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

占楼发帖占楼发帖占楼发帖,勿占

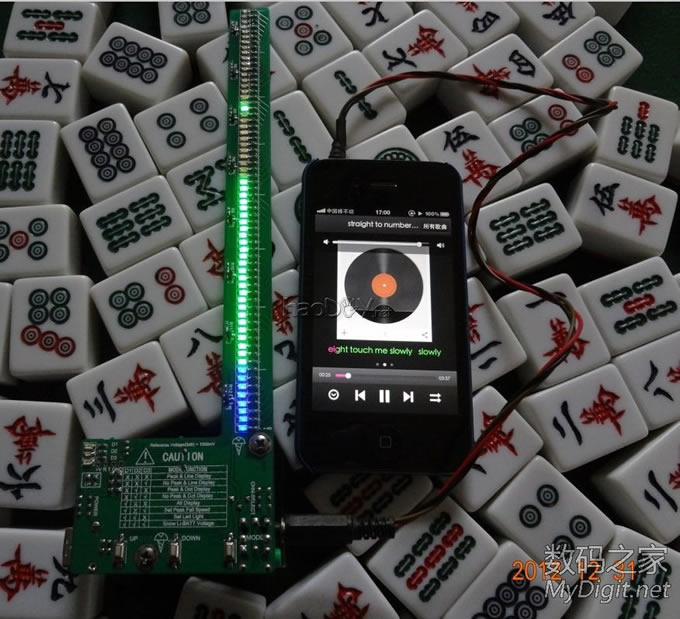

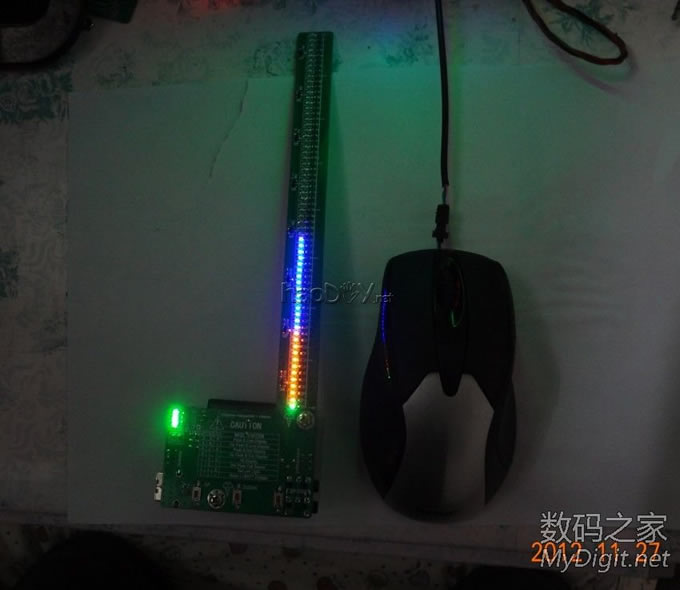

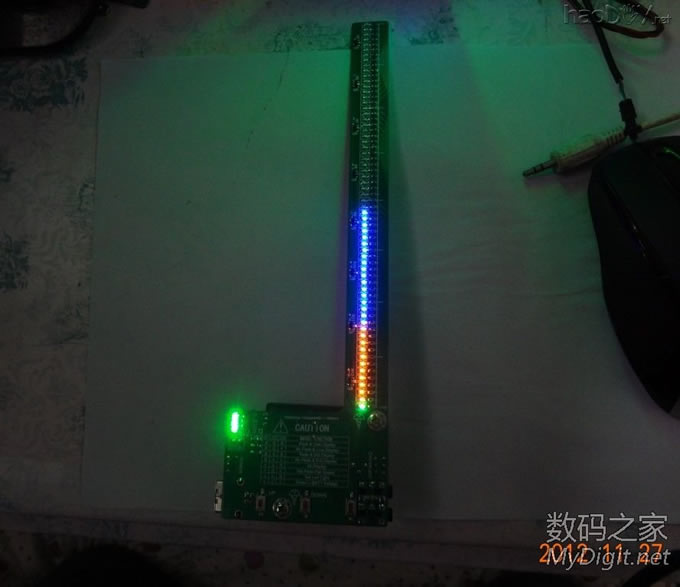

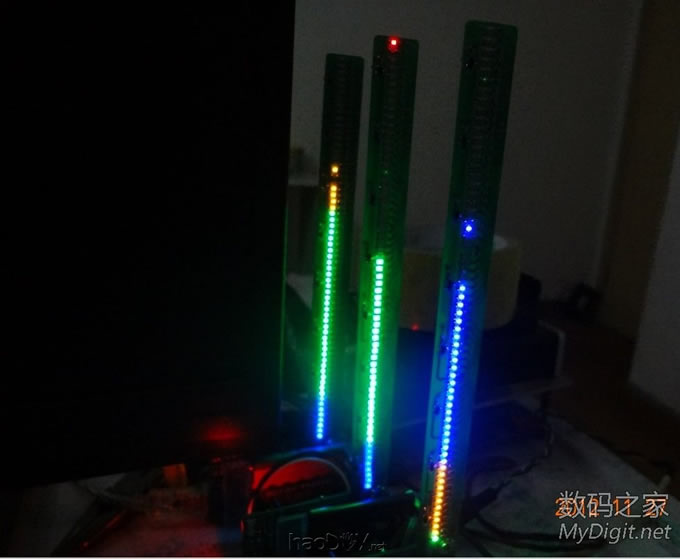

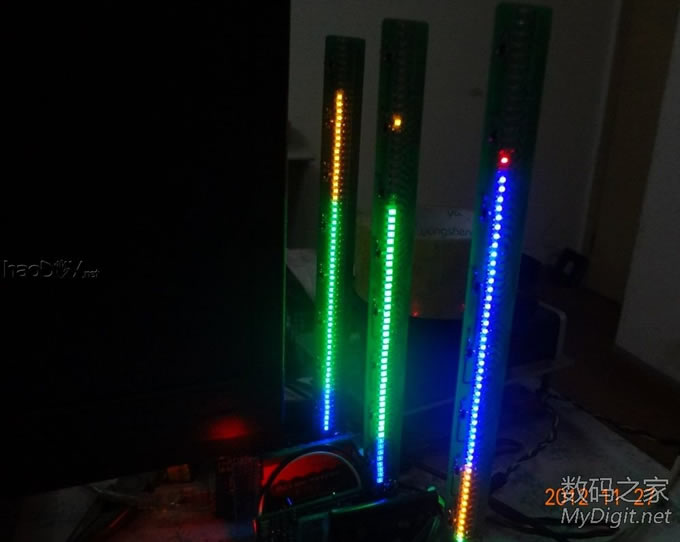

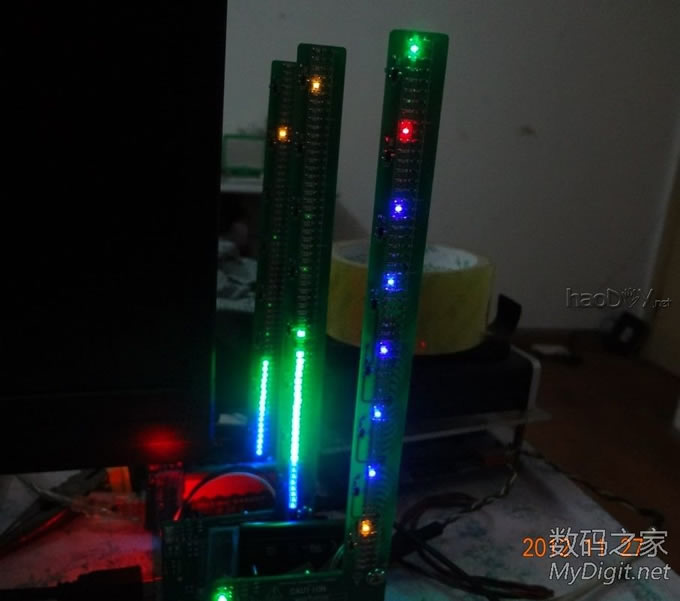

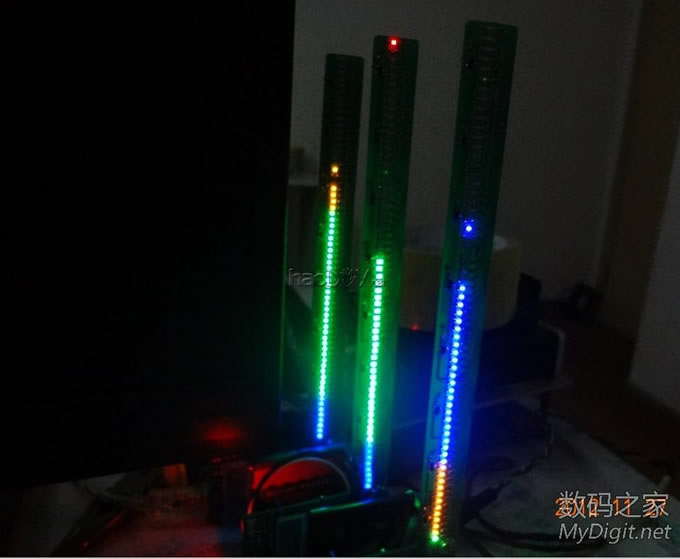

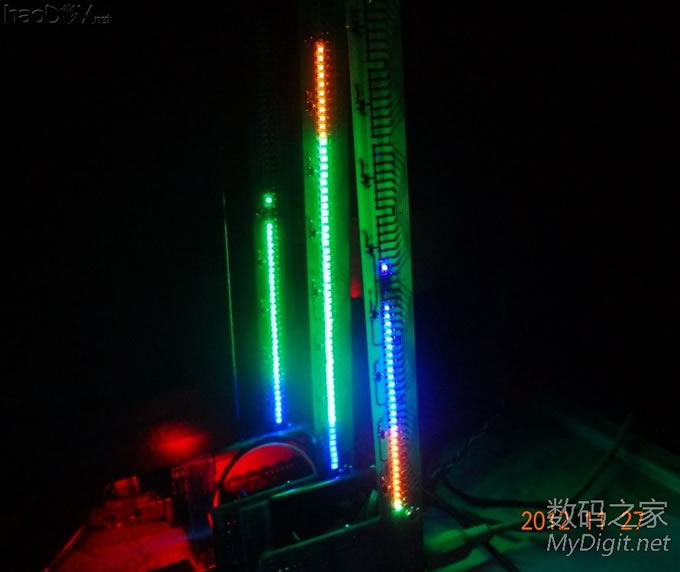

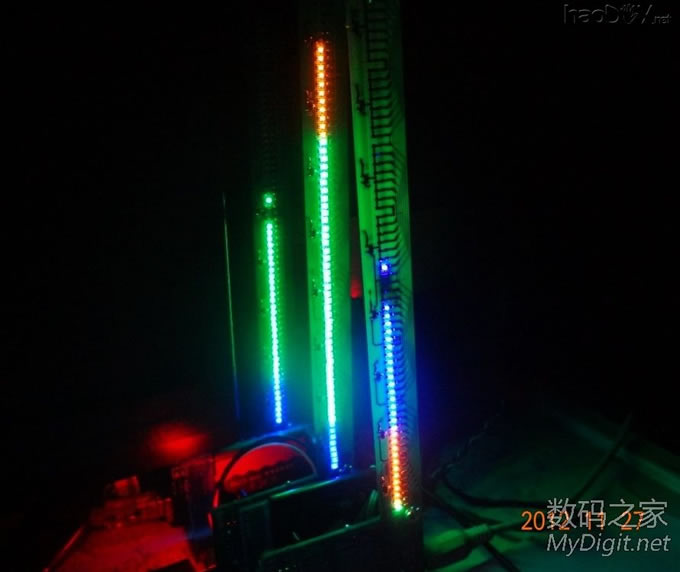

这是使用效果图:

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

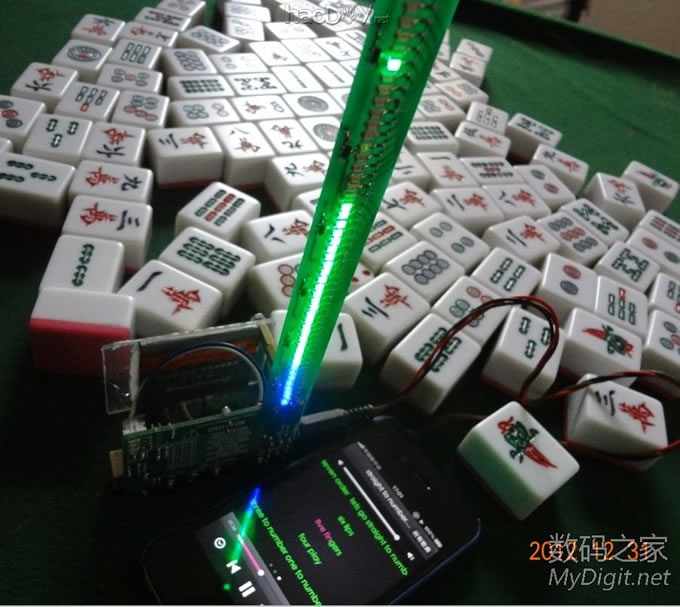

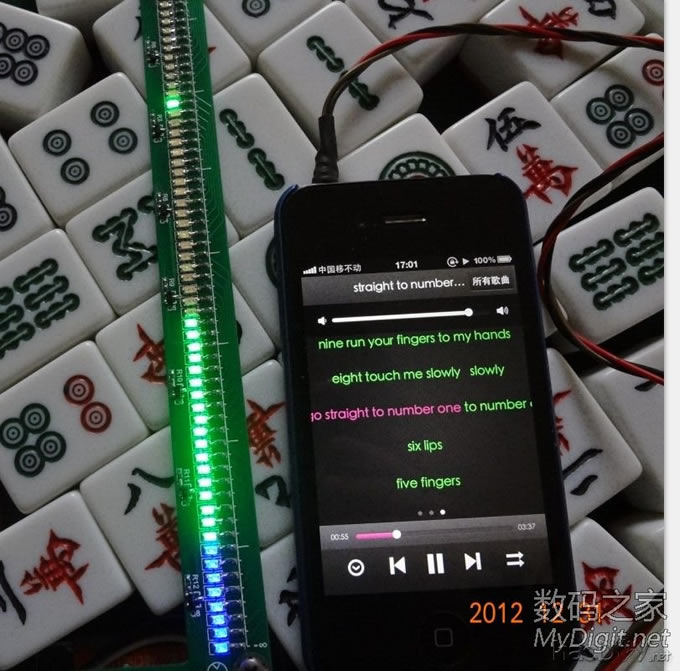

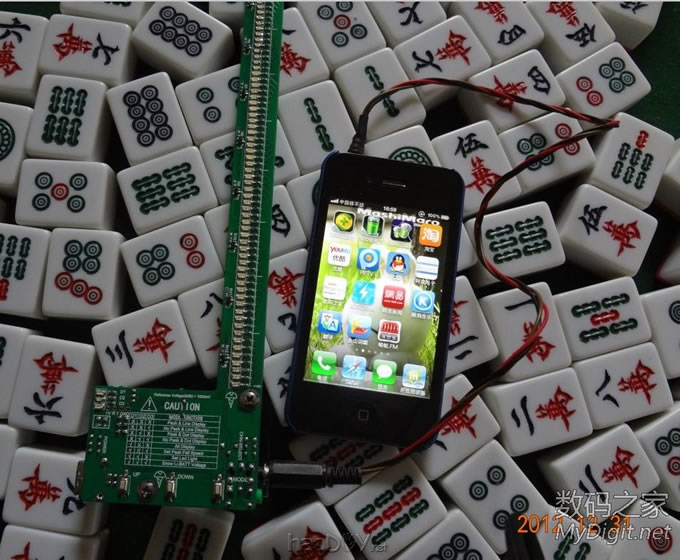

这是便携应用:

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观!

*****************************************************************
下面提供下载资料:
1.电平指示原理图:第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观! 电平指示硬件图.pdf (639 K) 下载次数:109


2.电平指示PCB正面丝印:第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观! PCB-电平指示-FRONT.pdf (452 K) 下载次数:54


3.电平指示PCB反面丝印:第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观! PCB-电平指示-BACK.pdf (561 K) 下载次数:52


4.物料清单:第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观! 电平指示物料清单.zip (9 K) 下载次数:50


5.电平指示固件:第二版音乐电平指示(64级)发布!资料几乎全部共享!欢迎围观! 电平指示固件.zip (7 K) 下载次数:76


6.DATASHEET:


完,谢谢观看!!
