比较满意的一次手电改装

时间:2017-07-09 13:30来源:数码之家 作者:lrm888 点击:
复古L型战术手电分解 http://bbs.mydigit.cn/read.php?tid=2123551 据其尺寸,很有改装成led手电的希望 于是找出以前的存货——WF-502B灯头套件 光杯压环内径尺寸为25.5mm wf-502b灯头外径是26.5mm 毫无疑问——肯定是装不进去 准备打磨 长度也需要缩短 边打

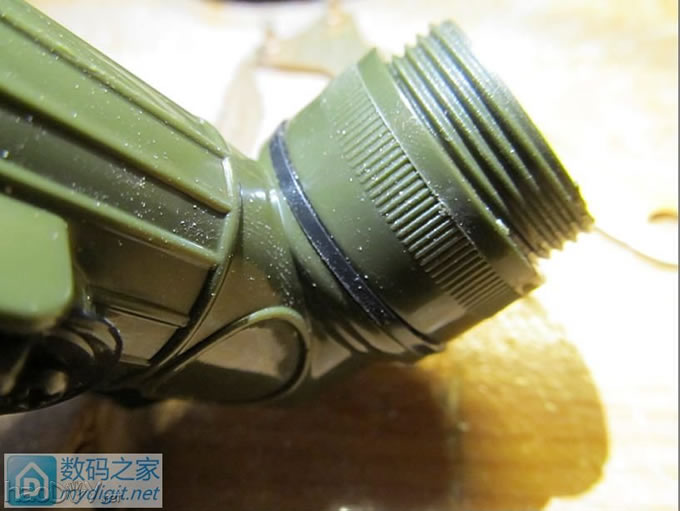

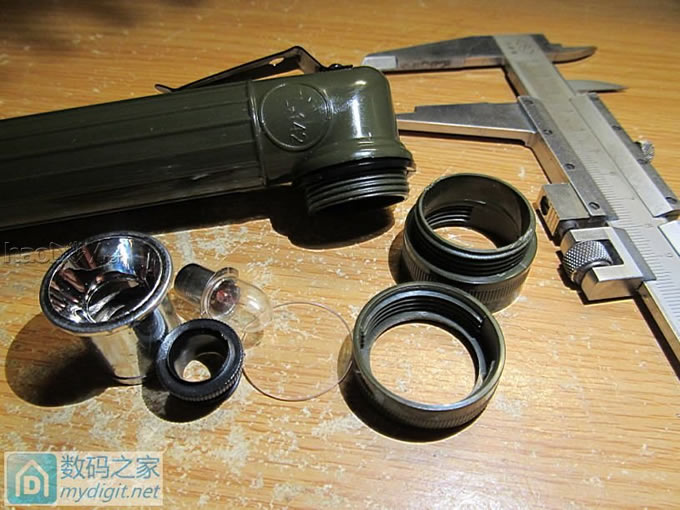

复古L型战术手电分解
http://bbs.mydigit.cn/read.php?tid=2123551
据其尺寸,很有改装成led手电的希望
比较满意的一次手电改装

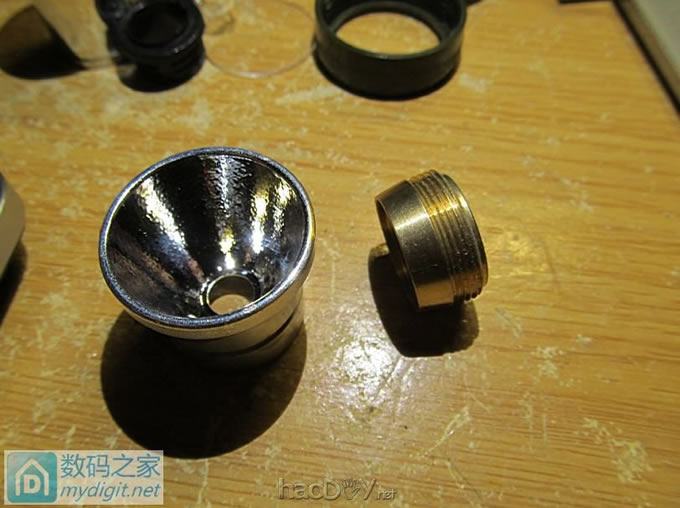

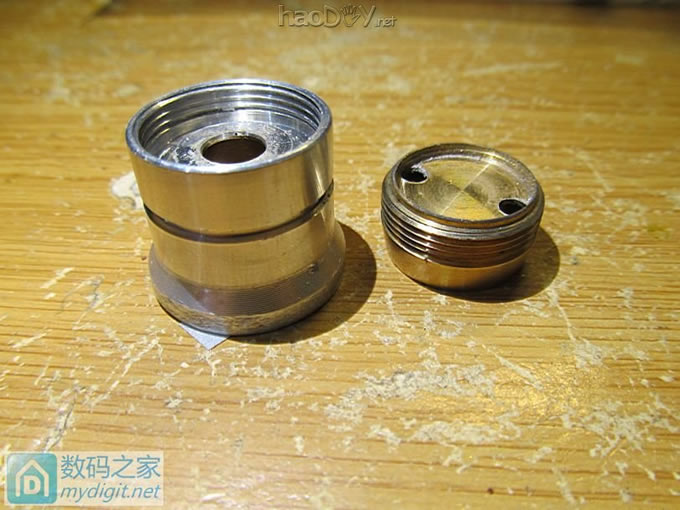

于是找出以前的存货——WF-502B灯头套件
比较满意的一次手电改装

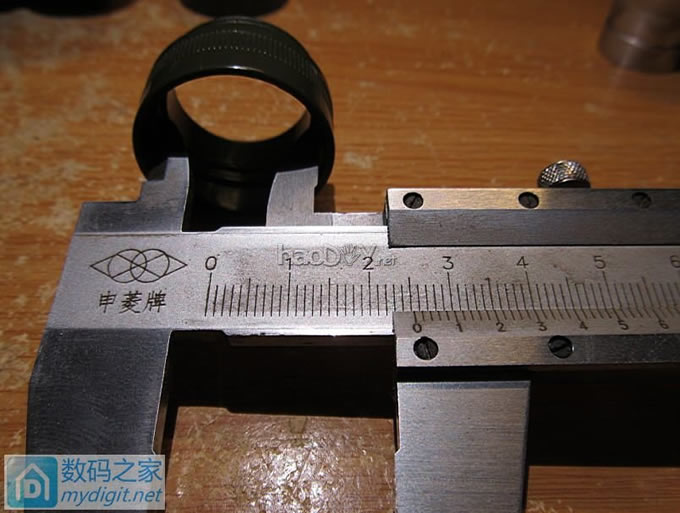

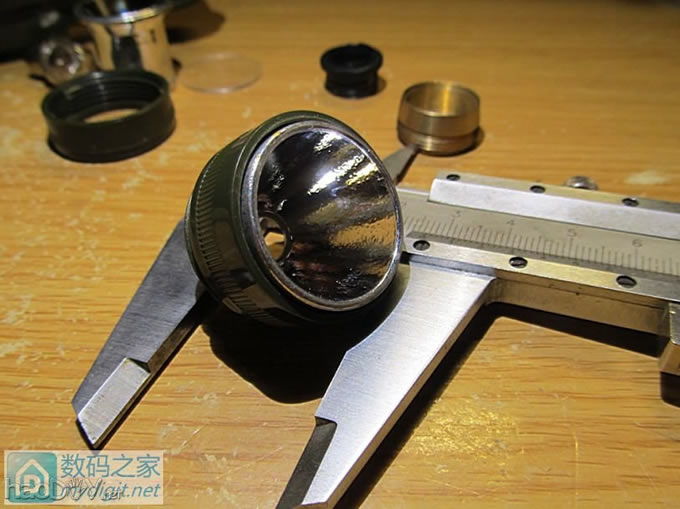

光杯压环内径尺寸为25.5mm
比较满意的一次手电改装

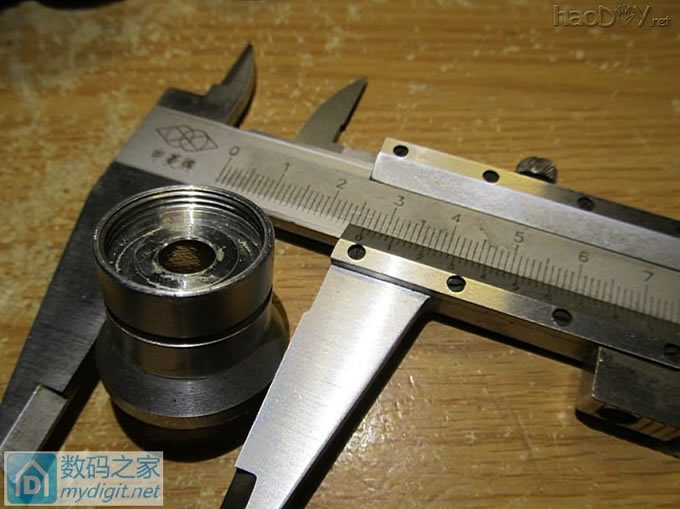

wf-502b灯头外径是26.5mm
比较满意的一次手电改装

毫无疑问——肯定是装不进去
比较满意的一次手电改装

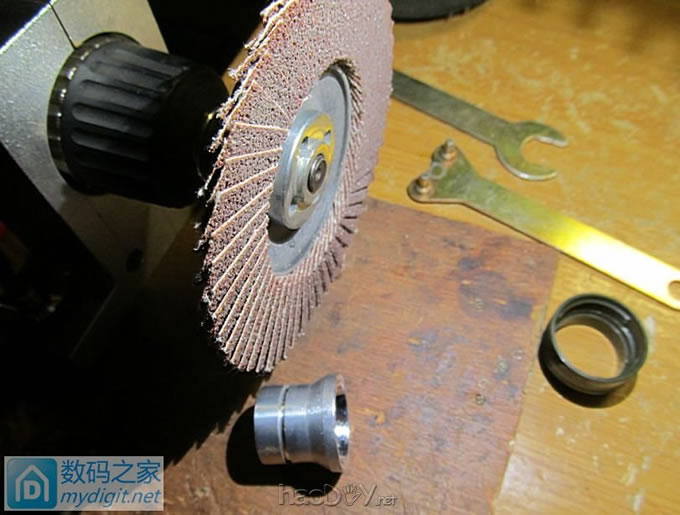

准备打磨
比较满意的一次手电改装

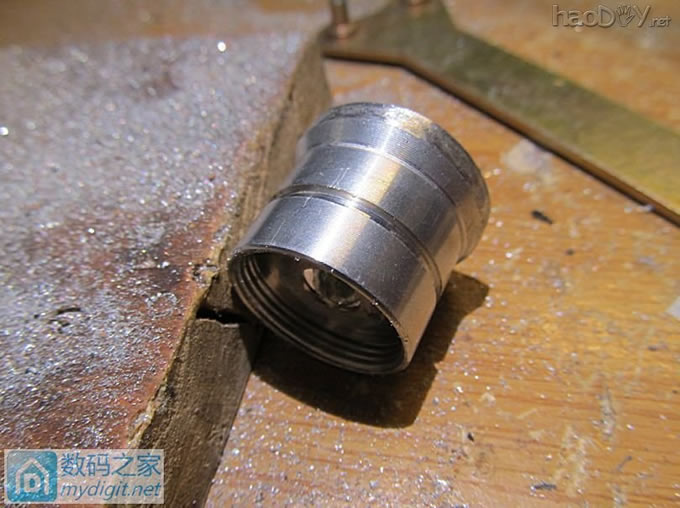

长度也需要缩短
比较满意的一次手电改装

比较满意的一次手电改装

边打磨,边比划
比较满意的一次手电改装

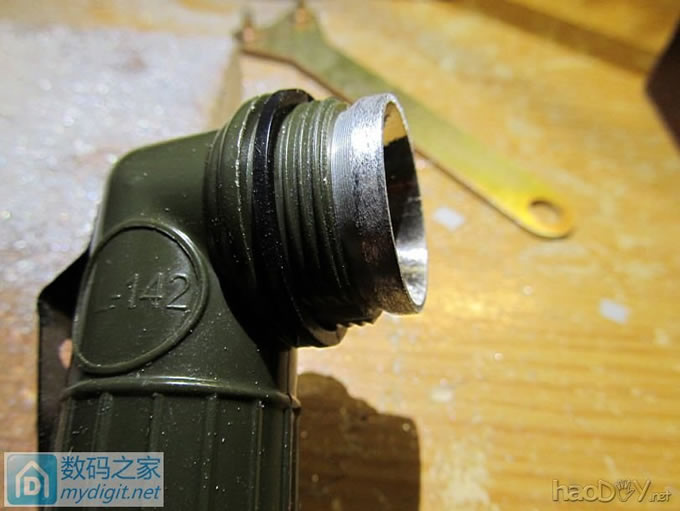

费了好大功夫,终于可以就位了
比较满意的一次手电改装

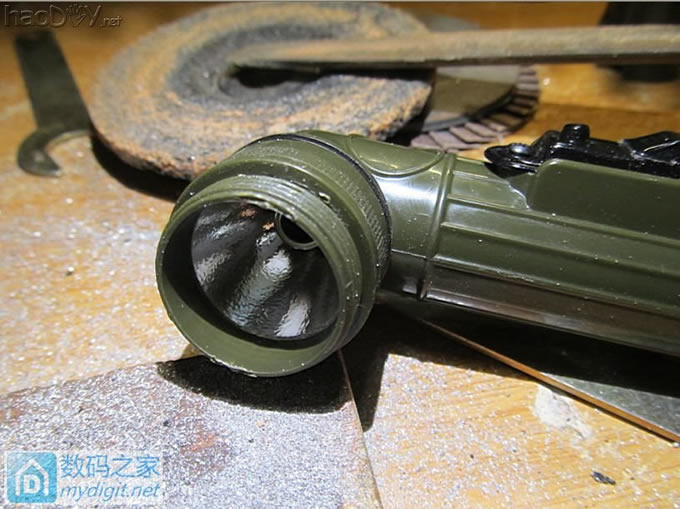

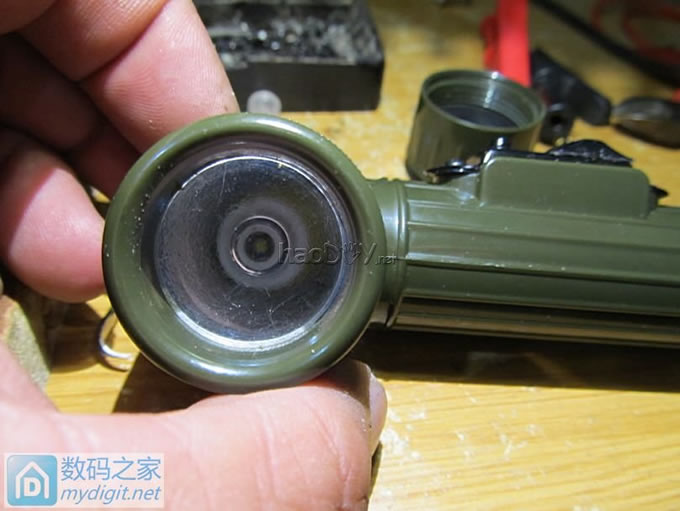

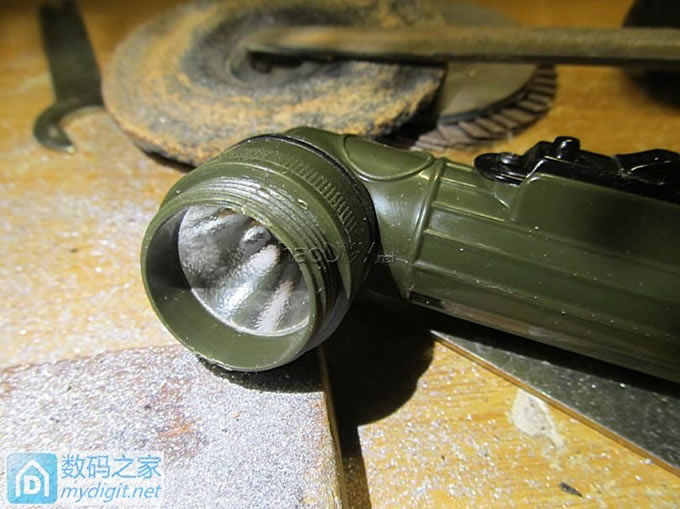

看看前面的效果
比较满意的一次手电改装

自己非常满意
比较满意的一次手电改装

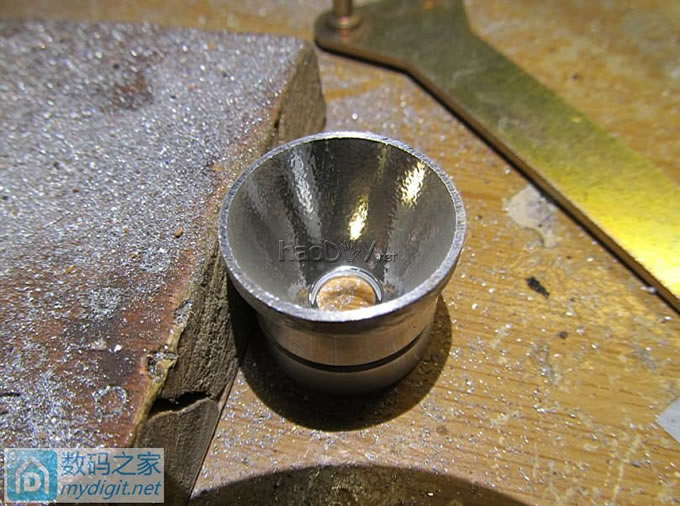

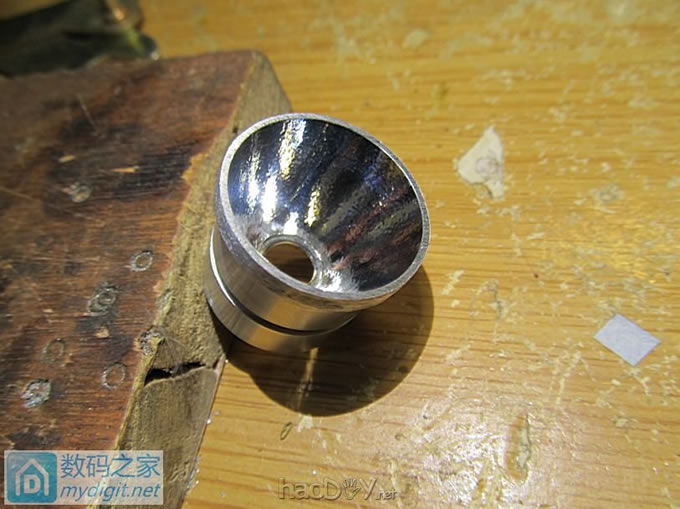

清理后的光杯
比较满意的一次手电改装

比较满意的一次手电改装

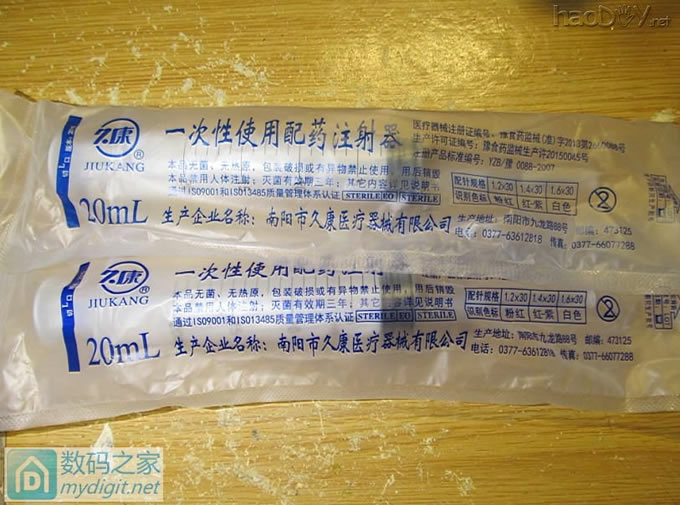

找出20mL医用注射器
比较满意的一次手电改装

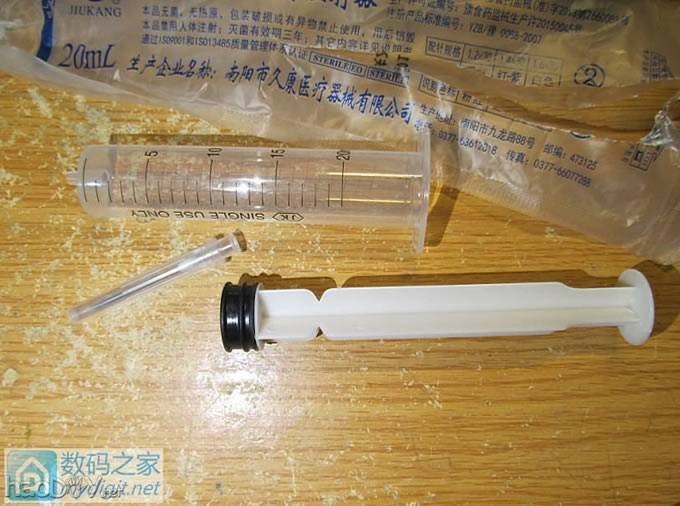

去掉针头与推杆
比较满意的一次手电改装

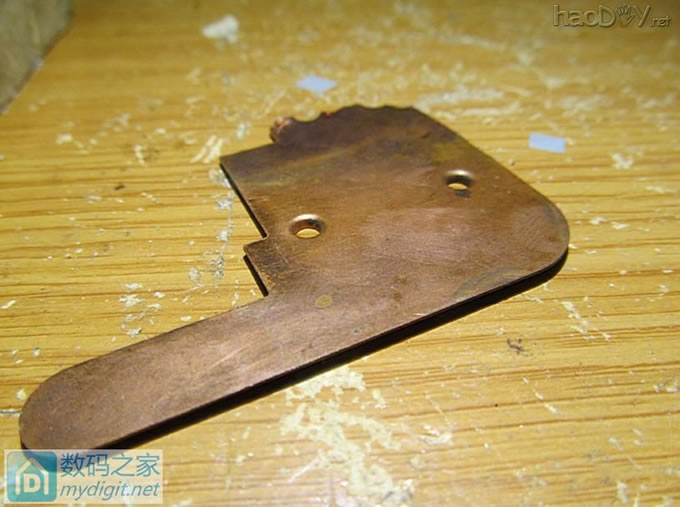

1mm厚的铜片
比较满意的一次手电改装

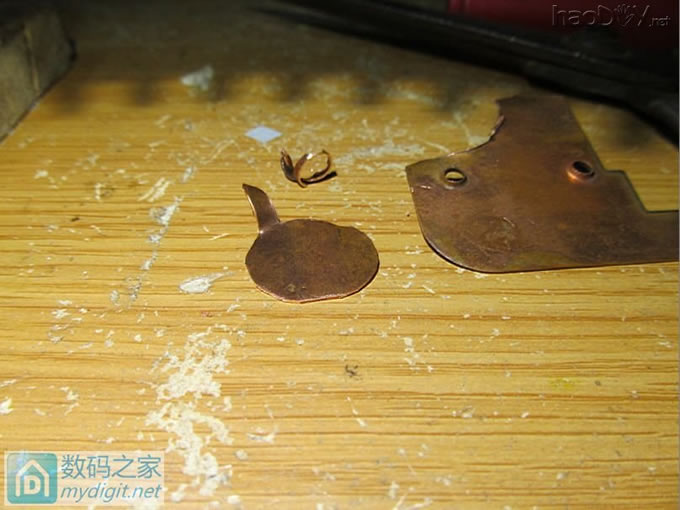

裁剪
比较满意的一次手电改装

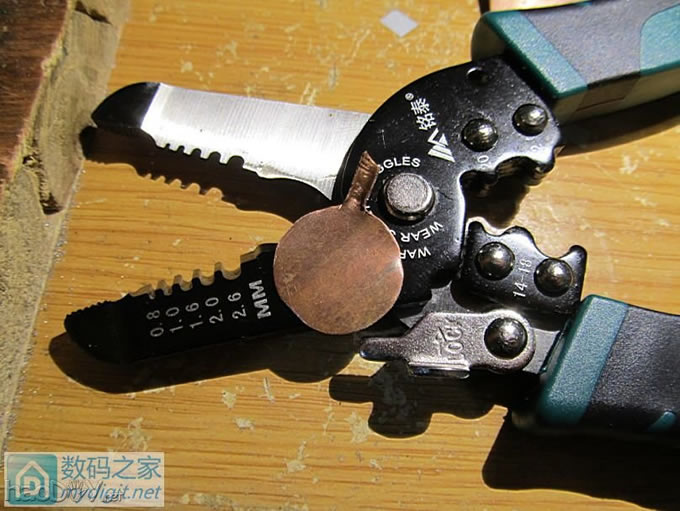

用剥线钳的压线位置做个半圆
比较满意的一次手电改装

压入硅胶线
比较满意的一次手电改装

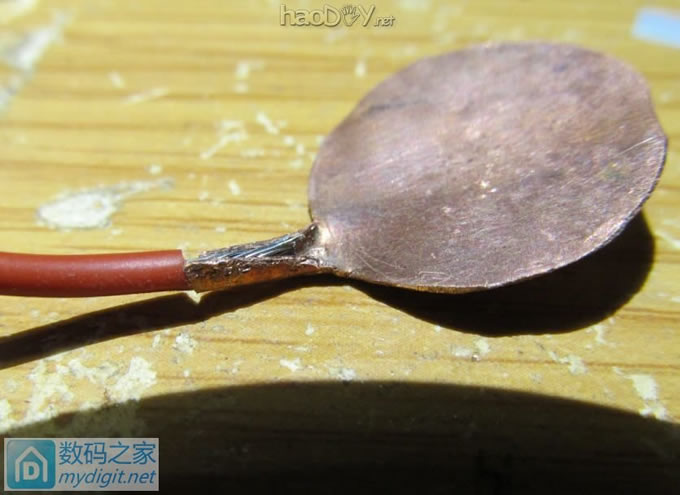

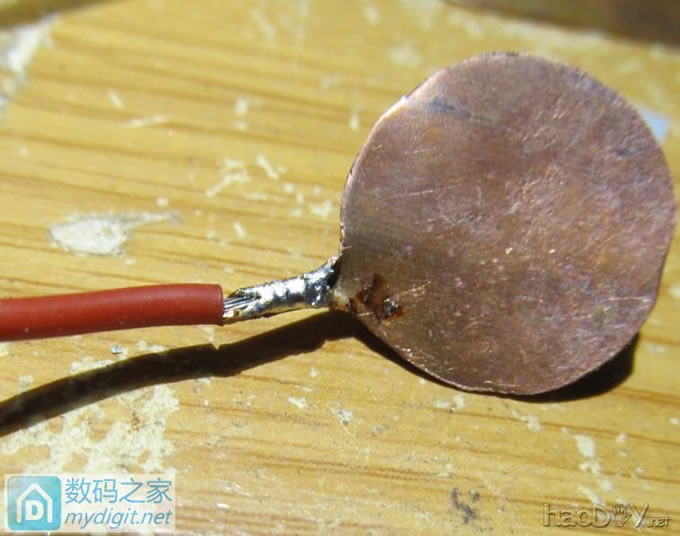

焊接牢固
比较满意的一次手电改装

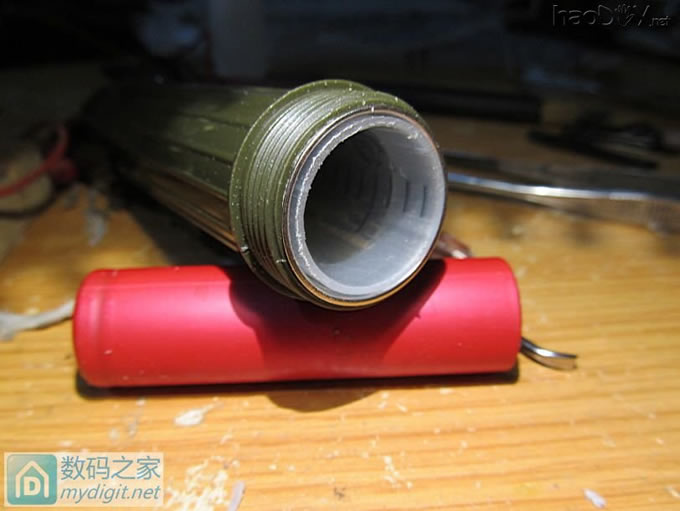

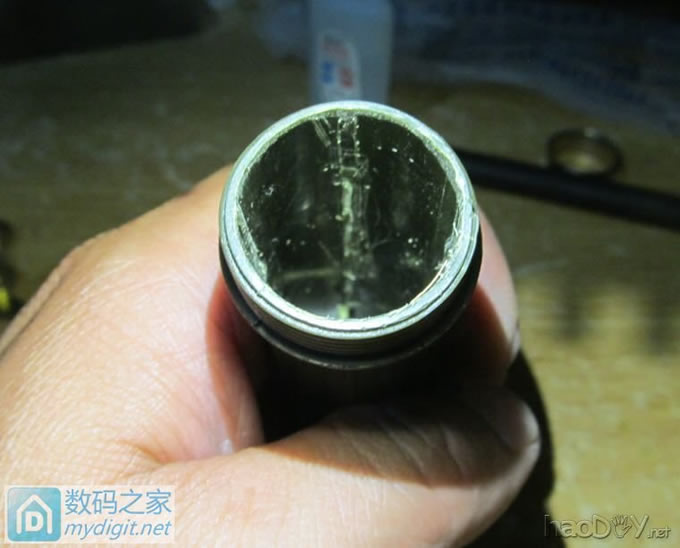

改装这个手电的最大难点是去除电池仓内的4条加强筋
由于手里没有合适的工具,真是太不容易啦
工作量大,这位置也忒难搞比较满意的一次手电改装比较满意的一次手电改装比较满意的一次手电改装
比较满意的一次手电改装

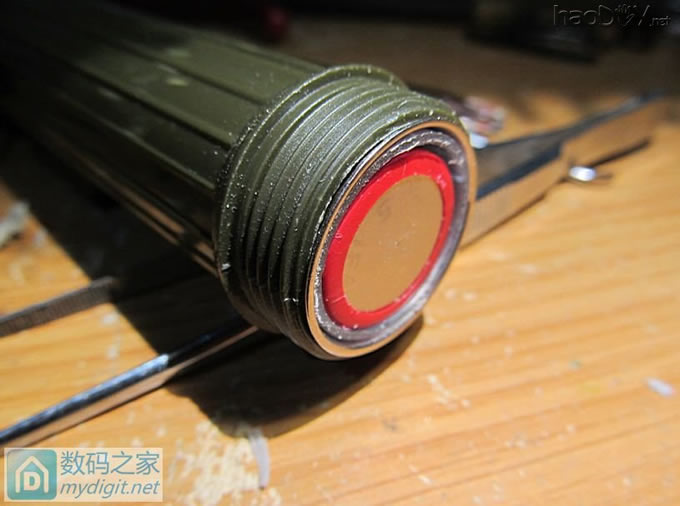

放入电池正极铜片,装上电池瞧瞧
比较满意的一次手电改装

比较满意的一次手电改装

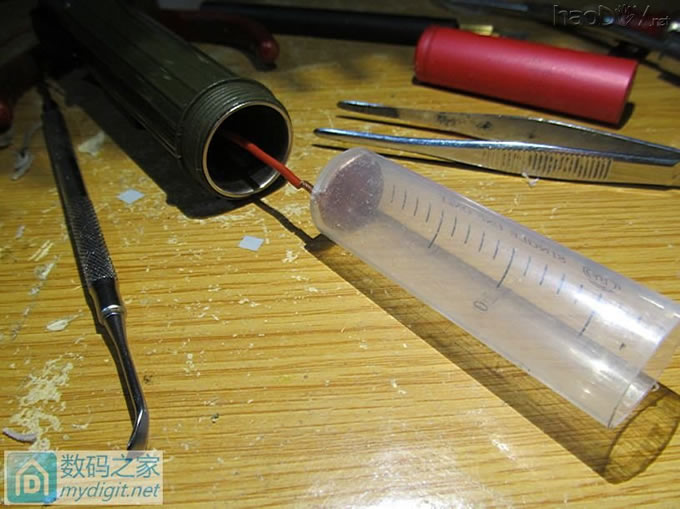

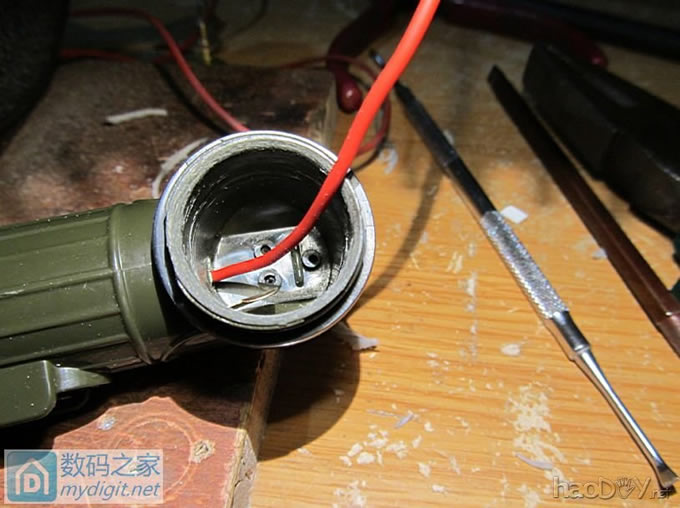

穿线
比较满意的一次手电改装

修整就位的样子
比较满意的一次手电改装

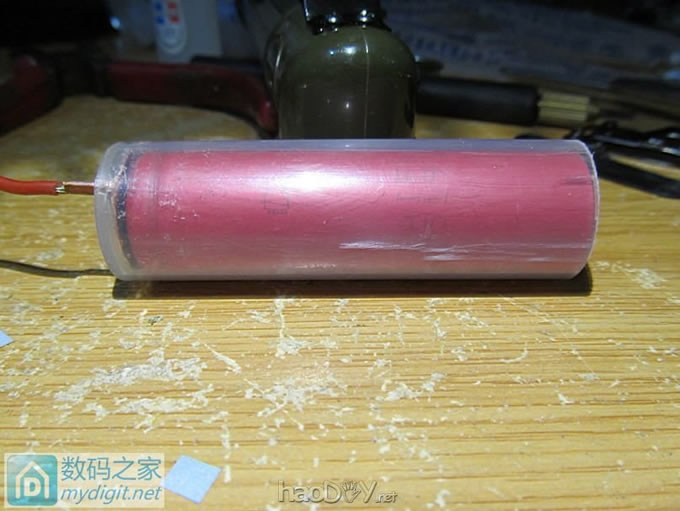

放入电池
比较满意的一次手电改装

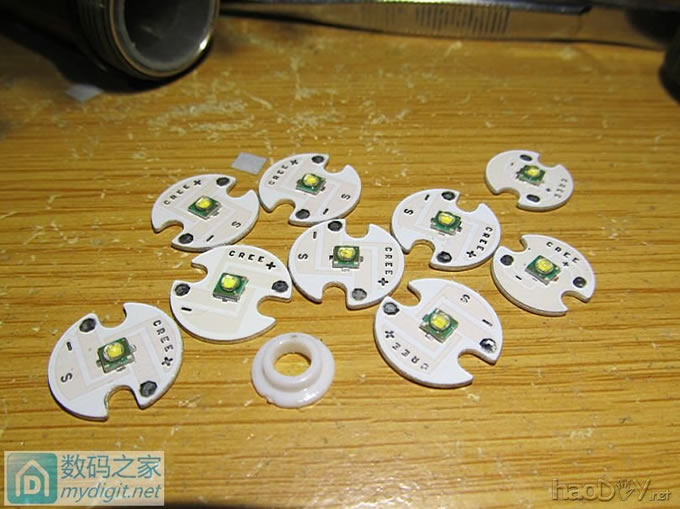

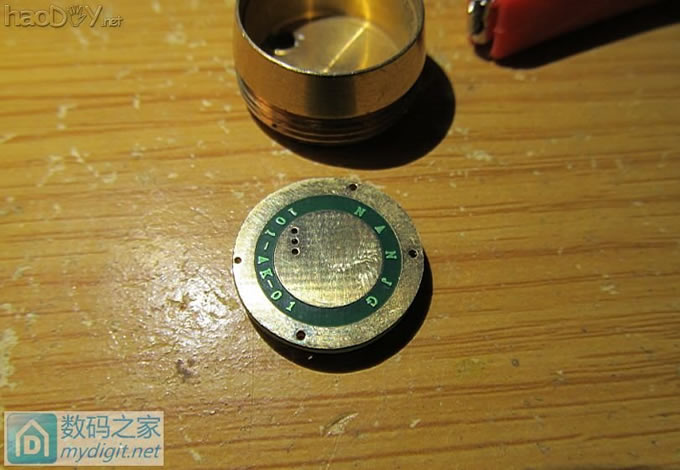

5年以前的存货——R2
比较满意的一次手电改装

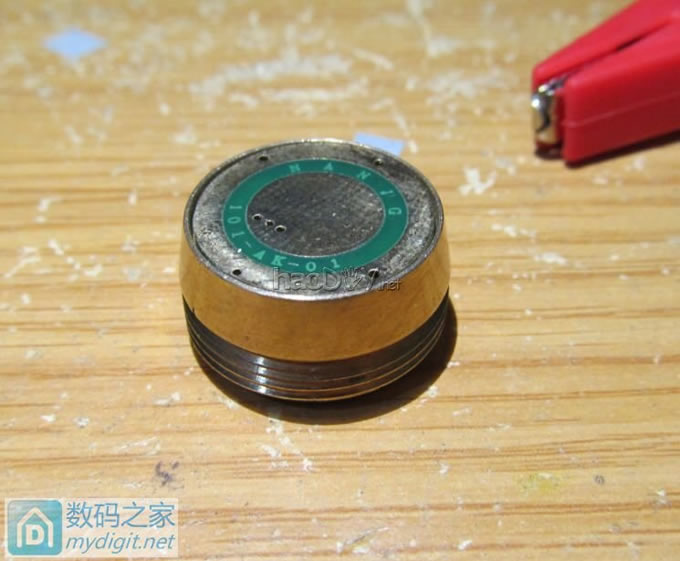

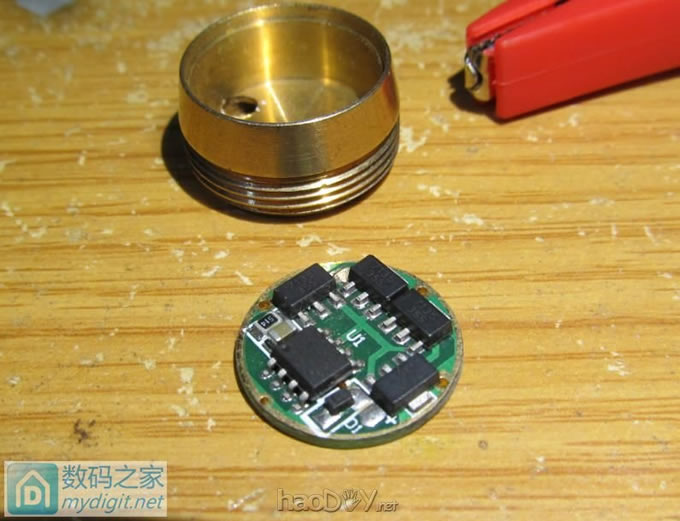

4X7135的恒流驱动,
led手里较多,烧了再换
比较满意的一次手电改装

这个板子的型号比较老了
比较满意的一次手电改装

17mm妥妥滴
比较满意的一次手电改装

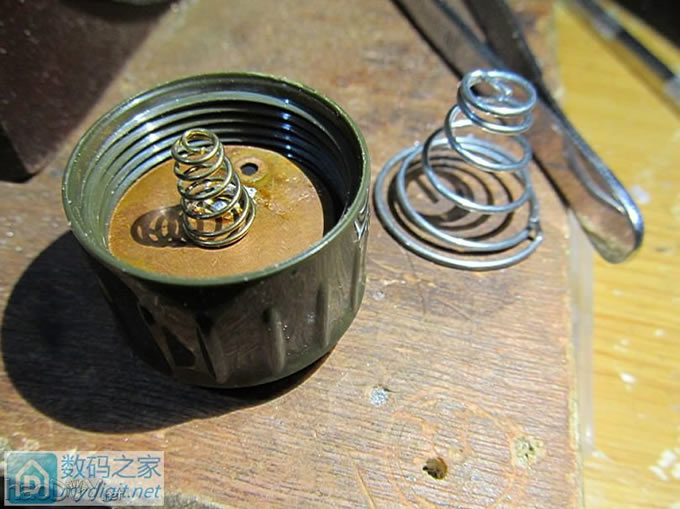

原来的弹簧又粗又硬太费劲

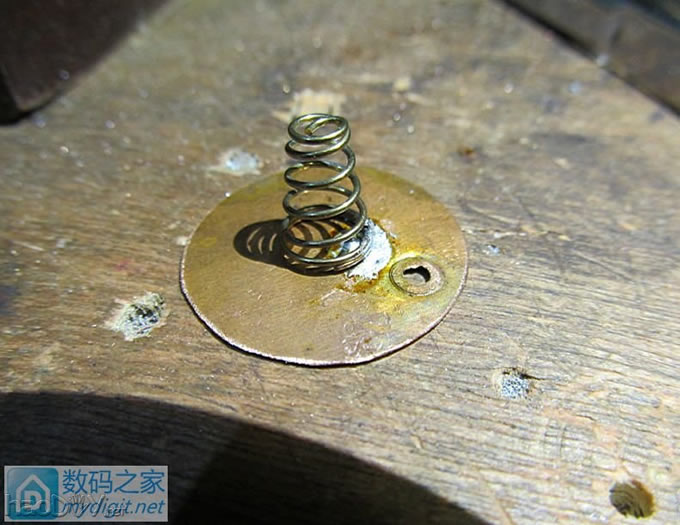

自己做一个负极+弹簧
比较满意的一次手电改装

替换后的样子
比较满意的一次手电改装

组装好灯头
比较满意的一次手电改装 (责任编辑:admin)
