今年2月份的时候看到车机改家用的帖子有了好多想法，正好家里好多年前的一套垃圾音响功放不知道啥时候坏了，看样子就剩下两个破音响还能废物利用下，2月头上就去某宝撸了个天籁13款的回来改造,一起撸来的还有一些配件包括一个改机用的接线面板，主要是觉得可以省不少精力，不用自己去找接线板零件了而且做工也不错。 刚开始想自己做个木盒子表面贴上纤维纸，可是看了好多别人改造的帖子和某宝上出售的各种材料的机盒都不太满意，过了一个多星期决定还是网上定做几块有机玻璃板来做，看到有黑色的正好配这个车机版面的颜色，又买了个裸机电源说是有12V6a，打算做内置电源，买回来也没试应该够用的，后来装机用的时候才发现这电源是个坑，居然有啸叫，晚上听歌特别吵，本想退回去又觉得烦，自己检查了下发现是上大的变压器在叫，估摸着是磁芯要么太松要么碎了，动手拆下果然是磁芯碎了，用AB胶灌进去粘牢，第二天试了下总算天下太平了，啥声音都没了。几天后有机玻璃板到了裁的还不错，自己没工具裁不了这么标准，不过尺寸还是和我报的有点偏差，好在问题不大就凑合了，所以完成后盒子上下两块板向后长出了些，就当保护后面板吧。 为了不破坏前面板的协调我把所有接线都放在后面板上，除了原来就设计在前面的AUX，因为在上班只能利用晚上时间一边琢磨一般做，差不多用了一星期，板上的透气空是自己钻的，盒子里面起支撑固定作用的有机玻璃片都是自己划了照着车机尺寸黏上的，散热孔上都盖上了塑料防尘网，以前给台式机用剩下的正好也是黑色，完成后觉得还行，朋友见了问是买的么笑掉大牙了！。。。 加装遥控是后来的想法，因为我懒晚上听歌看书，等要睏了就不想起来关音响了，就像着装个遥控还要能遥控音量才方便，网上查了不少资料，发现这货用方控改遥控很难，别的机子只要找出方控线接上遥控板就行，这货方控是通过汽车组合仪表控制的这个办法不能用了，看到有人用玩具赛车遥控器改的遥控一共4个通道来控制4个功能，而且不能遥控音量，不符合我的要求。不过也给了我一个思路，就是飞线加上多路遥控板，上网看了好多遥控板选了一款12路无线遥控套装，不是红外的因为红外要放接受头在机子外面难看，而且受方向限制，无线的就没这问题，而且距离很远，用的12V电源正好，这款全部用继电器，体积有点大，有种用光耦继电器的要小些，但是没12路的，反正盒子里空间足够大。 接音量的时候发现了一个问题，现在的汽车音响音量旋钮都是用编码电位器控制，据说比碳膜式的要稳定没杂音，转动的时候有多个触点组合成电子编码信号发给主机用来识别前进还是在后退，单纯用继电器是控制不了的，咋办呢？不能控制音量就没遥控的意义了啊，还是上某宝查编码电位器，也不贵4、5元，想着并联上去试试看，又找了两个12V减速马达，要那种一分钟10转以下的,真贵要20多一个。两个加邮费50，前面忘说了遥控套装要70，没想到装个遥控比车机都贵了。。。接着说音量，我是想用继电器控制马达，再有马达带动电位器来控制音量，本来想直接马达带车机版面电位器，但是位置太小没办法放马达，还有减速马达输出端因为有减速比不能拧，硬拧会打坏齿轮，因为还有一路是调节菜单的，也是用的编码电位器所以要做2路，马达到了就装上试了下可以实现，大功告成，马达和电位器连接方法下面有图，但是有点小问题，就是版面上的旋钮必须要扭到一定的位置，遥控音量才能起作用，一般拧过一两格就行，我想是并联的原因，遥控能用了就不要去动版面音量了，因为马达的速度不一定是最佳速度，所以必须进行调整，买回来的还是偏快，马达也是12V取电，就在马达电路上加了好几个二级管来降压，可以多个串联具体要自己试过加多少个，二极管家用的节能灯里面多的是，找2个坏的节能灯够用了。 喜欢折腾的上遥控吧，毕竟方便，不装遥控性价比高些，丑话先说下要搞遥控，飞线有的你烦的，看你装几路的，不小心碰了线哪根又不通了。。。呵呵，还有后面接线板，接线只要看标注的颜色接好就行，前提是你装的尾插也是买的标准的，接好后关机（后板面的开关）只要你不拔电源，车机是有记忆的，不装遥控的话待机只有0.2W,装了遥控是0.5W，还是可以的。从淘货到全部完成差不多用了一个月。 第一次发帖打这么多字。。。。。砸点M币来安慰下。嗯，现下面看下遥控视频吧。 http://v.youku.com/v_show/id_XNzQzMTY1MDQ4.html 不知道能播放不？怎么弄页面播放。。。大家复制网址看吧或者版主来帮下。
无视下面音响，想换套匹配的

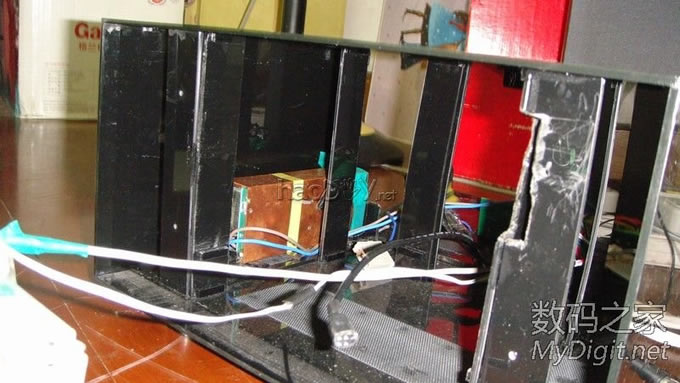

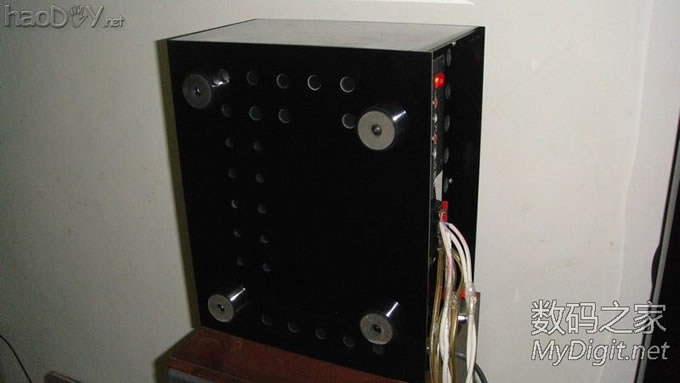

底部和后面板钻孔空气对流散热

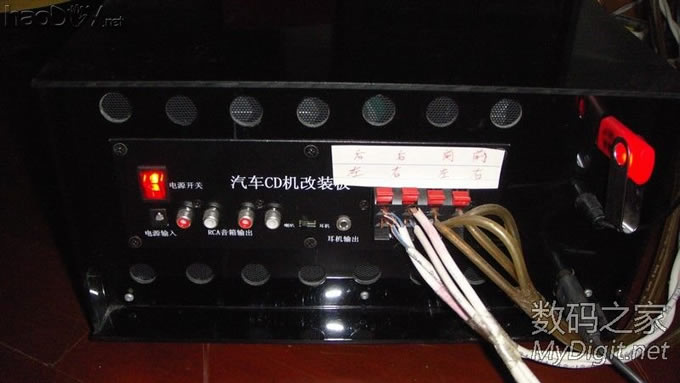

右边红色是电源开关，不拔电源是有记忆的，相当于电脑待机，功耗只有0.2w和遥控开关串联的，关了这个遥控主板就没电了.

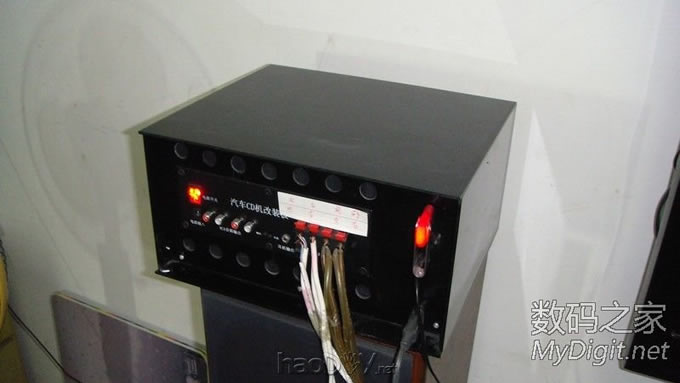

左边红色是USB下面是天线、电源8字插头

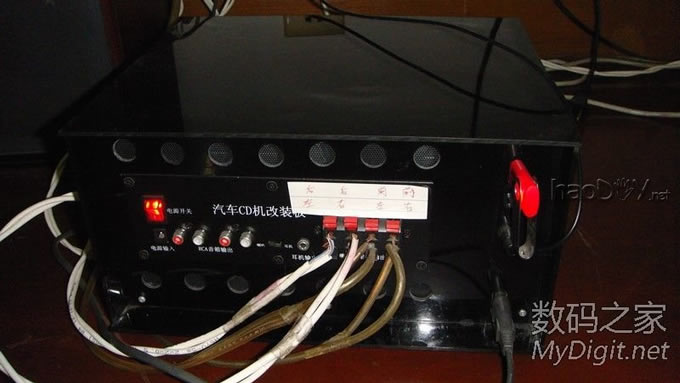

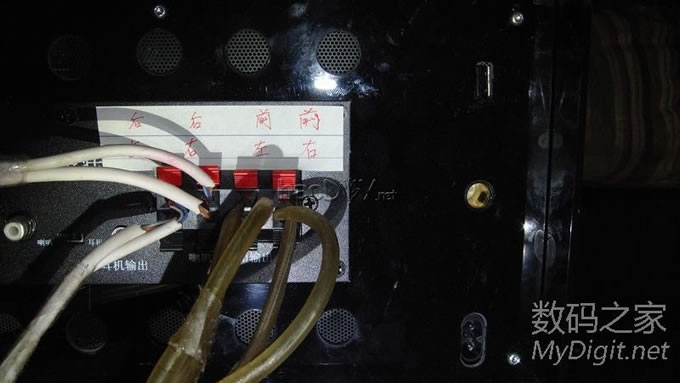

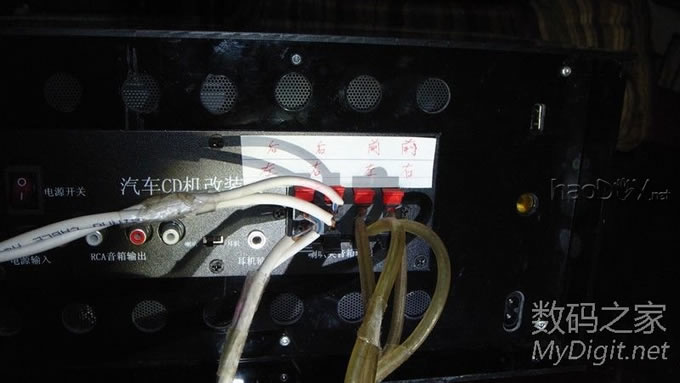

接了4路

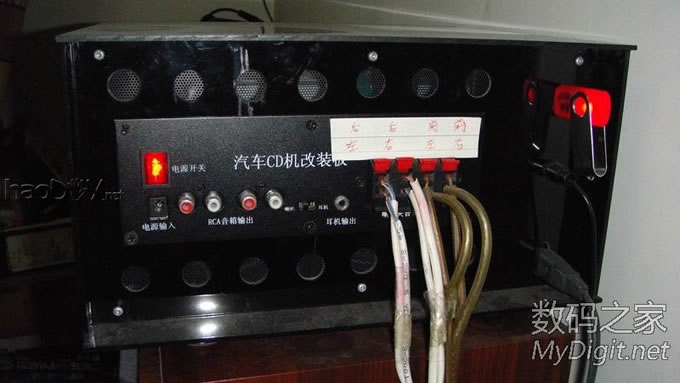

后面板用6个螺丝固定

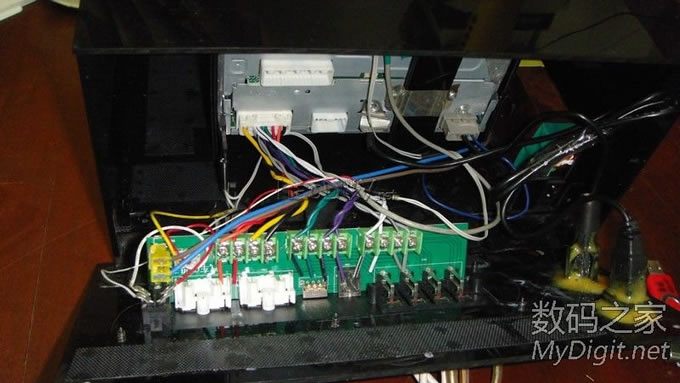

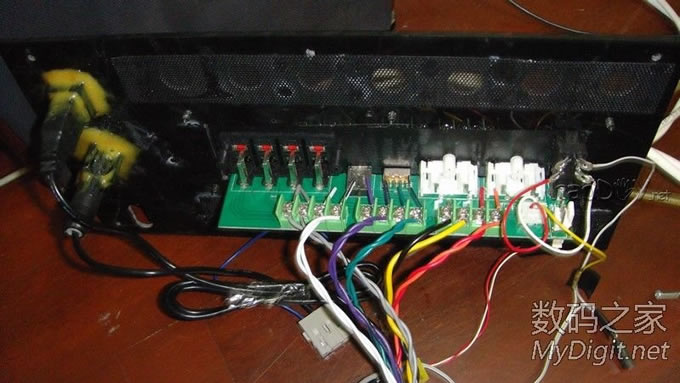

打开就露出接线板、尾插，USB和天线插座用AB胶固定

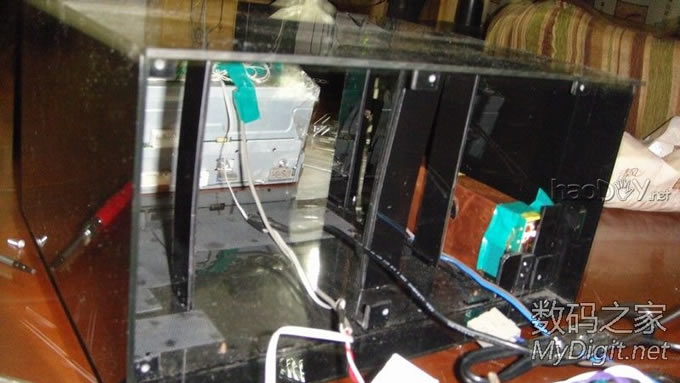

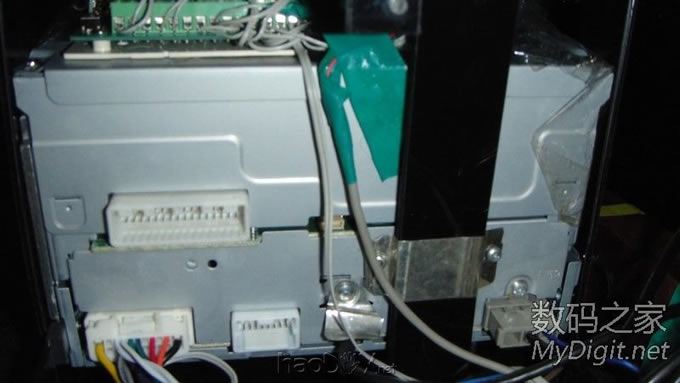

车机就靠后面两只螺丝和铁皮固定在支柱上，车机前面板是没螺丝固定的

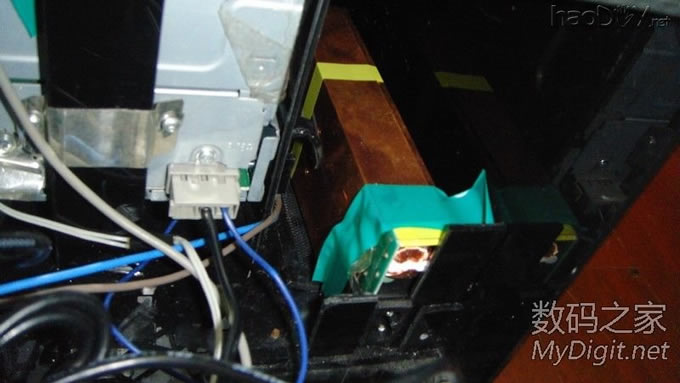

边上那个黄色的是裸电源12V6A

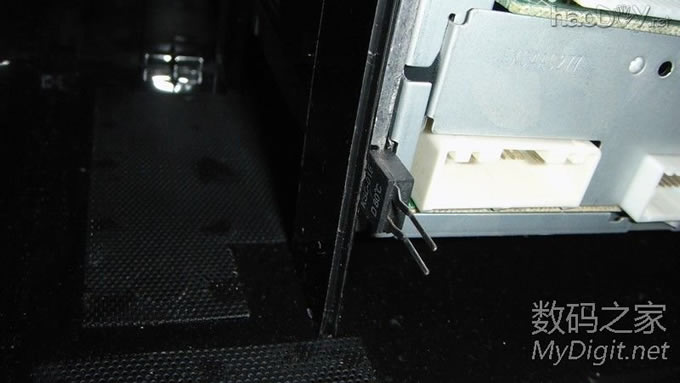

电源穿了个温度保险，不知道合适不

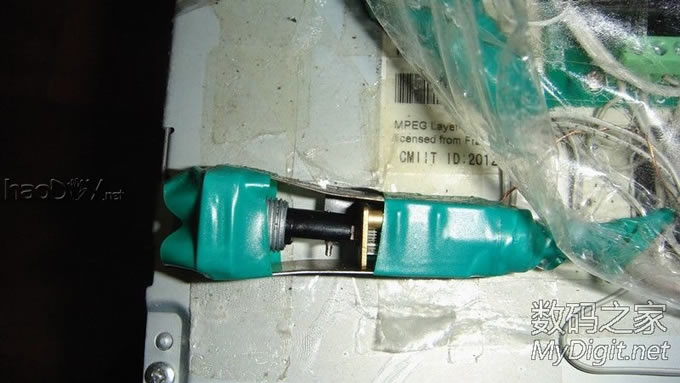

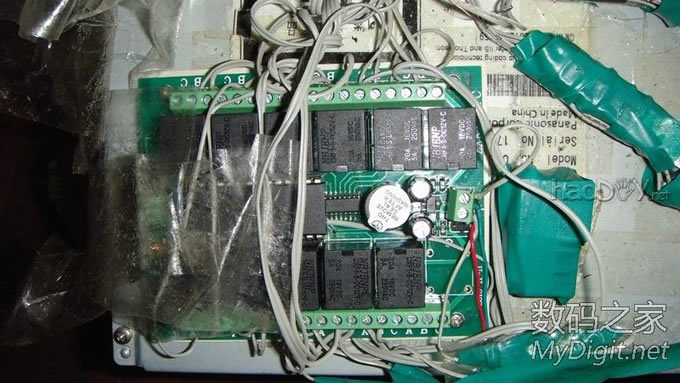

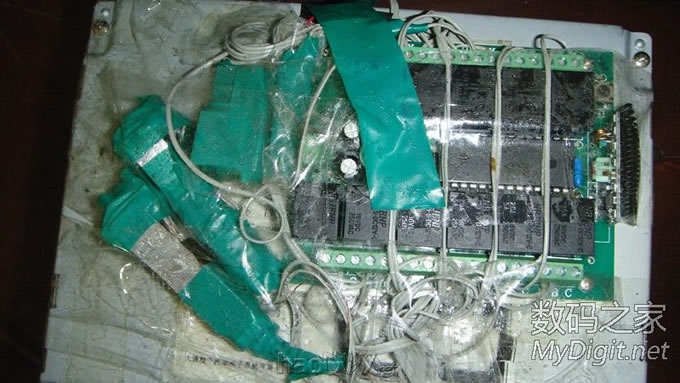

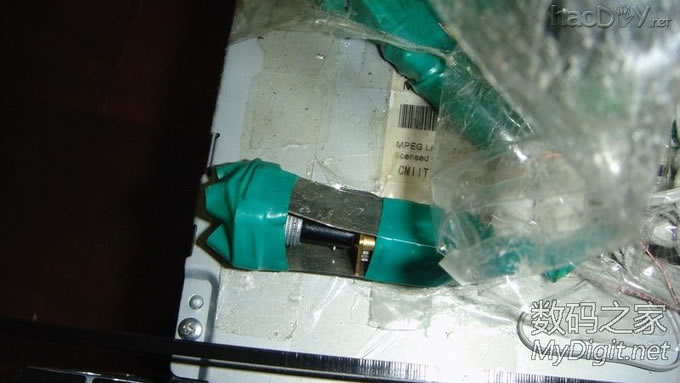

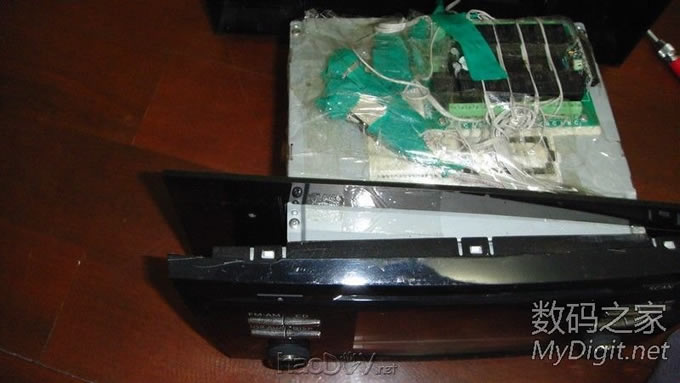

黑黑的是遥控主板，绿绿的事用胶布包起的马达和电位器

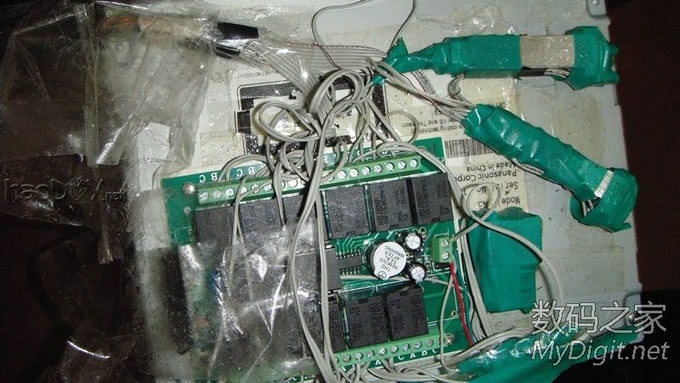

因为要控制马达正反转要用到3只继，两路要多出2只，电器主板上不够，小绿方块里是加的继电器

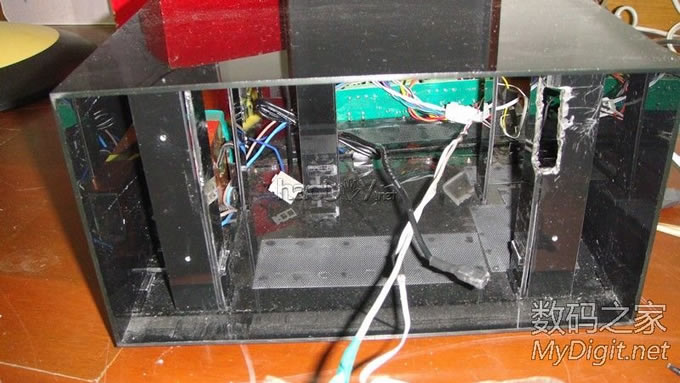

前面板拿下来的样子

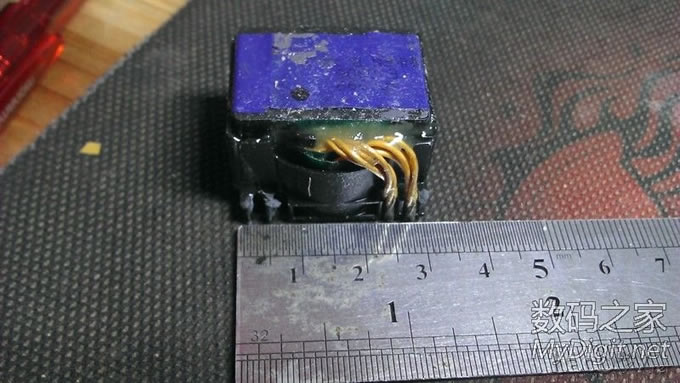

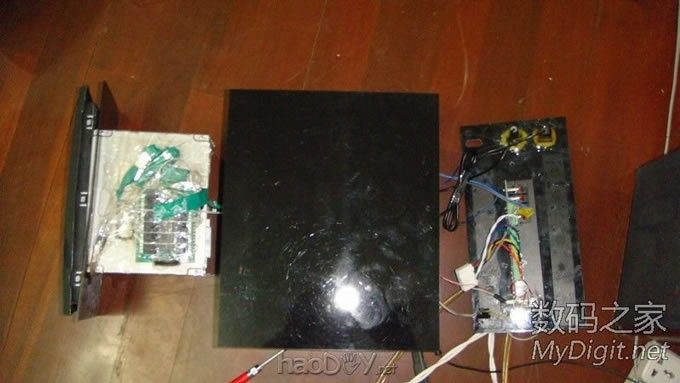

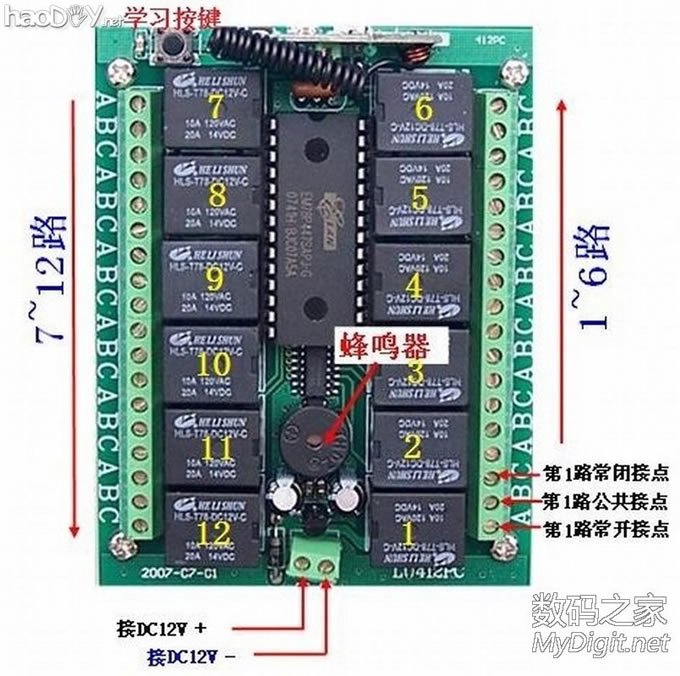

再来一张 楼下继续  中间电线是用插头连得  拆开全部  电位器和马达  大头是电位器中间旋钮杆开槽，马达输出头焊节铜丝卡在旋钮杆里，两边用白铁皮夹住固定。  前面板后面还套了张中间挖空的有机玻璃板可以镶进盒子  后面板，接线板  白纸标记卡子接线   乱成一团了，不管了反正塞在里面看不到    磁芯碎了的变压器，灌上胶水了  遥控主板，还有个遥控器没拍，继电器上的数字对应遥控按钮 我的遥控器按键对应车机功能按键 1 音量- 2 音量+ 3 上一首 4 下一首 5 FM/AM 6 CD 7 USB/蓝牙 8 OK/确认 9 上调 10下调 11开机 12关机 下面是一些配件
