废水二次利用，卫生间节水装置 摘要： 本装置将卫生间洗衣、洗澡、洗脸废水二次利用，达到节水的目的。装置主要由废水存储池、自动控制器、上水水泵、电磁阀部分组成。废水存储池用于收集废水；自动控制器用来监测水位并做出水位指示、控制水泵自动上水、控制无废水时打开电磁阀自动恢复自来水供水；上水水泵用来将废水抽到马桶；电磁阀负责没有废水时接通自来水恢复正常供水。本装置易于取材，成本低廉，方便个人改造安装。 需要用到元器件，总揽图。 总揽图
控制器（需要改造）

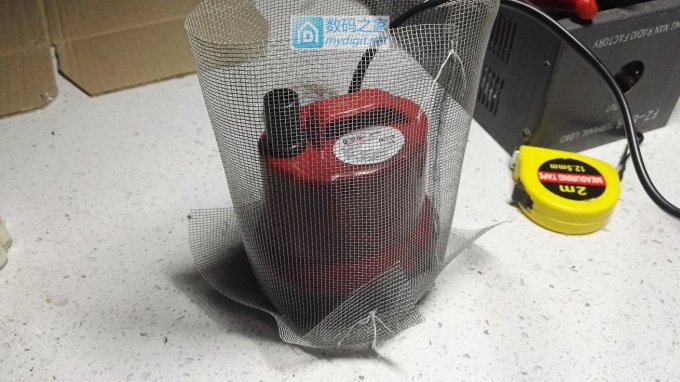

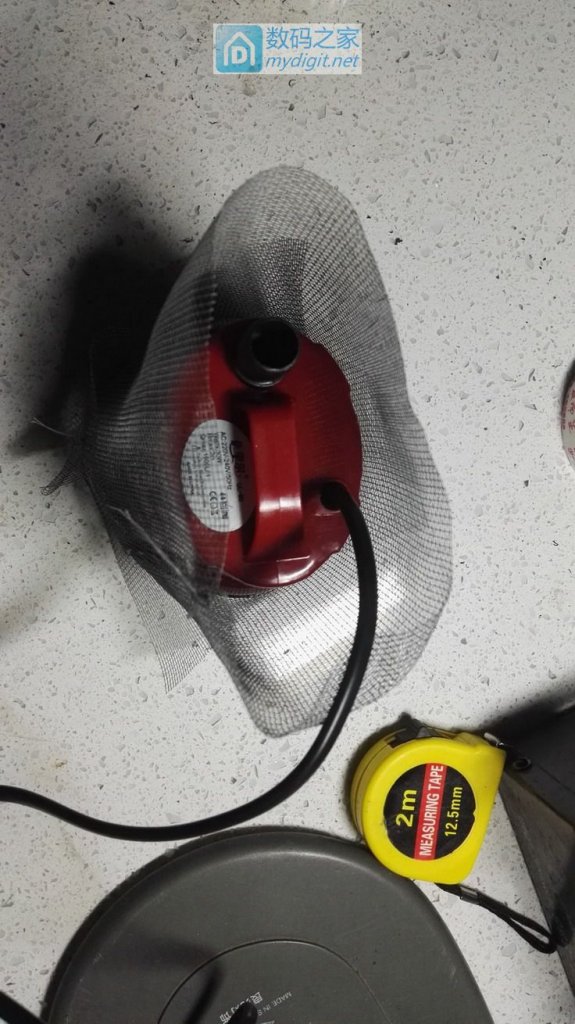

上水用的水泵

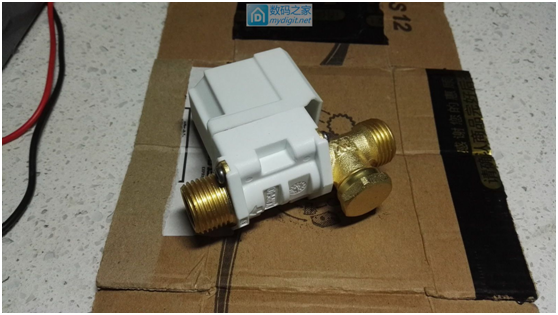

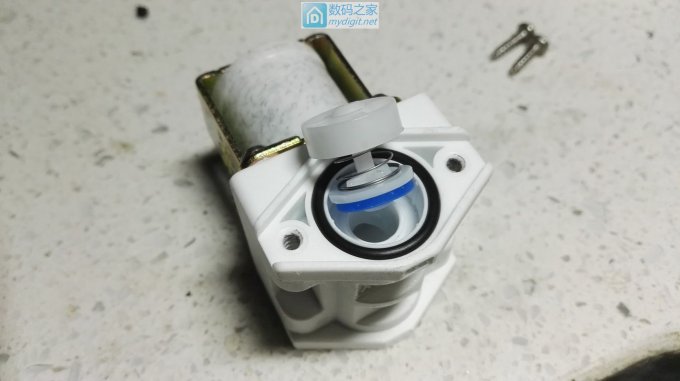

电磁水阀
改造好的控制器
改造好的控制器

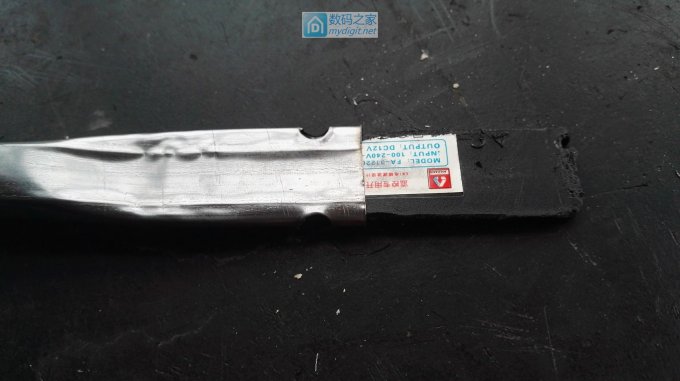

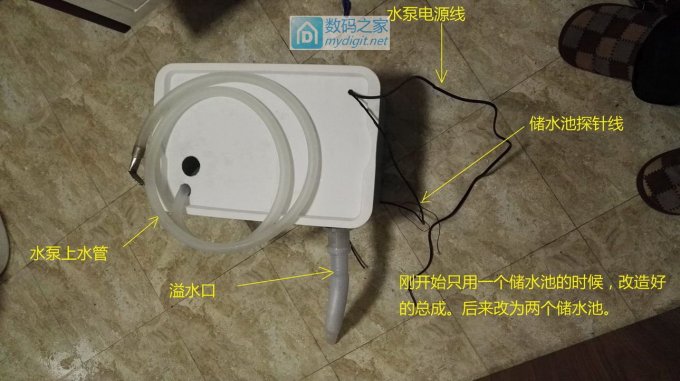

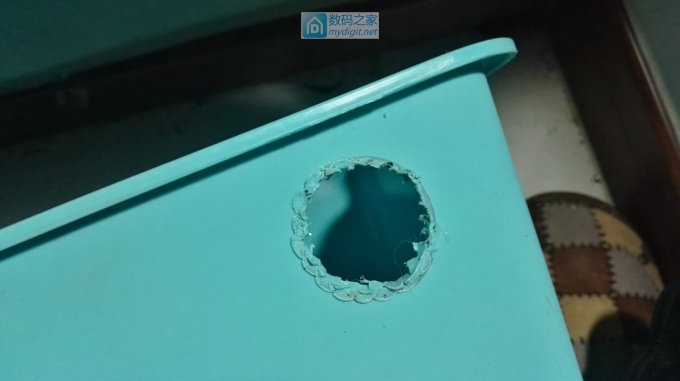

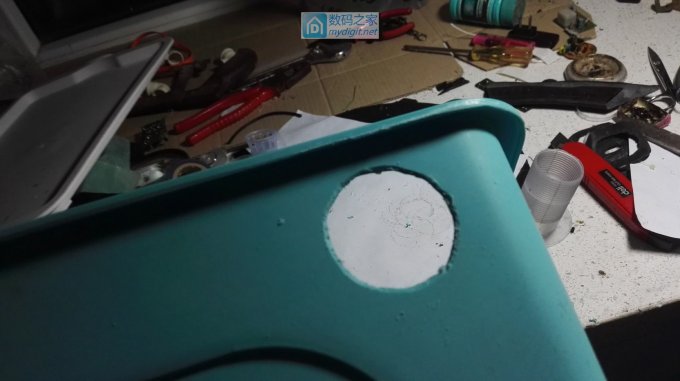

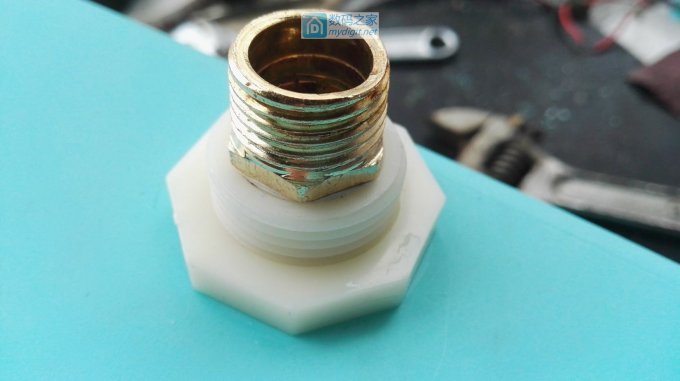

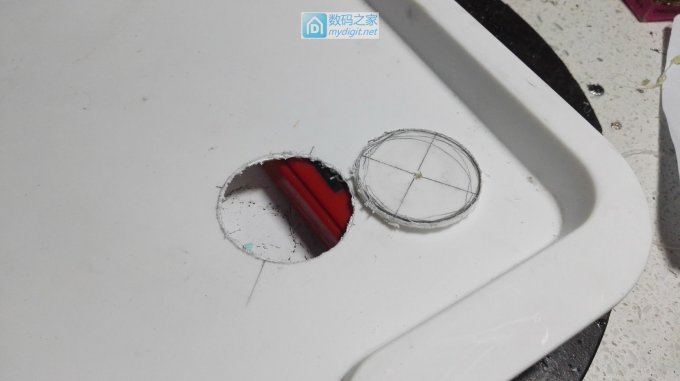

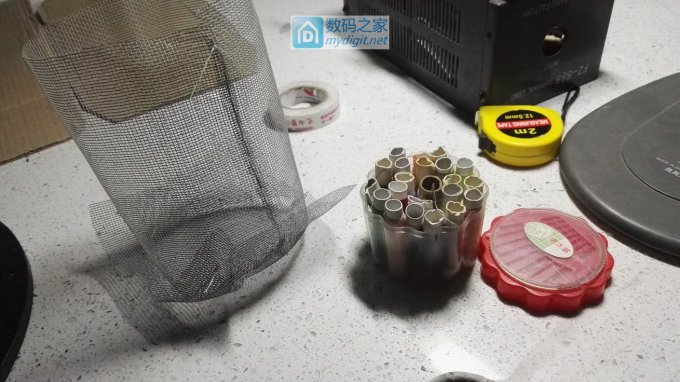

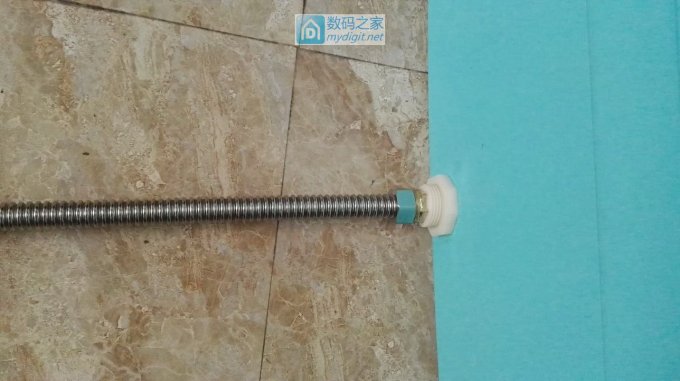

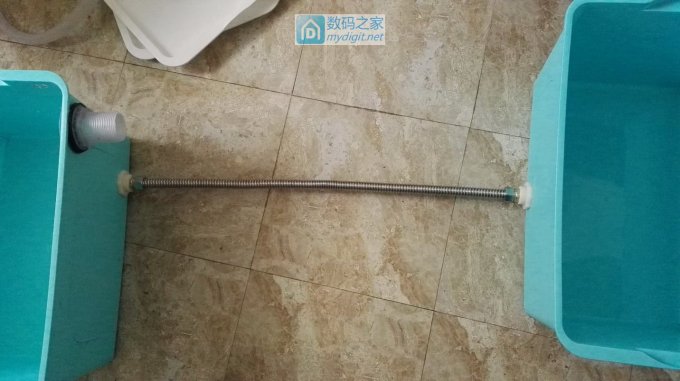

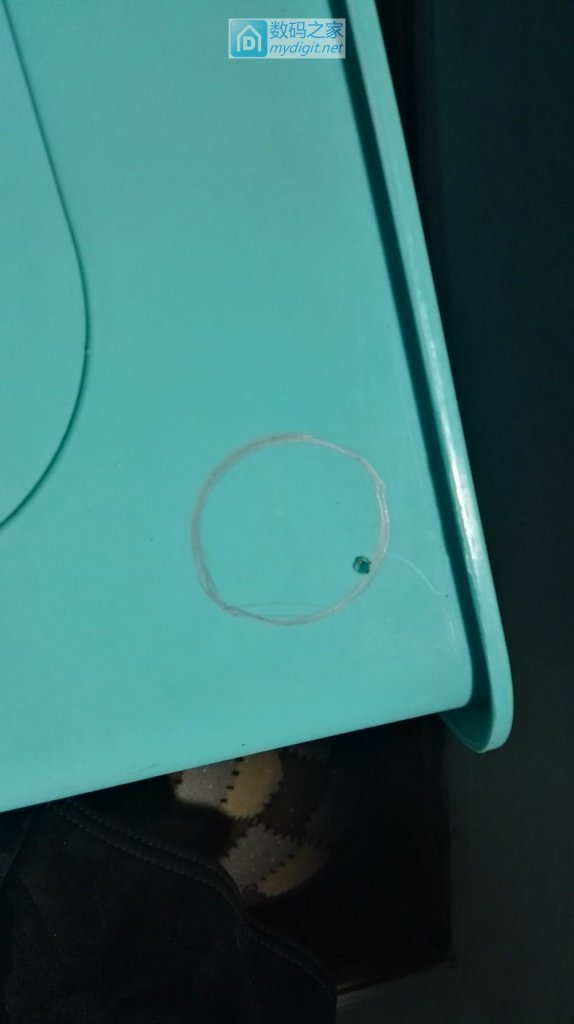

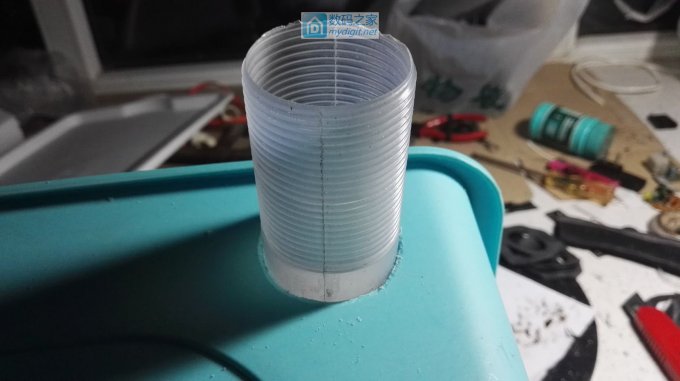

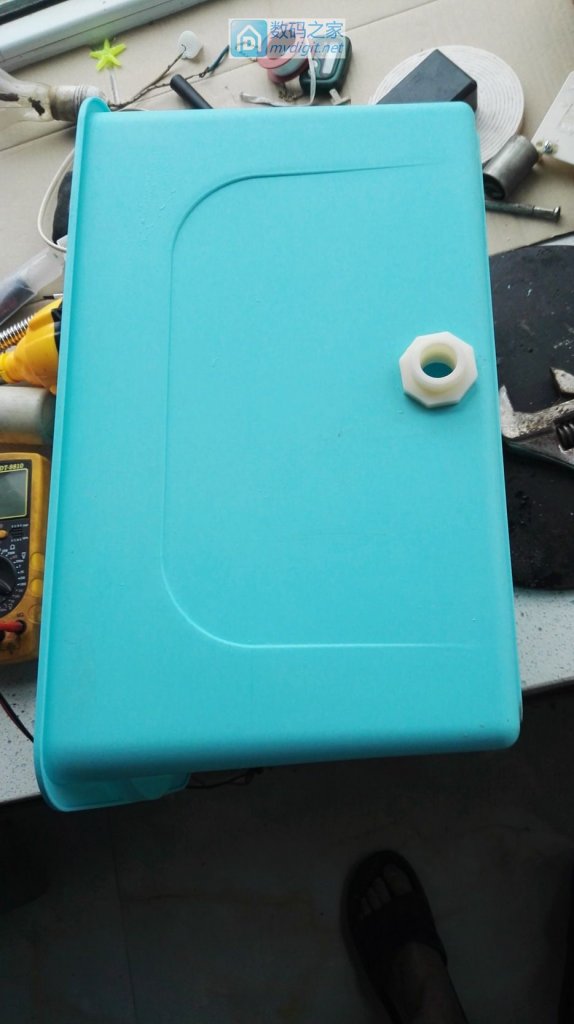

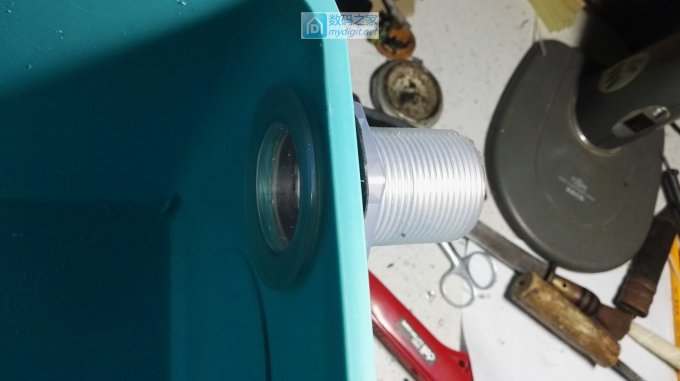

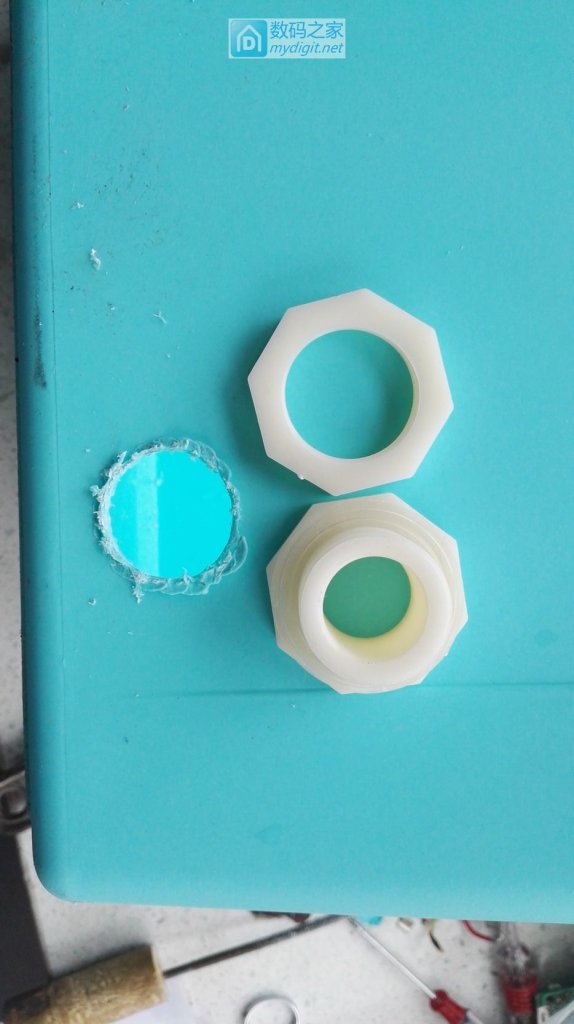

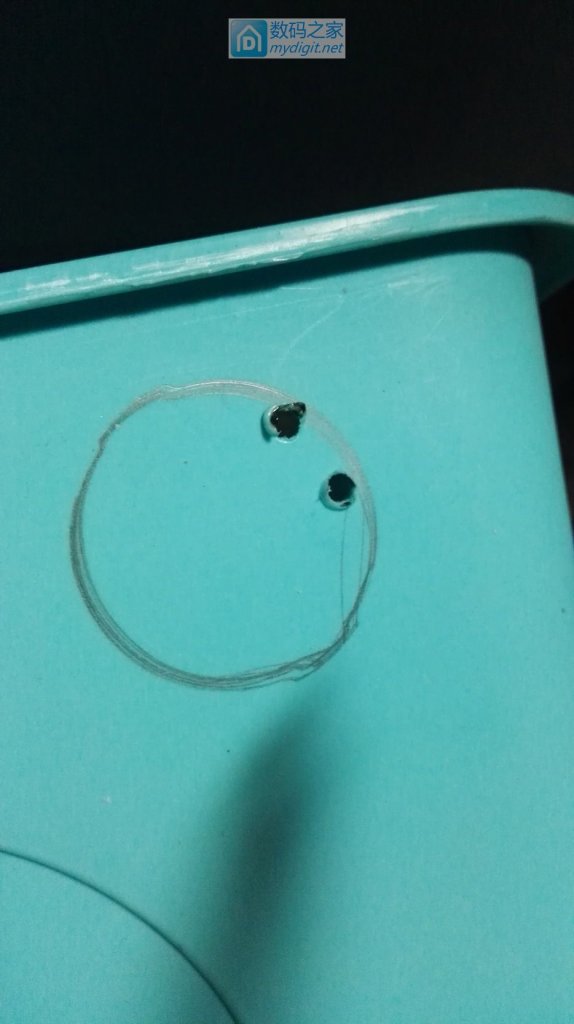

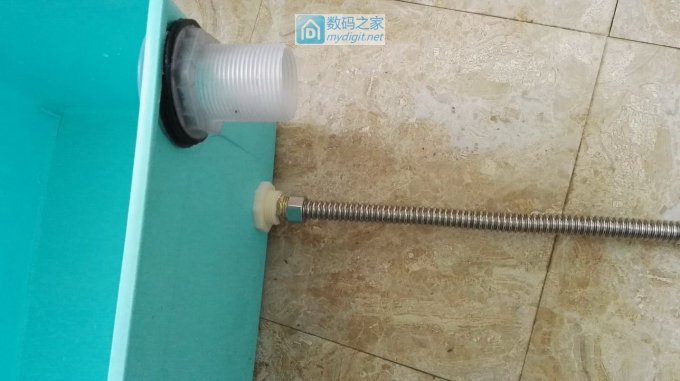

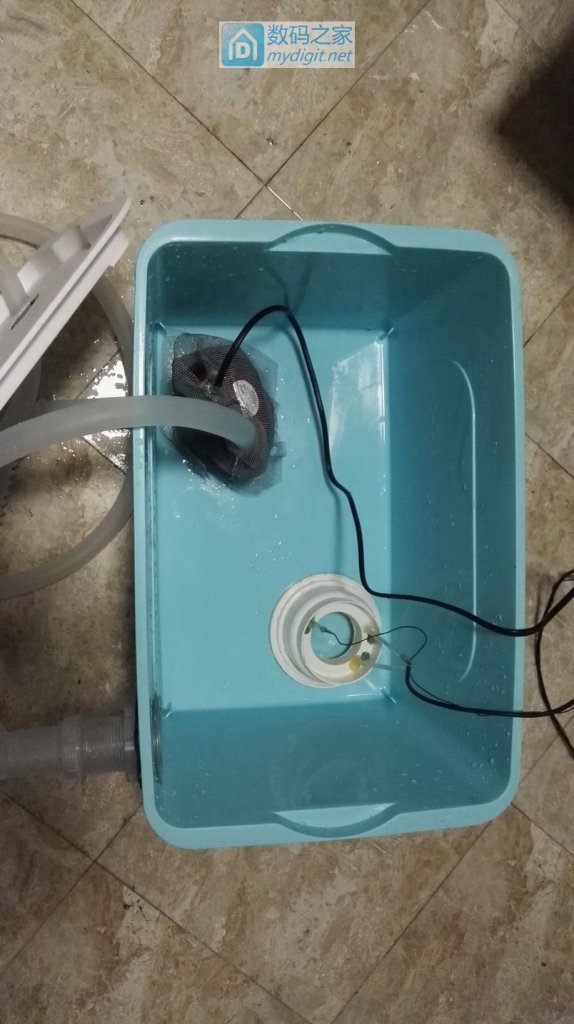

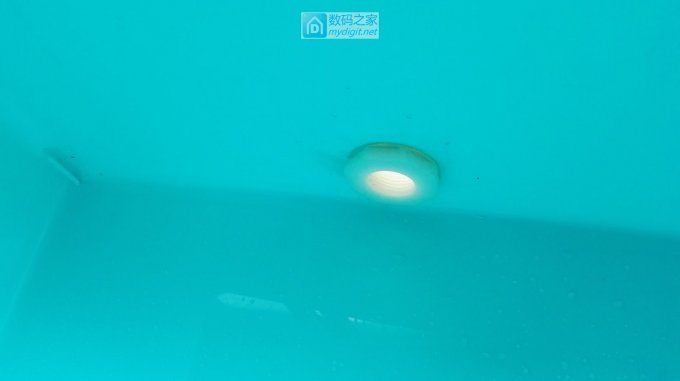

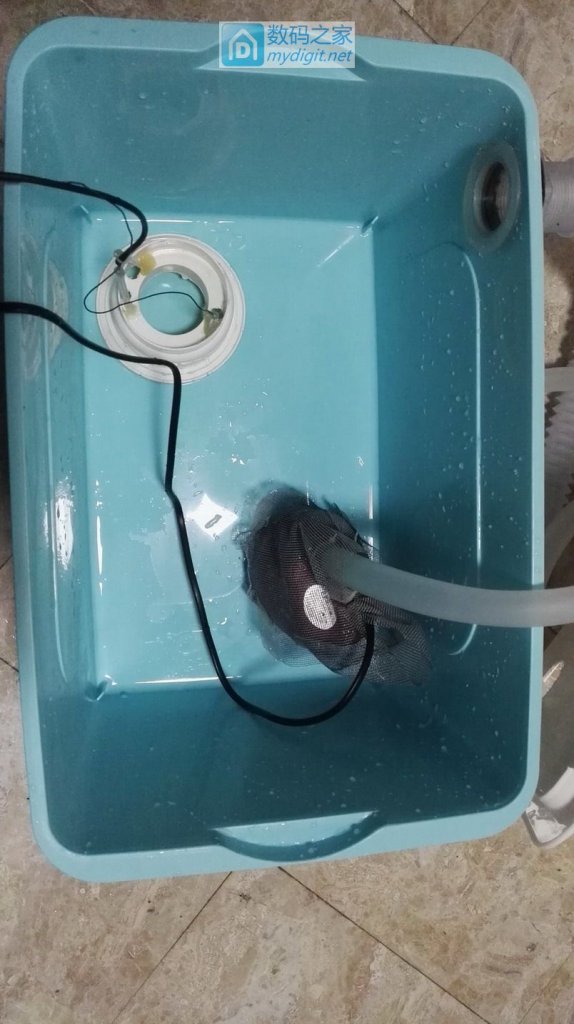

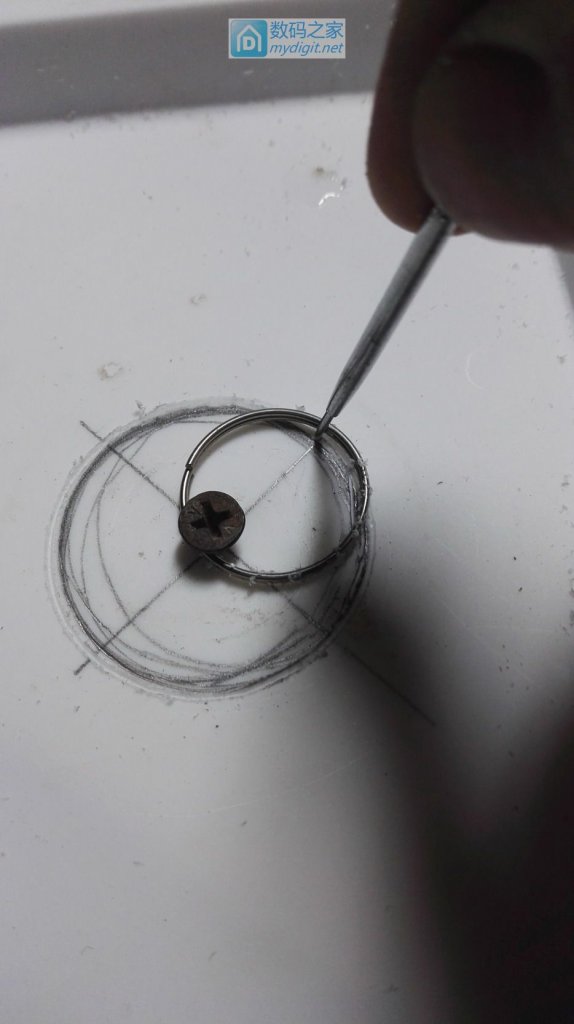

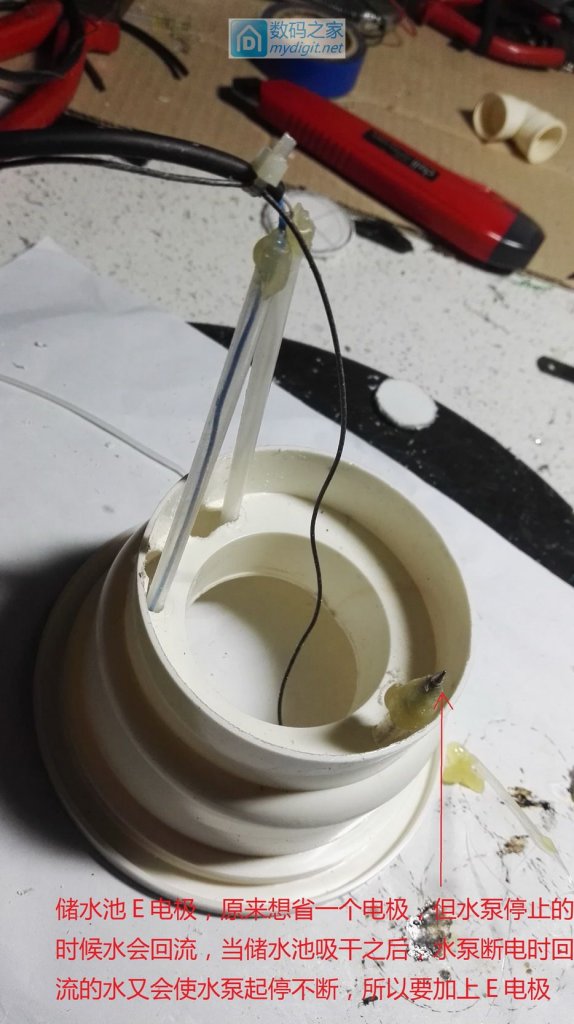

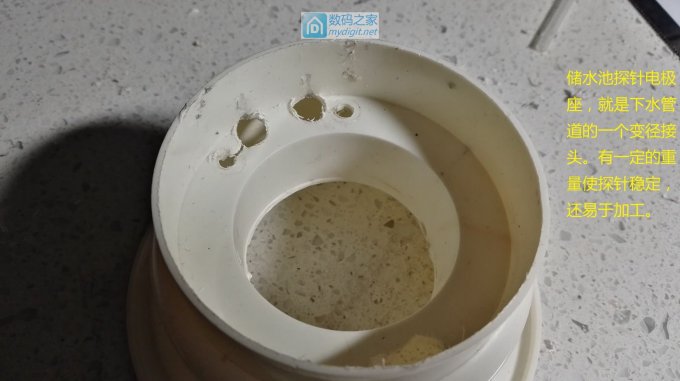

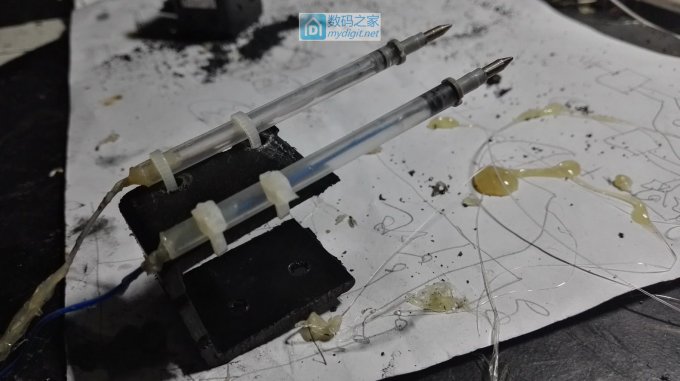

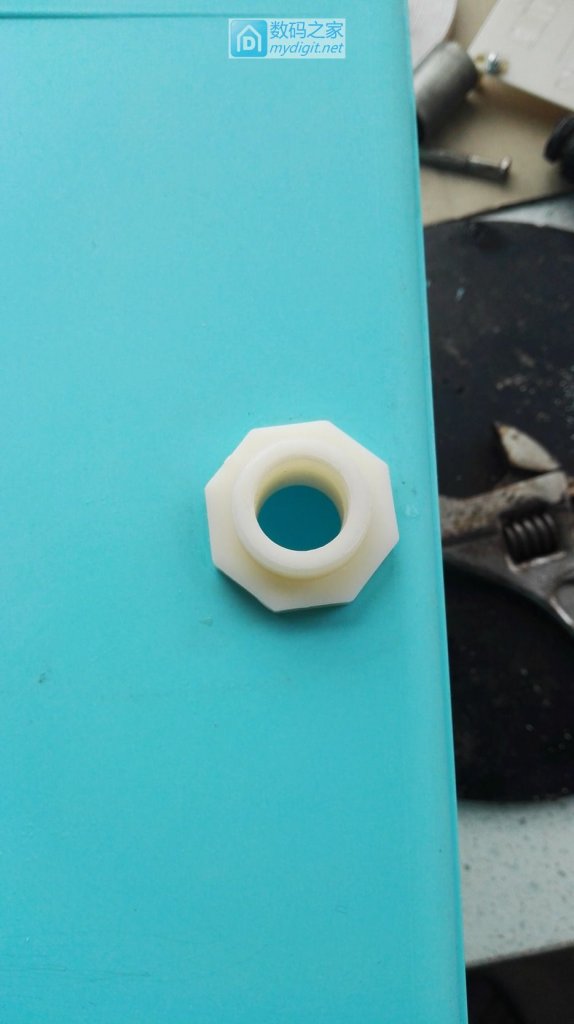

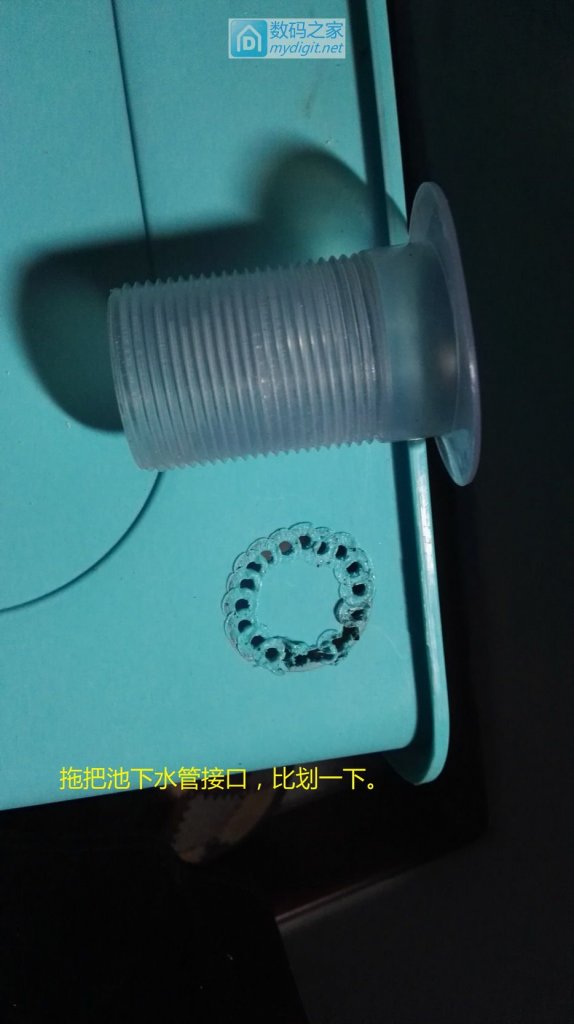

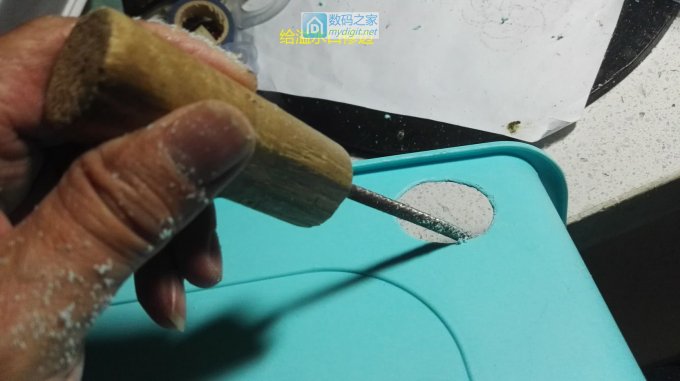

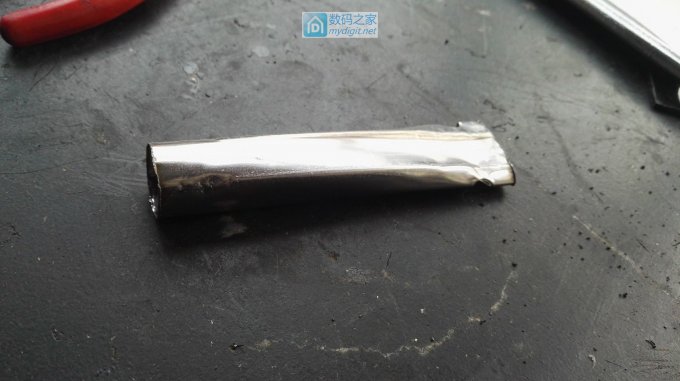

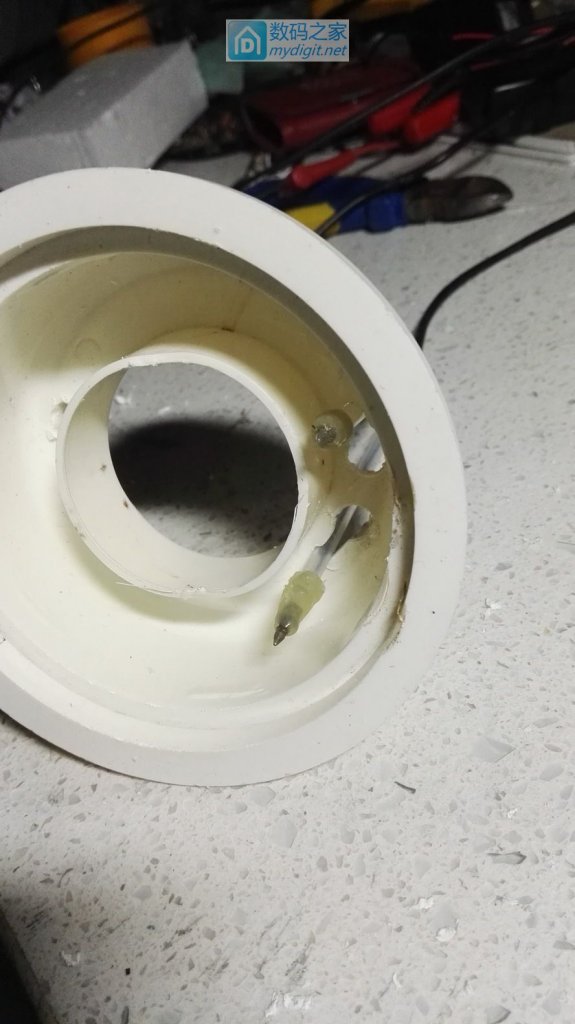

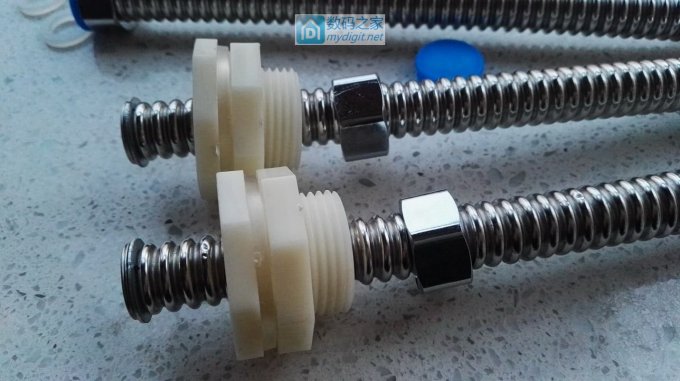

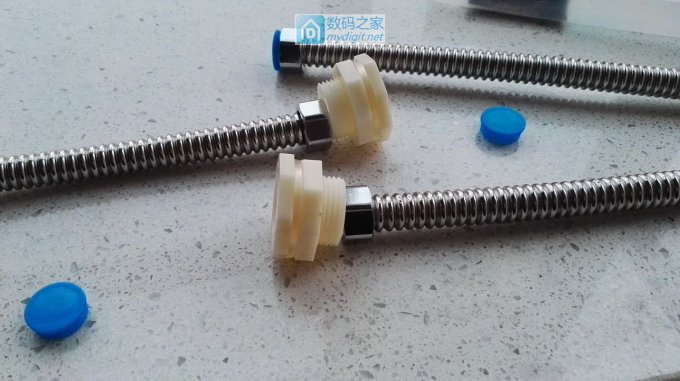

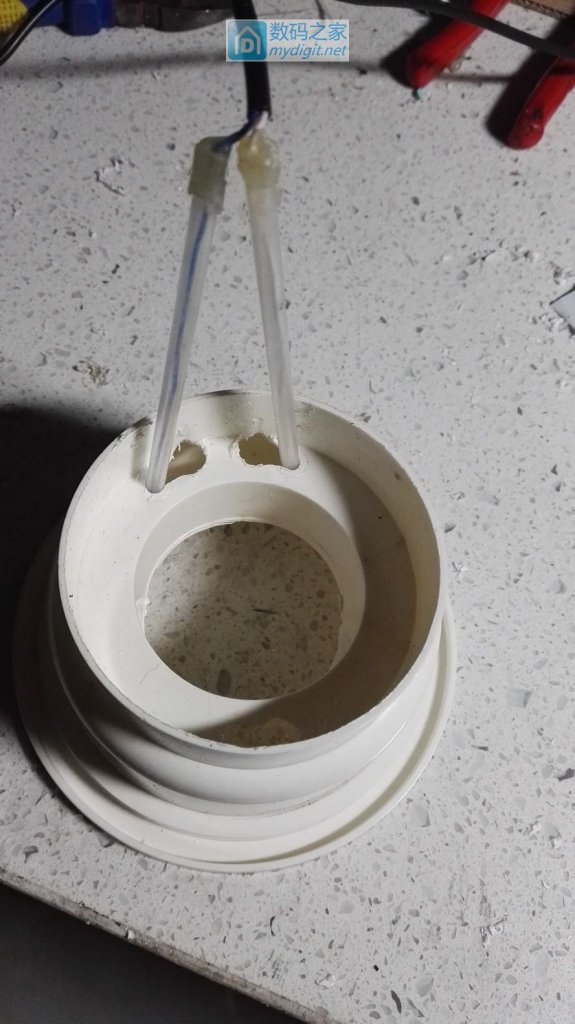

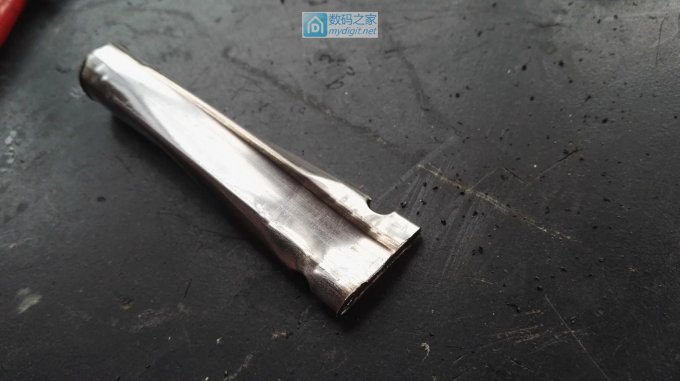

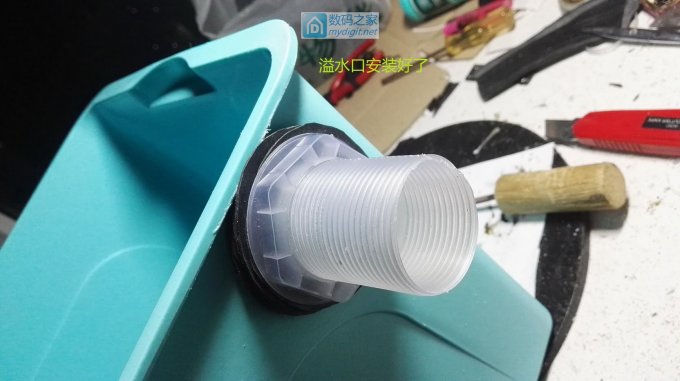

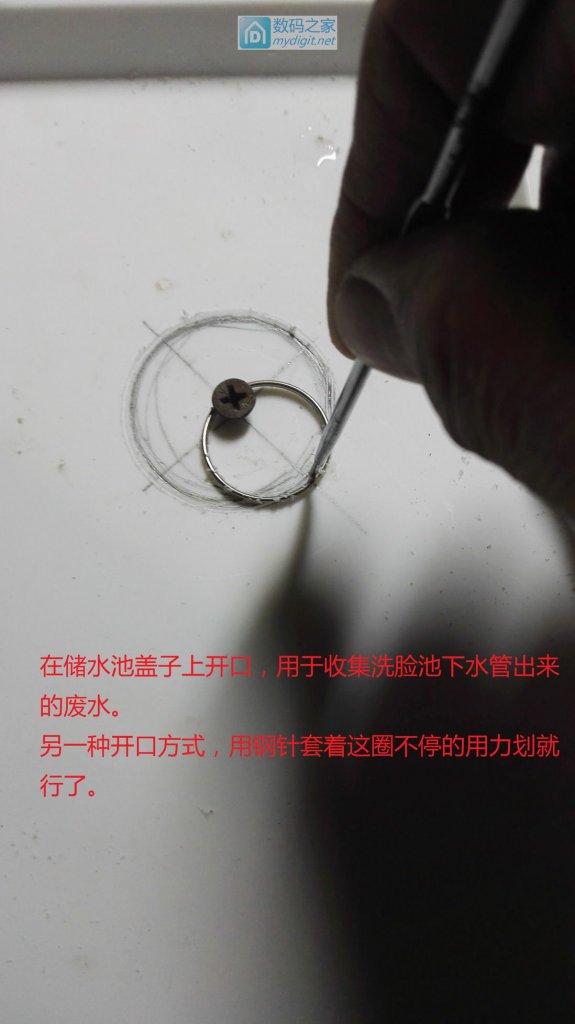

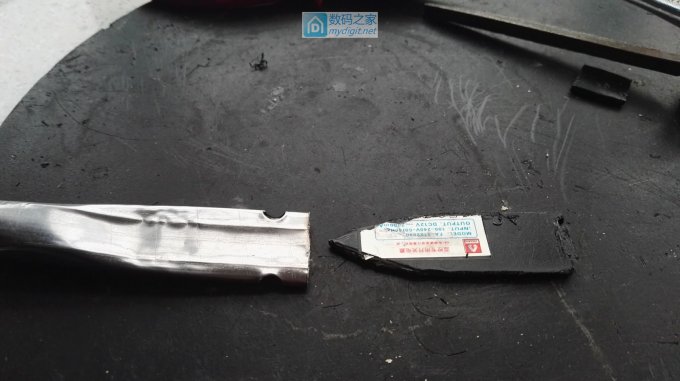

内外储水池
内外储水池

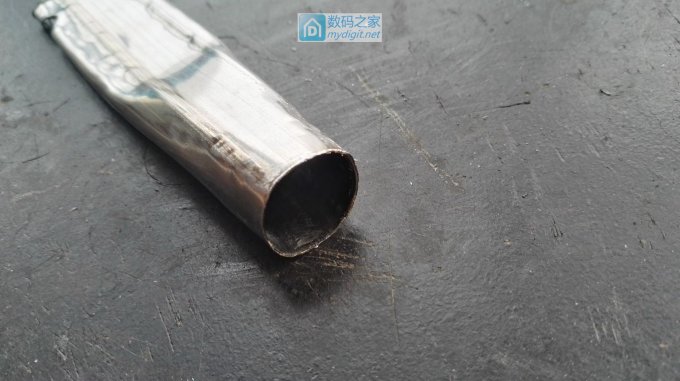

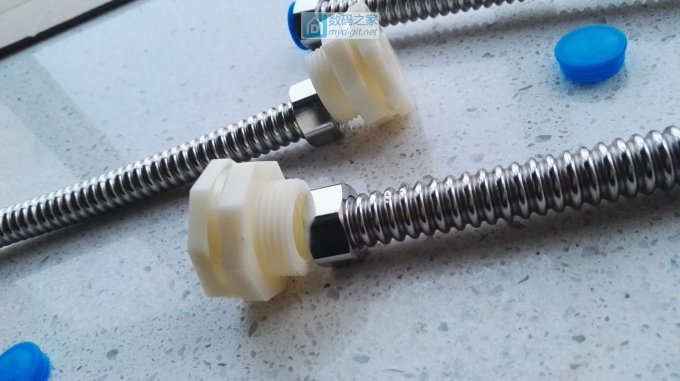

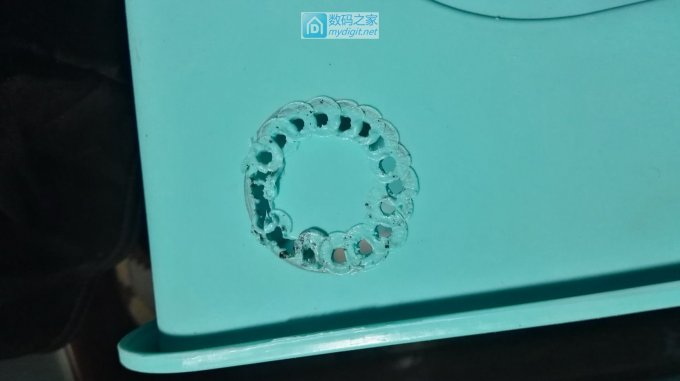

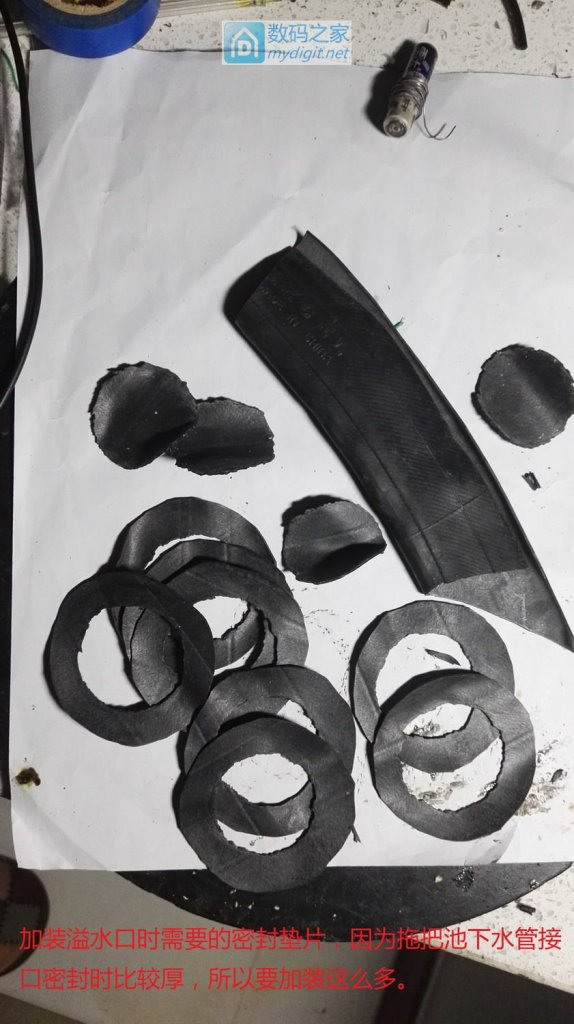

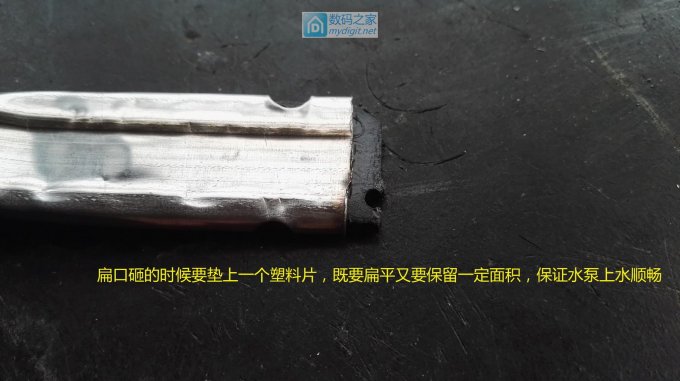

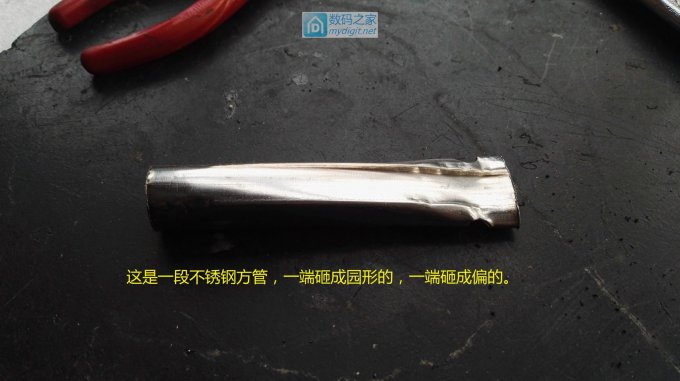

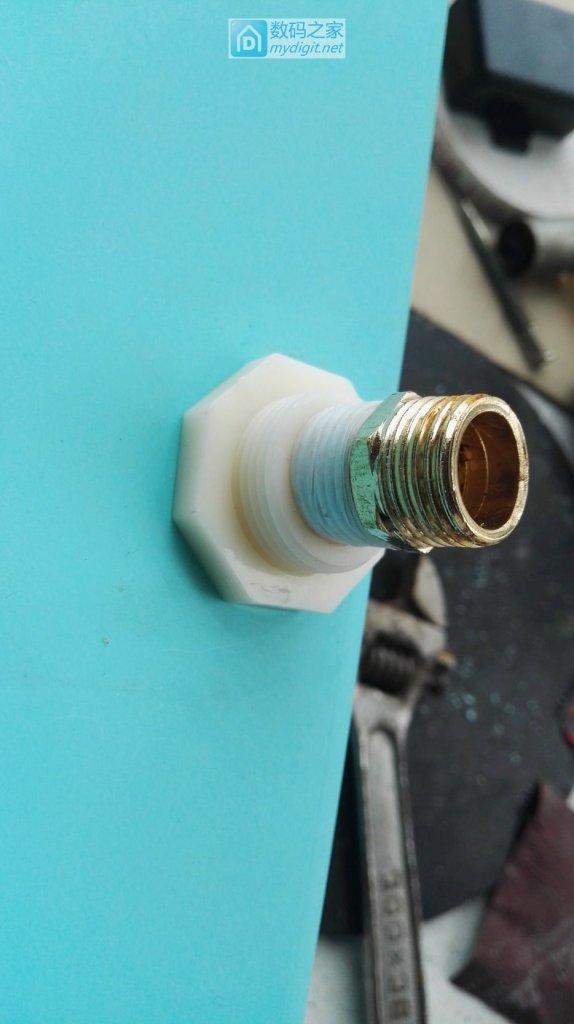

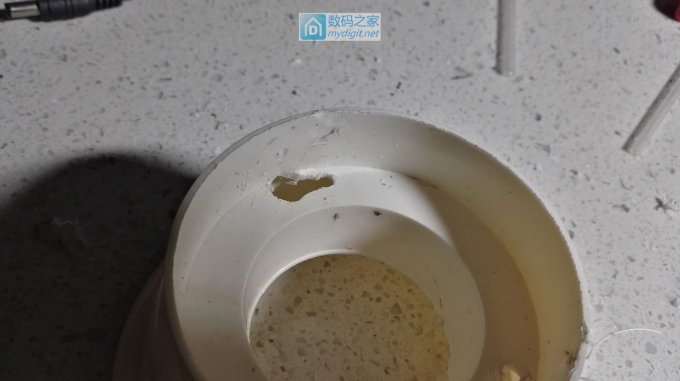

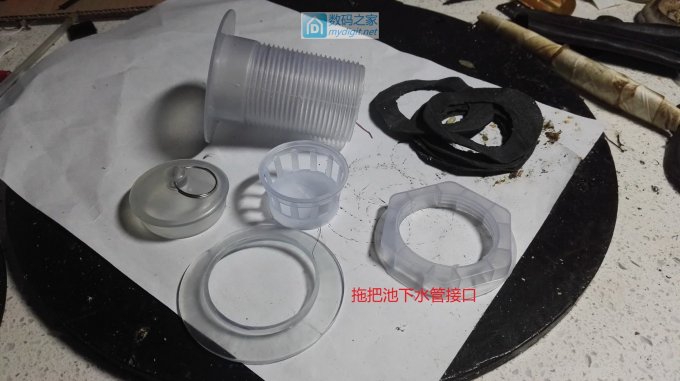

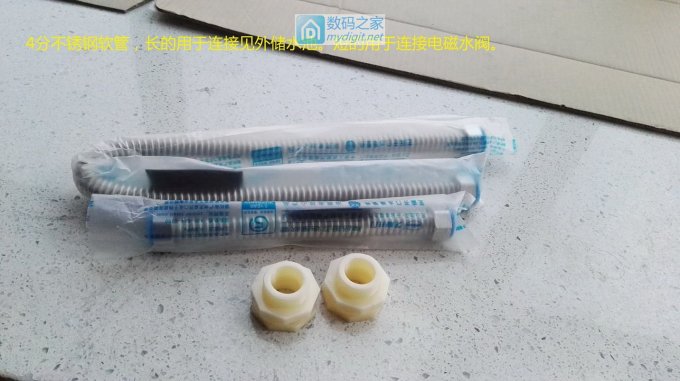

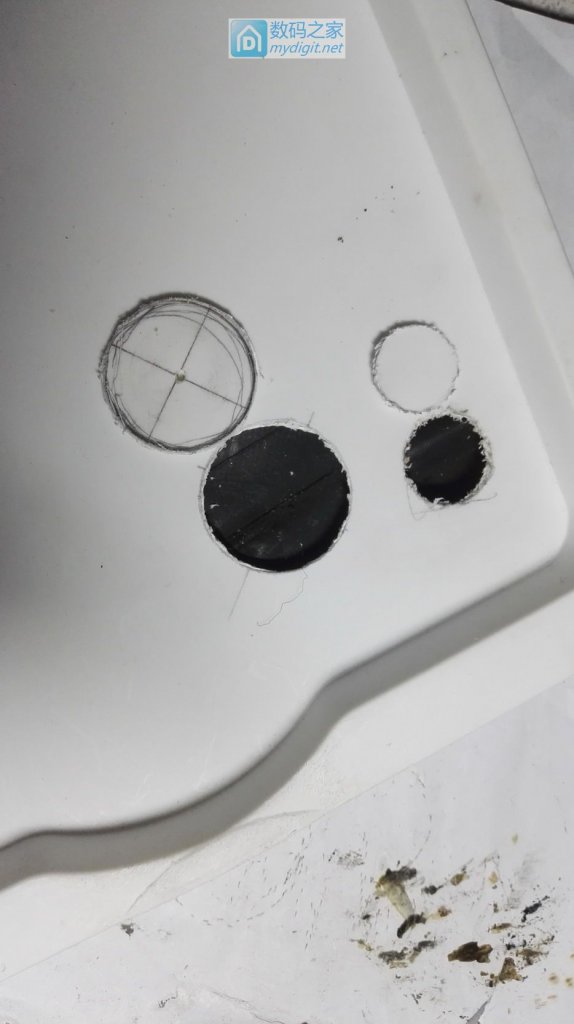

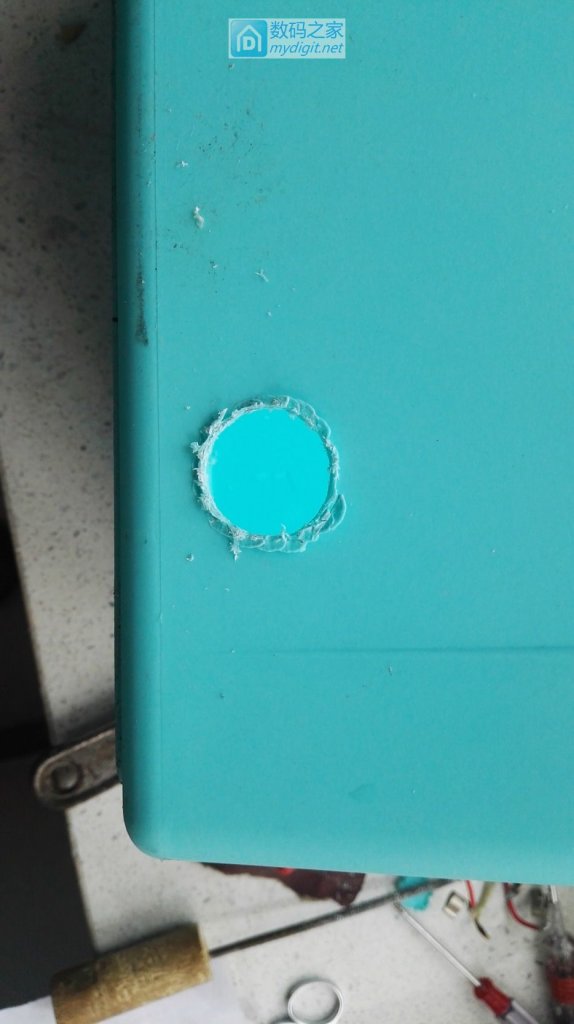

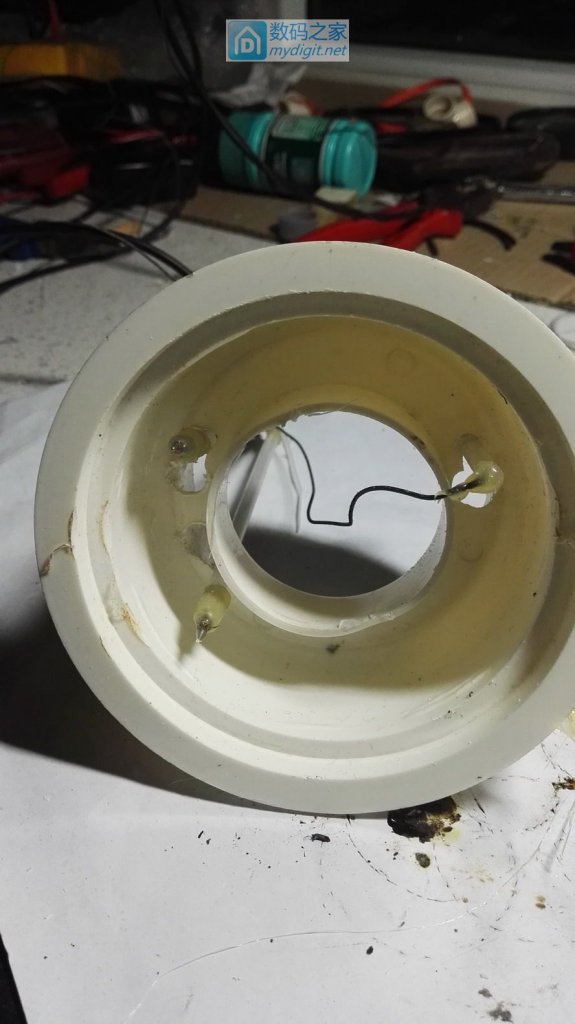

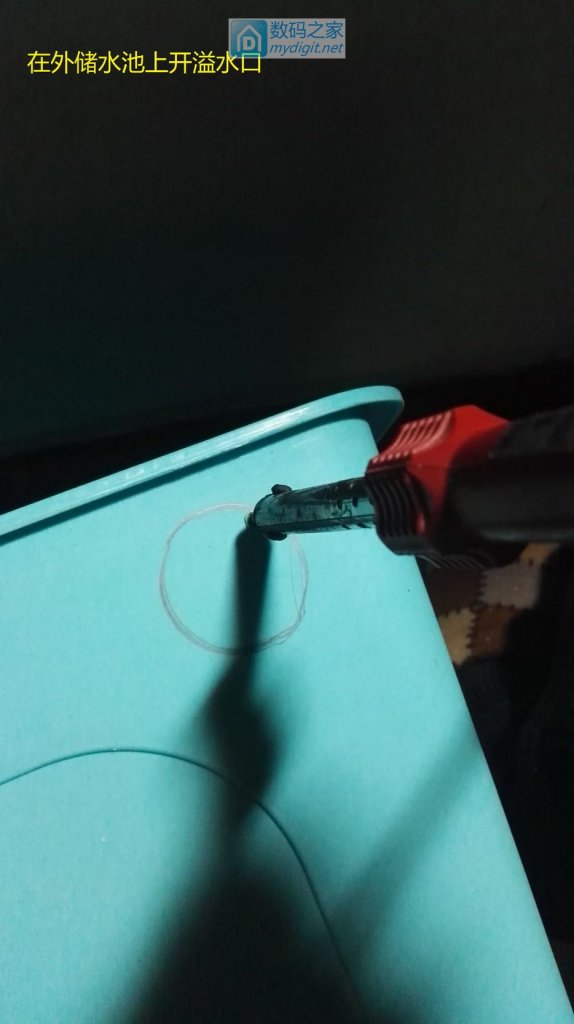

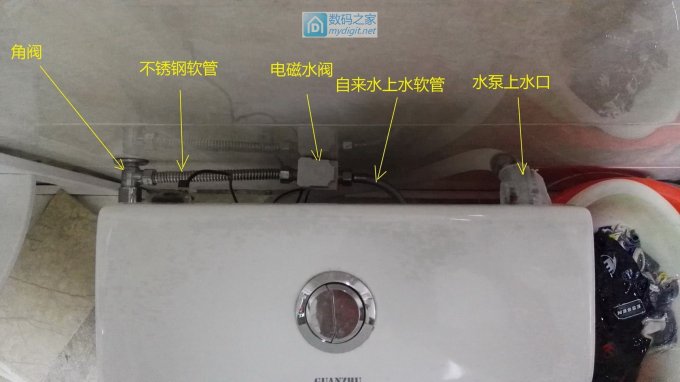

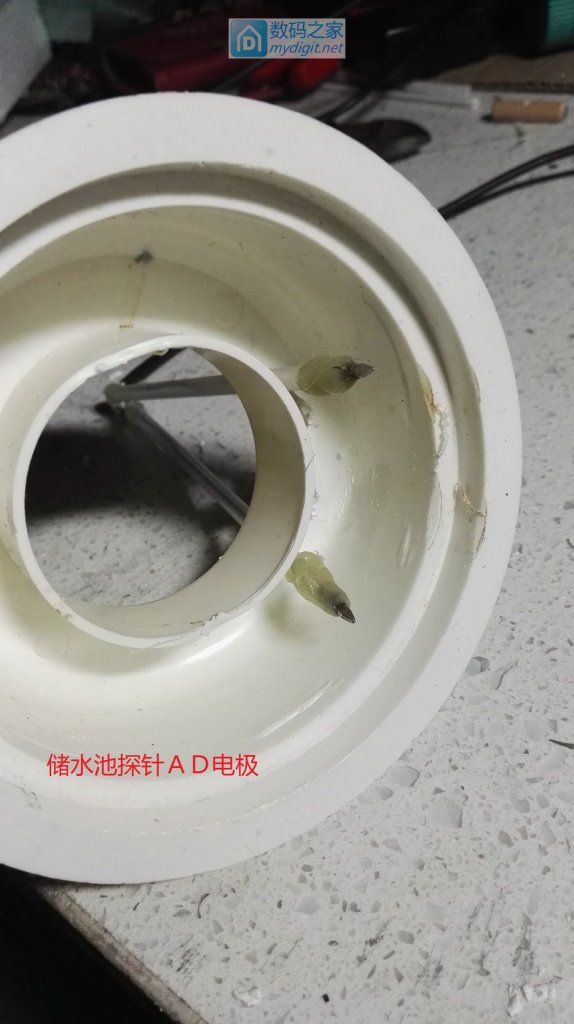

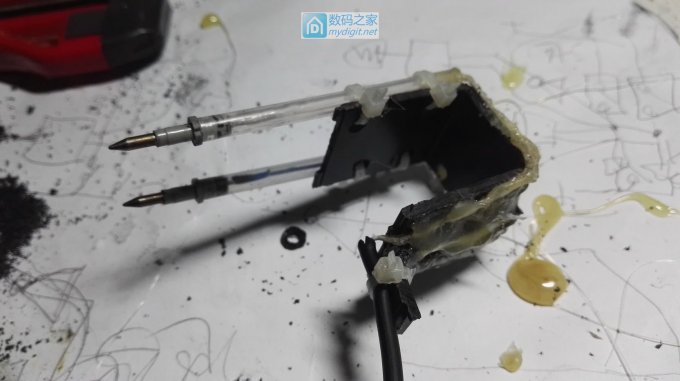

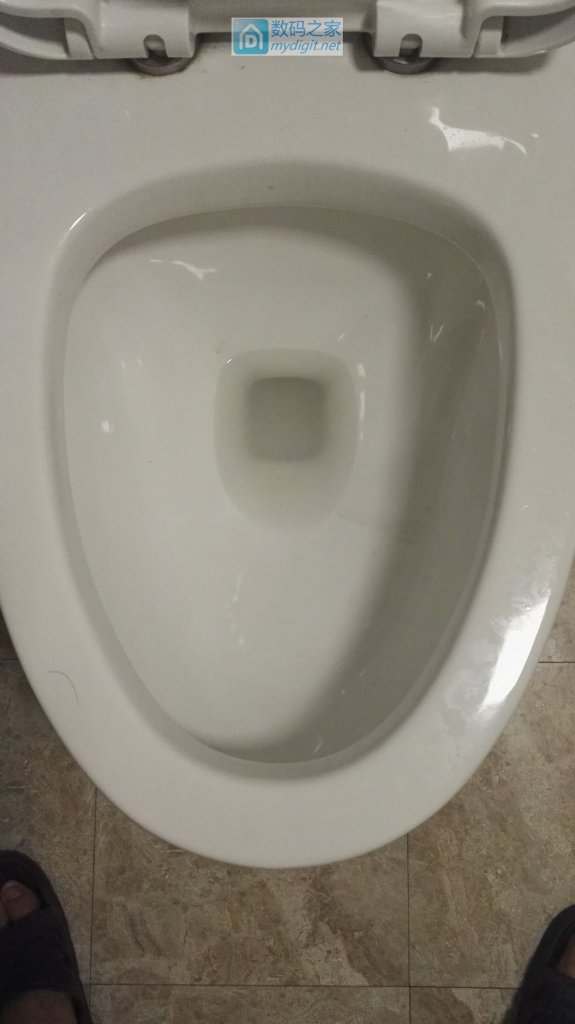

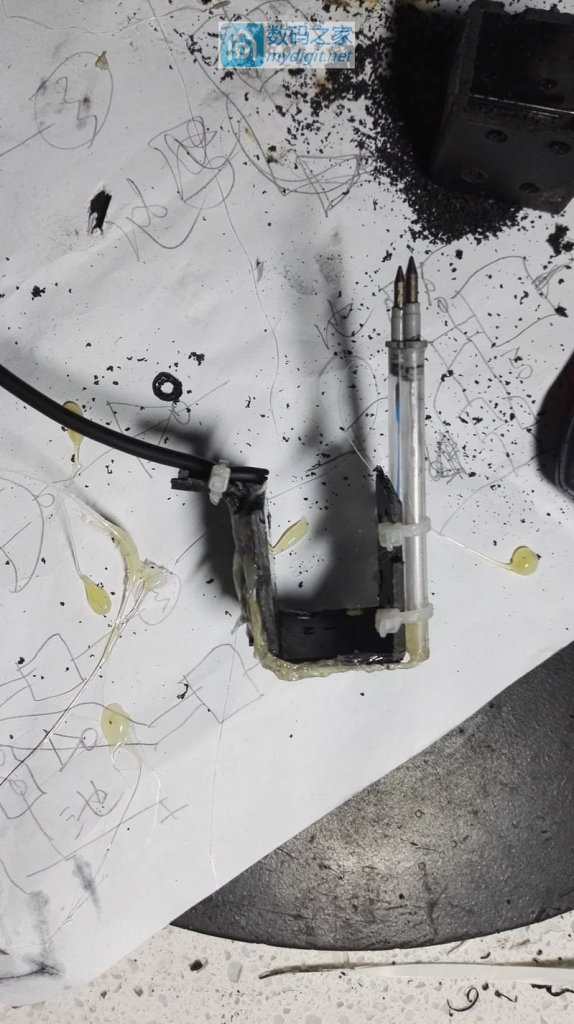

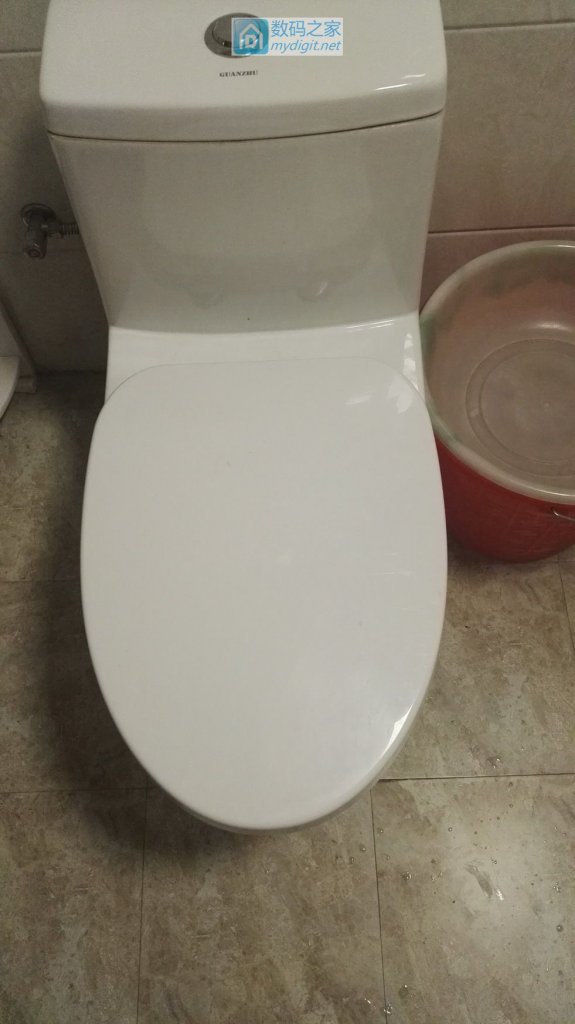

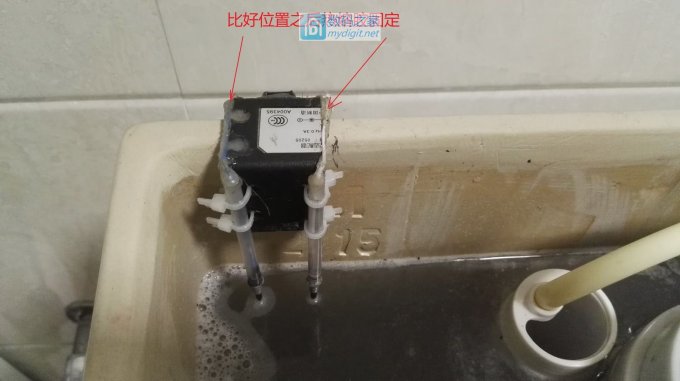

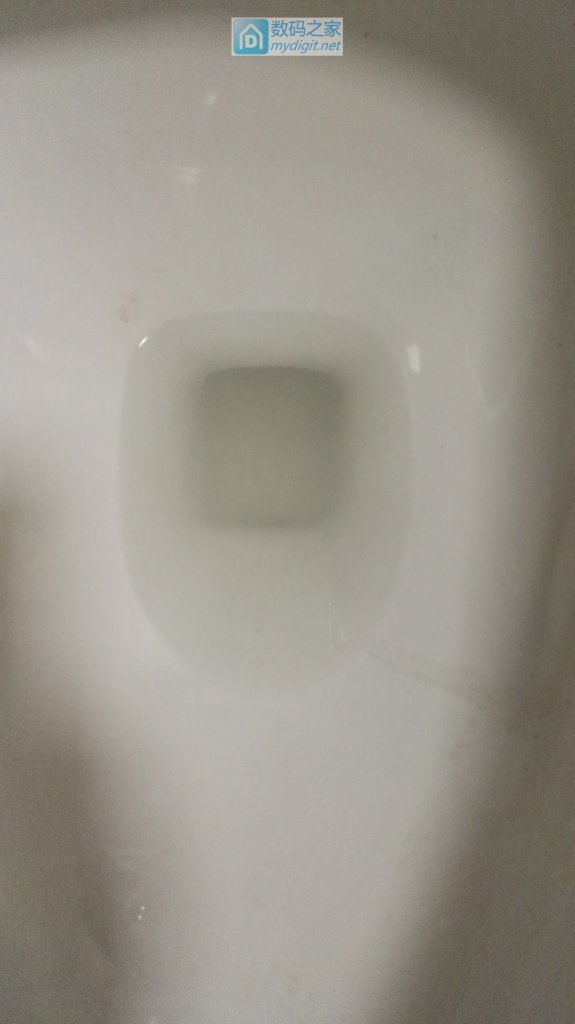

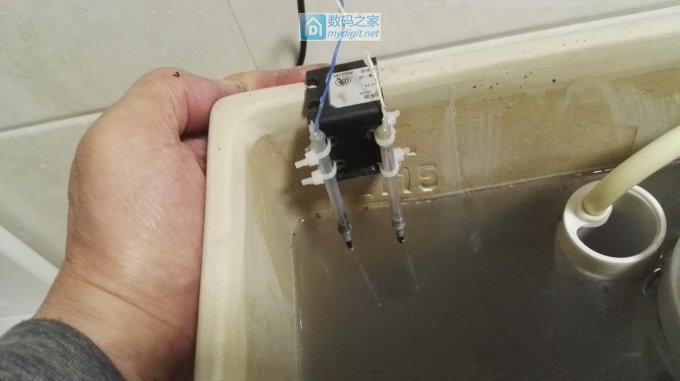

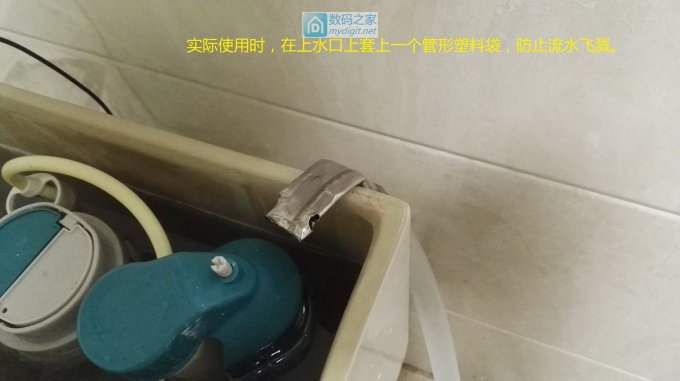

马桶部分  前言： 生活中，洗衣、洗澡、洗脸等废水都直接排走了，如果能将它们收集起来冲马桶，日积月累可以节省很大费用。（我们小区6楼以上还要拿二次加压费，每方3.88元）从网上看到，也有注意节约的朋友把废水收集起来然后用盆直接冲马桶的，也有发明安装各种节水装置的，但直接用盆冲太不方便了，有些装置太复杂，费用比较高，个人不容易实现。在已经装修好的楼房里，安装这种节水装置，还要考虑到经济实用，美观大方，取材容易，不占地方，否则，安装这装置也就意义不大了。 一、改造自动控制器 开始想法是自己设计线路，购买元器件组装，用或非门CD4011实现自动控制，线路设计好后，准备购买元器件时，发现网上有卖类似功能的水塔自动上水控制器，少加改造就可以使用了，于是决定用现成的控制器改造，省时省力省费用，还有很重要的一点是成品有一个漂亮的外壳。 水塔自动上水控制器核心是CD4081两输入四与门数字电路，（为便于查看理解，本人在原来的原理图IC1里边，加了4个与门符号，分别用1YM、2YM、3YM、4YM表示）其原理请参考这里https://wenku.baidu.com/view/d76d9efeba0d4a7302763a8e.html 原电路原理图：  改造原理图如下：  （一）重点介绍一下改造部分 1、在R7与电源之间加装绿色LED4，用于马桶满水指示。 2、增加R13、R14、VT3、红色LED3用于储水池有水指示，并与与门4YM（原电路4YM空闲着没用，正好利用起来）结合控制电磁阀在储水池没废水时恢复自来水供水。 3、增加R15、R16、VT4、D8、蓝色LED5、继电器J2，用于电磁阀工作指示，打开电磁阀恢复自来水供水。 4、连接IC1的16脚 与12脚，与4YM与门结合控制电磁阀恢复自来水供水。 5、增加电解电容C6，用于减少水面波动引起的误动作。（节省一根探针） 原理图上绿色部分及三个颜色的发光二极管指示灯，安装在另一块废旧电路板上。 （二）改造部分的工作原理 因为马桶和储水池工作的时候只有满水和无水两种状态，不用检测水位高低，所以只用两根探针就行了，将AC电极接在一起与B电极用于检测马桶是否有水，将CE电极接在一起与D电极用于检测储水池是否有水。 装置工作状态有以下4种：（请参考两输入与门真值表） 1、 当马桶满水时，AC与B靠水电阻连接使1YM两个输入端（IC1 1、2脚）都为1电位，1YM输出端（3脚）输出1电位，VT2导通，LED4绿色发光，表示马桶有水，同时，2YM、4YM的一个输入端6脚12脚锁定为0电位，两个与门输出端4脚和11脚都为0电位，水泵和电磁阀都不工作。 2、当马桶没水时，1YM输入端1脚1电位，2脚0电位，输出端3脚0电位，2YM输入端6脚和4YM输入端12脚为1电位，为上水做好准备，同时指示灯绿色LED4灭，表示马桶没水，这时需要看储水池里有水与否（状态3与状态4），线路决定由水泵上水还是由于自来水上水。 3、 马桶没水的情况下，如果储水池有水，CE与D通过水电阻相联，3YM两个输入端8脚9脚都为1电位，其输出端10脚与2YM另一个输入端5脚也为1电位，VT3导通，红色LED3发光，表示储水池有水，同时，2YM两个输入端5、6脚都为1电位，输出端4脚也为1电位，VT1导通让J1吸合，由水泵M工作给马桶上水，直到马桶水满，回到马桶有水时的状态1。又同时，由于VT3导通，使4YM的输入端13脚锁定0电位，4YM输出端11脚输出0电位，电磁阀锁定为关闭状态，装置与自来水阻断。 4、马桶没水的情况下，如果储水池没水，3YM两个输入端8、9脚同时为0电位，3YM输出端10脚和2YM输入端5脚也为0电位， VT3截止，红色LED3灭，表示储水池没水， 4YM两个输入端12脚、13脚同时为1电位，4YM输出端11脚为1电位，VT4导通，J2吸合，蓝色LED5发光，表示电磁水阀打开，由自来水供水。同时，由于5脚为0电位，将2YM输出端4脚锁定为0电位，水泵M不工作。 简单的说，马桶有水时只一种情况，不管储水池是否有废水，水泵和电磁阀都不工作。马桶没水时有两种情况，1、储水池有水，由水泵抽废水上水，电磁阀关闭。2、储水池没水，电磁阀打开，由自来水上水，水泵停止工作。 改造过程照片：                     二、水位探针的制作 因为是在马桶、储水池（网购小收纳箱）中使用，TB上现成的并不实用，还是自己制作比较好用。参考网上制作探针的方法，发现都不是很容易取材，开始的时候觉得用铅笔芯不错，耐腐蚀性能一定很好，后来发现制作起来并不容易，一个是它太不结实了，很容易弄断，再者与电线不好接连，也不好做密封，最后发现一个取材非常容易，又很耐腐蚀的制作探针用的材料，它就是我们常用的圆珠笔芯。网上可以查到笔芯头部是不锈钢的，把里边的墨水弄干净之后，把电线从塑料杆中穿过焊接到笔芯头部正好，把笔杆后端部用热熔胶做密封，非常完美！马桶探针只用了两根，先用一个废电源外壳锯一个U型挂钩，上边打孔，再把探针用扎带扎紧，把它挂在马桶壁上，调整好水位之后，用热熔胶固定，最后用双面胶固定在马桶后壁上；储水池探针用三根，因为它要始终沉在水里，所以要把探针固定在一个比较重的东西上边，发现一个下水管道弯头比较适合，就用它做了。试验过程中发现，用两根探针时，很容易受水面波动影响，J1或J2要急速吸合几次才能停下，所以，将储水池里的探针改为三根，安装在储水池底部，马桶探针因为不方便再加装一根探针，所以加装C6延时电路，用来吸收水面波动造成的脉冲影响，加装C6对水面高低有一定的影响，但对马桶来说，对水面精度要求并不高，误差也就在3MM左右。 探针制作的照片：             #p#分页标题#e#探针制作过程照片：             三、上水水泵出水口的制作 因为加装这个装置是在现有的马桶基础上加装的，要保证马桶的完整性和美观性，所以，往马桶里进水必须从马桶盖的缝隙中穿过，要求出水口是扁平的，不能太高，否则马桶盖合不上。决定用一个不锈钢圆管一端砸成扁平状，另一端圆形与水泵出水软管配合。安装完成后，马桶盖下边，一边是探针挂钩，一边是水泵出水口，高度基本一致，马桶盖盖上之后不影响美观。 上水口制作照片：         四、电磁水阀的安装 将原来马桶上的软管拧下，用买来的短不锈钢管连接角阀和电磁水阀进水口，再将原来的软管与电磁水阀的出水口连接，这样当马桶和储水池里都没水的时候，电磁水阀就可以在自动控制器的作用下打开恢复自来水供水了。 电磁水阀安装照片：   五、储水池的改造与安装 因为要兼顾美观与实用性，储水池不能太大，不太占用空间，一个池储水量太少，于是用两个小的储水池通过那根长的不锈钢管连接起来，达到增加水量的目的。其中一个安装在洗脸池下，将它的盖子开一个与洗脸池下水管口径一样的孔，将洗脸池下水管插入其中，用于收集洗脸、洗手的废水；底部开个安装分接口的孔，用于连接外边那个储水池。外边那个储水池一共需要开个孔。马桶方向，靠上部边沿开一个用于水泵出水管的出水孔，靠墙的一边开两个用于引出水泵电源线和探针线的小孔，底部相应位置开个安装分接口的孔，用于跟洗脸池下边那个储水池连接，在靠近洗脸池方向上部边沿（尽量靠上，以便可以存储更多废水）开一个溢水孔，安装一个拖把池下水管，将此管插入地漏管道，用于废水满池之后溢出至下水道。外边这个储水池用于人工收集洗衣、洗澡废水。将洗衣、洗澡废水收入脸盆或水桶后，再人工倒入外边储水池。 改造水池照片：                储水池改造照片：           储水池改造照片：          首先感谢朋友们的关心与支持，能引起大家的共鸣并热情讨论很高兴，看到大家的回复，总结了一下，在这里一并答复吧。 一、希望参与讨论的朋友能够认真仔细地看一下我的文章，之后再拿出讨论意见。  之所以这样说，是因为看到有些回复跟文章的内容根本就不是一个问题，根本就用不着讨论。比如，有些朋友一直在说厨房的废水都是油容易堵塞等，文章第六个问题第一个小问题说得清清楚楚，本装置没有收集厨房废水。所以，有关厨房废水的问题就不要再这里讨论了。还有一些朋友想当然的发表议论，比如说费的电比水多这问题，凭什么这样说呢？一天能节约多少水，一天能费多少电，你知道吗，你计算过吗？  二、看到说脏的问题最多。 （１）确实，废水比自来水脏多了，存久确实也会有很大味道。但实际情况是，马桶一天最低要冲８次（因人而异）一次约６升，两个储水池容量，扣除水泵吸水最低线和溢水口最高线约４０升，４０/６＝６.６６６６６７（次）。也就是说两个储水池存满水也不够一天冲的，而实际情况，两个池都满的情况很少，所以废水根本就不会存放一天以上， （２）再者，废水也是经常更新的，新的废水会把旧的废水更新的。 （３）另外，可以参考我拆水泵的那个文章，可以看到，那水泵对脏水是有适应度的，就是有一定的沉淀物一样抽取很顺的，咱们的目的是冲大小便，能冲走是目的而不是别的。拆个鱼缸用优里尔UL-80防干烧底吸水泵|http://bbs.mydigit.cn/read.php?tid=2052565 （４）通过一个多月的试用，实际情况是，如果把盖子打开，储水池和马桶水箱都有味道，盖好盖子基本上闻不到，平时马桶盖子可以盖上的。  （５）关于卫生问题，我觉得是见仁见智的问题，（经常见到有的人吃馒头要揭皮的，他认为馒头皮不卫生）。用自来水就卫生吗？想想原理，自来水冲的时候不也是大小便和自来水一起冲吗，最后冲剩下的你能保证里边没有留下一点点大小便的痕迹吗，这样溅起的水就卫生了吗，当然了，比废水还是干净多了，嘿嘿。其实马桶好的话，最后剩下不会是太多的水，溅水问题基本没有吧，照片看看，没有想像的那么脏吧  。  我家的情况是，两个卫生间，老婆用的可是高大尚的，看这里拆装一个九牧高档马桶盖|http://bbs.mydigit.cn/read.php?tid=1871648。 （６）接受大家意见，准备买蓝泡除味清洁球放入储水池和马桶储水箱，改进卫生问题。  三、加过滤问题 安装这个装置的最主要的目的是为了节约，在能达到目的的时候当然是越节省越好了，脏水一样可以冲大小便，所以只用了一个过滤网罩住水泵就行了。如果一味追求完美，就失去了节约的意义了。    四、关于使用原有自动截水阀的问题 因为废水是水泵抽水到马桶的，不经过原有的截水阀，当废水抽满马桶时，原有截水阀无法关闭水泵，就会废水流得卫生间到处都是，直到储水池抽完，水泵空转也不会停止，最终烧坏水泵。有朋友说在原有截水阀上加个限位开关，那么问你一句，你加这个限位开关，怎么固定？跟我用这个探针作用有区别吗，比这个探针更简单吗？ 五、关于使用浮子开关的问题 浮子开关对水面深度有使用要求，要求在水面深度在４０ＣＭ以上，本装置水面达不到这个高度，无法使用浮子开关，所以，要用探针。有朋友问，用裸线做探针不行吗，行，但寿命不如不锈钢的长久，差好多呢。 六、关于费电比水贵的问题 先看每天节约多少水，冲一次约６升，一天最低８次，４８升，４８/１０００＝０.０４８（方），钱数０.０４８Ｘ３.８８＝０.１８６２４（元）。壹毛拐分陆。 再看电费，自动控制器最大功率２Ｗ，电磁阀３Ｗ，水泵３０Ｗ。当马桶冲完需要上水时，水泵每次工作约３０秒（照片），  电磁阀工作时间更短约１５秒（电磁阀和水泵，只有在马桶没水的时候才会其中之一开始工作，平时是不工作的，不耗电）。现在按自动控制器长期通电计算，控制器每天耗电２Ｘ２４/１０００＝０.０４８（度），按耗电最大的水泵计算８次，耗电３０/６０/６０Ｘ３０/１０００Ｘ８＝０.００２（度）。一天共耗电０.０４８+０.００２＝０.０５（度）。按５角电费计算，０.０５Ｘ０.５＝０.０２５（元）。二分半钱。 以上是按满功率计算的，实际上不在家的时候可以把自动控制器关掉的，如果冲完就关，需要时再开，那么自动控制器每天耗电８Ｘ３０/６０/６０Ｘ２/１０００＝０.０００１３３３３３（度）。一天总耗电０.００２+０.０００１３３３＝０.００２１３３３３３（度） 随时关的时候钱数０.００２１３３３３３Ｘ０.５＝０.００１０６６６６６５（元）壹厘钱，１０天才壹分钱电费。 说电费比省的水还贵的人，你的根据在哪里？  七、关于漏电的问题 自动控制器工作电压是直流８Ｖ，是通过一个２Ｗ的普通１２Ｖ变压器将２２０Ｖ交 流变成１２Ｖ直流之后，又经过一个８Ｖ稳压给数字电路ＣＤ４０８１供电的，探针的工作电压是直流８Ｖ，电磁阀的工作电压是直流１２Ｖ，不会有漏电的问题的，唯一使用２２０Ｖ交流的是水泵，这个目前技术也是成熟的，水泵是水族箱里使用的那种，目前还没有发现有水族箱水泵漏电的报道。 八、 有朋友还有另外别的设计思想，都非常好，很值得我学习，我会根据你们的经验加以改进的，但是，总的原则不能忘，就是节约是目的，而不是一味的追求完美。希望朋友们能设计出更好的装置，让大家有个更好的选择。  九、关于废水混入自来水管道的问题 不可能出现这个问题，请参考电磁阀工作原理，它是有止回阀的。拆个湘君FDZ-DC12V 4D型电磁水阀|http://bbs.mydigit.cn/read.php?tid=2062692 看止回阀照片－－  #p#分页标题#e#十、关于设备费用能用好长时间的问题 先问一个问题，买汽车的钱如果坐公交，差不多应该可以坐一辈子了吧，为什么人们还想买个私家车呢？钓鱼发烧友一个鱼杆的钱差不多能买一辈吃不完的鱼吧，他们怎么不直接去买鱼吃呢？我们玩电子论坛是干嘛来的，不是为发烧而来吗，不是到电子论坛发展经济的吧？ 转入正题，设备寿命问题，拿里边最贵也最容易坏的水泵来计算。设寿命为一年，每天工作２４小时不停一年会坏，每天工作一小时，２４年会坏，每天工作０.１小时（６分钟）２４０年才会坏，而实际每天工作时间是８次Ｘ３０秒/６０＝４分钟，能工作的时间是６/４Ｘ２４０＝３６０（年）。也就是说按一年寿命计算，每天工作４分钟，实际使用寿命是360年。那咱们把各种因素都放进去，按１/１０寿命算，就是说寿命只有一个多月，那也可以使用36年。这个水泵价格是45元，基本上是用一辈子了。其他元器件就不用再算了吧。 十一、关于储水池清理的问题。 清理很简单的，两个池子同时拉出来，盖子打开，直接用刷子刷就行了，刷完倒马桶里冲走就行了。另外，说池子不脏是假的，说没有味也是假的，但是，脏一点有什么关系呢，下水道也是很脏的呀，不是一直在用吗，只有到了堵塞时才会清理它是不是。这个水池也一样呀，只要水路通，能冲，干嘛去管它呢？至于味道，没有想像中的那么大，都有盖子，盖上盖子味道出不来的，谁也不会打开盖子没事了就去闻闻吧，嘿嘿。什么时候需要清理呢，就是水泵抽不出水的时候才用得着清理，根据水泵的原理（参考看前边文章图片）坏的时候不会太多，基本不用管。最少，我现在已经用了快两个月了，没动过它，一直工作的好好的。实践是检验效果的最好办法，不能光靠想像。本人也不是神，味道大了一样受不了，事实上，我现在一直在用，没有被味道所困扰。如果你觉得我忍住味道非说没味道，那我图什么呢？ (责任编辑：admin) |
