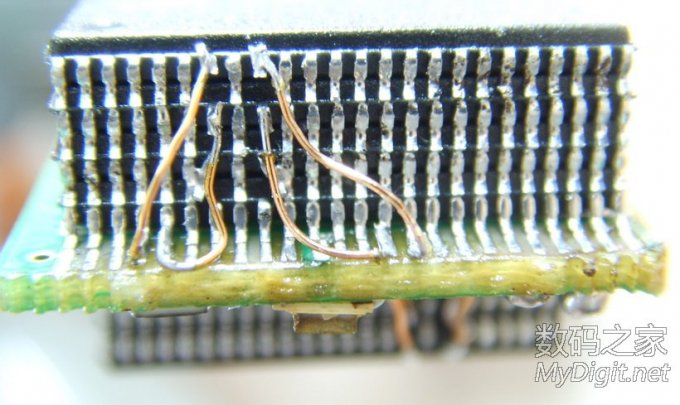

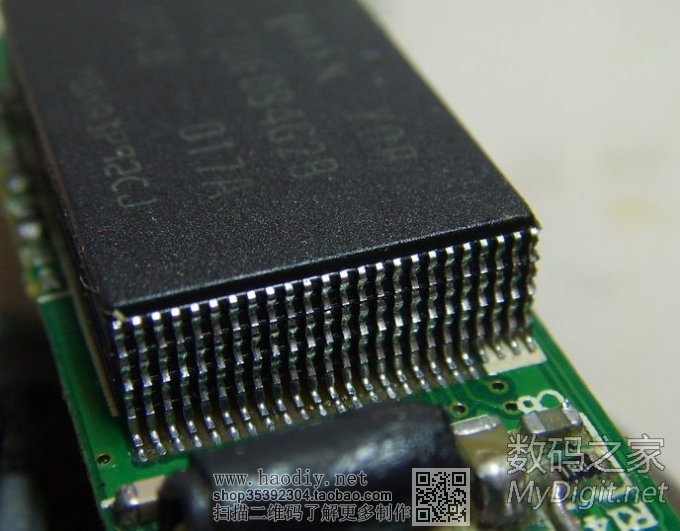

前几天发了一帖，感谢坛里XD们的鼎力支持！ 前几天的帖：http://bbs.mydigit.cn/read.php?tid=246000 鉴于还有不少XD不知道怎么飞线，今天我又折腾了一个。 F的原理，大家参考舞动e的帖子就可以了，我不多说 http://bbs.mydigit.cn/read.php?tid=149934 这回是8片F。够给力了吧！已经是4CE主控的极限了。 外壳暂时没时间搞了，等买了电磨再好好打磨一个，前几天那个手工磨的，贼累人！ 速度也是意外的给力，以为AU6983速度就是那样了。原来上SLC是可以发挥它的潜力的。 上图吧，本人文笔不行，大家将就看吧！ 首先叠焊第三、四片，由于是单CE的F，也就是说CE跟RB都是9脚跟7脚有用。其它456跟10、14、15是NC的。弯好所有脚后，把7脚向左歪向旁边的6脚；把9脚歪向旁边的10脚。焊好之后如图

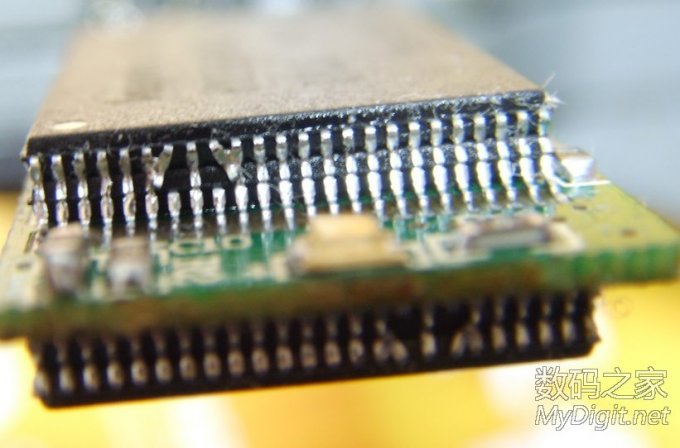

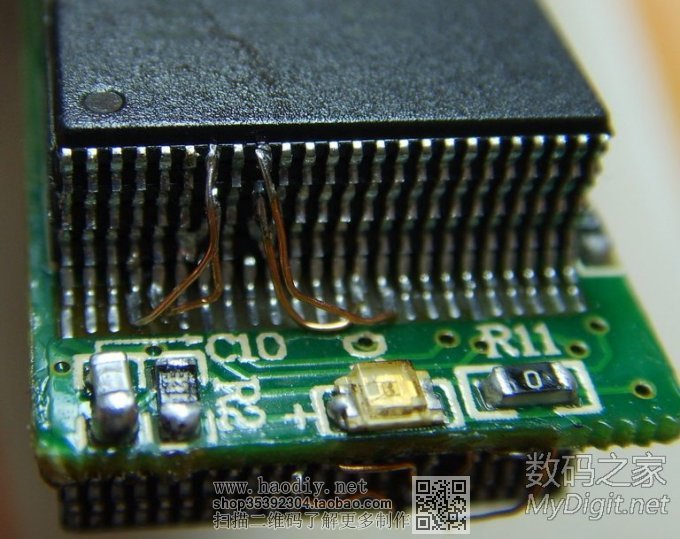

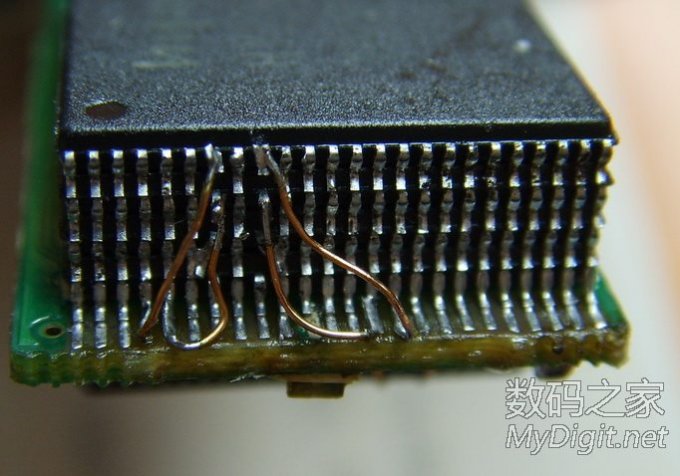

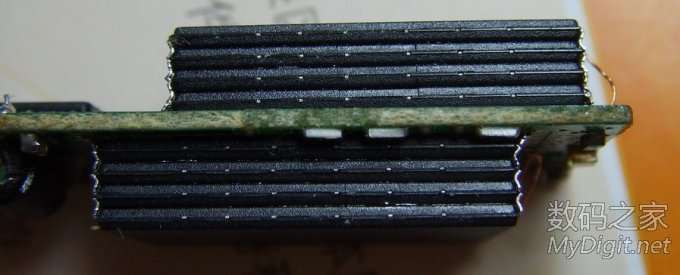

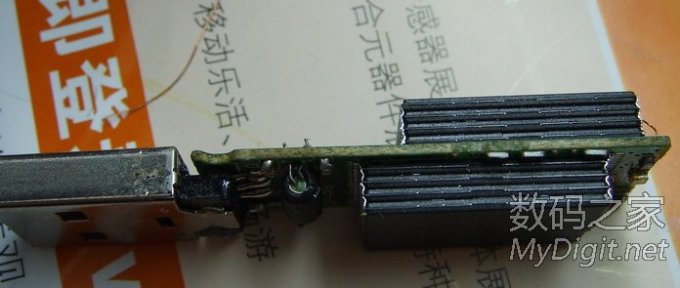

接下来把第五、六、七、八片Flash的脚弯好，然后把7脚跟9脚挑开来，记住要温柔，不然杯具了别怪我。 然后加锡拖焊（这个焊接老手都会吧？）。要保证各个F的平面之间没有杂物，不然会不平，焊接就要返修了。 下面图是我焊好的，飞好线的样子了。过程因为只有一个人，没法拍照呢！将就看吧 飞线顺序是，第三片（单层的第三）F的7脚飞至底下F的5脚，9脚飞至底下F的14脚； 第四片（单层第四）F的7脚飞至底下F的4脚，9脚飞至底下F的15脚。 另一面的如法炮制即可！ 上图吧：

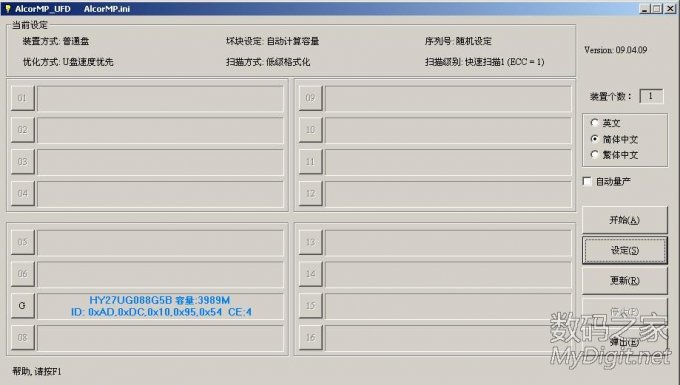

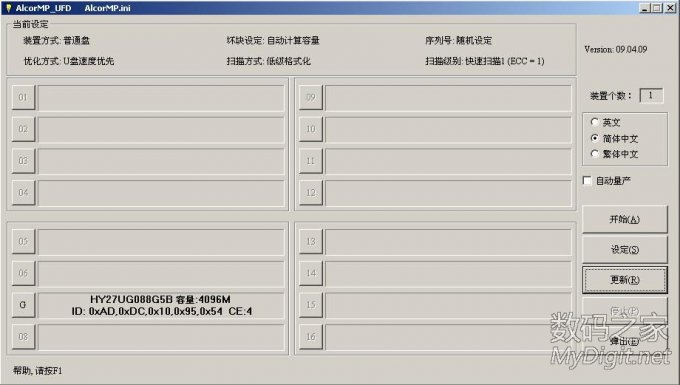

量产： 我就奇怪怎么量产软件检测出来的F型号不对呢？明明是HY27UF084G2B。检测出来却是HY27UG088G5B。估计是量产软件的原因吧

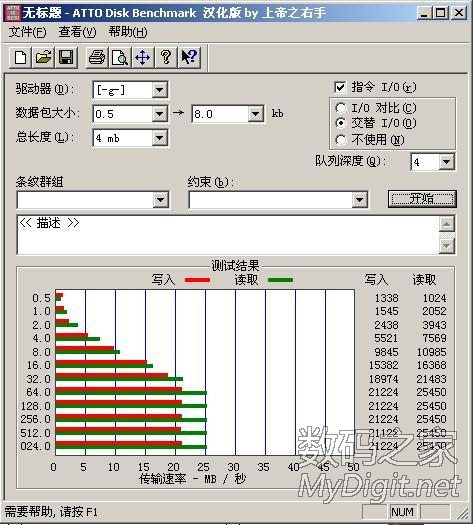

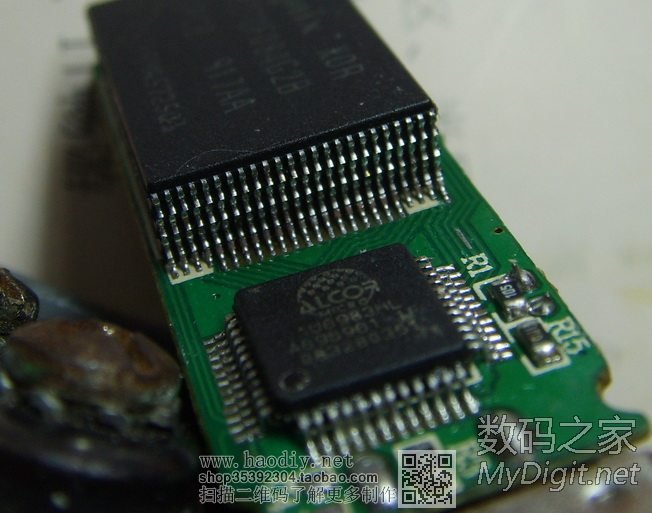

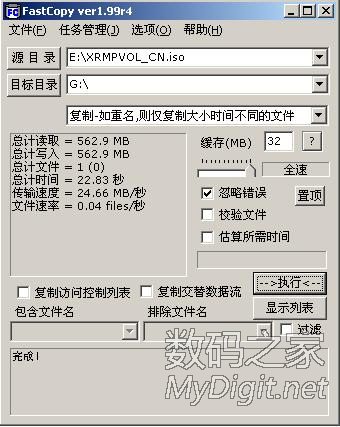

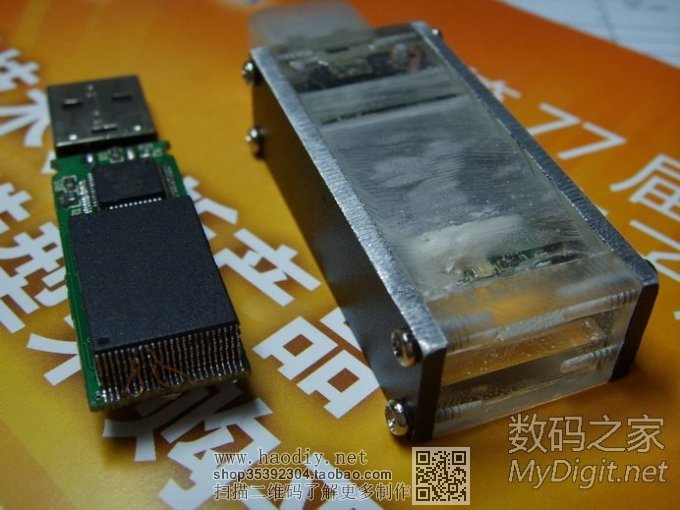

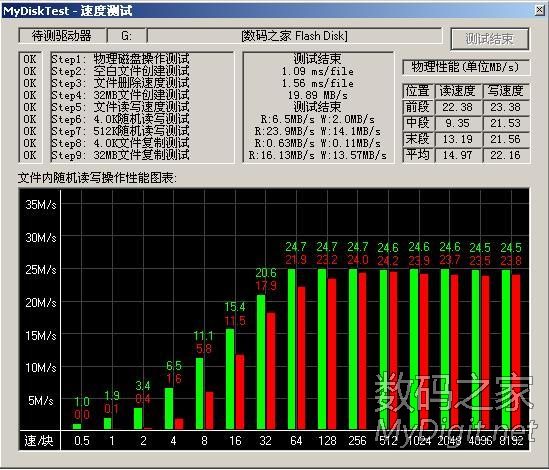

继续上速度图，速度还算给力吧？！ 跟前辈的合影  MDT的测试  Fast Copy的  还有ATTO  (责任编辑：admin) |
