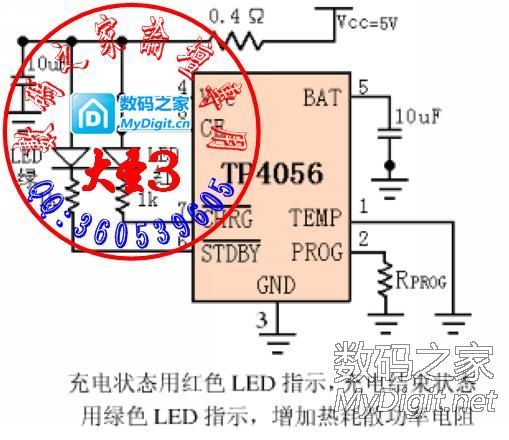

制作个TP4056的电路板，给18650电池充电。没什么技术含量，只是成功了而已，不过呢，这次热转印没有用过塑机，用了电熨斗，期间找了块儿1MM厚的硅橡胶板，充当熨斗和转印纸之间的过热介质，硅橡胶板耐高温，柔软，与熨斗和转印纸之间解除紧密，转印效果不错。光说不练，等于没干，呵呵，看官请看，上图 这是公版电路图，出自咱们坛子

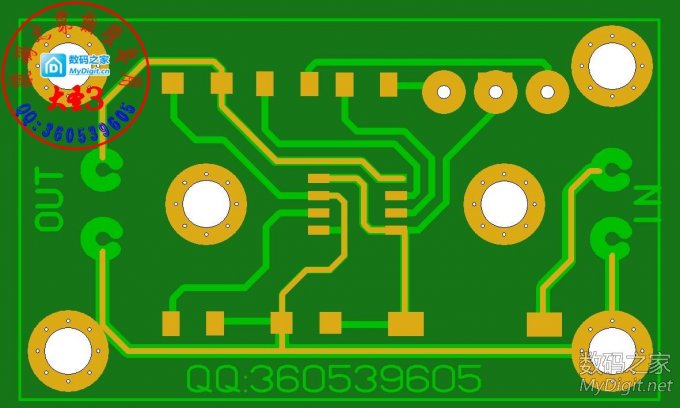

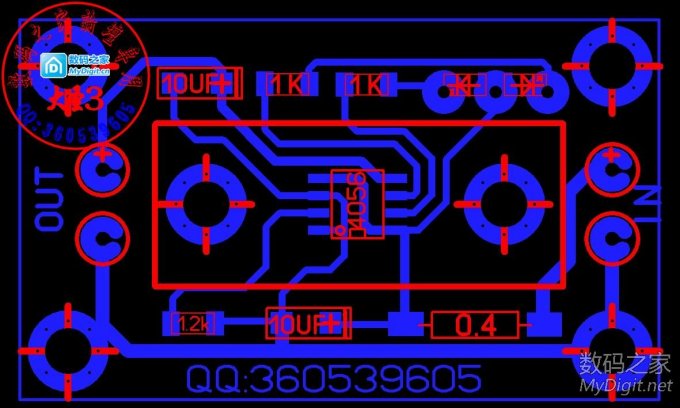

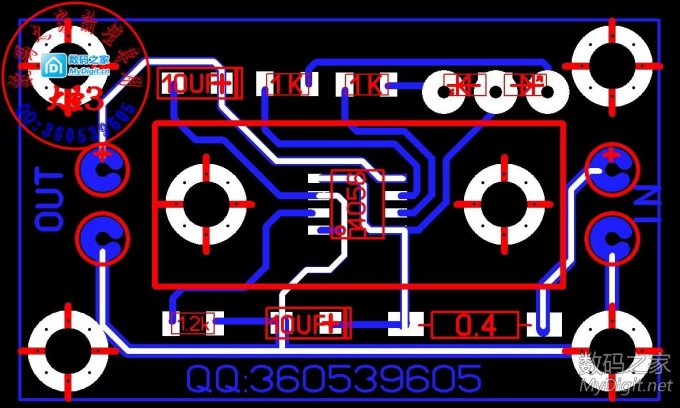

LAYOUT50画的PCB

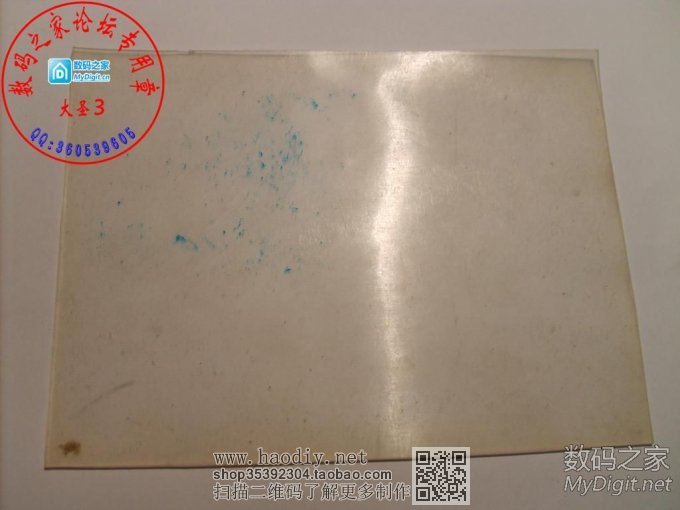

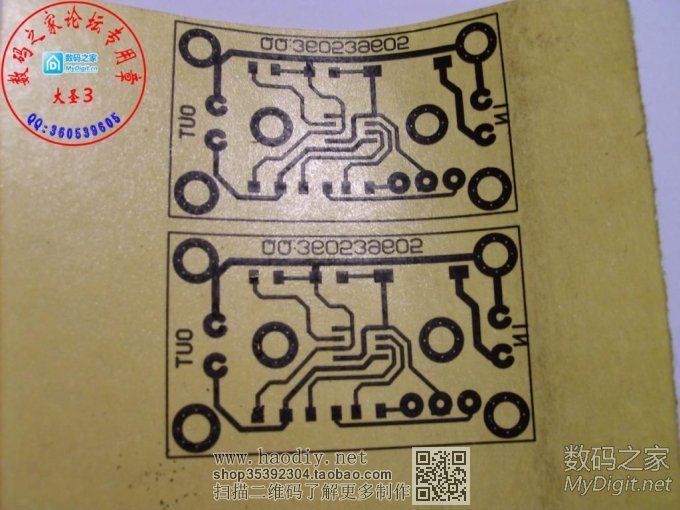

HP6L打印的热转印纸（就是不干胶背纸）

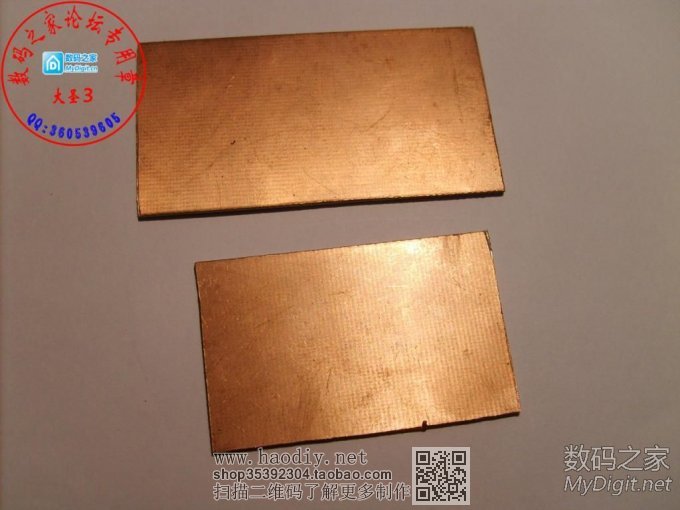

覆铜板边角料

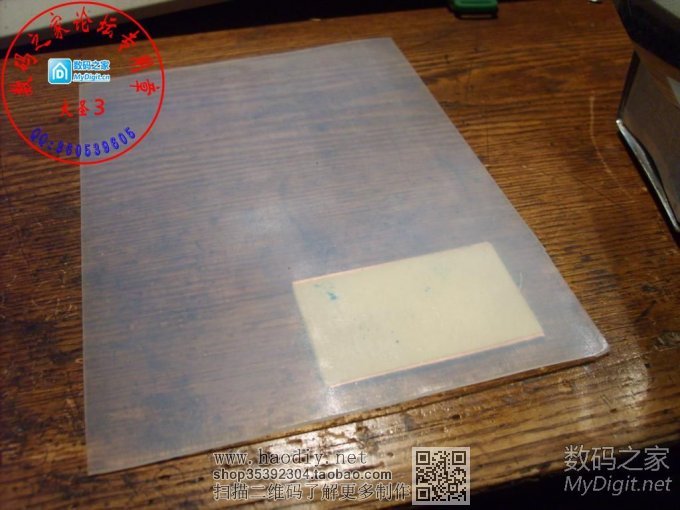

1MM硅橡胶板

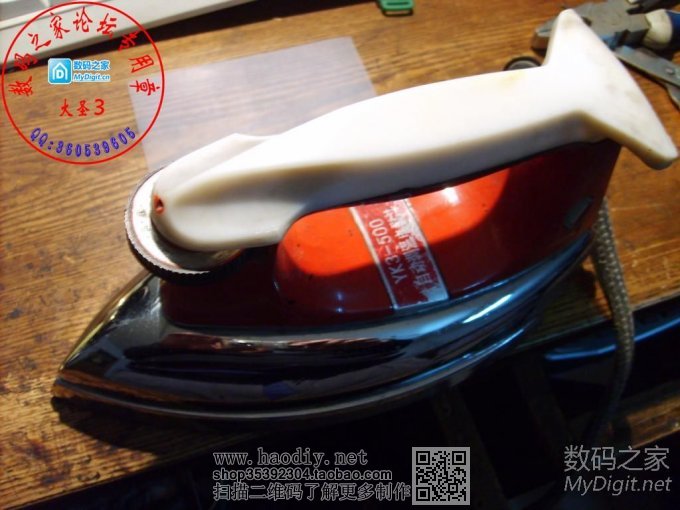

调到最高温，高温按压1分钟

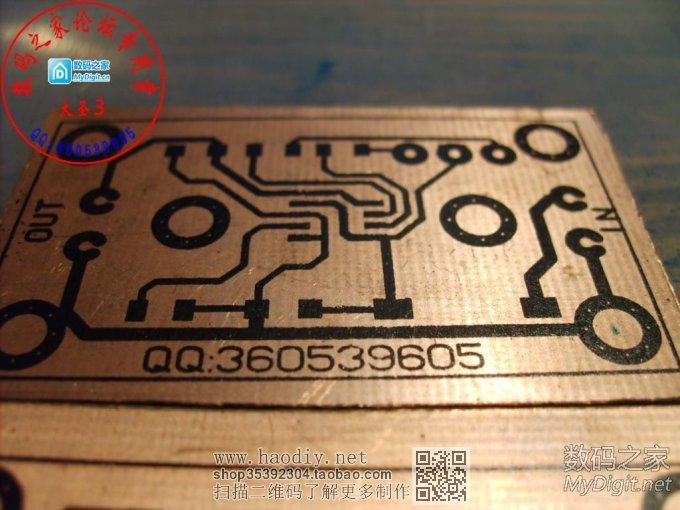

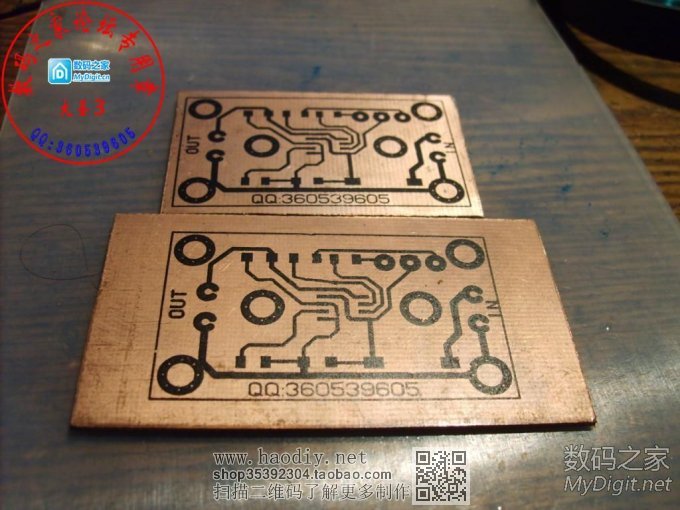

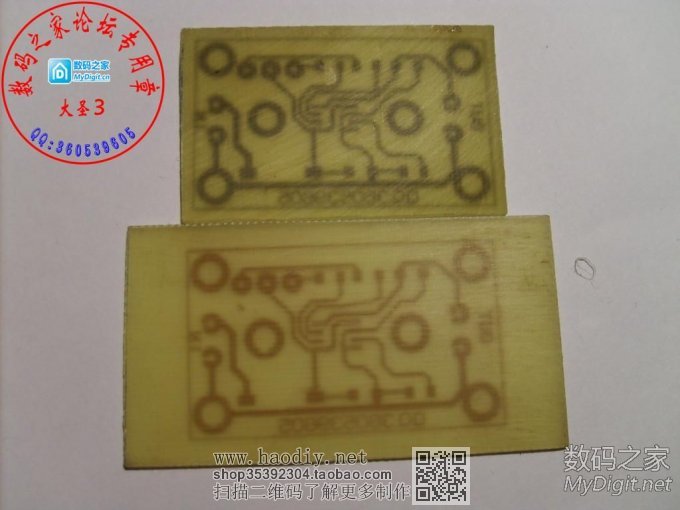

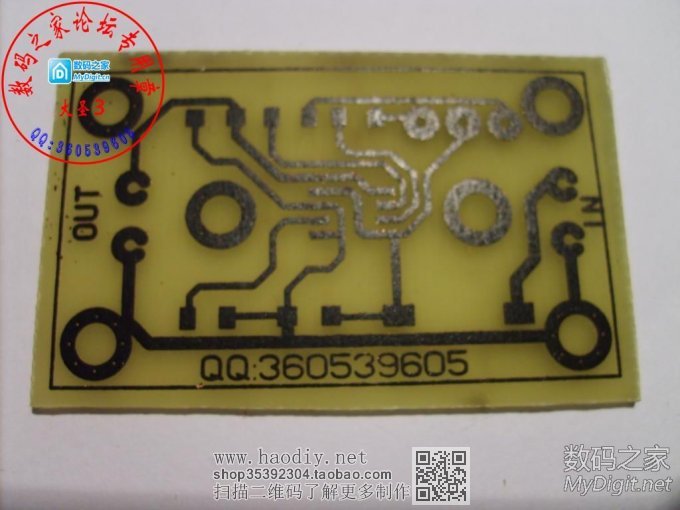

转印完美
盐酸+双氧水腐蚀的

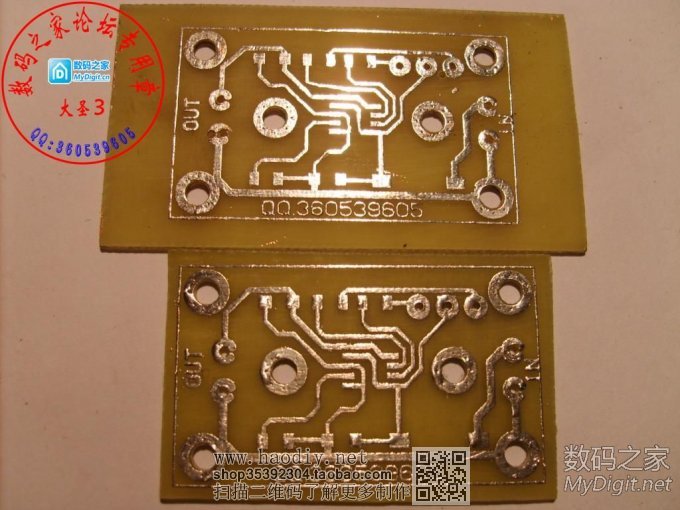

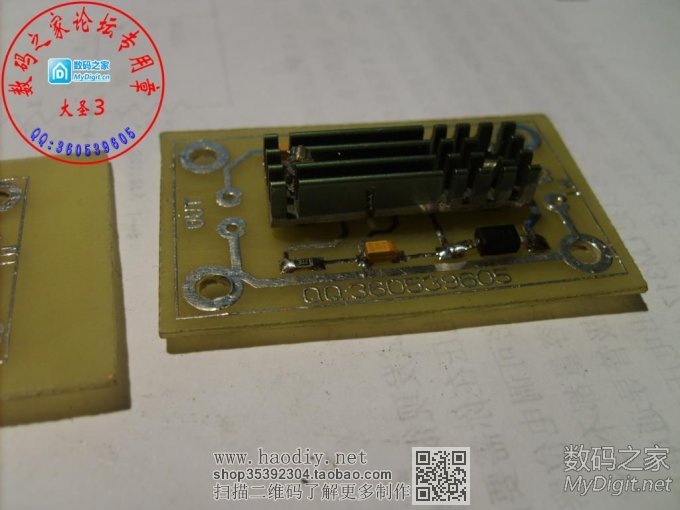

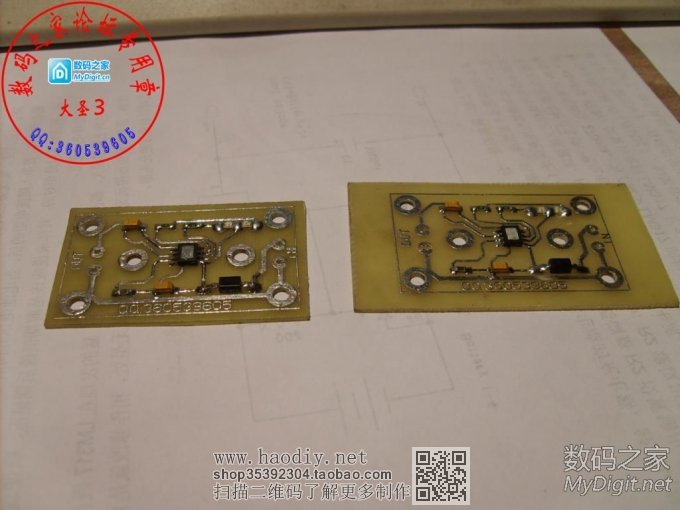

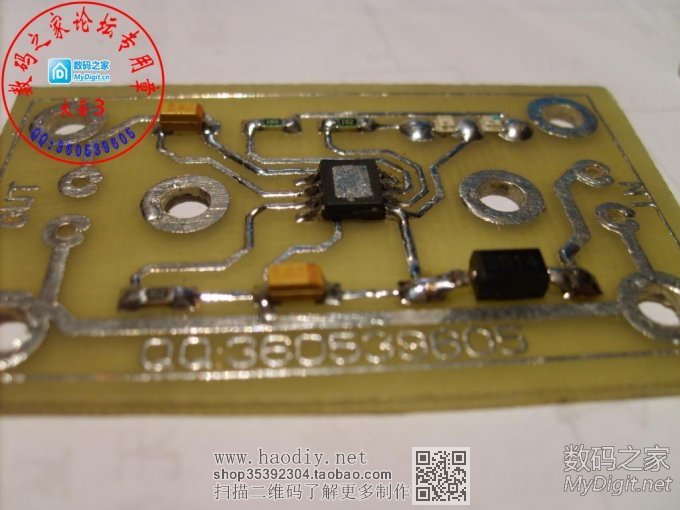

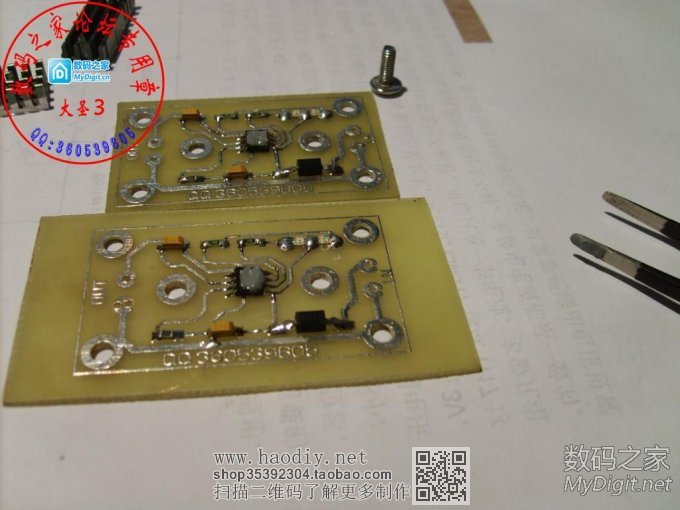

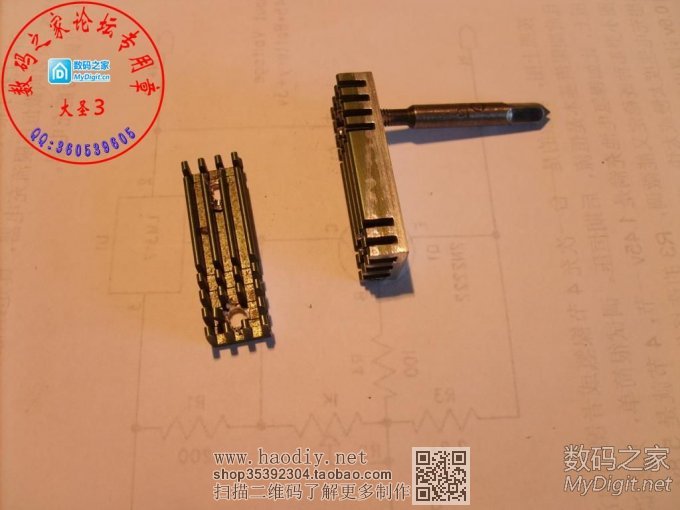

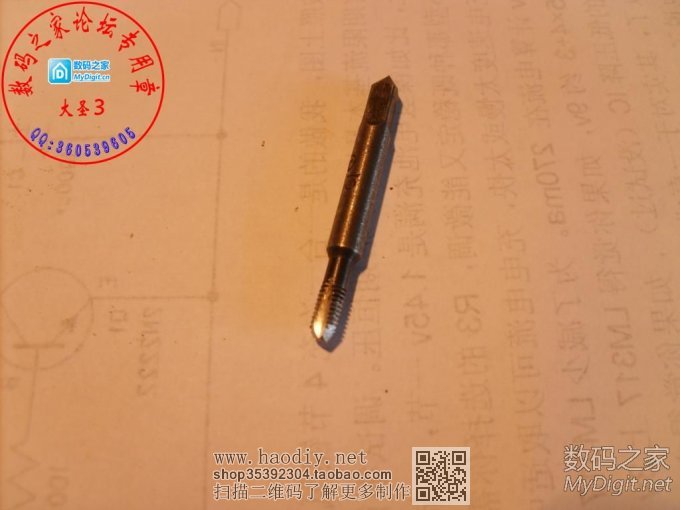

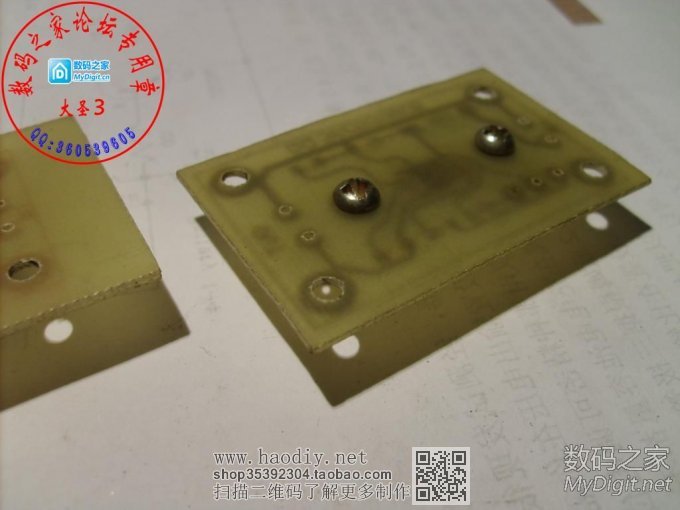

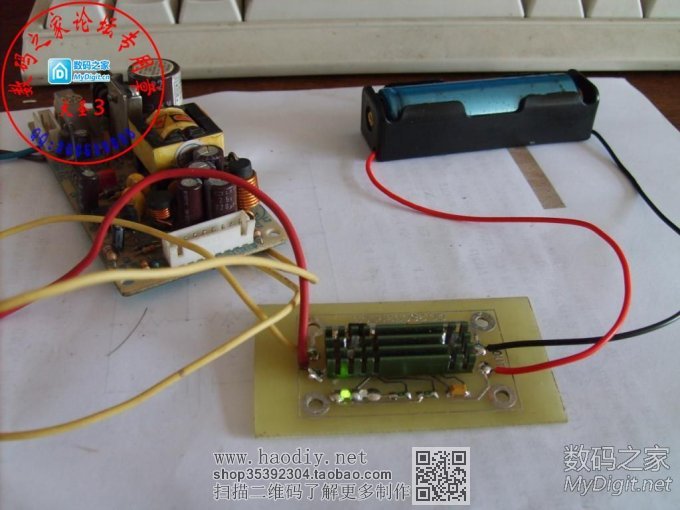

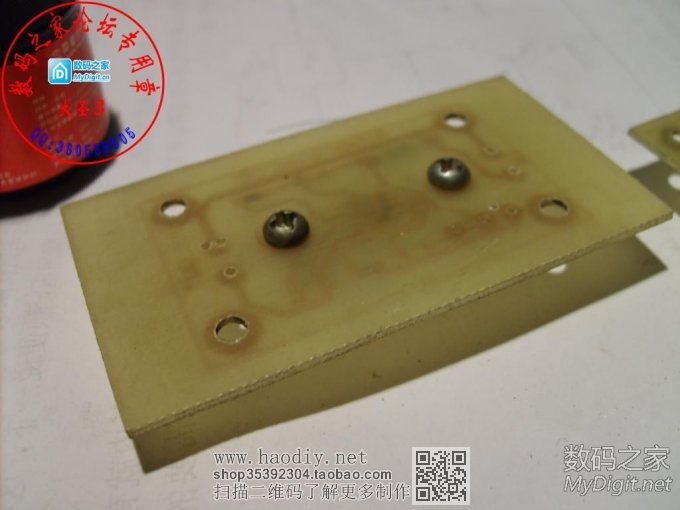

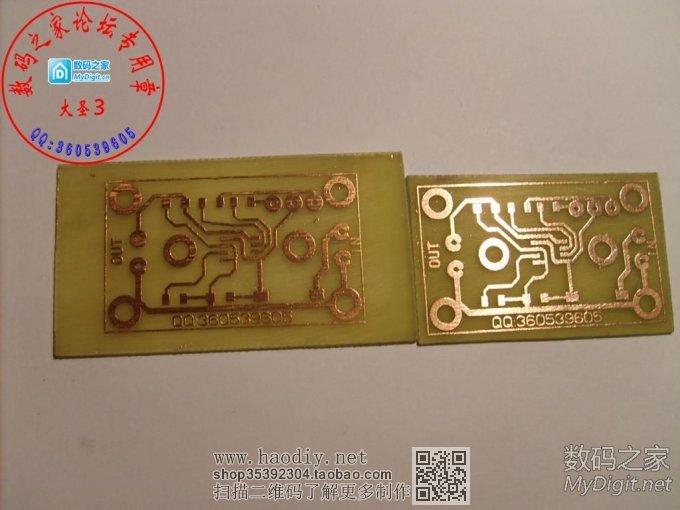

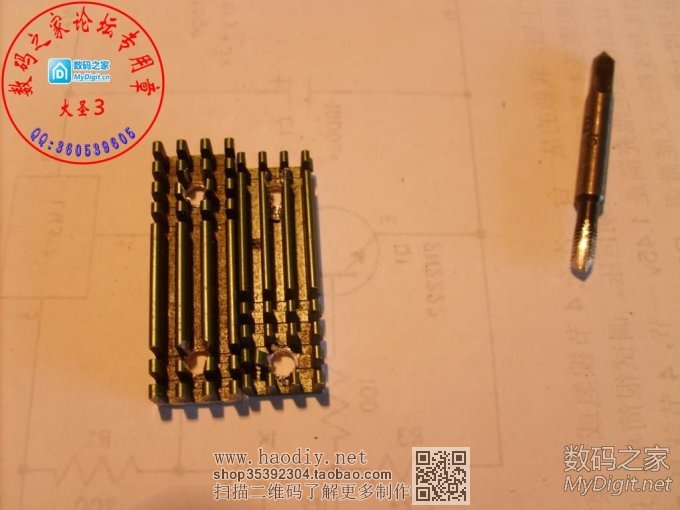

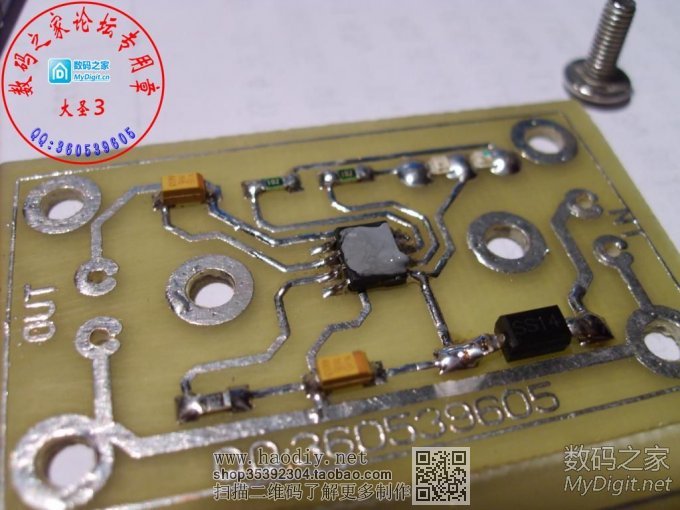

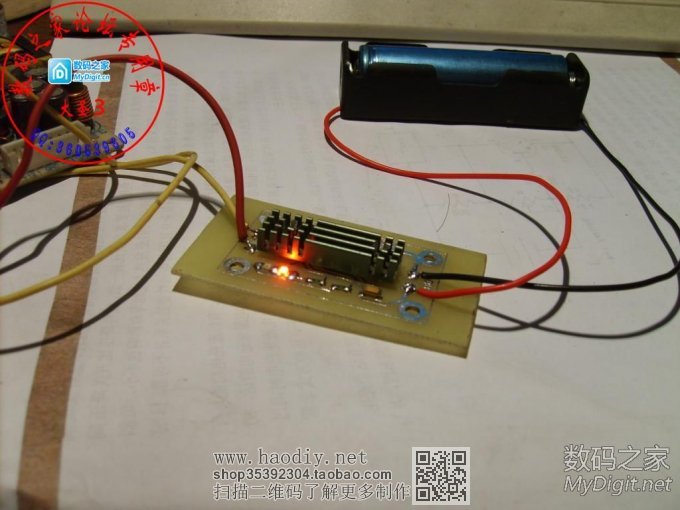

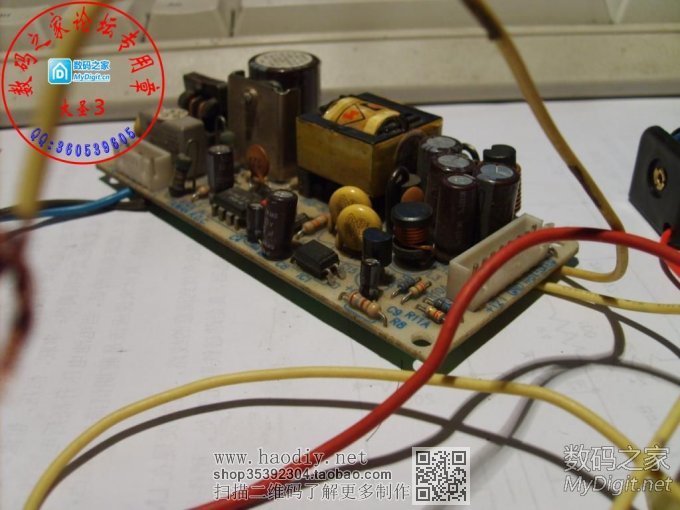

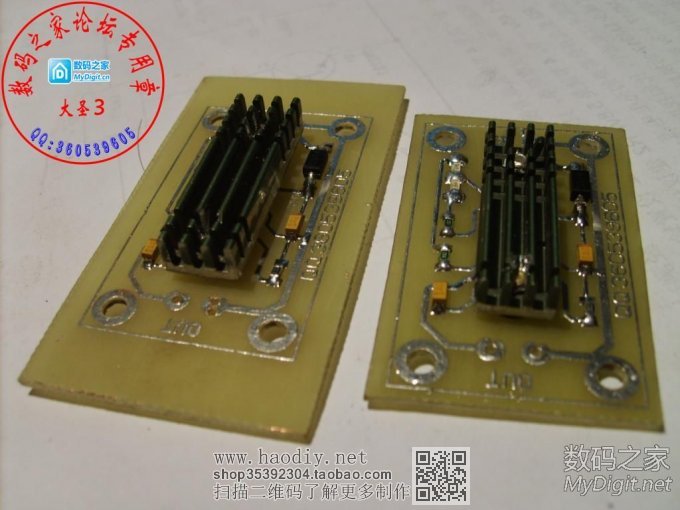

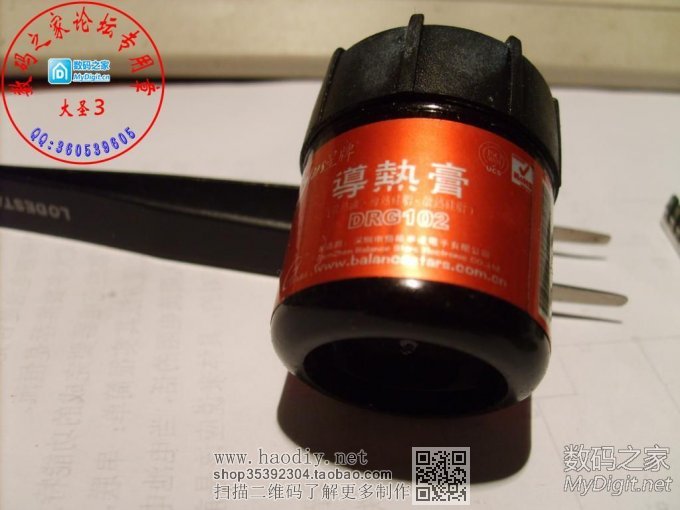

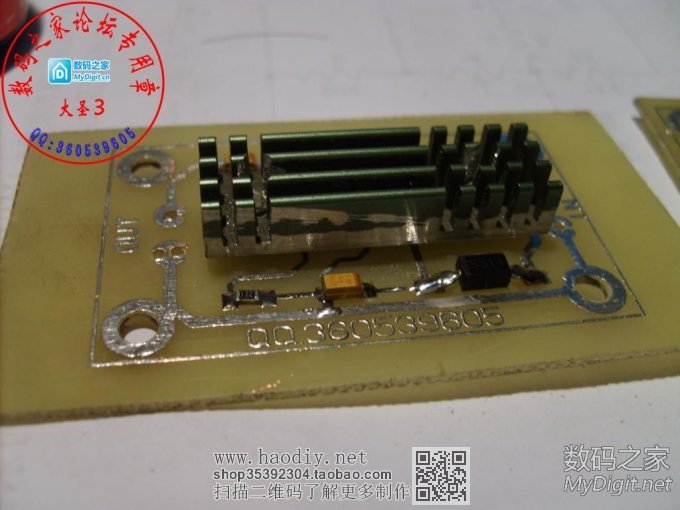

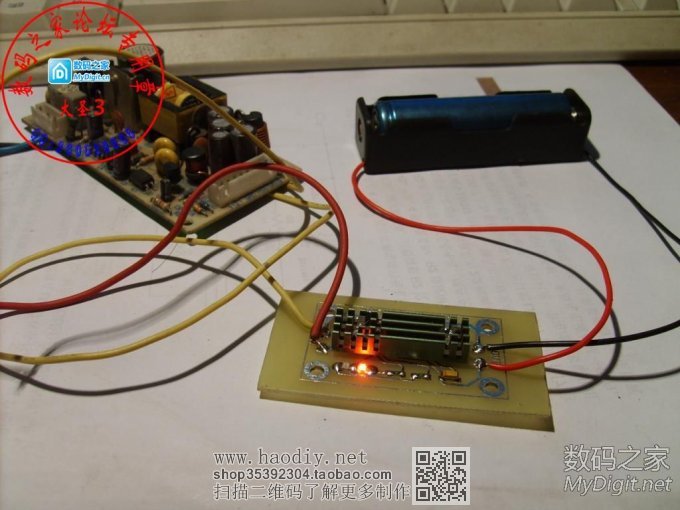

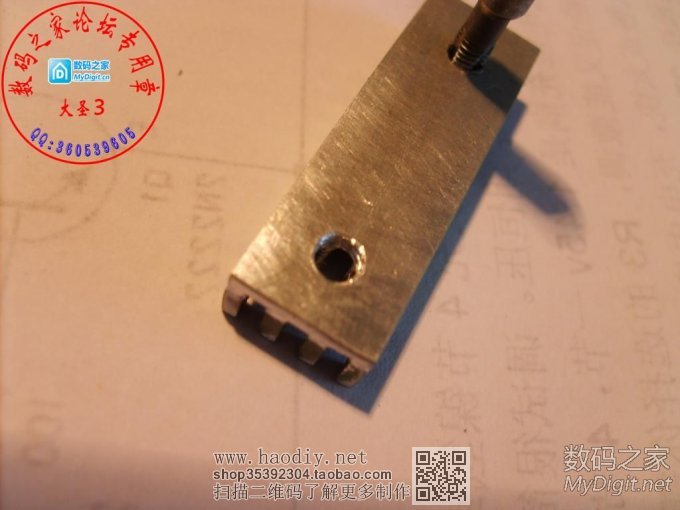

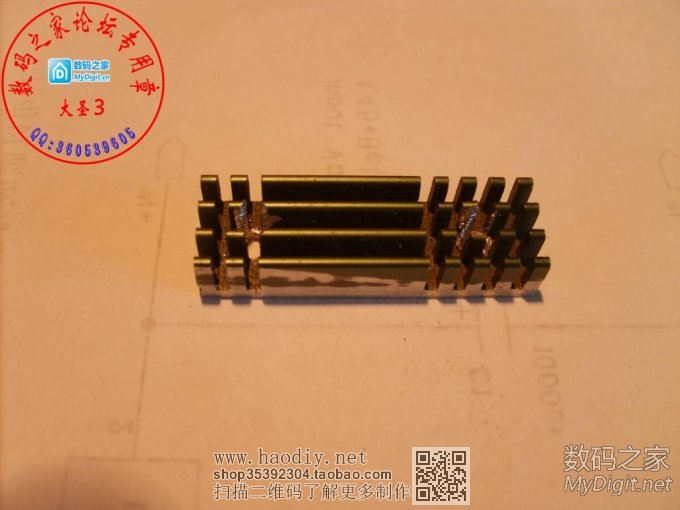

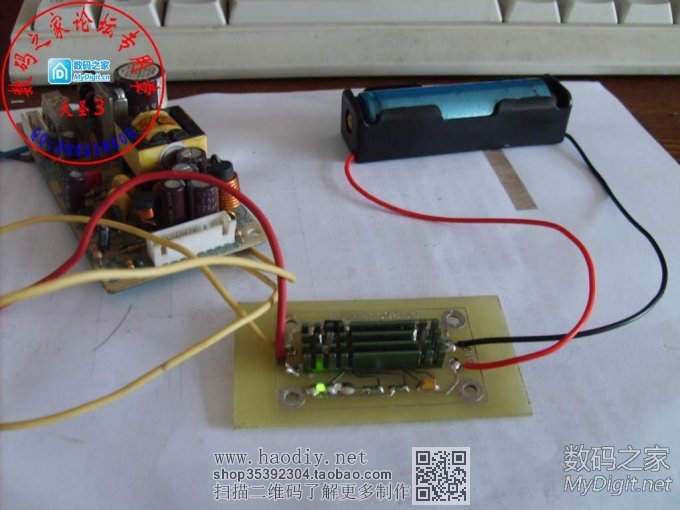

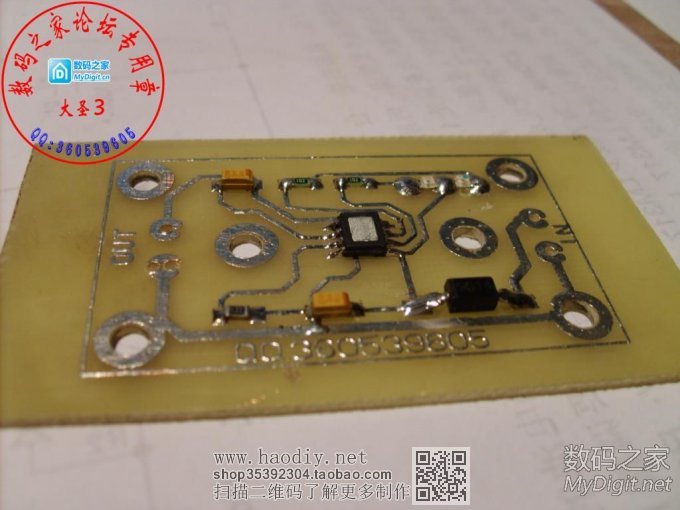

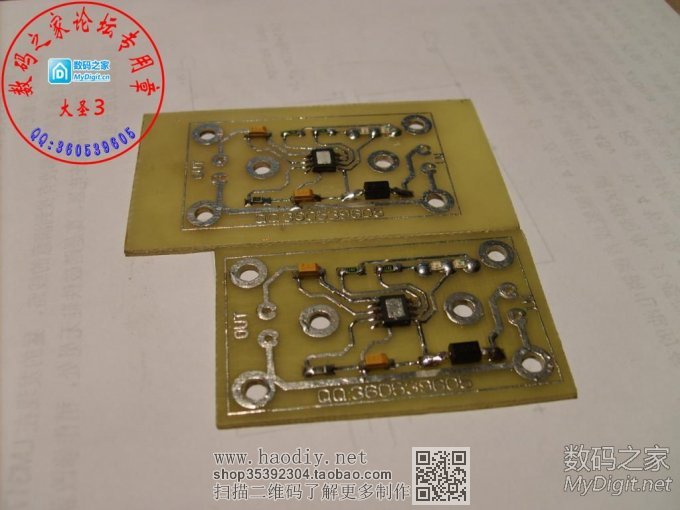

去掉碳粉后  占楼继续发图。。。。。。  PCB镀锡后  3MM手用丝锥  散热器钻孔，攻丝，散热器是用奔三北桥散热器切割的，这个搞得夸张了，其实在芯片上焊上个铜片就足够用了     受咱们坛子里的朋友的启发，采用死虫法安装芯片，方便散热器安装     导热硅脂  抹上硅脂   安上散热片  接着发图。。。。。。    焊接组装完成  5V1A的电源（TAIWAN）  充电中。。。。。。   充电完毕。。。。。。   充电美女一枚，呵呵！
