一步一步改长城ATX-250SE -P4为可调电源过程

时间:2017-07-23 22:05来源:数码之家 作者:zzy_85569381 点击:

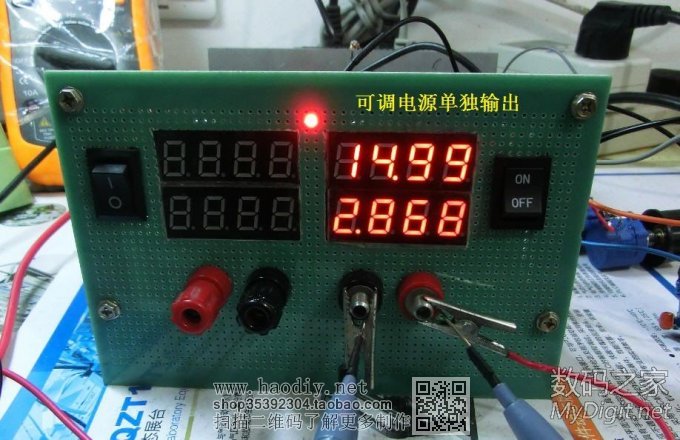

本来要把可调电源和电子负载合体的,现在还有点配件没到,没有最后完工呢。现在先把ATX电源的改造过程发上来,供后面要改的人参考。 如果看多了怕晕,记住拆成上边的样子就行了。我只是想按步说明一下拆下去的每个元件是干什么用的。|数码之家
本来要把可调电源和电子负载合体的,现在还有点配件没到,没有最后完工呢。现在先把ATX电源的改造过程发上来,供后面要改的人参考。
一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

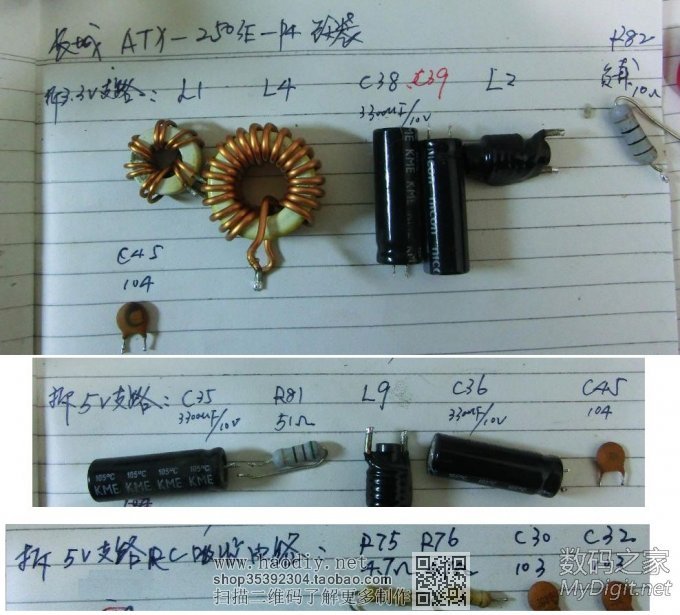

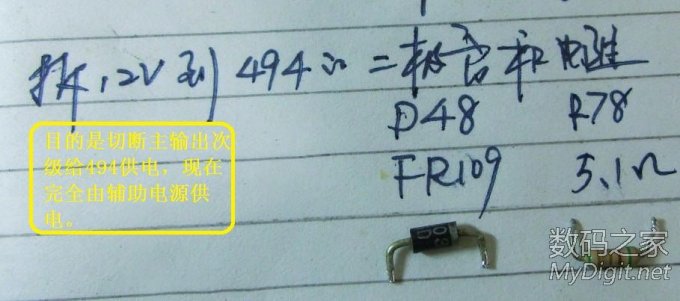

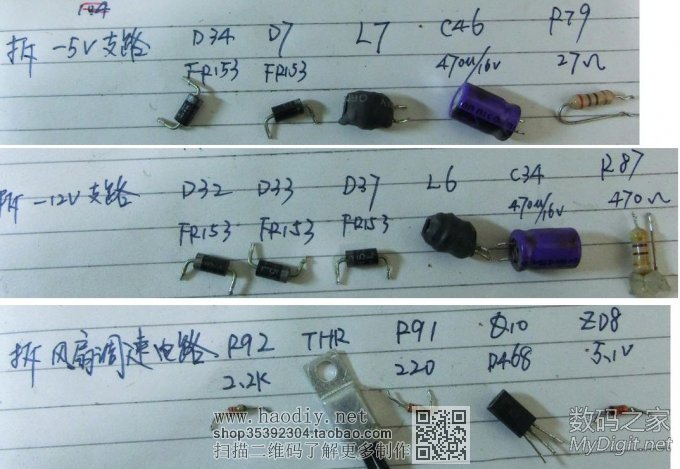

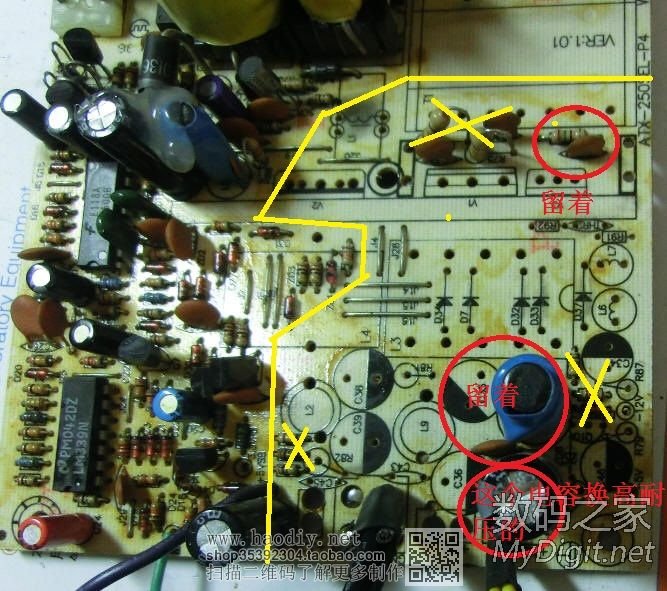

如果看多了怕晕,记住拆成上边的样子就行了。我只是想按步说明一下拆下去的每个元件是干什么用的。

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

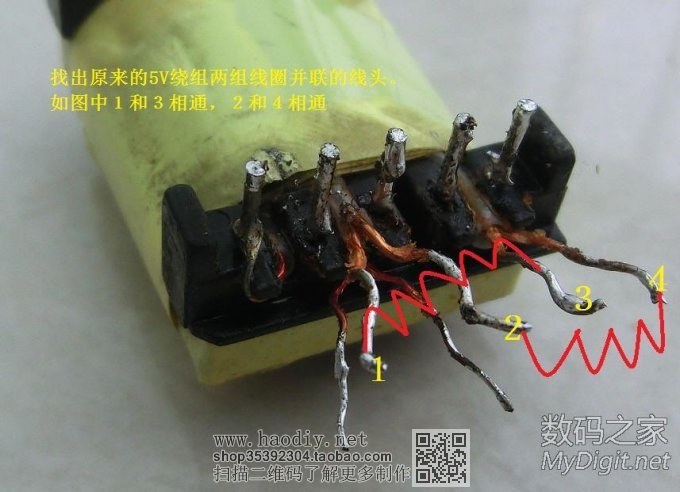

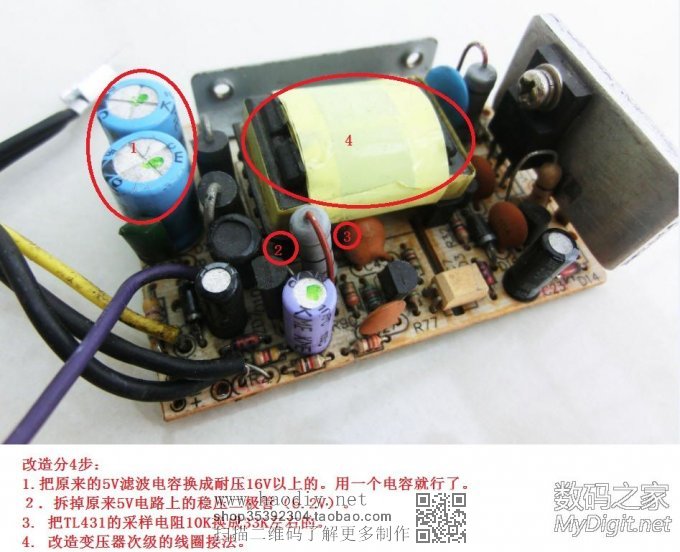

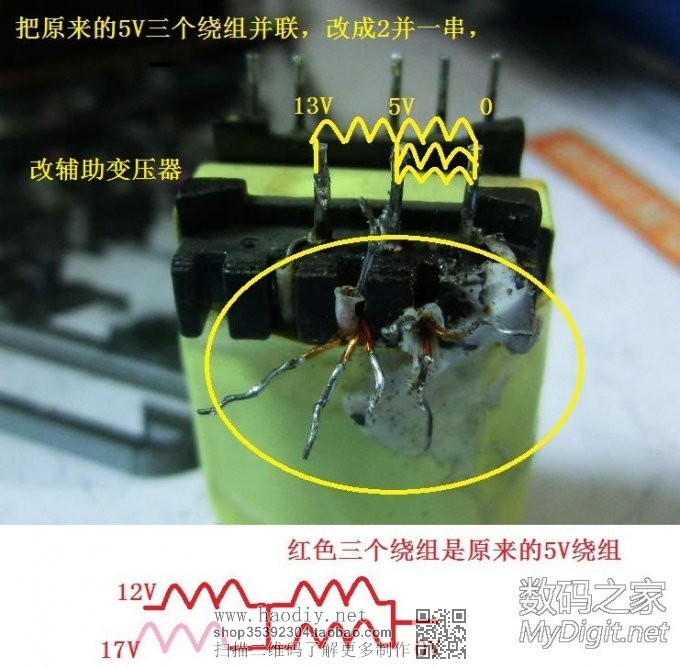

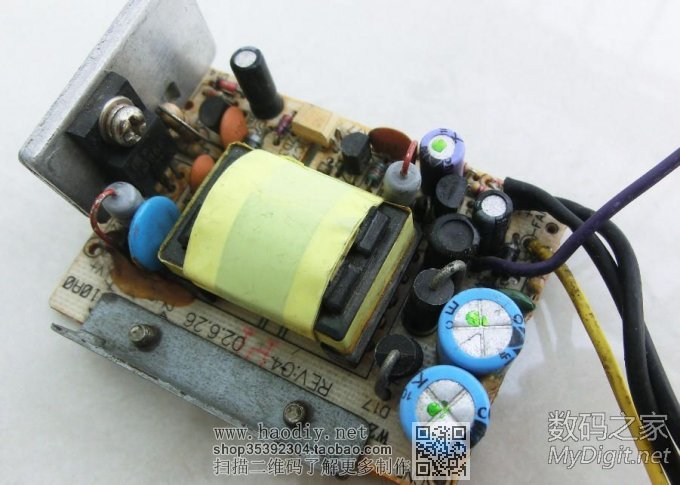

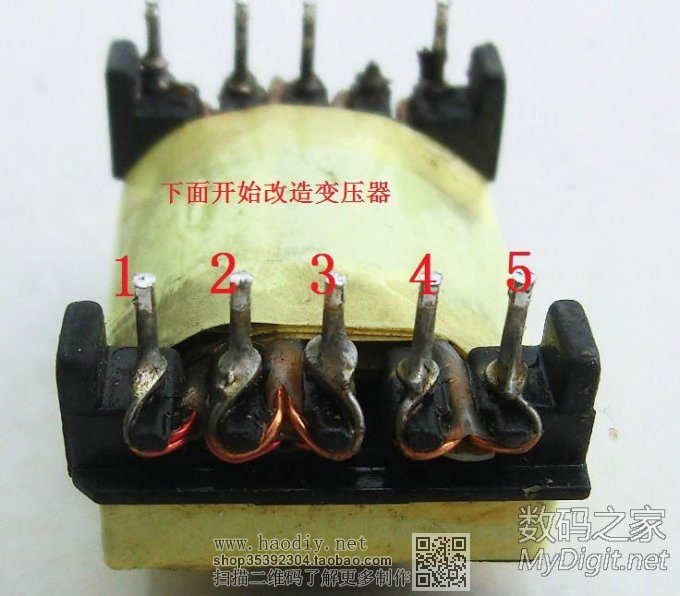

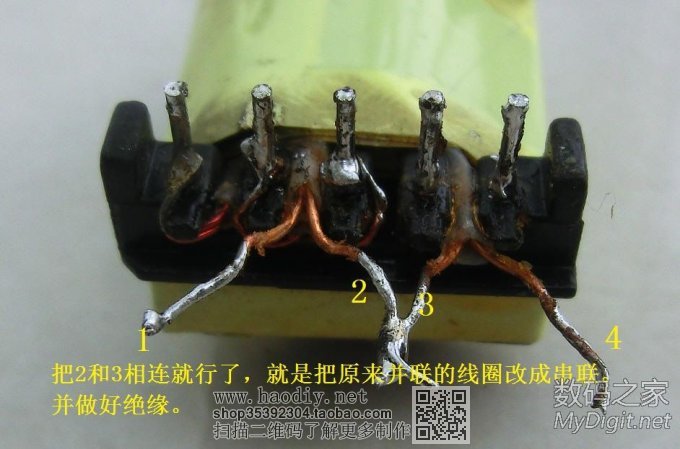

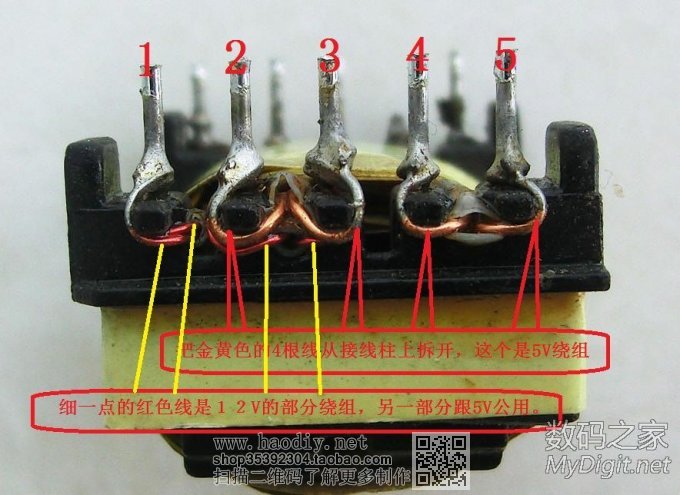

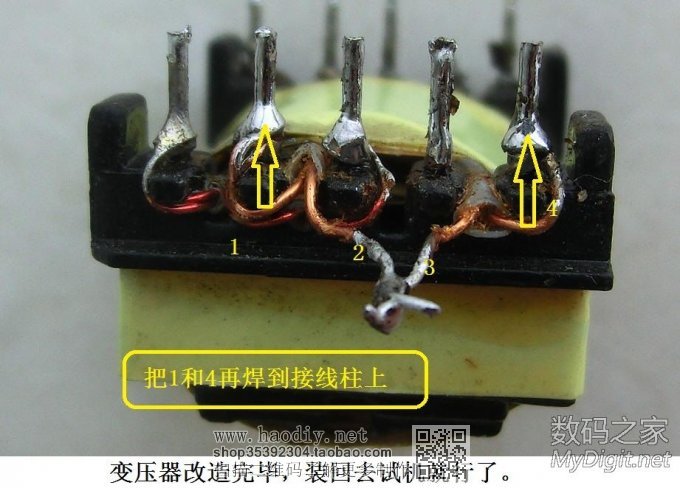

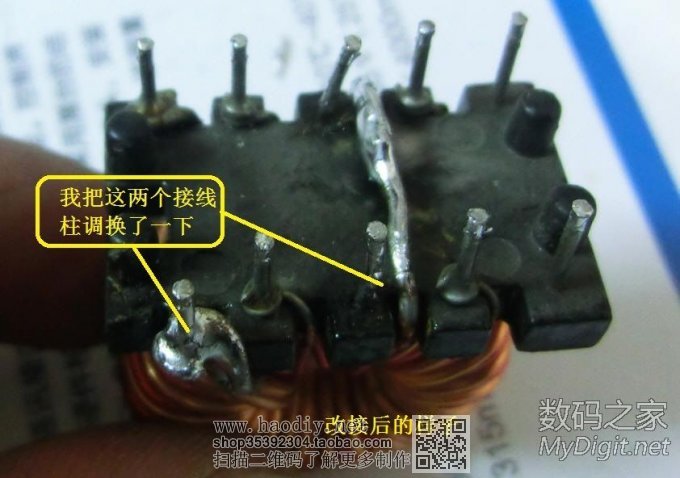

下面是另一款辅助变压器具体改造过程,供参考。
注意:不是这款的电源的。
一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程

一步一步改长城ATX-250SE -P4为可调电源过程
