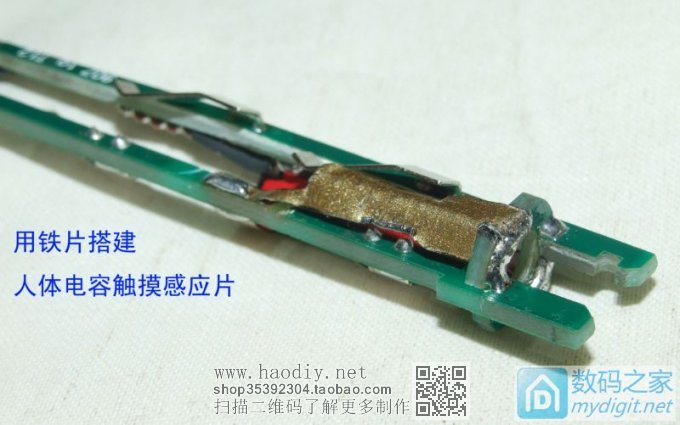

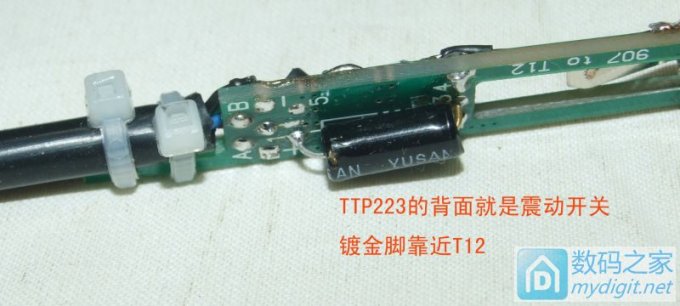

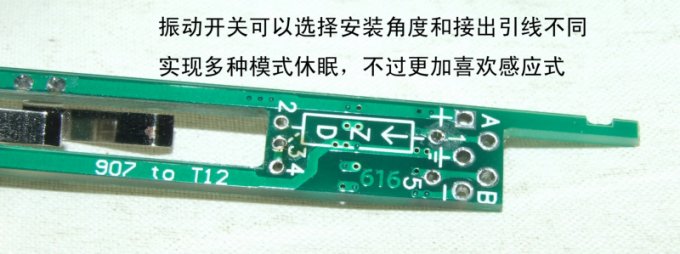

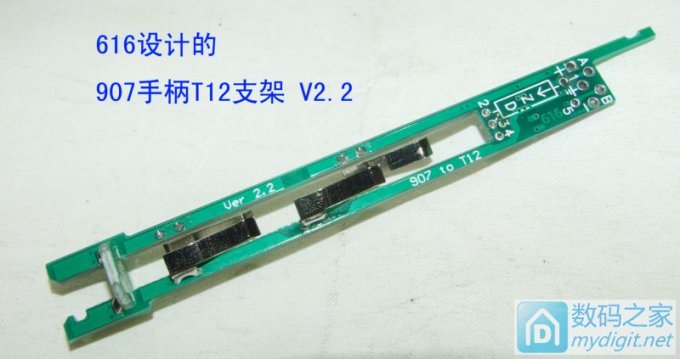

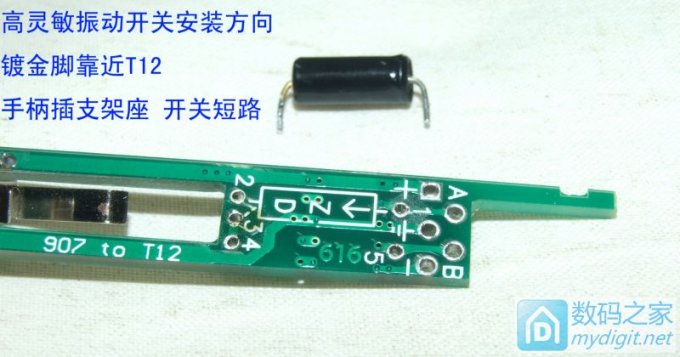

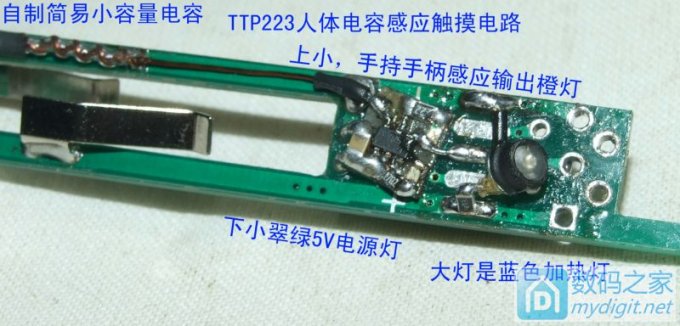

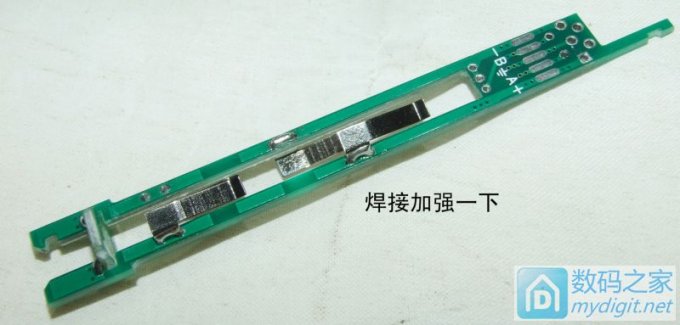

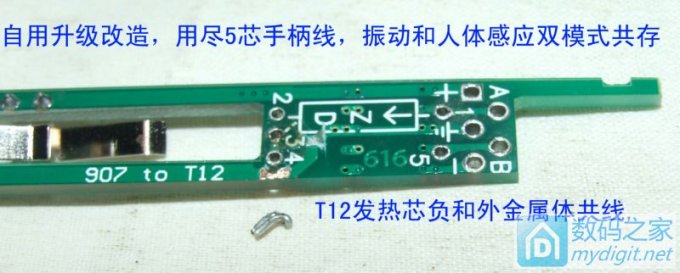

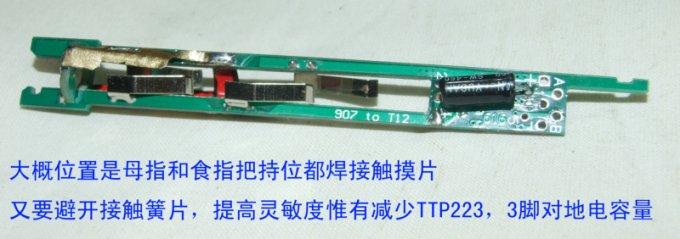

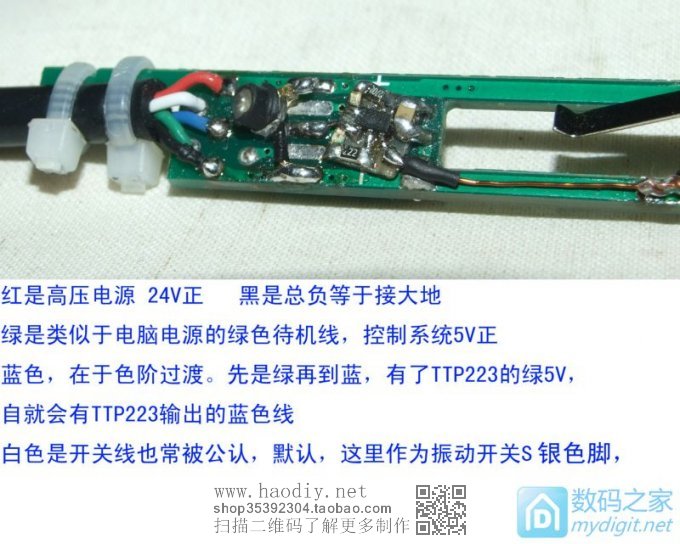

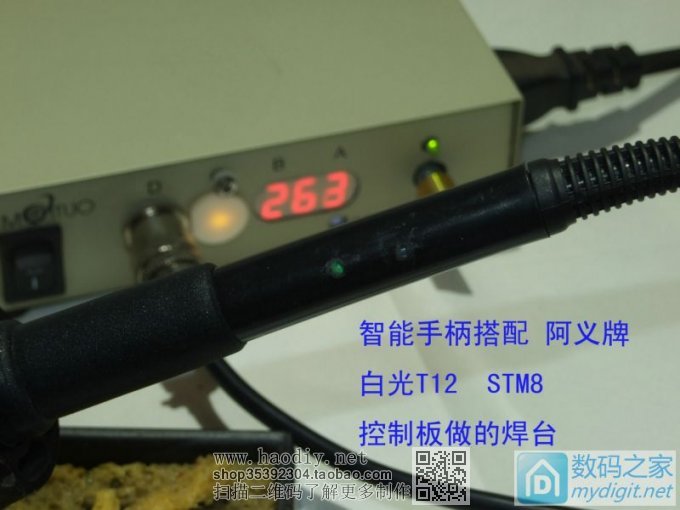

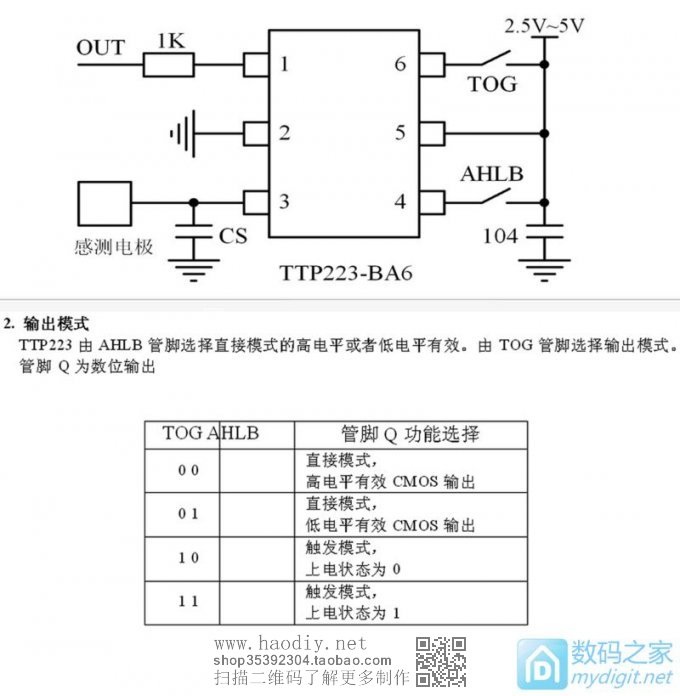

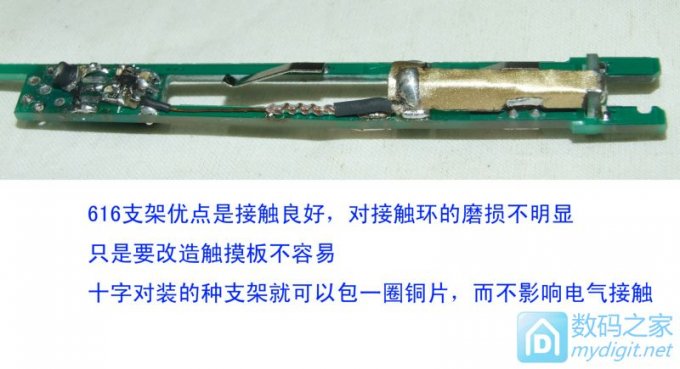

人体电容触摸感应和振动开关，双模式共存的，白光T12智能手柄。自用 手柄就是比较常见的907手柄专门为白光T12改造的，可以随便购买到套件的手柄外筒。 里面使用的接触支架，目前就是两种， 分别是： 616设计的长簧片接触支架，支持振动开关两种接法 例子是：616--V2.2支架 还有就是 十字交叉焊接组装的 接触簧是接插端子里面使用的冷压端子小簧片。支持振动开关。 我使用的是 616-V2.2的支架。在这个支架上再搭焊一组TTP223单路人体电容触摸式感应电路，并同时保留原支架带有的振动开关功能。声明：自用 组成一个人体电容触摸感应和振动开关，双模式共存的，白光T12智能手柄。 可以配合包括：STC STM8 STM32-OLED LM324模拟全兼容等各种白光T12控制板组装的焊台使用。 使用感受分析：一般这些手柄支架都是使用物理开关式作为休眠传感器，反映出使用期间手柄的振动给予震动开关或者水银开关接通与否的状态，主机做出判断休眠与否。但是震动模式，实际上也采集了 来自台面 ，手柄引线的振动情况。很多时候，手柄插在烙铁座上，不太可能不震动的，就算风吹都有可能使引线振动，手碰到引线，工具碰到烙铁座都会振动，休眠很可能不经常出现，只能经常以设定的温度常态恒温，达不到，保温，关机的节能降耗目的。 如果，对于手柄使用与否的判断只针对这手柄是否被拿起来使用的状态，最简单的方法就是；使用感应式，例如：TTP223人体电容感应电路就最适合了。正好也是一个电容感应形式，可以隔着塑料手柄筒实现触摸感应，实现最直接的人机对接。而不需要担心不必要的振动，减弱休眠功能的准确性。体现出最真实的，最人性化的闲时保温，超时休眠软关机，比较智能，真实的唤醒功能。 自从改造为这个人体电容触摸感应和振动开关，双模式共存的，白光T12智能手柄后，原本的振动开关模式基本上可以舍弃，多出来的一条线，可以作为很多数显焊台的确认中键线。一只轻触开关安装的手柄上，共负。这样手柄使用得更加顺手。

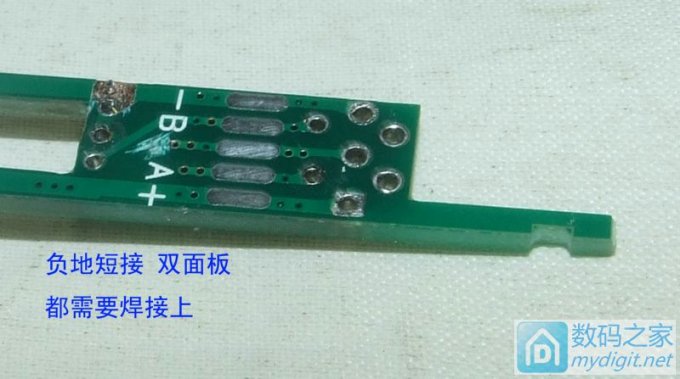

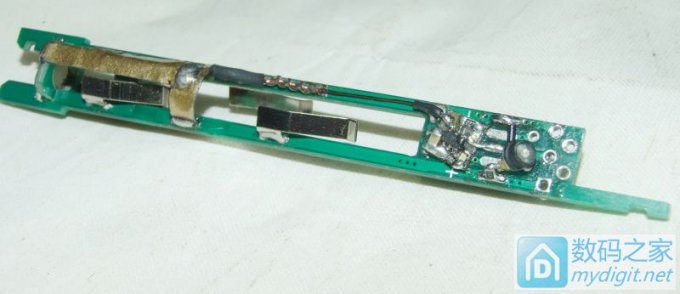

改造如下：
