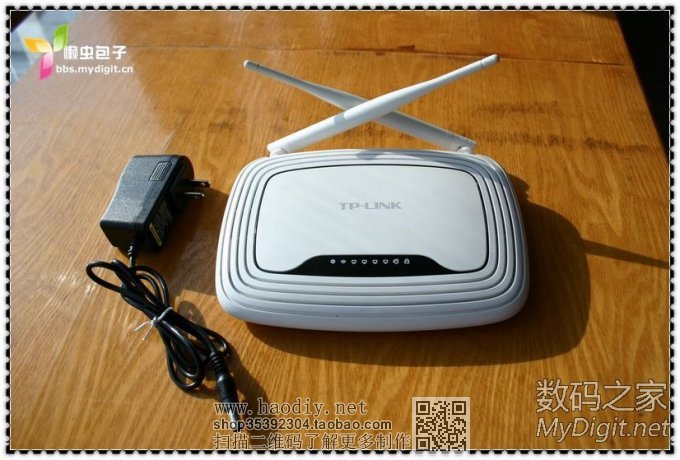

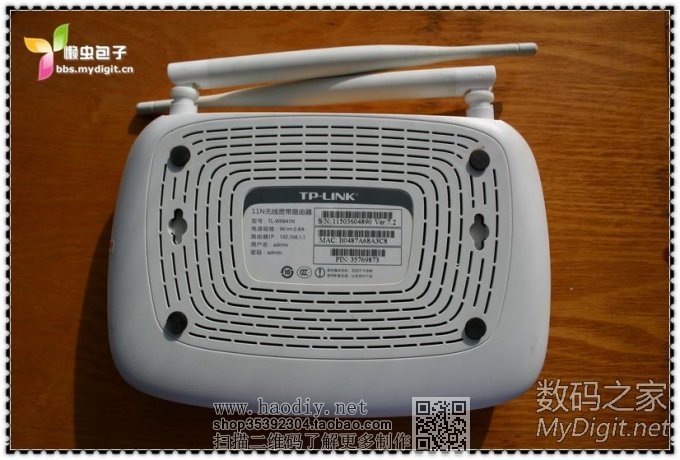

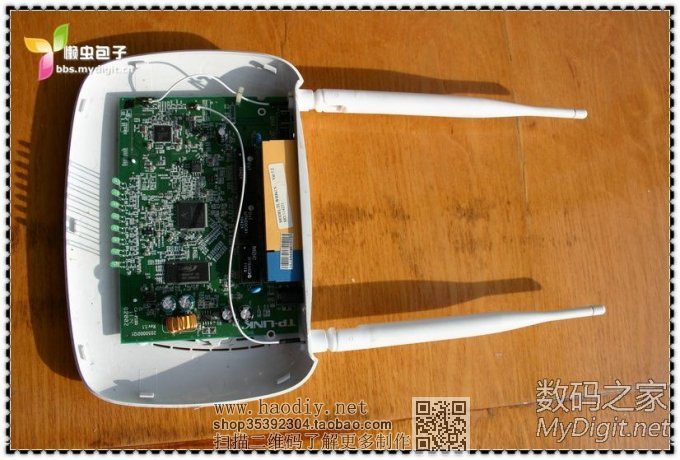

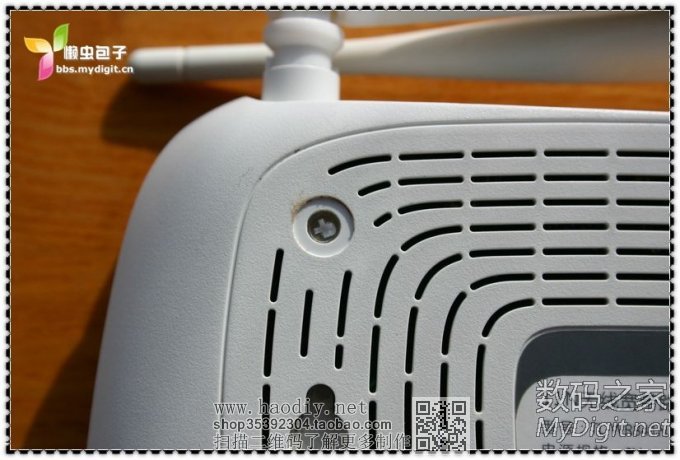

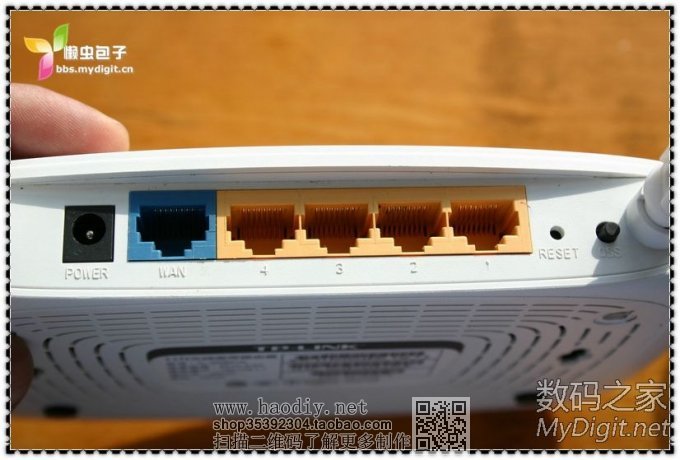

开始折腾路由 学徒之路 TP-WR841N V7 主楼：拆机

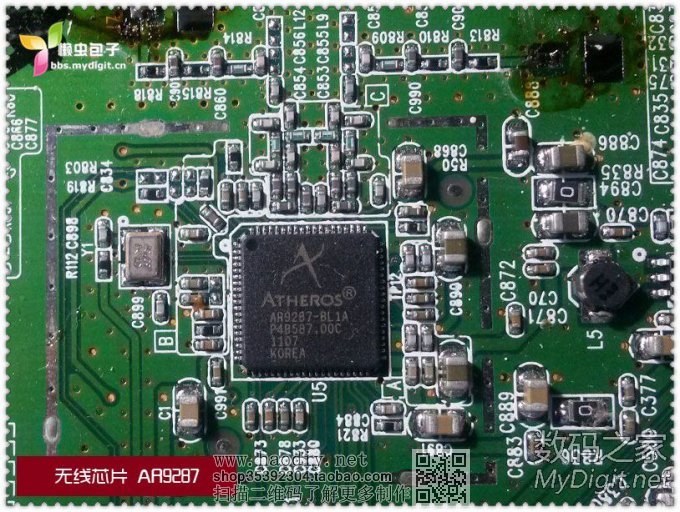

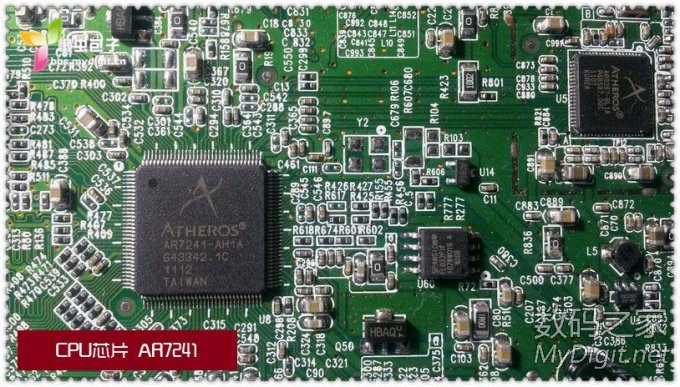

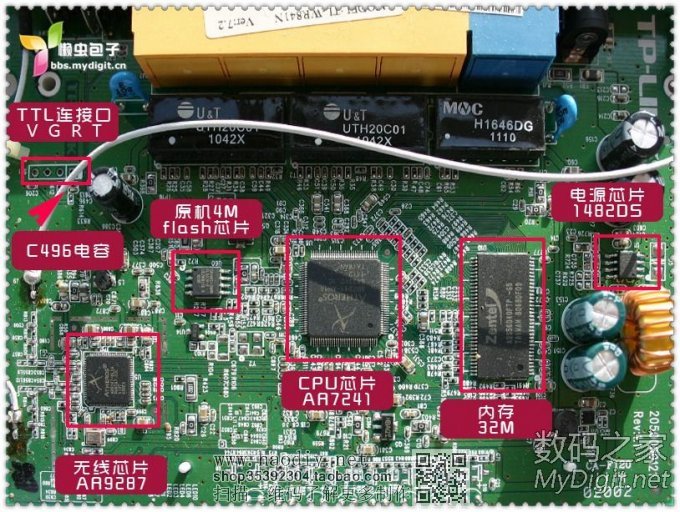

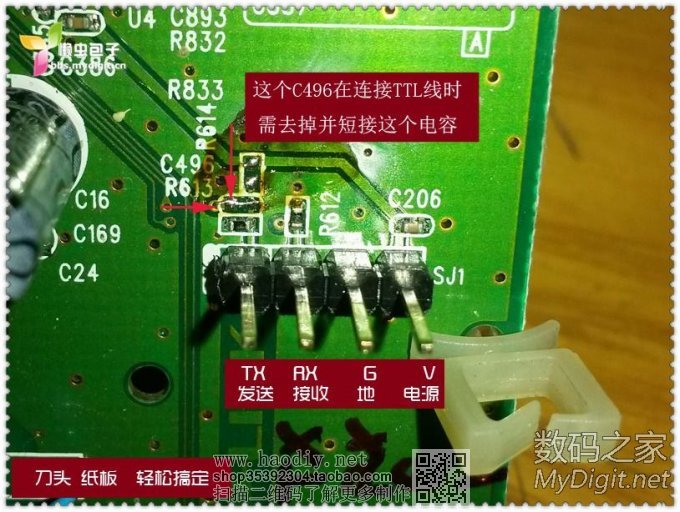

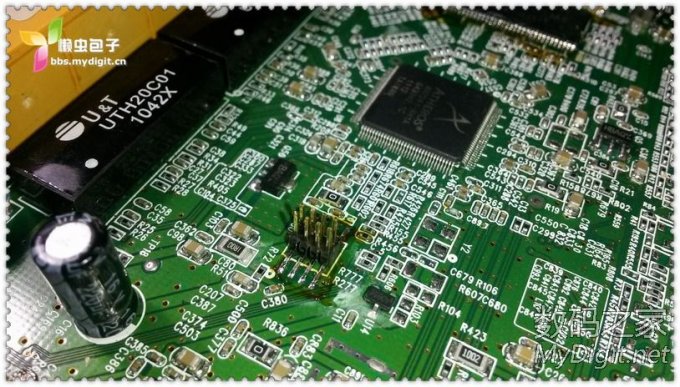

图片中C496，加TTL连接线后，需短接这个电容。 图中从左到右为V G R T ，即：电源、地、RX(接收)、TX(发送)

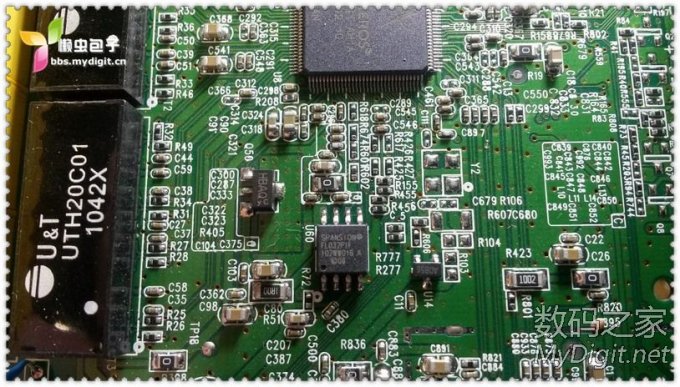

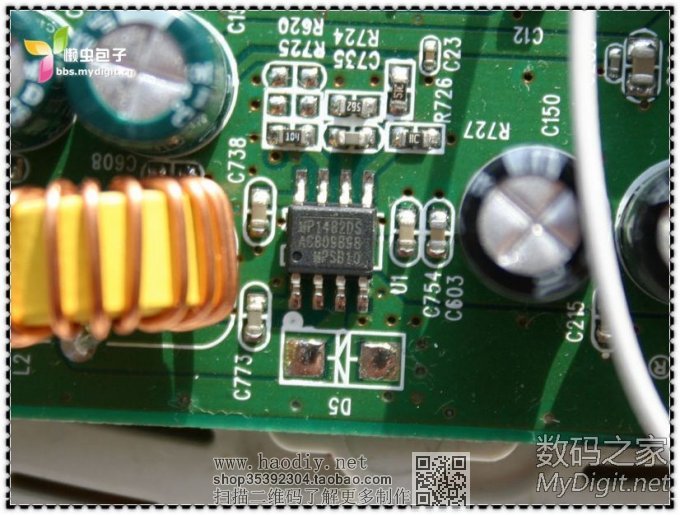

电源芯片

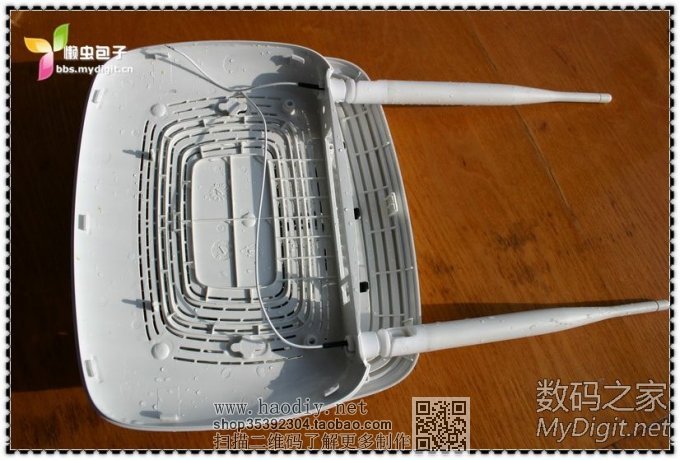

拆壳水洗下

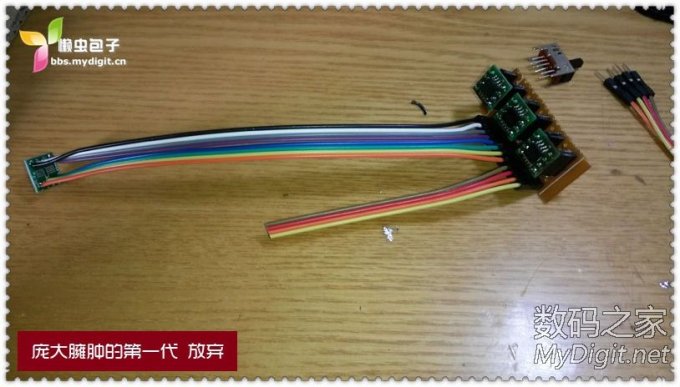

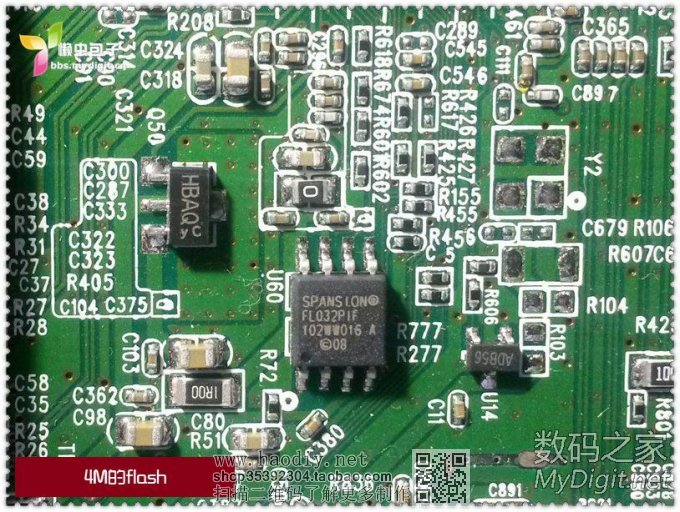

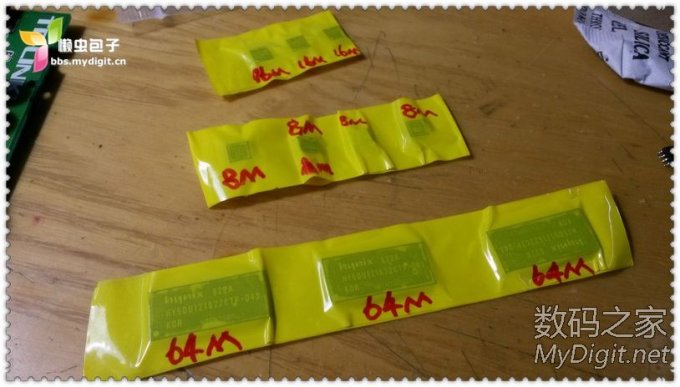

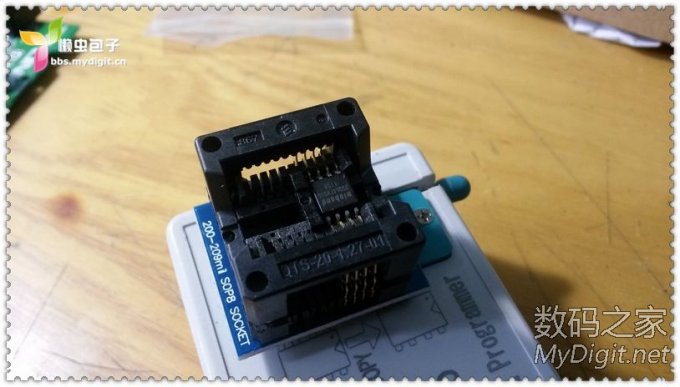

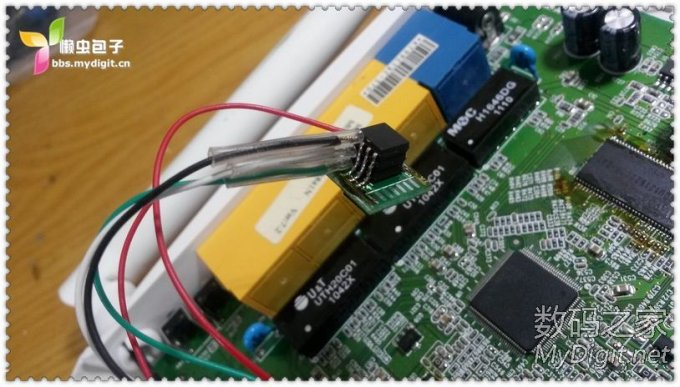

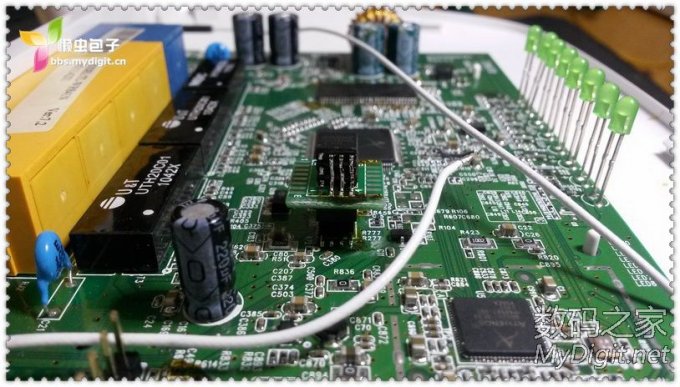

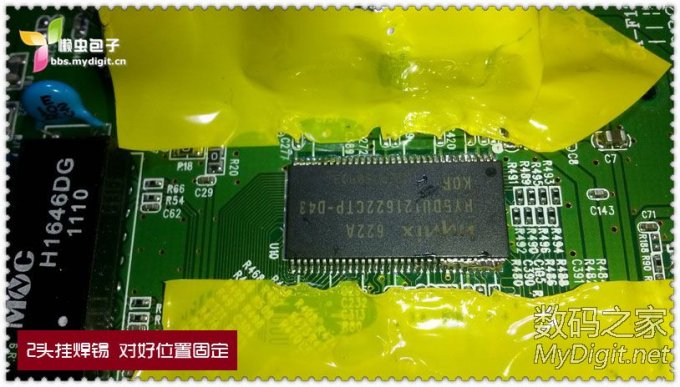

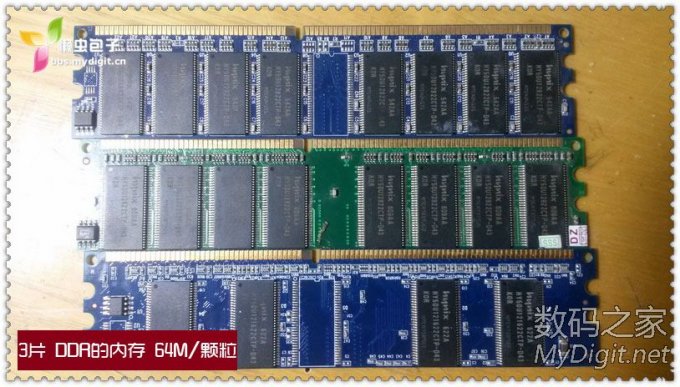

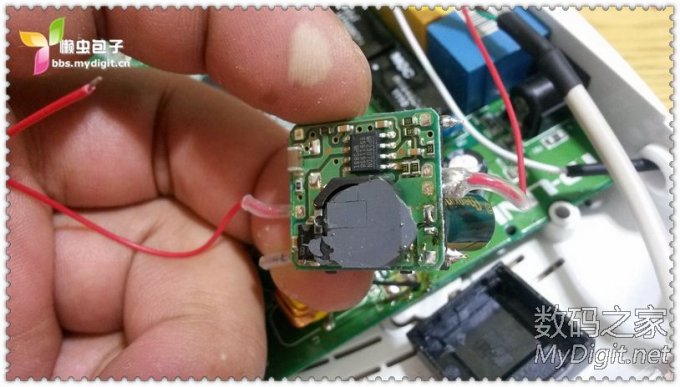

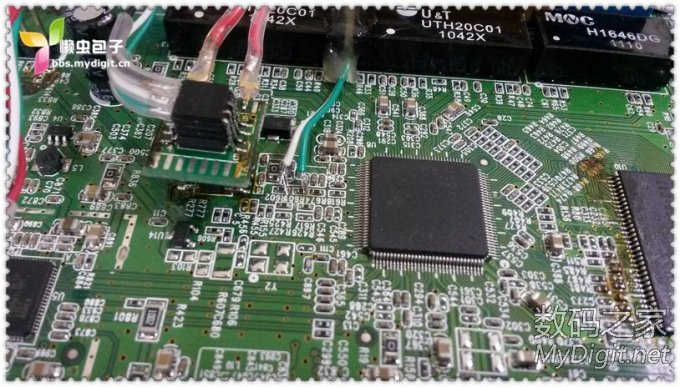

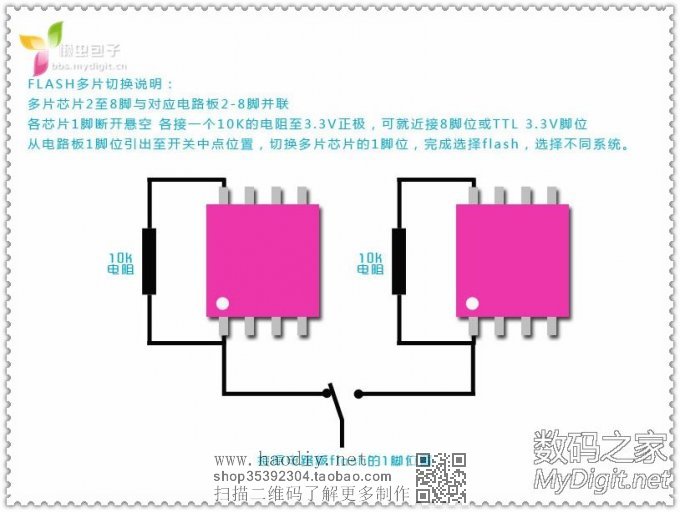

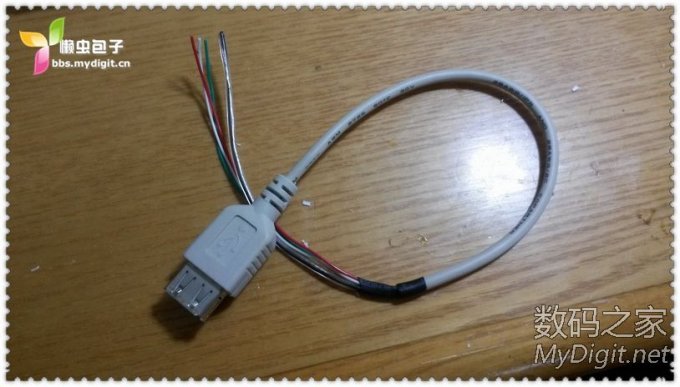

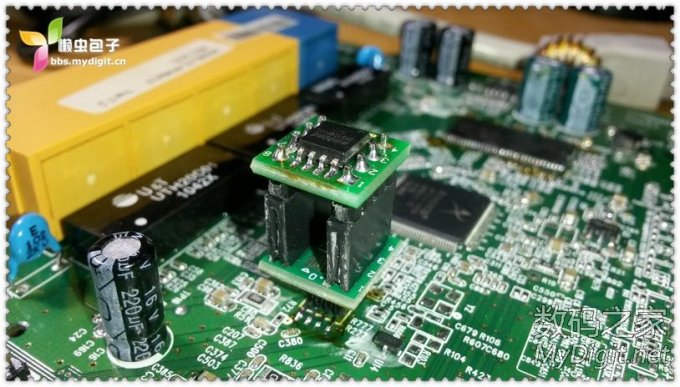

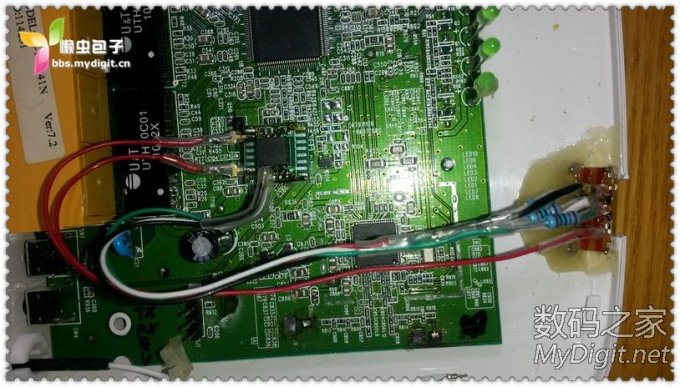

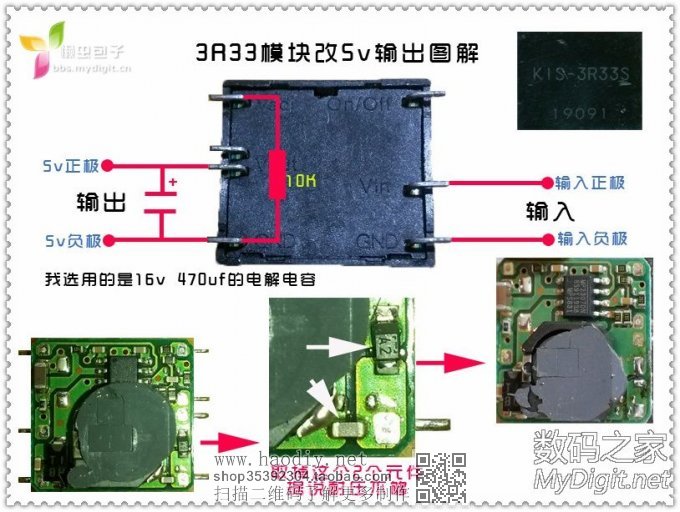

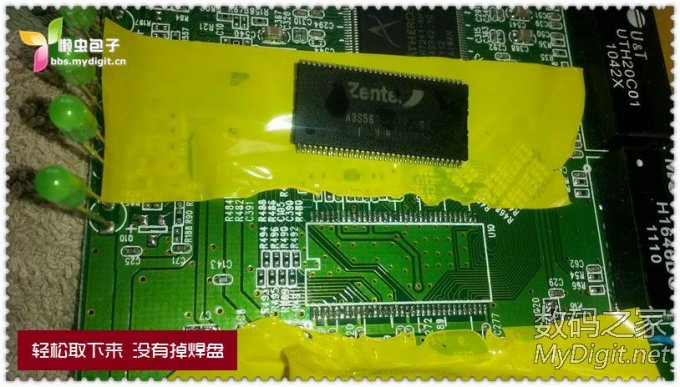

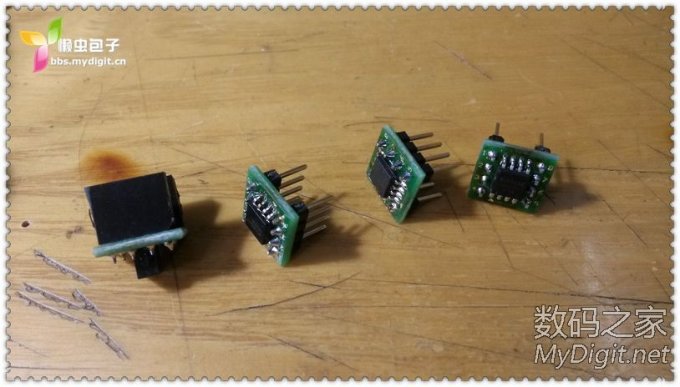

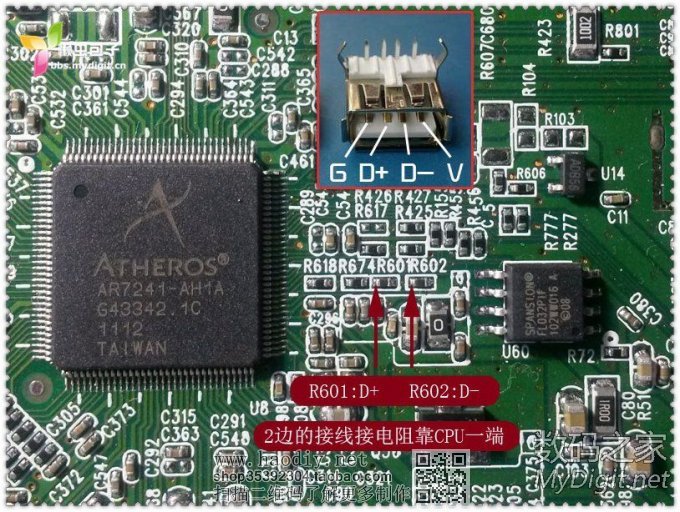

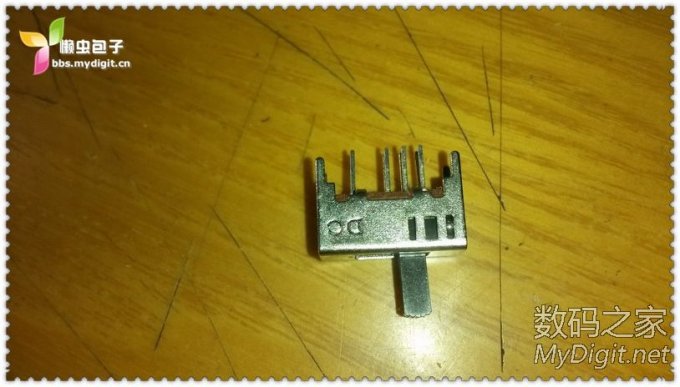

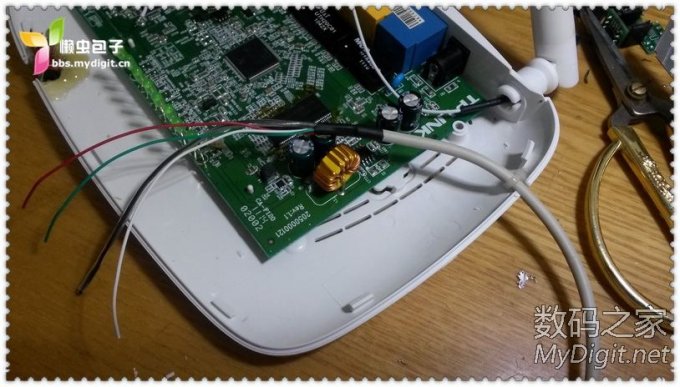

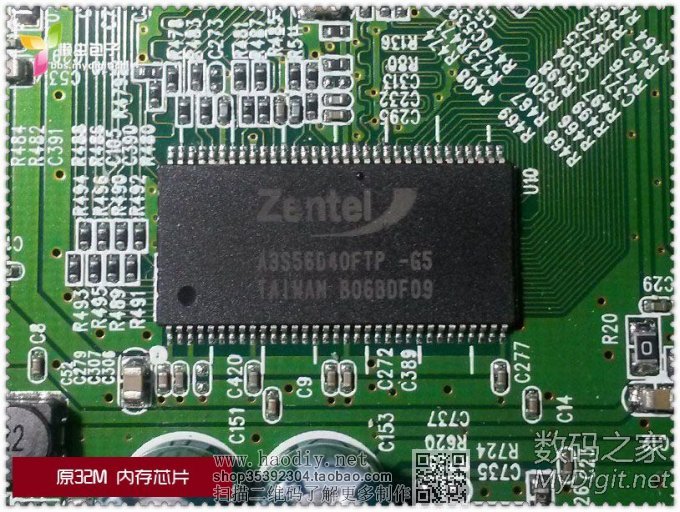

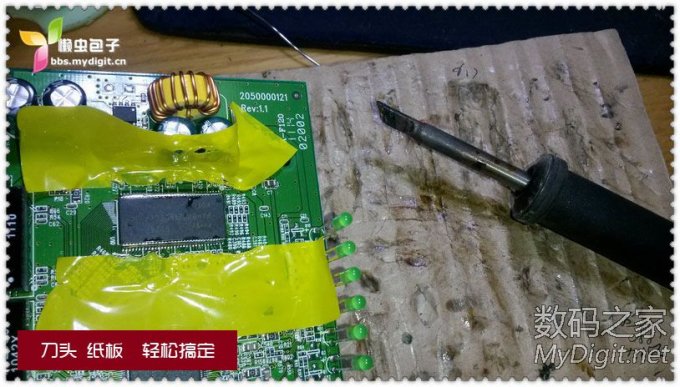

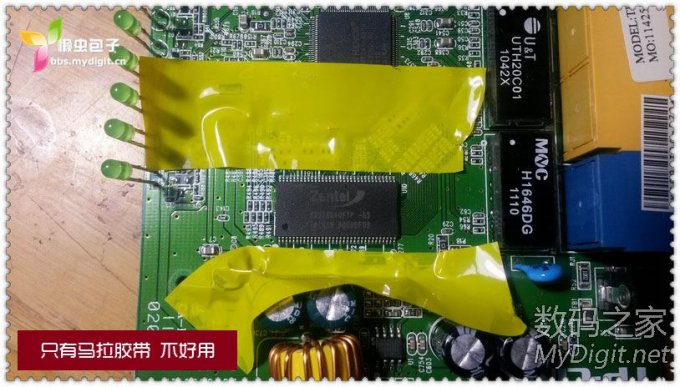

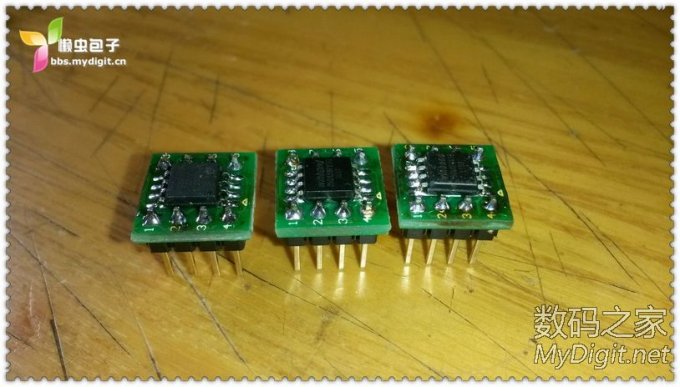

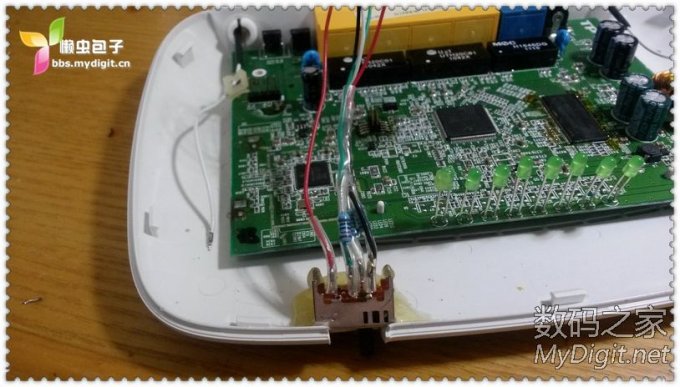

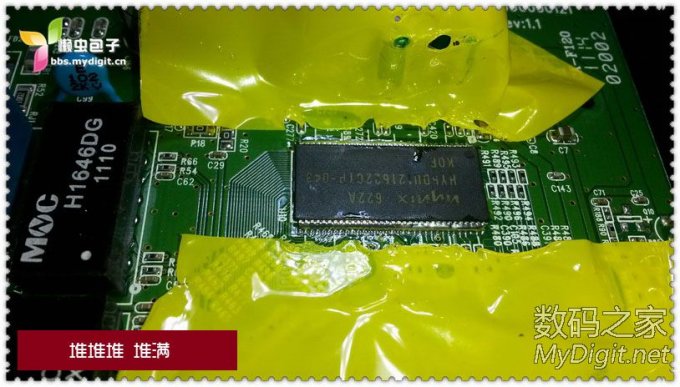

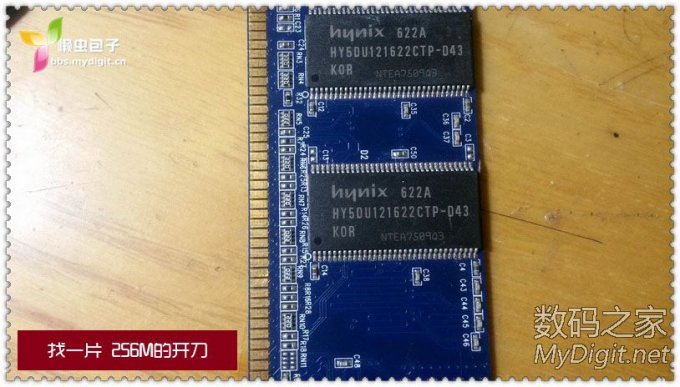

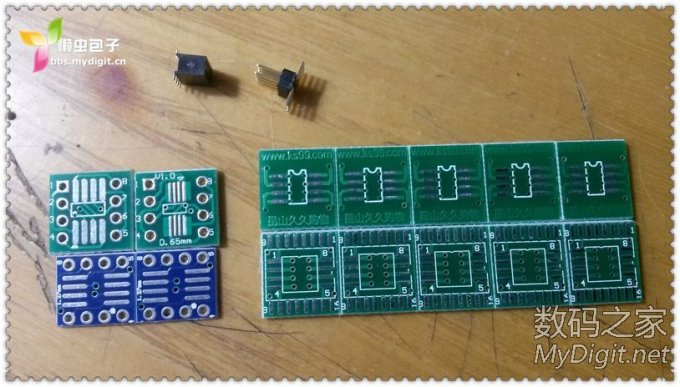

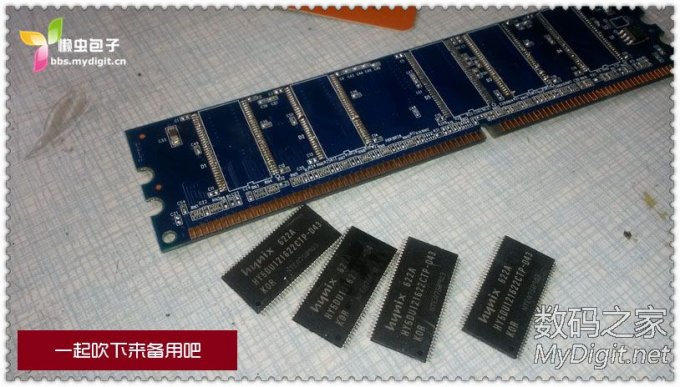

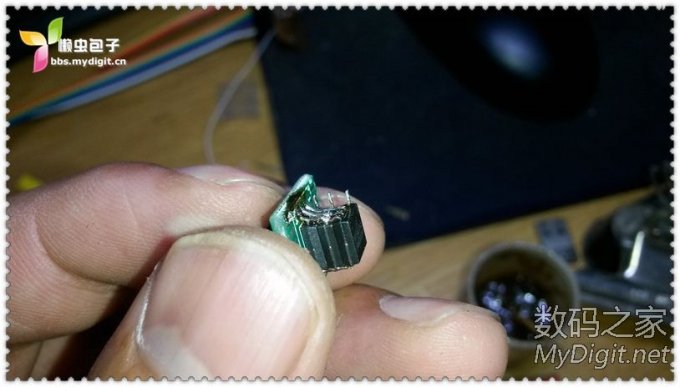

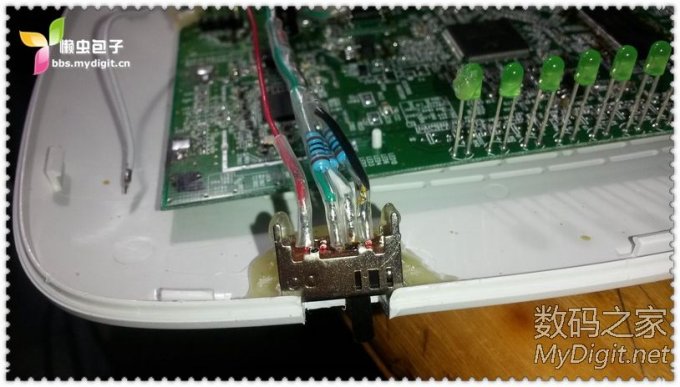

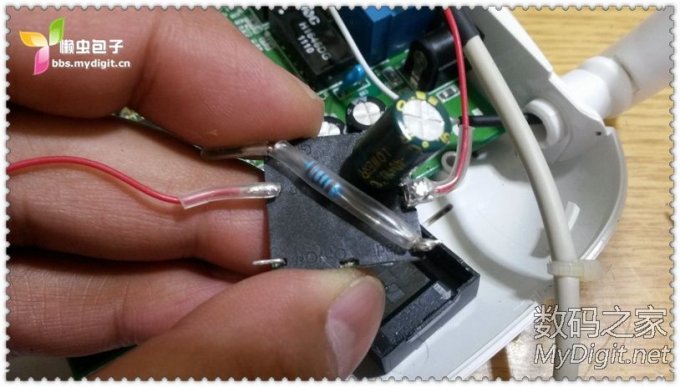

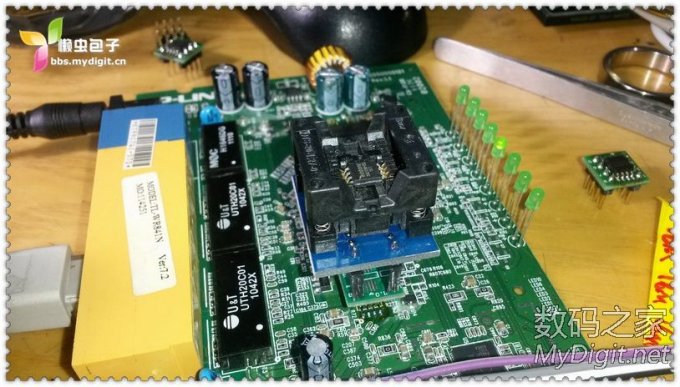

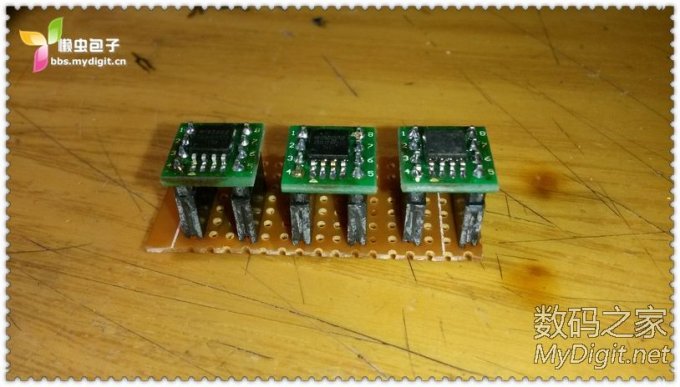

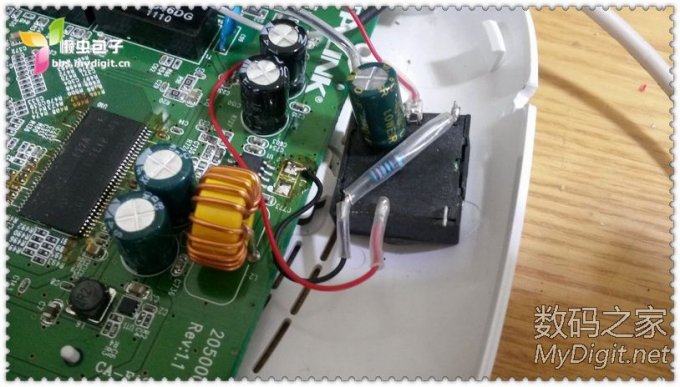

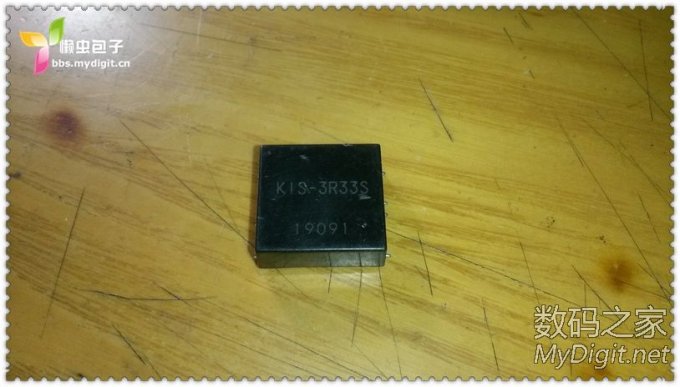

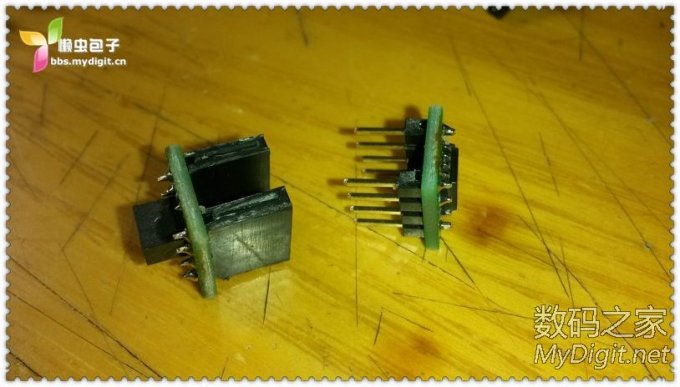

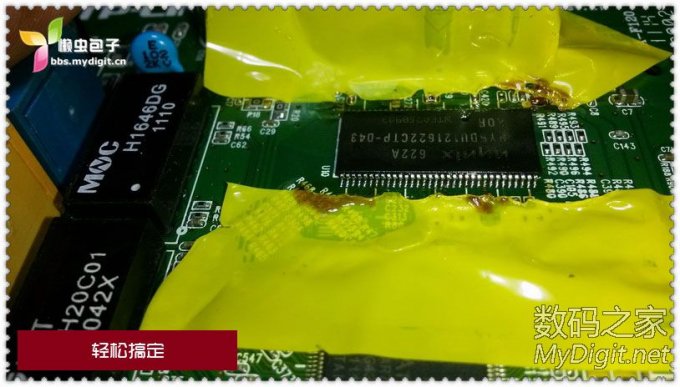

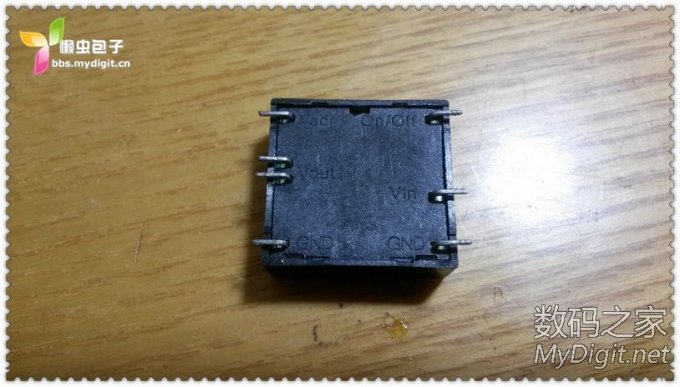

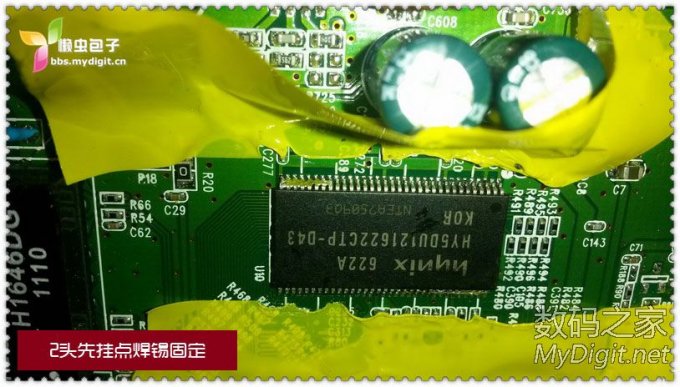

开始折腾路由 学徒之路 TP-WR841N V7 1楼：硬件改造 1、改内存为64M(64M内存HY5DU121622DTP-D43) 2、闪存4、8、16兆切换共存 25Q128FVSG 25Q64BVSIG (16M\8M) 3、加TTL 4、加USB R601=D+ R602=D- KIS3r33 改5v输出 5、改SMA （由于这个路由器买的时候，商家换过天线，且我目前不需要外接天线，暂时取消改造） 1、改内存为64M(64M内存HY5DU121622DTP-D43)            2、闪存4、8、16兆切换共存              发现我做得实在是太臃肿了，果断放弃，按大多数人的方法堆叠起3个flash芯片，将第一脚悬空。         3、加TTL  4、加USB R601=D+ R602=D- 接靠cpu一边，标准usb线绿色：D+ ，白色：D-     USB附加 KIS3r33 改5v输出，这个改法网上有3种，我选了一种，至于那个电容和稳压管有些文章说不必拆，我还是拆了。
