『MM DIY』锂电池代替9V电池

时间:2017-08-03 16:57来源:数码之家 作者:snowrose2000 点击:
又闲着没事了。。。D个9V电池。。。万用表不带自动关机升压芯片现在简直太多了。随便找个用就行了。反正要求不高。用锂电池升压到9V,最重要的一点就是空载电流一定要� P识嘉匏健R郧坝霉钢中酒赵厥焙虻缌鞫疾恍 S械募赴賣A,有的1mA。。
又闲着没事了。。。D个9V电池。。。万用表不带自动关机『MM DIY』锂电池代替9V电池
升压芯片现在简直太多了。随便找个用就行了。反正要求不高。用锂电池升压到9V,最重要的一点就是空载电流一定要小。效率都无所谓。以前用过几种芯片,空载时候电流都不小。有的几百uA,有的1mA。。。。不加开关的话,都不太适合。突然间想起以前做移动电源的时候,用MOS做了个软开关。可以大大降低空载电流。于是,这次用了个三极管。效果明显,从几百uA,一下降到1uA『MM DIY』锂电池代替9V电池


找了个3403的升压芯片,2.3-6V输入,最高输出26V,5V输出最大电流2.6A,最高效率96%。可设置输出电流,电池低压保护。

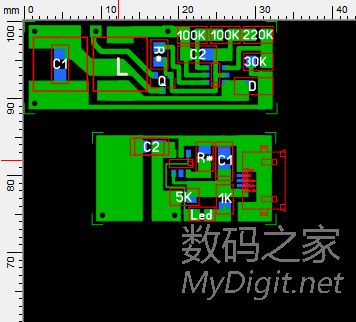

电路板分两部分,上面是升压部分,下面是充电部分。为了按照9V电池的体积,最大化锂电池空间,只能做成两块。
『MM DIY』锂电池代替9V电池

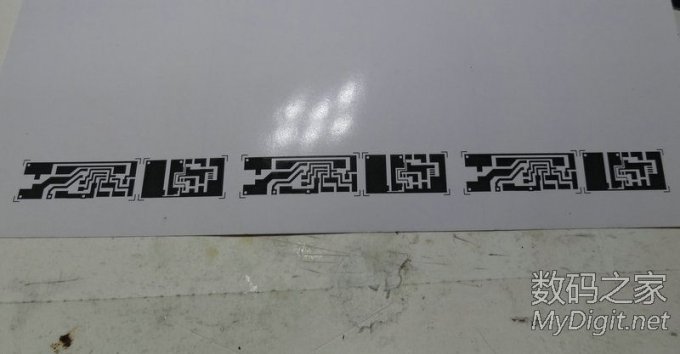

打印
『MM DIY』锂电池代替9V电池



转印
『MM DIY』锂电池代替9V电池

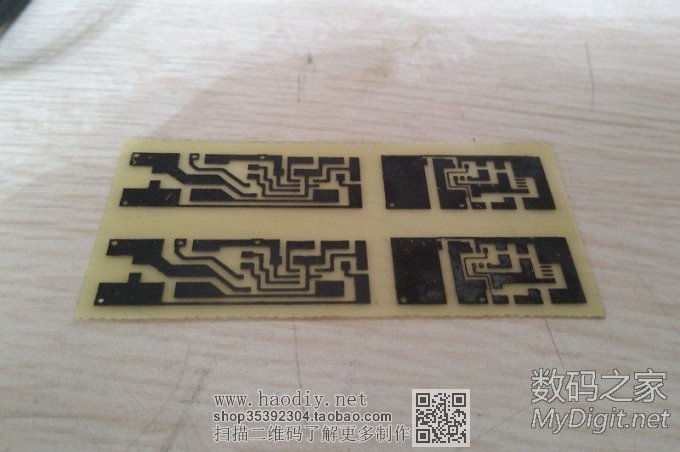

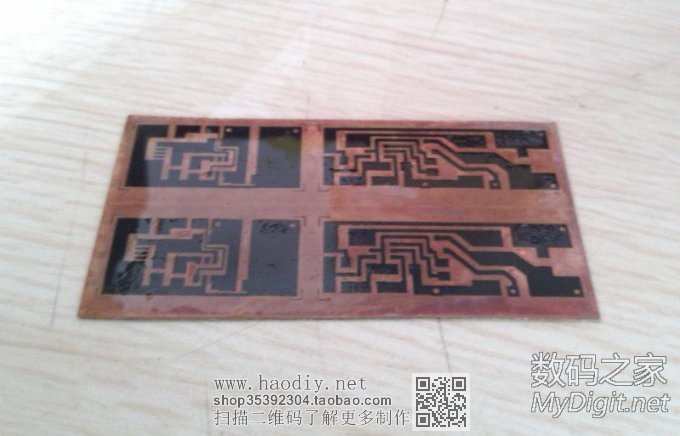

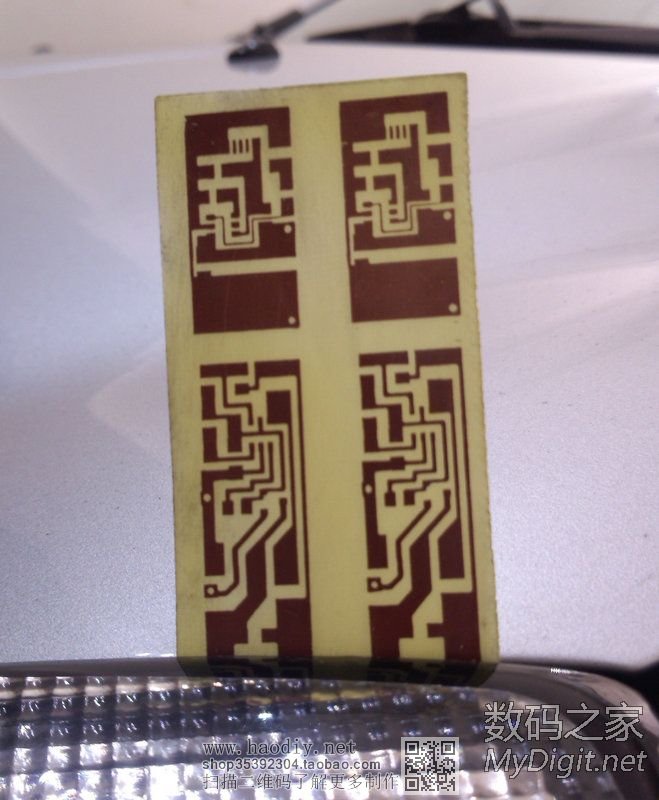

腐蚀好了。
『MM DIY』锂电池代替9V电池

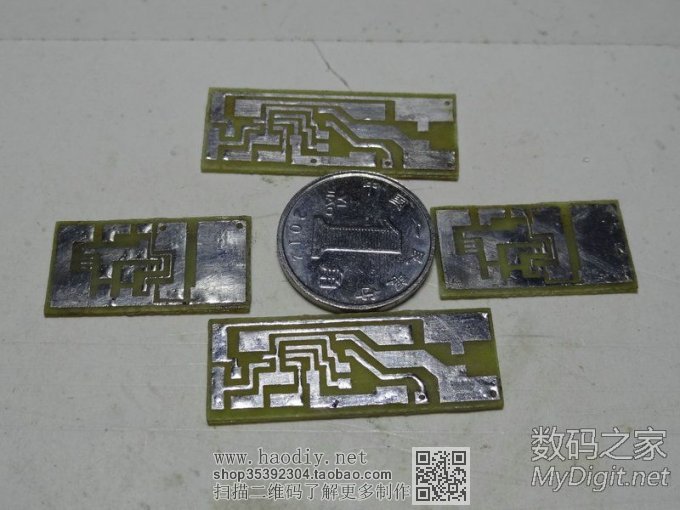

用的是0.3的覆铜板。漂亮吧?不过,板子太薄了。很容易变形。加上都是贴片件,一不小心就会把贴片电阻两侧的焊盘扯掉。。。
没办法,后来再后面又粘了一层0.5的板子。。。早知道这样,当初直接用0.5的板子好了。。。真是脱了裤子放屁。。。
『MM DIY』锂电池代替9V电池



『MM DIY』锂电池代替9V电池

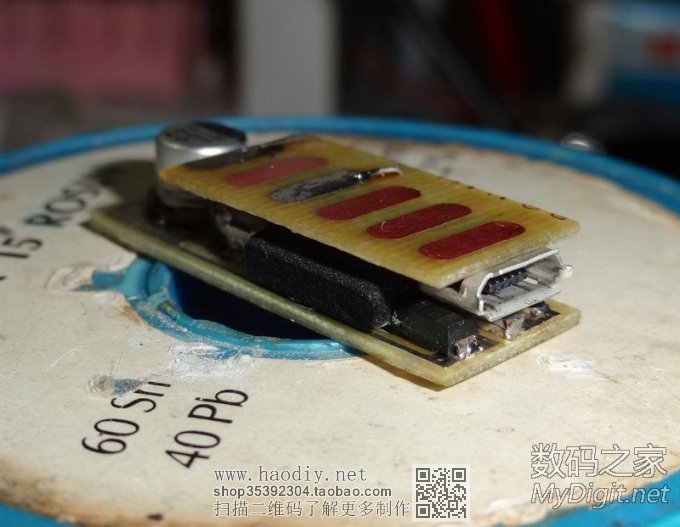

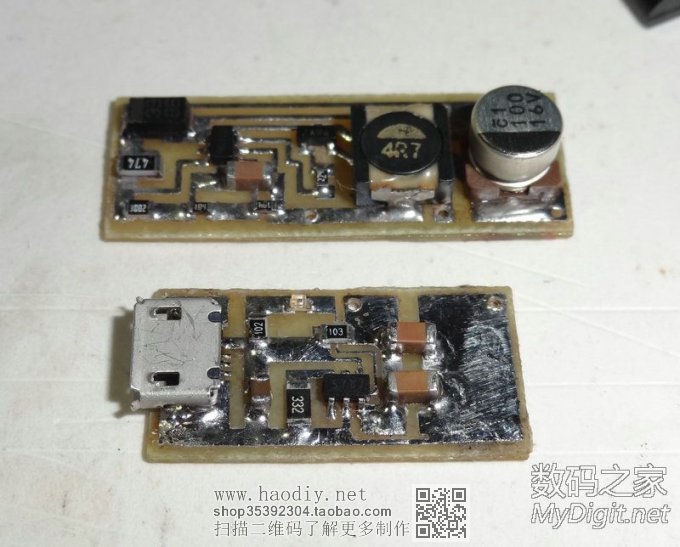

两层板子焊好了。
『MM DIY』锂电池代替9V电池

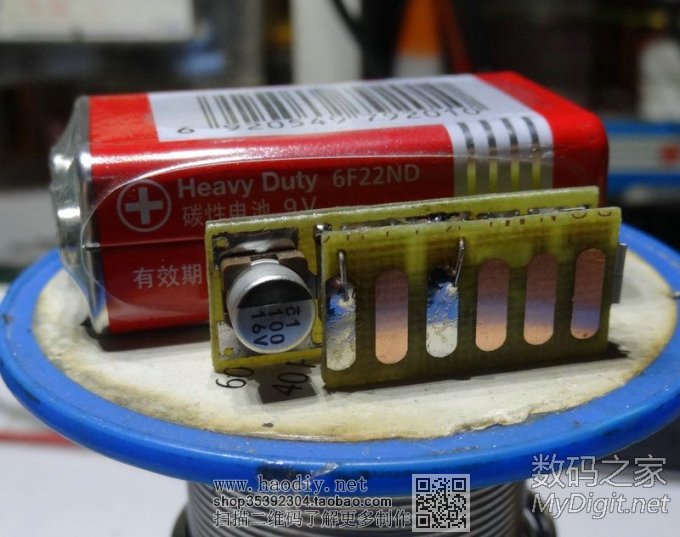

直接叠在一起。中间夹上绝缘层,焊两根铜丝把上下两层连起来。
『MM DIY』锂电池代替9V电池



『MM DIY』锂电池代替9V电池



『MM DIY』锂电池代替9V电池

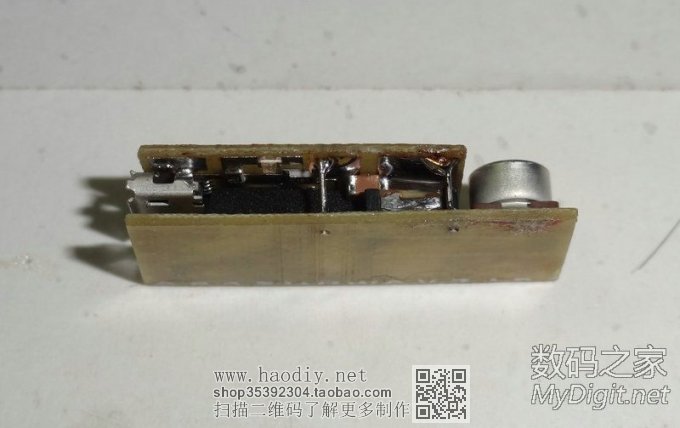

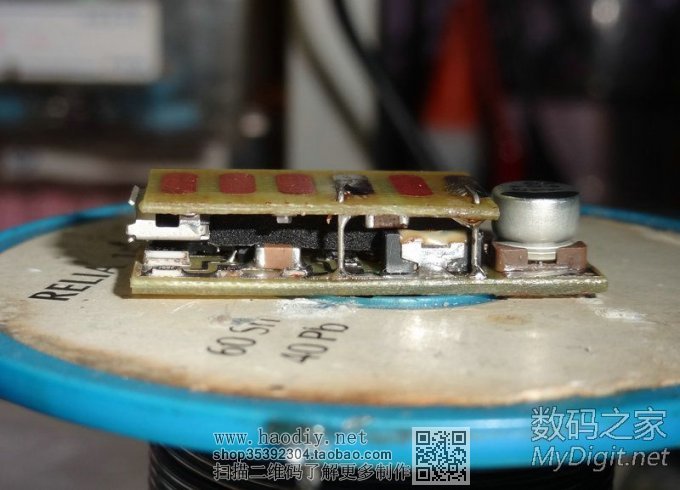

完成后的体积是3.2X1.3X0.6  如果有6F22电池空壳的话,完全可以再放进去一只16340。
等有时间再做个外壳。
『MM DIY』锂电池代替9V电池
