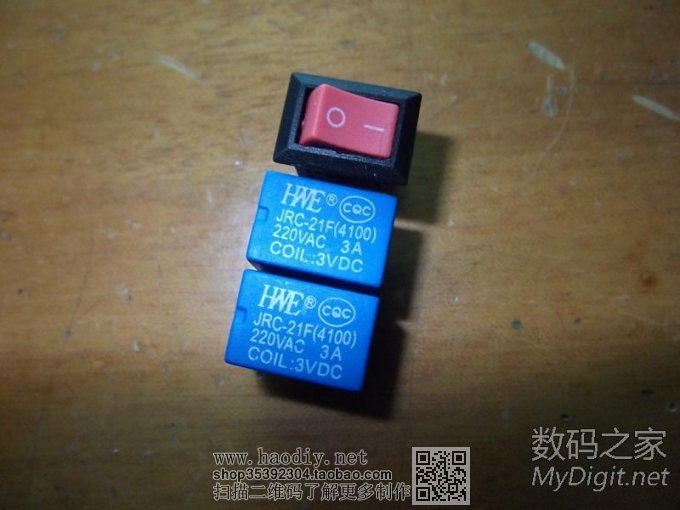

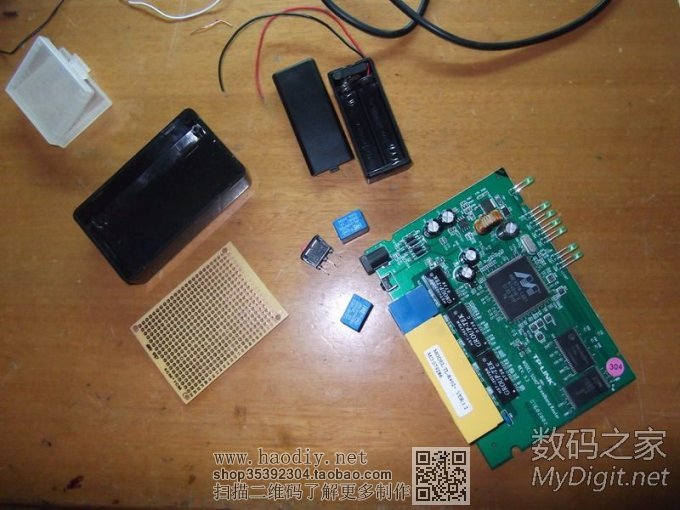

手绘的电路图在10楼。 鉴于各位对用这种方式会不会引起风暴的问题比较在意，我特地废掉几节电池，将这个小东西挂在机房上测试，一台防火墙下面是一台三层交换，然后接了8台普通24口交换机，开了20多台电脑测试，工作了一个下午带傍晚，没出现任何问题，哈哈…… 帮朋友维护一个机房，需要在交换机上找到用户所对应的网线口，上百根网线都插在交换机上，通过插拔用户电脑网线的方式找，费时又费力，想到过去用过的福禄克DSP-100有一个功能，可以让交换机的灯慢速闪亮，通过这种方式就可以迅速找到用户对应的网口了。 可是福禄克的网络分析仪动辄都是上万的，能不能自己做一个呢。上网查了查，原来实现这个功能也很简单，只要把网线的1和3，2和6短路，也就是橙白和绿白短路，橙和绿短路，交换机的灯就亮了。 思路有了，弄起来也就简单了，搭个555方波，1S亮，1S慢，控制两个小继电器不就行了。 准备材料：

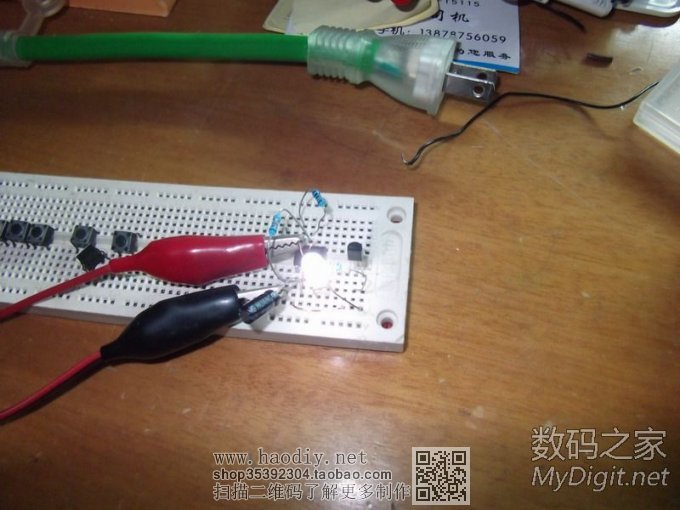

搭个电路

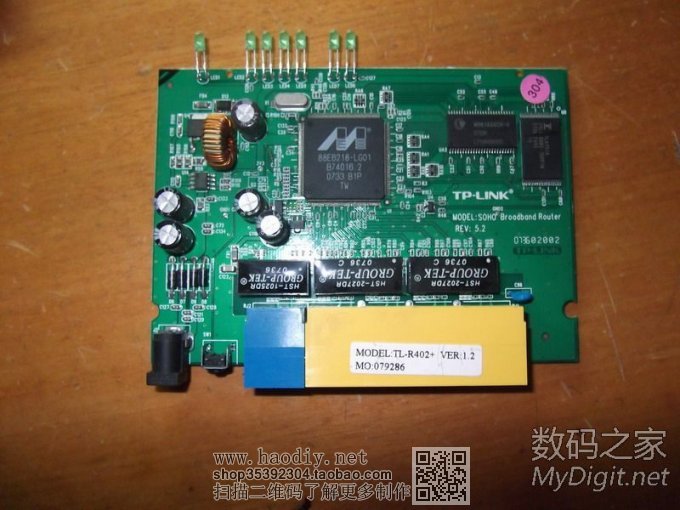

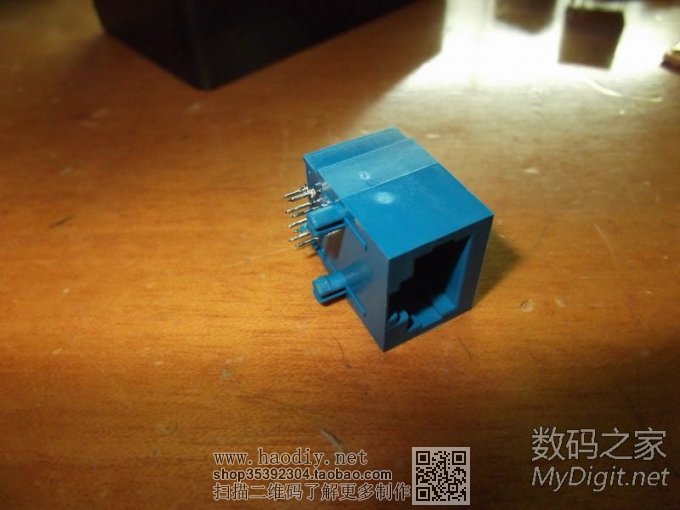

从坏的路由器上弄个RJ45的插座

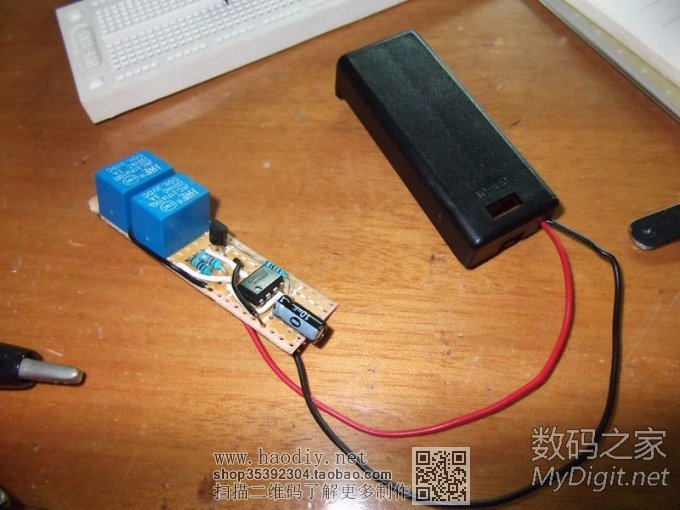

搭好了

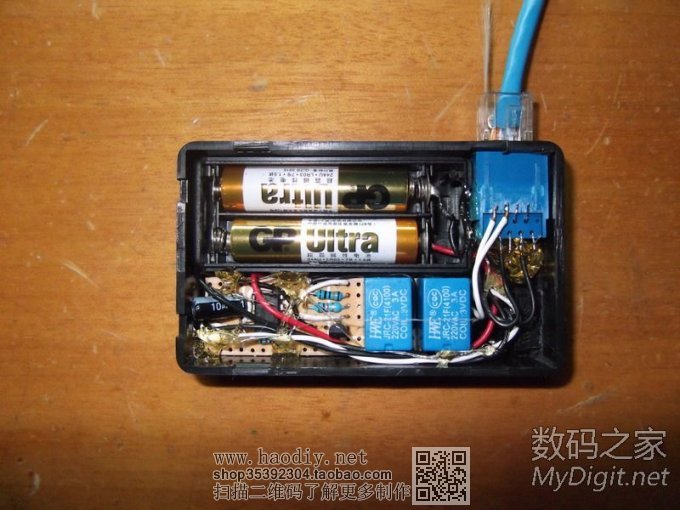

装在盒子里

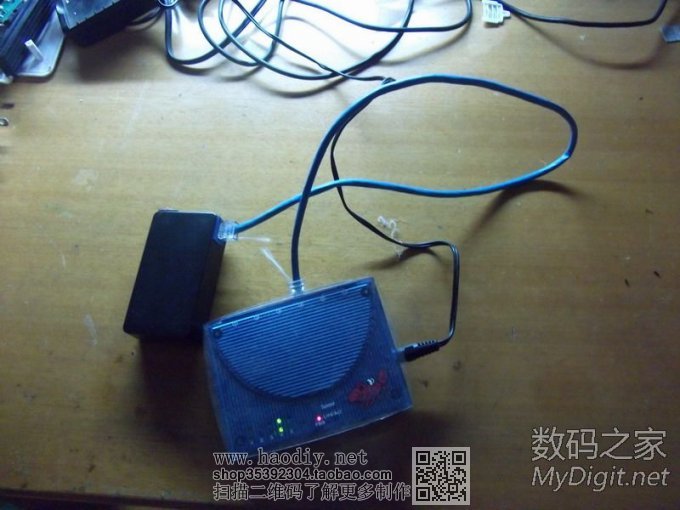

插上交换机测试，成功了。
用这个找线，前提是网线是通的，如果不同，还是麻烦事啊！ 不过还有个疑问，闪灯和继电器通断好像不是完全同步，继电器通断两次，交换机的灯才亮，再通断两次，灯才灭，这是为什么呢？
[ 此帖被blabo在2014-01-13 10:54重新编辑 ]
