做个多量程电流计流计

时间:2017-08-18 20:43来源:www.crystalradio.cn 作者:cheungbx 点击:
做个多量程电流计流计 ,矿石收音机论坛
做个多量程电,方便量度不同接收环境下的矿机檢波DC电流.

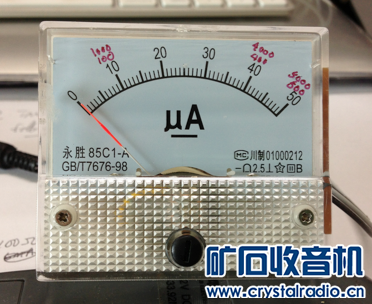

先買个50毫安电流计, 量度它的內阻,我的是6.7K.

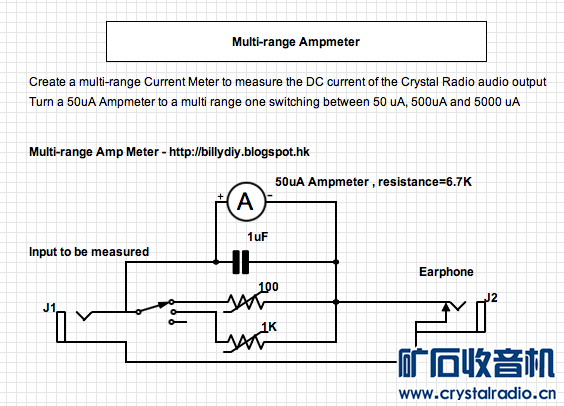

再找阻值10%及1%的可变电阻各一,照下面电路图接好,便成.
然后接个AA电池+LED+1K可可变电阻串聠一個標凖电流计及要調較的f這个电流计.

調較方法:

1. 把新做的电流计上的选择开关撥到500微安處,
調接到LED上的1K可变电阻,使標凖电流计上显示500微安的电流.
然后調接到新做的电流计上的1K可变电阻使新做的电流计上也显示和標凖电流计上显示的一樣.

2.把新做的电流计上的选择开关撥到5000微安處,
調接到LED上的1K欧可变电阻,使標凖电流计上显示5000微安的电流.
然后調接到新做的电流计上的100欧可变电阻使新做的电流计上也显示和標凖电流计上显示的一樣.

大功告戌
做个多量程电流计流计

做个多量程电流计流计

做个多量程电流计流计

做个多量程电流计流计

做个多量程电流计流计



做个多量程电流计流计

做个多量程电流计流计

做个多量程电流计流计


Screen Shot 2013-05-17 at 3.09.52 PM.png (167.56 KB, 下载次数: 1)



做个多量程电流计流计
