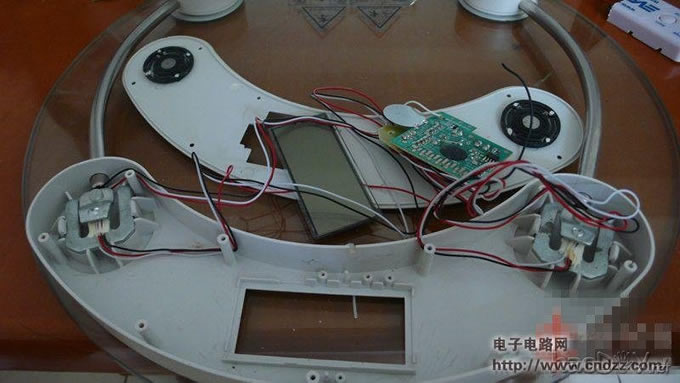

家里电子秤质量不好，彻底坏掉了，于是利用粘在玻璃上的压力传感器重新做了个

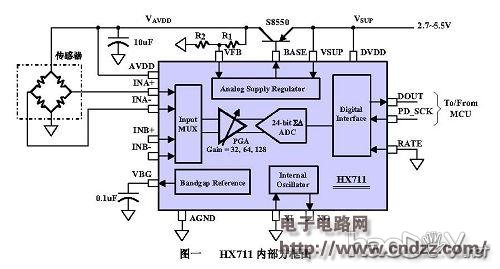

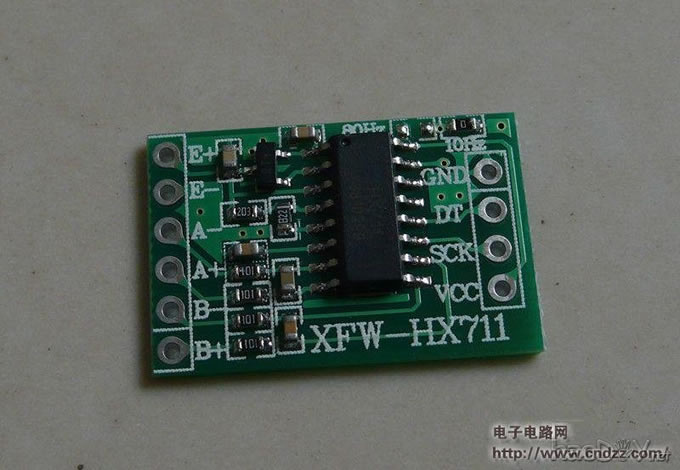

先稍说下HX711 HX711是专为高精度电子秤而设计的24位A/D转换器芯片，同时还集成了稳压电源、片内时钟振荡器，放大器等。

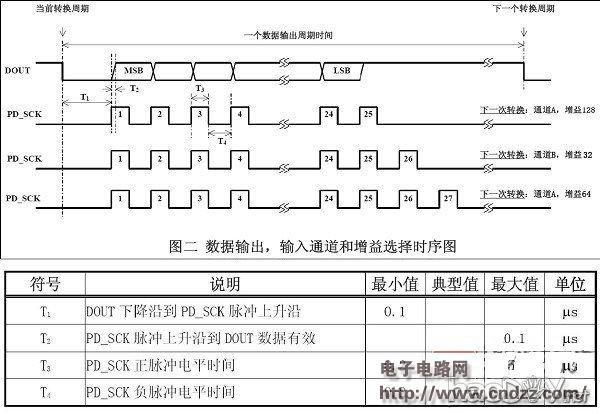

两个输入通道。通道 A 模拟差分输入可直接与桥式传感器的差分输出相接。该通道的可编程选择增益，可选择128 或64。B通道增益为固定32。我选择的是A，B通道接地。 串口通讯线由管脚PD_SCK 和DOUT 组成，用来输出数据，选择输入通道和增益。当数据输出管脚DOUT 为高电平时，表明 A/D 转换器还未准备好输出数据，此时串口时钟输入信号PD_SCK 应为低电平。当DOUT 从高电平变低电平后，PD_SCK 应输入25 至27 个不等的时钟脉冲。其中第一个时钟脉冲的上升沿将读出输出24 位数据的最高位，直至第24 个时钟脉冲完成，24 位输出数据从最高位至最低位逐位输出完成。第25至27 个时钟脉冲用来选择下一次A/D 转换的输入通道和增益。

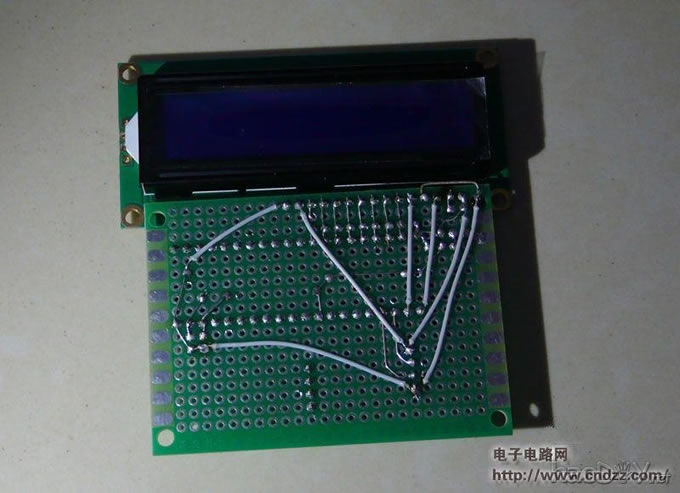

下面就是制作了 来张遗照

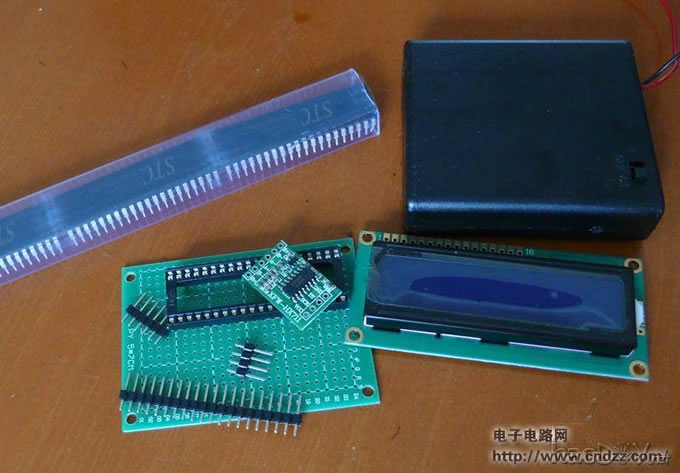

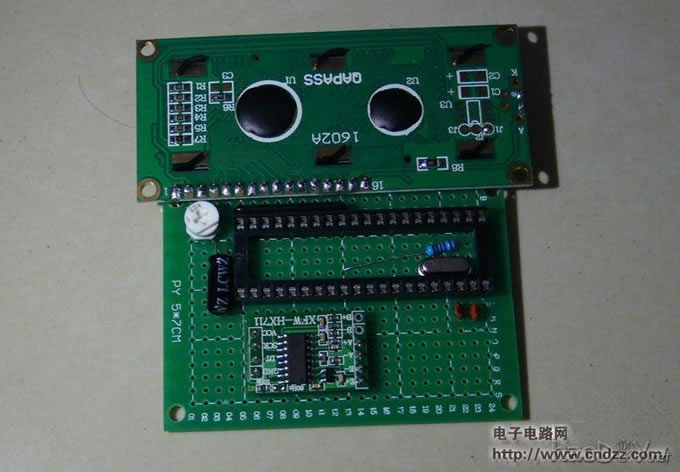

手头只有98S52，只好用这个，虽说有些大材小用

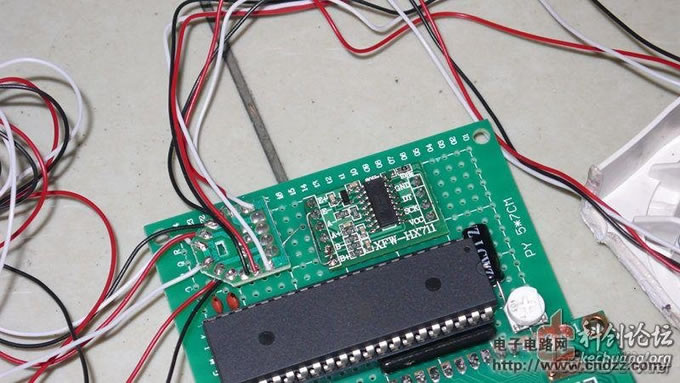

为了减小体积，方便安装以及安装后拆卸单片机，使用了不带电阻的P0口
然后直接和电子秤的桥式传感器相连

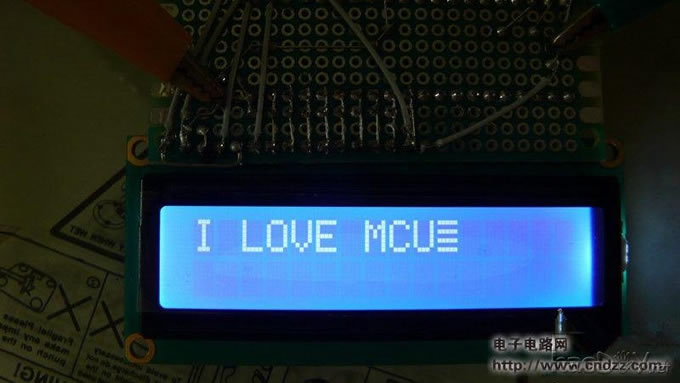

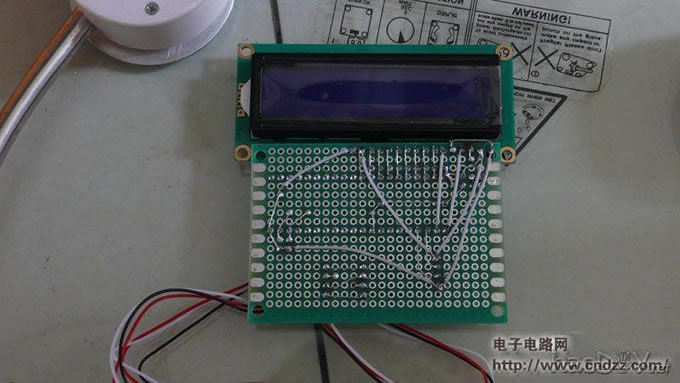

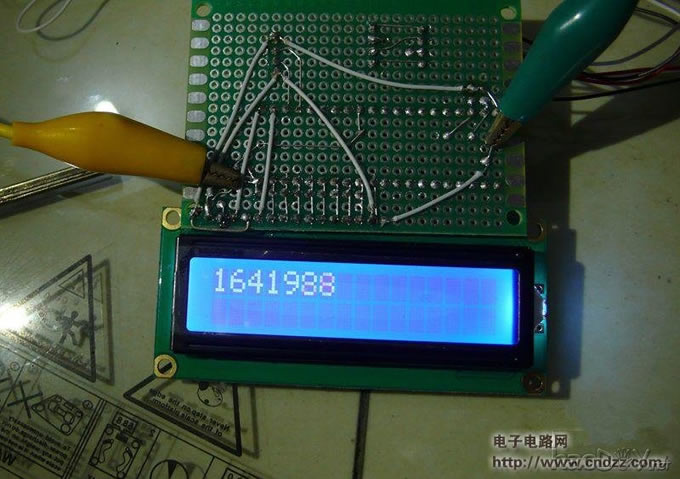

先测试下显示屏连线
为了确定HX711输出和实际压力的比例关系，先写了个小程序读取来记录

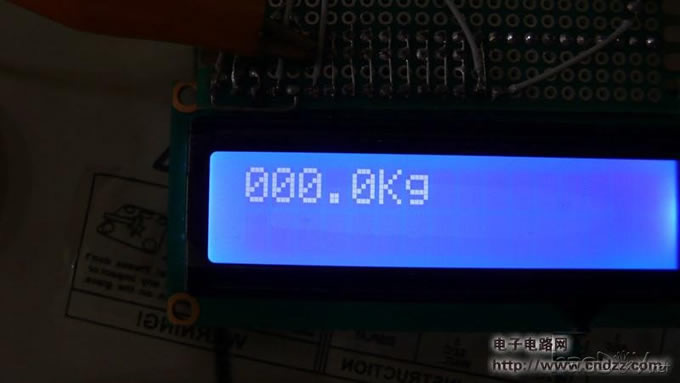

然后发现了一个问题。虽然是24位，然而数据波动极大，后8位数据极不准确，效果比只有16位好不了多少，不过还好，对于0.1千克的精度，还可以满足。 空载输出

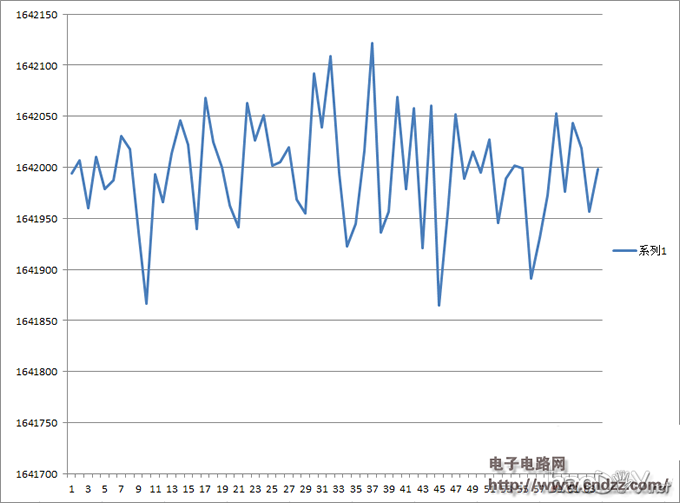

60多次采样记录

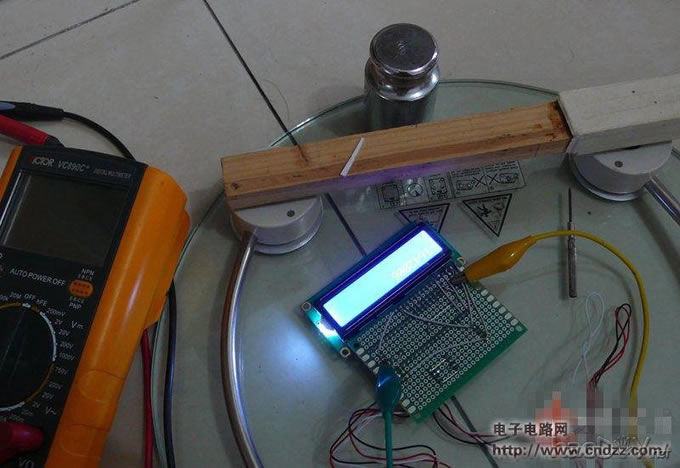

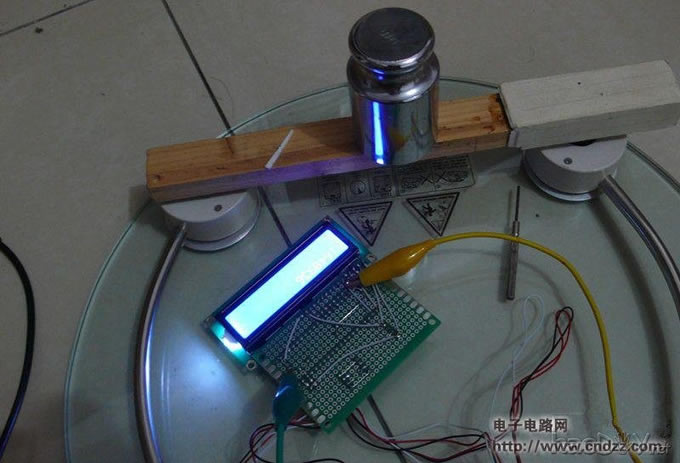

加上500克砝码的输出

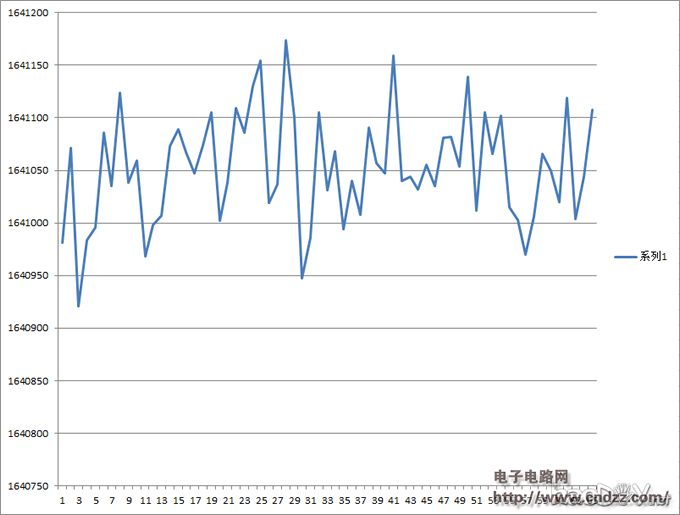

60多次采样记录
可以看出波动不小，所以先求平均值，然后求出比例关系 之后写程序时，数据也是读取10次求平均值 开机时首先校零

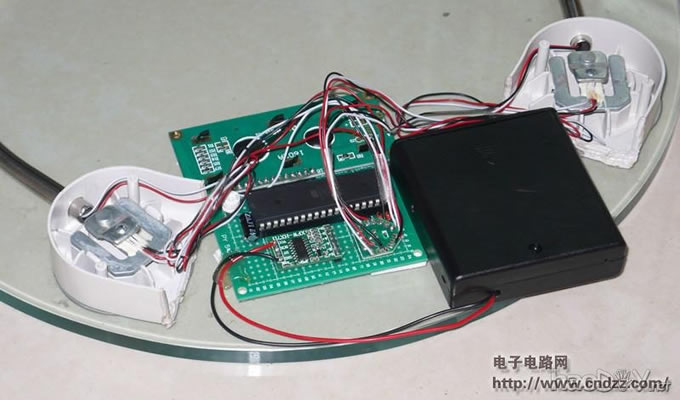

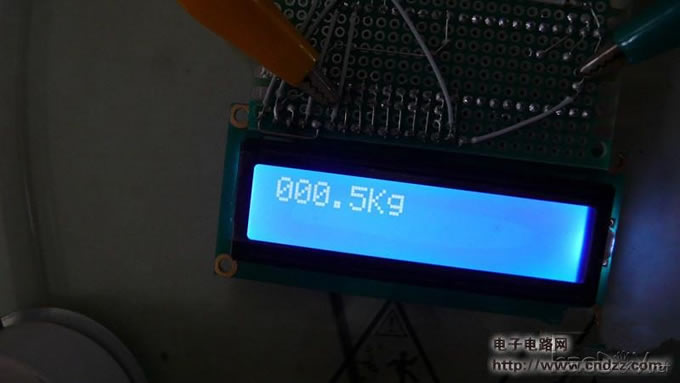

装好就能用了

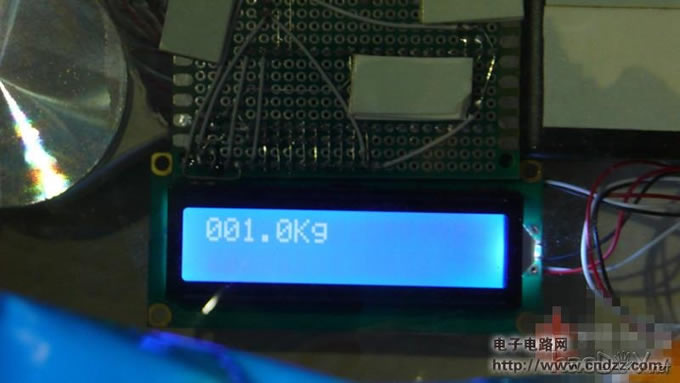

称洗衣粉
|
