网上的的定时插座形形样样，而且价格也是从10元到几百元不等都有，作为一个24K穷屌丝，经过长时间思考还是决定自己DIY一款，但是由于家里条件有限，所以DIY之路 一路坎坷。本次设计理念简单便宜，有什么用什么不挑食。
       设计原因，不知道大家会不会有这样的情况，老妈的电瓶车有时候好几天充着没人拔，还有家里电脑，我一走好几天不关，取暖器好几天不关，所以就想为家里设计一款定时插座，再也不用担心家里的不关低电问题了。

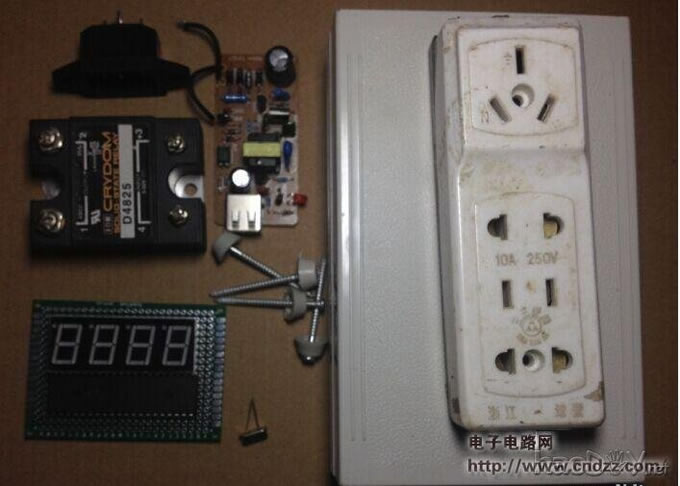

      下面介绍下这款Delay  主控制器选择为STC12C5A60S2单片机（因为我有），负载驱动选择为固态继电器，时间设定选择为电位器旋钮式，因为家里没有按钮了 只有旋钮。显示选择为4为一体共阳数码管。本来想加个蜂鸣器，可是家里没有，没办法。
工作原理为：利用单片机AD去读取旋钮所选择的定时时间，然后单片机一直再利用定时器调用内部AD读取旋钮选择的时间，（其实是选择按钮对应的电压变化,只不过被我转换成时间信息在单片机里面） ，如果30秒内，选择的旋钮定时时间没有改变，则认为此次定时的时间为旋钮对应的时间。则单片机开始倒计时。固态继电器得电，负载得电。 当到达设定时间时，则断开继电器，此次定时结束。

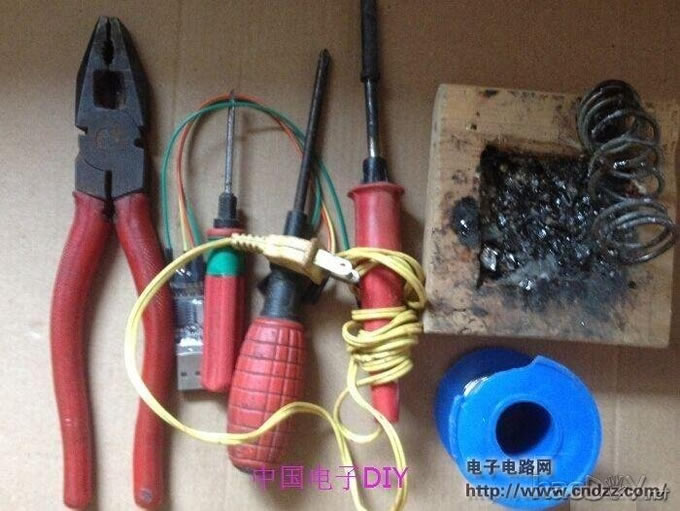

      先晒下DIY工具，一把87年产的电烙铁 一把老虎钳（连斜口钳都没有） 两把螺丝刀 等

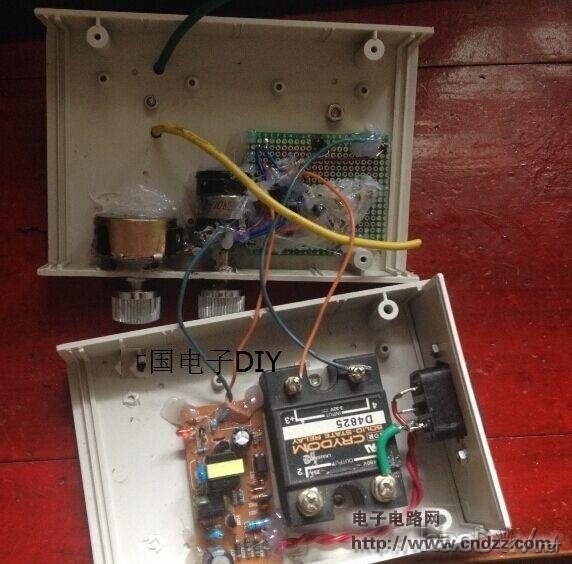

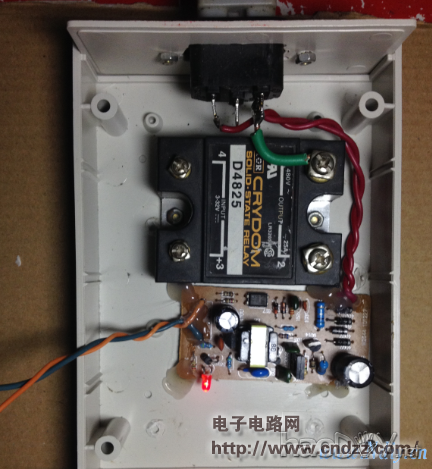

晒张 整机内部结构图，这条件 就只能这样了
