自制自制经济的测量用高压电源

时间:2013-01-05 16:02来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸
电子喜爱者在补缀事变中,偶然需丈量阻尼管、行输出管以及其余高压器件耐压等都必要有高压电源。本文先容的高压电源不消变压器,只需2-3元钱就能制成,很得当常常搞补缀的电子喜爱者制作行使。

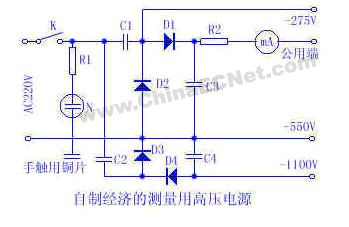

  电路如下图。D1、D2、C1、C3组成一倍压整流电路;D3、D4、C2、C4组成另一极性相反的半波倍压整流电路。两电路组合后,可输出-275V、-550V、-1100V高压。因为没有回收断绝变压器,为安详起见,配置了一个用手触摩的前方指示器,使与开关联接的一端永为前方。行使时,先接通电源,用手触铜片,若氖灯亮,即可行使。R2是掩护表头用的限流电阻,表头满度电流为0.1mA,也可用万用表电流档取代。

自制自制经济的测量用高压电源

















 二极管耐压应大于600V,电流无要求。电容器C1、C2为0.22μ耐压为250V,C3、C4为0.22μ耐压为630V。R1:500K,R2:750K。
