自制用两节电池产生+5V、+12V的电路

时间:2013-01-05 16:08来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸
   由电池供电的便携式电子产物一样平常都回收低电源电压,这样可镌汰电池数目,到达减小产物尺寸及重量的目标,故一样平常常用3~5V作为事变电压,为担保电路事变的不变性及精度,要求回收稳压电源供电。若电路回收5V事变电压,但另需一个较高的事变电压,这每每使计划者为难。本文先容一种回收两块升压模块构成的电路可办理这一困难,而且只要两节电池供电。

  该电路的特点是外围元件少、尺寸小、重量轻、输出+5V、+12V都是不变的,满意便携式电子产物的要求。+5V电源可输出60mA,+12V电源最大输出电流为5mA。

自制用两节电池产生+5V、+12V的电路

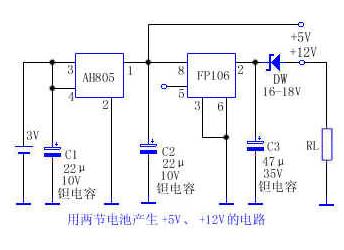

    该电路如上图所示。它由AH805升压模块及FP106升压模块构成。AH805是一种输入1.2~3V,输出5V的升压模块,在3V供电时可输出100mA电流。FP106是贴片式升压模块,输入4~6V,输出牢靠电压为29±1V,输出电流可达40mA,AH805及FP106都是一个电平节制的封锁电源节制端。

  两节1.5V碱性电池输出的3V电压输入AH805,AH805输出+5V电压,其一起作5V输出,另一起输入FP106使其发生28~30V电压,经稳压管稳压后输出+12V电压。

  从图中可以看出,只要改变稳压管的稳压值,即可得到差异的输出电压,行使异常机动。FP106的第⑤脚为节制电源封锁端,在封锁电源时,耗电险些为零,当第⑤脚加高电平>2.5V时,电源导通;当第⑤脚加低电平<0.4V时,电源被封锁。可以用电路来节制或手动节制,若不需节制时,第⑤脚与第⑧脚毗连。
