制作555高压电路,堆高压包(参赛)

时间:2013-01-19 10:00来源:网络 作者:网络整理 点击:

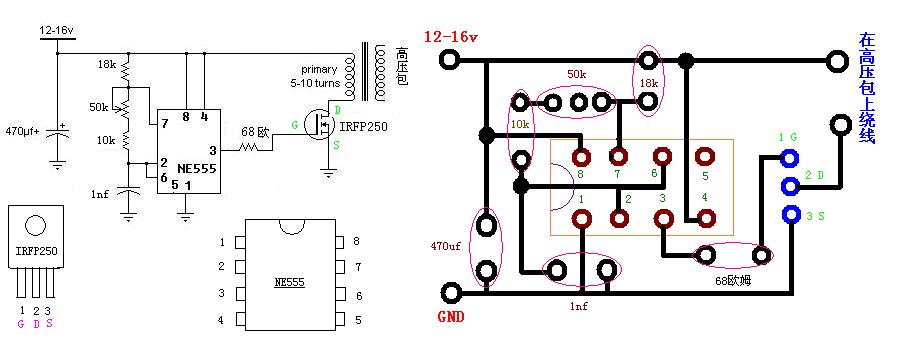

今天做了一个555高压电路,输入12v拉弧2.5cm.废话少说,先上电路图 电阻用1/4W的,要18k,10k,68欧,和一个50k的可调电阻,电阻的阻值接近就好了,因为电阻不是







                    本日做了一个555高压电路,输入12v拉弧2.5cm.空话少说,先上电路图







制作555高压电路,堆高压包(参赛)





电阻用1/4W的,要18k,10k,68欧,和一个50k的可调电阻,电阻的阻值靠近就好了,由于电阻不是那么轻易找的,1nf的电容我用的是纶涤电容,标着102的就是了,470uf的用电解电容,耐压高点,555ic我用的是ha17555,mos管我用irfr260.

  凭证右上边的图布线就可以了。    在高压包的磁环上饶5-10圈的漆包线,

这是元件







制作555高压电路,堆高压包(参赛)







起首在洞洞板上安插元件







制作555高压电路,堆高压包(参赛)







安插次序是从小到大,这样较量轻易安插





     焊接







制作555高压电路,堆高压包(参赛)







剪去引脚







制作555高压电路,堆高压包(参赛)







接着凭证上面的图,在洞洞板上布线

接好后的样子







制作555高压电路,堆高压包(参赛)





焊工不是很好啊O(∩_∩)O~









制作555高压电路,堆高压包(参赛)





行使时,mos管发烧和大啊加个散热片





制作555高压电路,堆高压包(参赛)





整体图





制作555高压电路,堆高压包(参赛)





来个高压包特写







制作555高压电路,堆高压包(参赛)





高压包是好久前买的,花了14大洋 啊









制作555高压电路,堆高压包(参赛)





找不到漆包线,就用电线取代啊,



拉弧







制作555高压电路,堆高压包(参赛)







这个高压电路尚有一个特点,弧长是可调的,这就是50k可调电阻的浸染,说了这么多,你也下手做一个 看看吧,

在玩是要留意安详,假如做好防护法子,高压电一点都不伤害,学过电的都知道,伤害的不是zvs,不是单管自激,不是tc,而是我们天天都打仗到的交换电。
