制作DC 降压升压电源模块

时间:2013-01-19 09:40来源:网络 作者:网络整理 点击:
用KIS-3R33S制作高效率的DC-DC降压和升压模块

起首在淘宝网上淘到KIS-3R33S 模块,我买的时辰是一元钱一个,自制!还要淘204电位器、电容和万用电路板(电压25V阁下的)

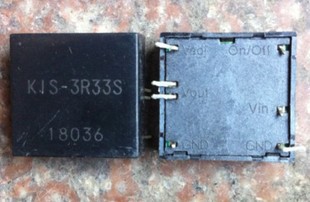

先上零件图吧:

制作DC 降压升压电源模块

     这就是KIS-3R33S的正反图,留意买的时辰要买全角的,因为KIS-3R33S所有是拆机的,以是偶然会把引脚给拆断了,那就难焊接了,以是最好是买全角的。













制作DC 降压升压电源模块

这是电位器的图片,要买204的,也就是200k的。
电容就不先容了,信托各人都知道那是啥东东。




买返来后要把KIS-3R33S后面的塑料板给撬开,然后把真正的KIS-3R33S电路板取出,

制作DC 降压升压电源模块

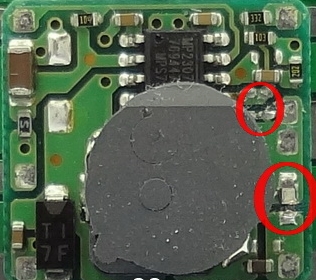

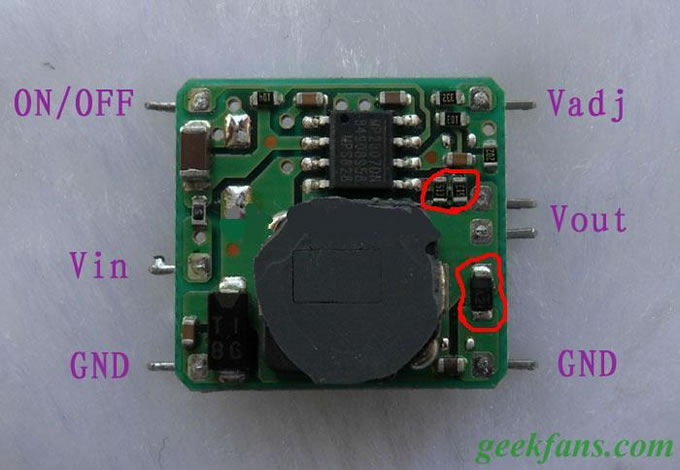

这就是取出后的电路板了,把用红圈圈圈出来的原件给焊下来,不必要那些原件,如图:

制作DC 降压升压电源模块

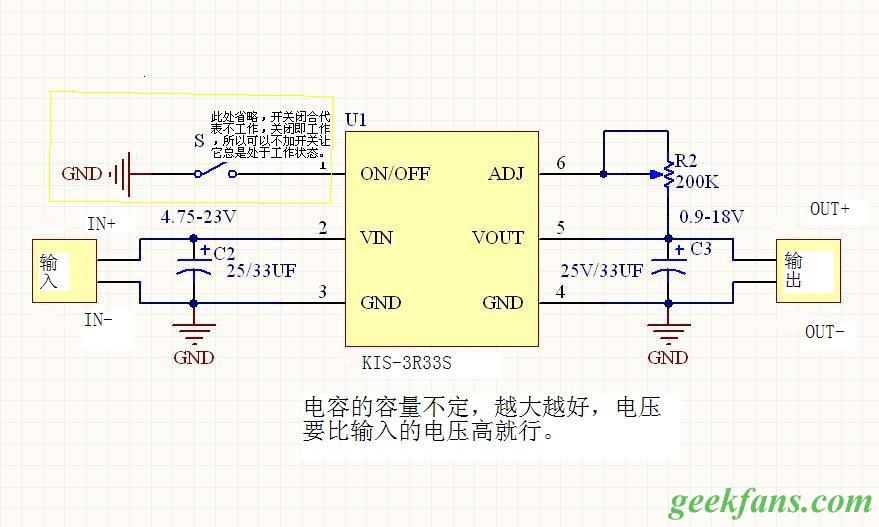

然后上电路图:

制作DC 降压升压电源模块

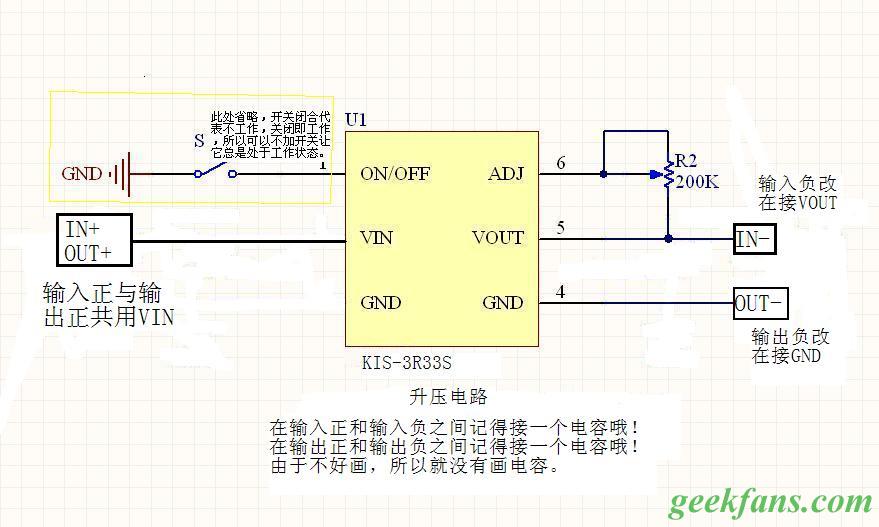

R2就是用204电位器。这是降压的电路,KIS-3R33S还可以做成升压的,电路图如图:

制作DC 降压升压电源模块


电压时通过调理204电位器来实现的,网上说KIS-3R33S做成降压模块的服从可到达98%,我测过一次是到达85%阁下,不外照旧算较量高的降压模块了。尚有,当你把KIS-3R33S做成升压模块时,它的服从就会很低,会发生大量的热,详细几何我没测过,以是我保举把KIS-3R33S做成降压模块要好些,服从高,不产热。

再献上一些资料吧: KIS-3R33S DC-DC电源模块 内部首要由MP2307DN组成,该器件集成可调MOSFET,可以或许提供3A的一连负载电流高出了普及的输入电压4.75V至23V ,MP2307DN电流模式节制提供快速瞬态相应和逐周期电流限定。一种可调软启动可防备浪涌电流开通和关断模式时,MP2307DN电源电流低于1μA 。该电源模块用途普及,能用于LED,车载MP3、MP4等规模。
假如要升压接法,按照上面的电路图去接,输入五伏时,输出为5~23v,负载手段为一安阁下;输入为12v时,功力规复,输出电压为12~25v,负载手段到达2.5a。

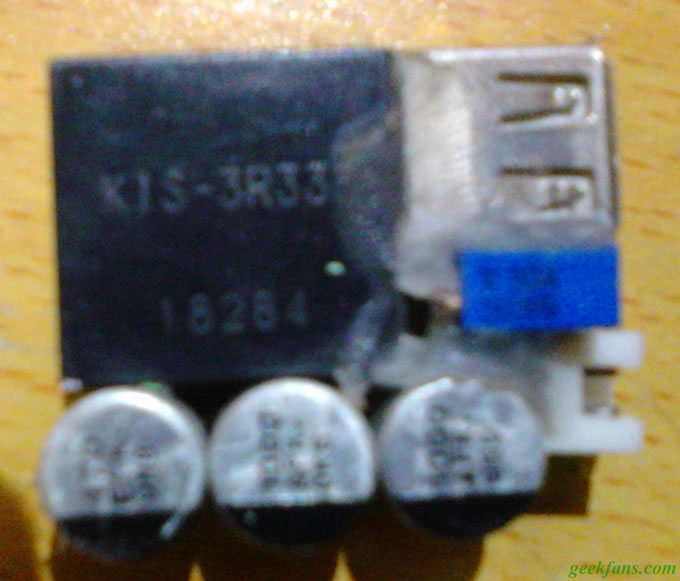

最后展示一下我的作品吧:

制作DC 降压升压电源模块


供数码产物充电用的,我用USB接口作为输出,电压调为5.5V,异常小巧又好用,想做个吗?
    有不分明可以问我哦!
