使用两只FU-33制作 电子管 特斯拉高压发生器线圈

时间:2013-03-22 17:41来源:www.crystalradio.cn 作者:ncngncng 点击:
附上图纸 #两个微波炉变压器串联作为电子管高压供电。 #2kw调压器调节 #双面覆铜板做的低成本高压谐振电容。 #开关电源灯丝供电 。输出10V 20A。 #零成本废木板支架 完成,开启灯丝电源对电子管进行预热。 低电压下(约2kv)CW工作输出离子火 调压器开到最大
使用两只FU-33制作 电子管 特斯拉高压发生器线圈

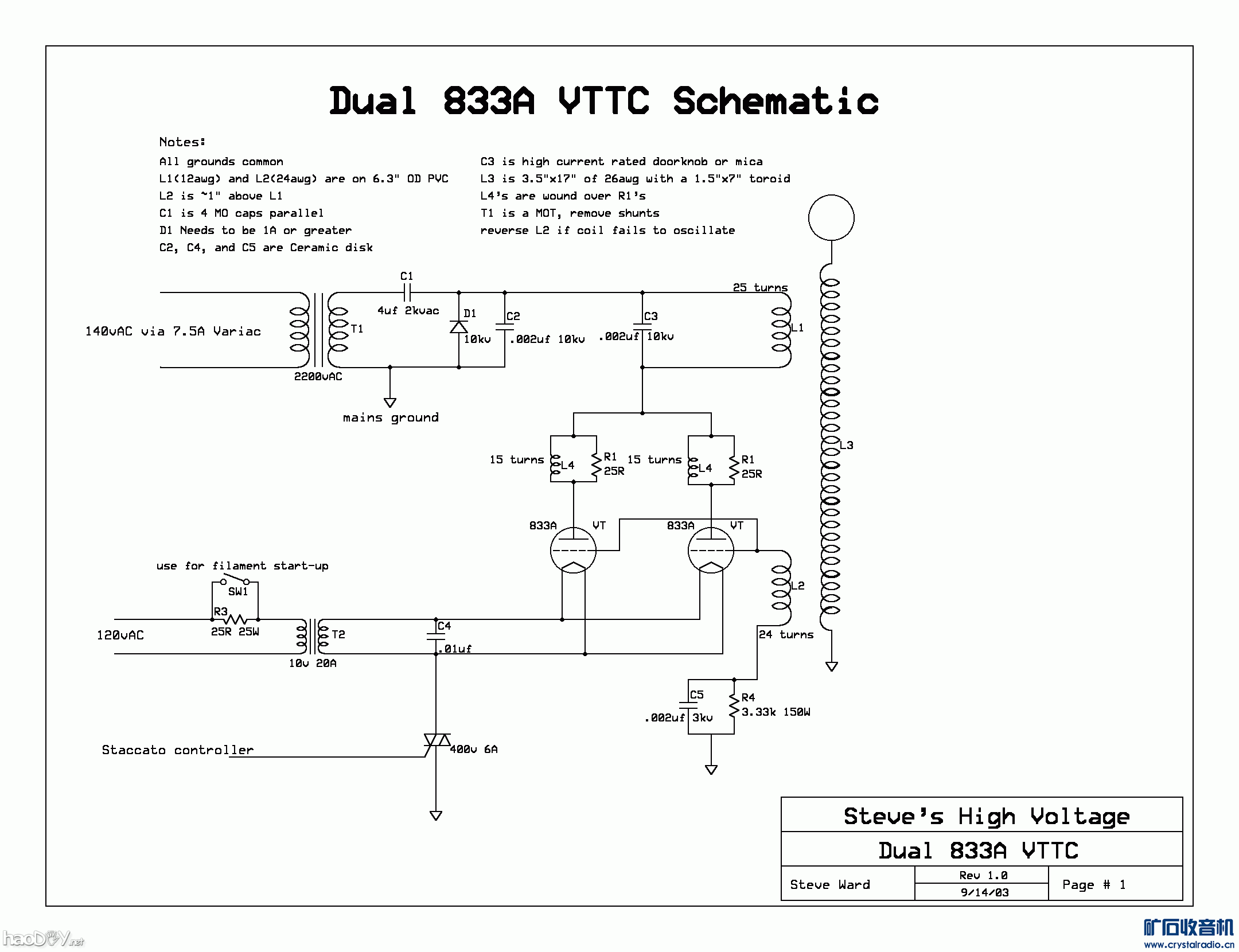

附上图纸
使用两只FU-33制作 电子管 特斯拉高压发生器线圈

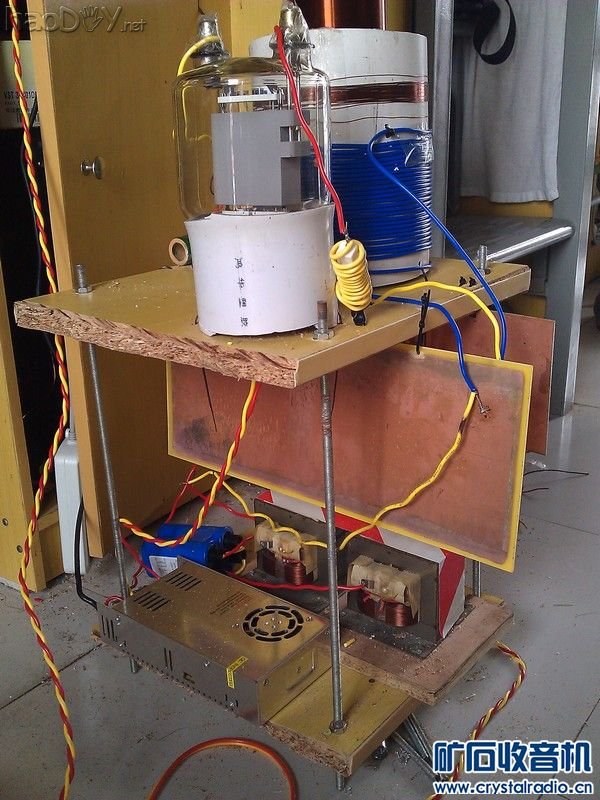

#两个微波炉变压器串联作为电子管高压供电。
#2kw调压器调节
#双面覆铜板做的低成本高压谐振电容。
#开关电源灯丝供电 。输出10V 20A。
#零成本废木板支架

使用两只FU-33制作 电子管 特斯拉高压发生器线圈

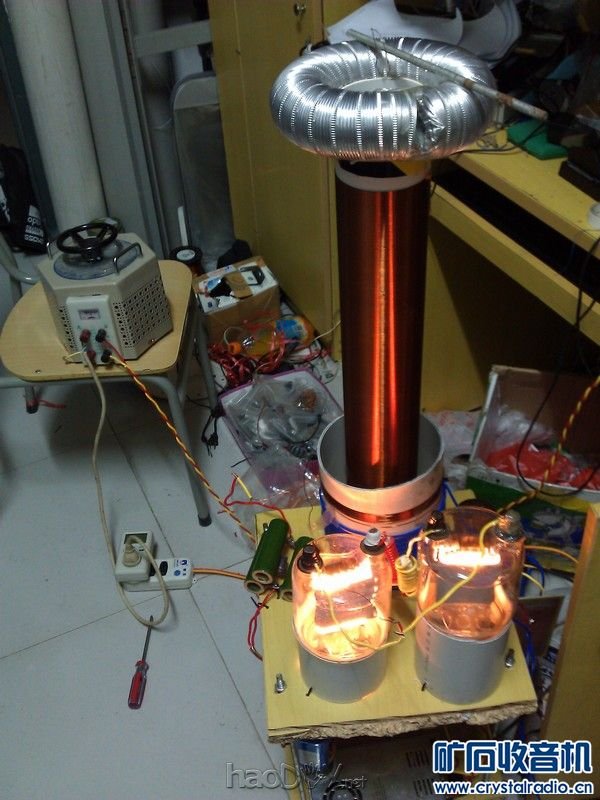

完成,开启灯丝电源对电子管进行预热。

使用两只FU-33制作 电子管 特斯拉高压发生器线圈

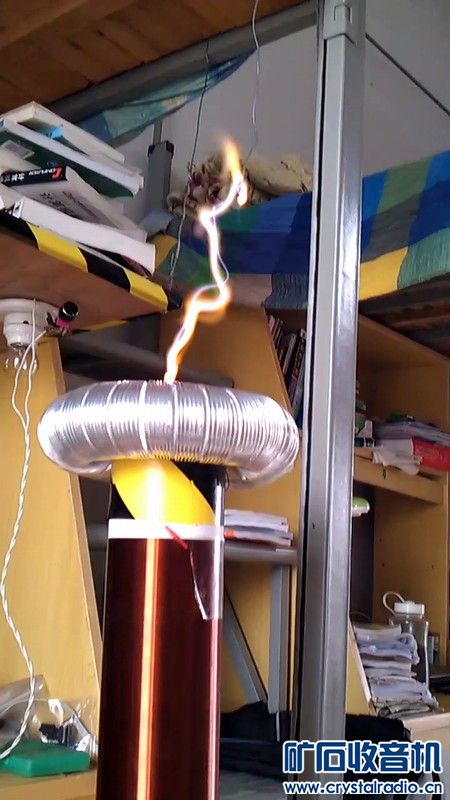

低电压下(约2kv)CW工作输出离子火

使用两只FU-33制作 电子管 特斯拉高压发生器线圈

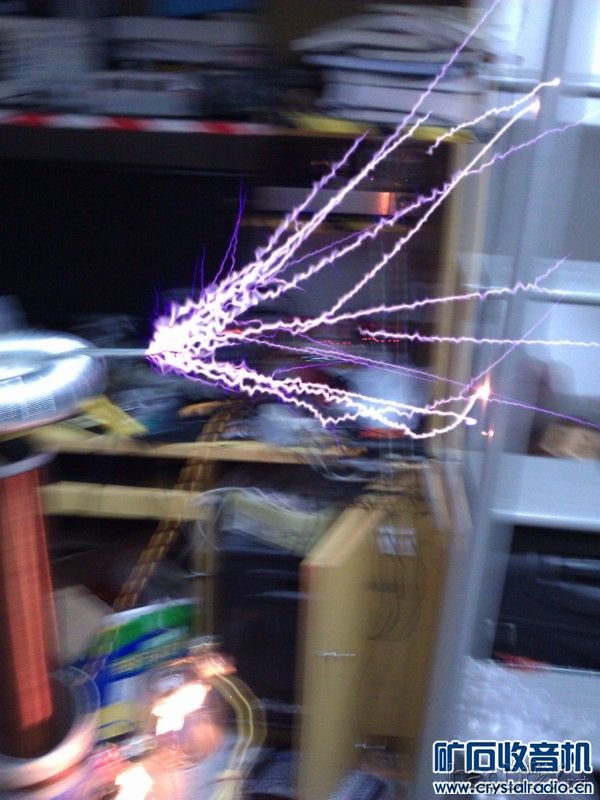

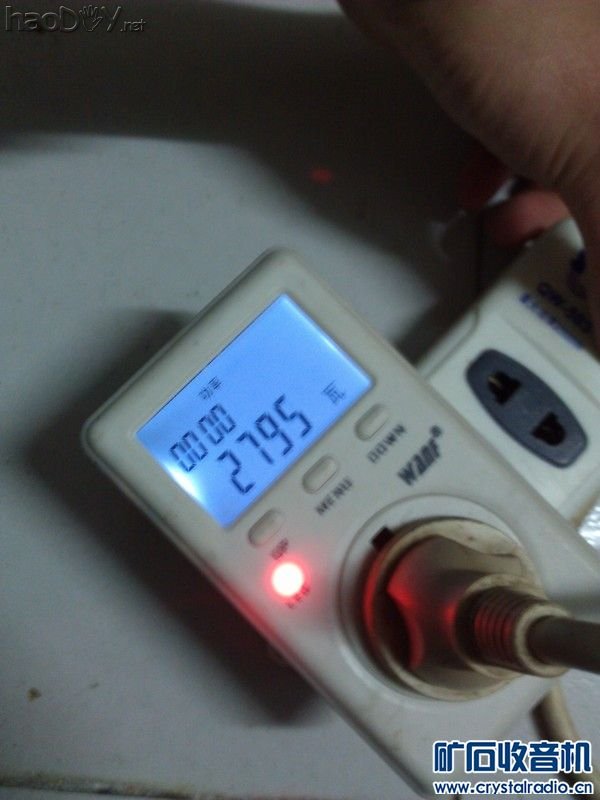

调压器开到最大(阳极电压3kv+)。凶残的喷弧
使用两只FU-33制作 电子管 特斯拉高压发生器线圈

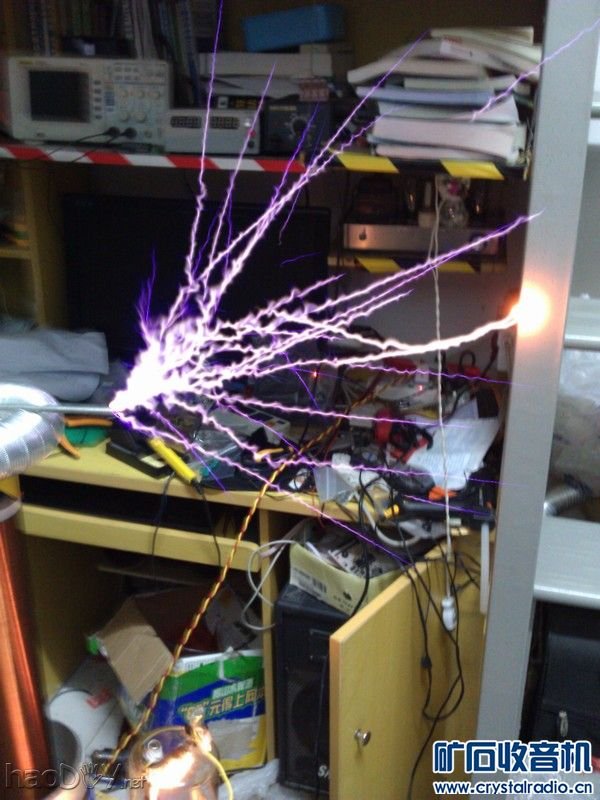

电弧剑击中了宿舍的床架

使用两只FU-33制作 电子管 特斯拉高压发生器线圈  (责任编辑:admin)
