我来教各人制作一个小型的火花间隙特斯拉线圈(SGTC)，得当宽大新手。 此线圈的高度在四十厘米阁下，详细高度和许多身分有关。
原料： 1.高压包一个，不要问如“用什么型号的”一类的话题，由于从理论上讲，任何型号的高压包都可以。 2.直径0.25mm漆包线200m。只管用铜的，这么小的线圈，没须要用铝的…… 3.直径2mm漆包线三米。三米应该差不多。 4.直径十二厘米金属球一个，这个可以在买防盗窗一类的对象的处所买到。并且并不贵，理论上，也就十块钱。 5.直径5厘米，长30厘米PVC管子一根，聚氯乙烯的更好，而有机玻璃是最抱负的。 6.2N3055三极管一个。这个也就三块。 7.240Ω 5W，27Ω 1W电阻各一个。大概没有正好这么大的，轻微有一点不同也迁就。 8.一些厚几毫米的绝缘板，不能用木头，最好用塑料。 9.12V蓄电池一个。 10.无极性电容多少。 11.胶一瓶，502啦，101啦啥的都可以。 12.直径1mm漆包线数米。
器材： 钳子，铰剪，美工刀，烙铁，锡丝，等等等等…… 开始制作之前，先说一下，在制作进程中只管不要改我列出的这些数据。
1.次级线圈的制作：

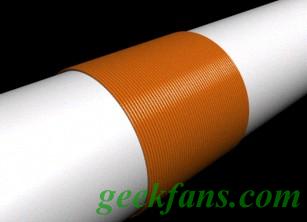

用0.25mm漆包线在管子上绕，如下图。
线不能交错。 绕1000圈。 只管担保线和线之间没有旷地。 有前提的，可以用绝缘漆刷一层。
2.低级线圈的制作：

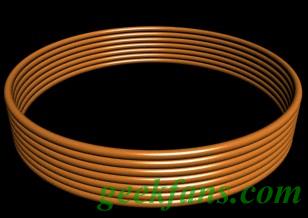

用2mm的漆包线绕成如下图外形。
雷统一个压扁的弹簧。 直径7.5厘米，绕七圈。
3.组装线圈
把次级线圈的线的一头接在谁人金属球上。这个球，我们称为放电顶端。它和地面形成了一个电容。然后用胶可能热胶枪把球牢靠在管子一头。
把次级线圈牢靠在塑料板上，低级线圈牢靠在次级线圈四面，如下图。
次级线圈的线的另一头接地。
4.组合电容
我们必要一些无极性电容，保举行使涤纶电容可能陶片电容。
按照这个线圈的数据，我计较的功效是必要一个21717pF的电容。呃，要这么准确干什么，就取0.022μF吧(可按照打火器间距举办微调)。
电容的耐压取决于电源的电压，而高压包可以发生一到两万伏的电压，以是电容的耐压照旧越高越好。电容的计较很简朴，在此，再提一下。
串联电容的耐压便是各电容耐压之和，容量的倒数便是各电容的容量的倒数之和。
并联电容的耐压稳固，容量便是各电容的容量之和。 (我们组合电容时，只管行使同种电容。)
提议行使20kv 1000p的电容串并联22次，较量省原料。
5.制作电源

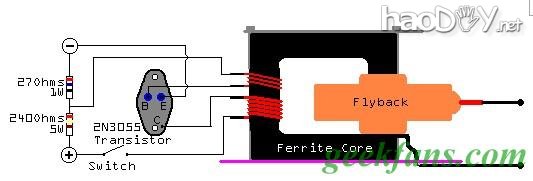

我们可以回收单管自激推高压包的要领来发生高压。 如下图。
我们行使一个2N3055三极管。
谁人玄色的对象，就是高压包的磁芯。
绕在铁氧体上的那两个线圈，上面到下面两个体离用1mm漆包线绕八圈和二十圈。绕线的偏向必需沟通!
最好给三极管装一个散热装置，由于单管自激会发生高温，不吱温渡过高会不会把三极管烧坏。
好手可以直接搭棚，而菜鸟们照旧老诚恳适用洞洞板吧……
用谁人12V蓄电池作为它的电源。
照图毗连好后，拿高压包输出端，即最粗的那条线和高压包屁股上的那一排接脚试着拉弧，找出拉弧最长的谁人接脚，把其余接脚都用绝缘漆或热胶枪之类的对象封住。然后，就引出了图中右边的那两条线。
这个是我做的。因为时刻相关，没给它加散热片。

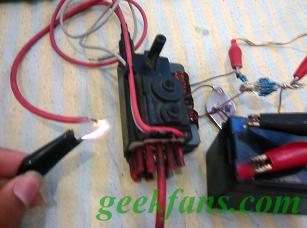

拍摄时，手抖了一下，有点恍惚，不要介怀…… 看看左边，拉出了一厘米阁下的电弧。
P.S. 单管自激这种方法服从不高，切发烧量庞大，假若有前提的还可以行使ZVS等电路。
6.制作打火器
SGTC的道理就是先给电容充电，电容的电压到达必然水平常，在打火器出放出电弧，形成一个回路，然后放电，之后从头开始这个轮回。
我们可以用稍粗的漆包线来制作打火器。
一样平常，打火器是不能用尖端的，必要用平滑外貌。

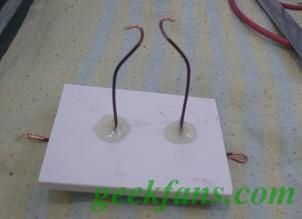

把两段粗漆包线的一头的皮刮掉，弯成两个平滑外貌，然后用热胶枪牢靠在塑料板上，中间留6~10毫米间隙。
如下图。 这个是我做的。
打火器有许多种制作要领。因为我们制作的这个是小功率的，以是不必要思量散热的题目，大功率的线圈的打火器发烧是很锋利的。
P.S.这种打火器装置也可以做成间距可调的，这对最后的调谐会有所辅佐的。

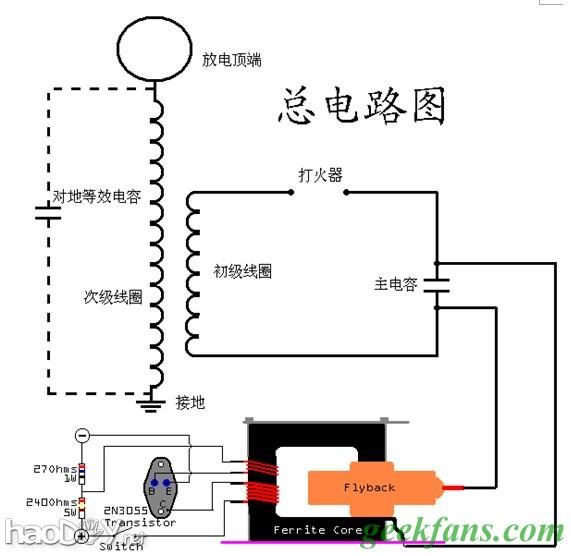

7.最终的装配 如下图。
这个“对地等效电容”没须要做，由于它是放电顶端和地面形成的一个等效电容。按照电容的观念，这个“电容”的两个极板别离是放电顶端和地面，介质是氛围。
最后一步，很是冲感民气!
按下谁人开关，整个线圈开始事变。理论上，这个线圈发生的电弧能有几厘米吧，我也没凭证这些数据做过。SGTC事变时，打火器会发生不小的噪音，做好意理筹备……
出格留意!!!绝对不能把地线直接接在插座上，由于这个地线是和家里全部电器的地线相连的，假如这样做了，效果本身想象吧(假如你的谁人插座后端其实是精采接地了，那么行使插座底线也行)。
因为次级LC回路的事变频率可达上千Hz，很高了。高频电有一种趋肤效应，即只从导体外貌流过，这样，假如通过人体，只会从皮肤外貌过，不会伤到内脏，以是这个线圈的安详性照旧不错的。
各人看到了，许多人可以摸特斯拉线圈的电弧，那倒不是由于他们有特异成果，缘故起因照旧谁人高频交换电。以是，我早年制作了一个比这轻细小一点的线圈，然后我就摸了电弧，感受还不错。呃，照旧不要等闲去摸电弧为好，假如然的想摸，那就先找根长铁丝，拿在手里，用铁丝去引电弧，假如手不麻，那就可以摸了(假如电弧粗的话，当心被烫伤)。留意，我们行使的是高频电，以是可以摸，要是用工频电源啥的那照旧算了。
祝各人玩得开心!
