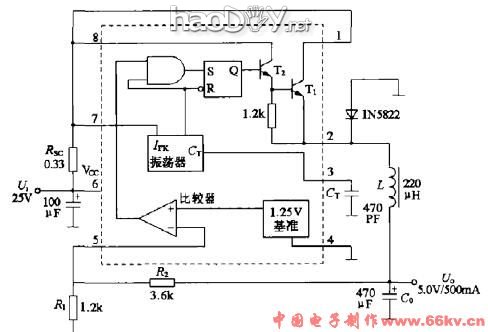

自制MC34063降压电路

时间:2013-01-05 16:03来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

事变进程:
1.较量器的反相输入端(脚5)通过外接分压电阻R1、R2监督输出电压 。个中,输出电压U。=1.25(1+ R2/R1)由公式可知输出电压 。仅与R1、R2数值有关,因1.25V为基准电压,恒定稳固。若R1、R2阻值不变,U。亦不变。
2.脚5电压与内部基准电压1.25V同时送人内部较量器举办电压较量。当脚5的电压值低于内部基准电压(1.25V)时,较量器输出为跳变电压,开启R—S触发器的S脚节制门,R—S触发器在内部振荡器的驱动下,Q端为“1”状态(高电平),驱动管T2导通,开关管T1亦导通,使输入电压Ui向输出滤波器电容Co充电以进步U。,到达自动节制U。不变的浸染。
3.当脚5的电压值高于内部基准电压(1.25V)时,R—S触发器的S脚节制门被封闭,Q端为“0”状态(低电平),T2截至,T1亦截至。
4. 振荡器的Ipk 输入(脚7)用于监督开关管T1的峰值电流,以节制振荡器的脉冲输出到R—S触发器的Q端。
5. 脚3外接振荡器所必要的按时电容Co电容值的巨细抉择振荡器频率的坎坷,亦抉择开关管T1的通断时刻。

自制MC34063降压电路
