自制24V供电CRT高压电源

时间:2013-01-05 14:34来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸
  一些摄影机CRT行使11.4cm(4.5英寸)纯平面CRT作为表现部件,其高压部件的阳极电压为+20kV,聚焦极电压为+3.2kV,加快极电压为+1000V,高压部件供电为直流24V。以下电路是为替代维修这些表现器的高压部件而计划(电路选自收集文章,原作者不详)。该电路的计划也可为其他升压电路计划提供参考。

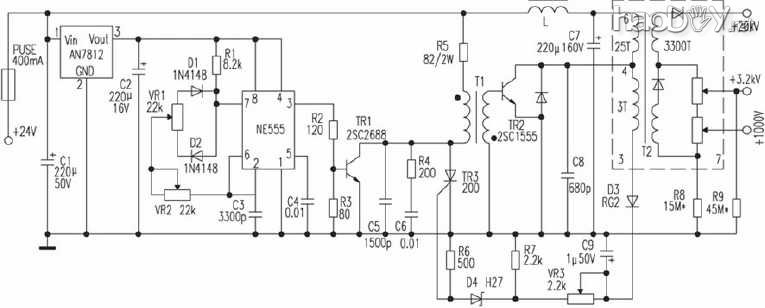

自制24V供电CRT高压电源

  根基道理:NE555组成脉冲产生器,调理电位器VR2可使之发生频率为20kHz阁下的脉冲,电位器VR1调脉宽。TR1为敦促级,脉冲变压器T1回收反极性鼓励,即TR1导通时TR2截至,TR1截至时TR2导通,D3、C9、VR3、R7及D4、R6、TR3构成高压掩护电路。VR2用于调频率,调理VR2可调解高压巨细。
  VR2选用慎密可调电阻。T2可选用彩电行输出变压器变通行使。笔者选用的是东瀛SE-1438G系列35cm(14英寸)彩电的行输出变压器,回收此变压器阳极电压可达20kV,再恰当选取R8的阻值使加快极电压为+1000V、R9的阻值使聚焦极电压为+3.2kV即可。整个部件回收铝盒封装,铝壳接地,这样可镌汰对电路滋扰。
