diyMC34063组成的电压反向电路

时间:2013-01-05 09:24来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

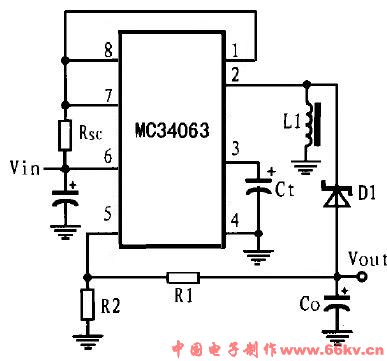

电路道理:

当芯片内部开关管T1导通时,电流经MC34063的1脚、2脚和电感Ll流到地,电感Ll存储能量。此时由Co向负载提供能量。当T1断开时,因为流经电感的电流不能突变,因此,续流二极管D1导通。此时,Ll经D1向负载和Co供电(经民众地),输出负电压。这样,只要芯片的事变频率相对负载的时刻常数足够高,负载上便可得到持续直流电压。

diyMC34063组成的电压反向电路
