diy采用MC34063芯片构成的非隔离型变压器初级线圈驱动电路

时间:2013-01-05 09:23来源:网络 作者:网络整理 点击: 次
免费提供各种电子制作文章、资料、图纸

电路道理：

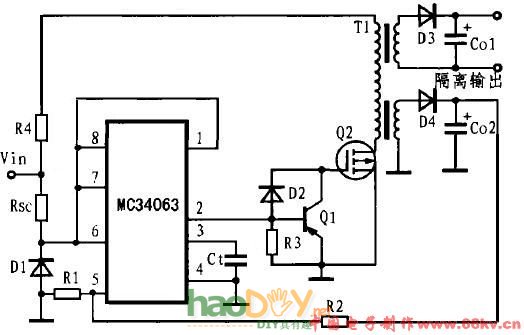

当芯片内部的开关管T1导通时，电流经变压器低级线圈、T1的集电极和发射极流到地，变压器低级线圈储存能量。当T1断开时，变压器低级线圈回路断开，能量耦合到变压器的次级线圈。对变压器次级的输出电压举办取样，并将取样电压经R1、R2分压后送到MC34063的5脚，可以确保输出电压的不变。



diy采用MC34063芯片构成的非隔离型变压器初级线圈驱动电路
