此刻的煤气灶、热水器等多半回收电子焚烧，它具有操纵利便、行使安详、事变靠得住等利益，电子煤气焚烧器的种类较多，但电路根基布局和道理大同小异。本文先容一种布局简朴，制作利便的电子焚烧器，可供煤气灶出产厂家、电子喜爱者参考。
事变道理

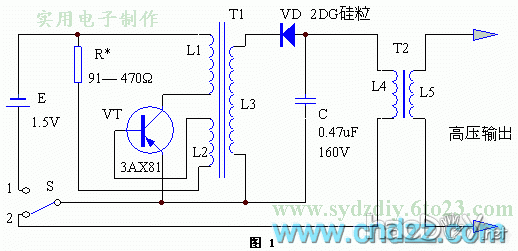

该装置电路如图1。它是由振荡器，高压整流电路和升压器构成。由三极管VT及T1的L1、L2、R构成振荡器，接通电源开关S，VT便发生振荡，于是在T1的L3端感到出较高的电压，经二极管VD半波整流后向电容器C充电，同时在T2的L5端感到出更高的电脉冲举办焚烧。当S拨至“2”档时，C中的电荷维持放电状态，直至靠得住地将煤气点燃。整个举措只是在几秒种内完成。
元器件选择与制作
E回收一节5号电池。VT回收锗三极管3AX81，以改进低电压下的压降特征，如用硅管则压降较大，事变服从明明低落。VD回收2DG系列高压硅粒，其反压要求大于250V，C的容量在0.47—0.68uF范畴，耐压大于160V。T1可用小型半导体收音机中的输入或输出变压器的E型5×7铁芯，L1用Φ0.17mm高强度漆包线绕30匝，L2用同样线径的漆包线绕60匝，L3回收Φ0.06mm的高强度漆包线绕3500匝。T2回收40mm长的磁棒作铁芯，起首用Φ0.41mm的漆包线在磁棒上绕17匝作L4，然后在L4上套入塑料槽骨架，并用Φ0.06mm的高强度漆包线在骨架上绕1500匝。骨架上共分线槽10个，每个线槽内绕150匝，可有用防备高压击穿L5自身。
电路制好后，可在L5两头接入电极，安排恰当间隔，拨动S，见两电极之间闪烁火花即告乐成。
