1、作品简介
1.1介绍：在物联网概念下，智能家居的意识越来越重.但是因为家用电器品牌杂多，就算有智能化设备统一操作起来也是很麻烦，家用智能插座得出现可以使电器实现最基本的w远程控制功能与使用远程监控，在本设计方案中还加入了语音模块便于不会使用手机的老人或小孩使用，加入了计量芯片便于统计功耗情况，加入了保护电路使后级负载使用更安全。

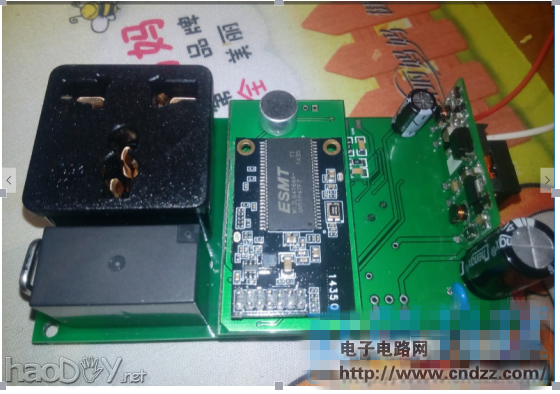

1.2外观图片：

智能小家居，做一个设个家用的智能插排，主要功能实现！

1.3为何要制作这个作品
作为一个经常丢三落四的家庭煮夫我不知道被我大王说了多少次家电用完要断电，更有几次在外出游玩的路上记起电饭煲、空调还没关，为此扣了很多次零花钱。有机会可以尝试，便用这种智能开关作作品。
1.4这个作品能给使用者或者社会带来哪些改变、益处或进步？
使用者可以更直观的感觉电器用电情况，并对用电计划做出调整；强迫症患者可以省去回家查看电器是否还开着；社会方面可能更多的是促进家电的物联化，让以后的家电使用更加方便更加安全。
2、作品亮点
语音模块的嵌入、过电流能力较强、带wifl。市场上的排插基本不带语音功能，有些不会使用手机APP的老人无法进行较近距离的远程控制。另外市场上的排插带负载能力较弱，在长期使用上存在很多隐患，该智能排插过电流能力最大可保持在20A,切换电流可以达25A。

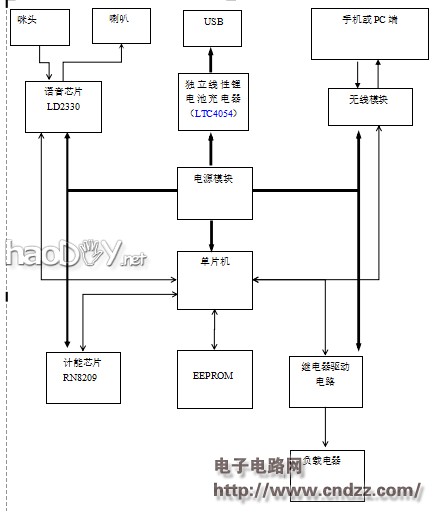

3、系统构架图

智能小家居，做一个设个家用的智能插排，主要功能实现！

4、原理图（见附件电路）
4.1电源模块
4.2语音模块
4.3计能模块
4.4 MCU控制模块
4.5无线模块
无线模块就没有自己设计了，刚好手头上有一个友人的USR-WIFI232-A模块（802.11 n协议），能省则省了，谁叫我零用钱不够买器件了呢。
5、实物图材料清单（BOM列表)
         STC(宏晶) / STC15L2K60S2   LC编号：C41562
         互感器 / ZMCT102              LC编号：C84213
         咪头                                              C31839
         电量计                                LC编号：C81006
         电源模块ls05-15B12ss            外购件
         无线模块                            外购件
         LD3320语音芯片                外购件
6.PCB实物图（见附件）
本来是打算电源模块部分侧放，无奈那样拼版得收3份钱，不然这个PCB板可以做到更小。另外AC220电源线皆是用2mm导线在外部飞线连结。
7软件部分的描述
软件部分已经实现远程控制、读取计量芯片、语音控制等基础功能，后续我会上传完整的程序。
7 作品演示
还没联调完毕，暂时木有。
