DIY微型PCB台钻

时间:2017-07-05 23:02来源:本站 作者:haodiy 点击:
小弟初来乍到,有不足之处欢迎提点,望兄弟们勿喷。本着DIY的精神,不舍得花钱买成品,淘宝上的都好几百,呵呵,用不到 ,我要求不高,就自己做个吧。。成本:亚

小弟初来乍到,有不足之处欢迎提点,望兄弟们勿喷。

本着DIY的精神,不舍得花钱买成品,淘宝上的都好几百,呵呵,用不到 ,我要求不高,就自己做个吧。。


成本:亚克力架子加工30元、垃圾钻夹+垃圾电机以前买的大约10元左右、6mm光杆10cm*2根3元、6mm直线轴承2个5元、M3M4M5螺丝一堆+触点开关+电线5元吧、、12v电源谁都有,不算钱了。。合计花了53元吧。。架子可以用木头之类代替,那就便宜了


机架图纸在这里: 台钻CAD图纸.rar (108.71 KB, 下载次数: 12)

看看视频,此视频有助于治疗颈椎炎。。。


连夜画图纸,采用内六角螺丝固定,高端大气上档次。。。

DIY微型PCB台钻

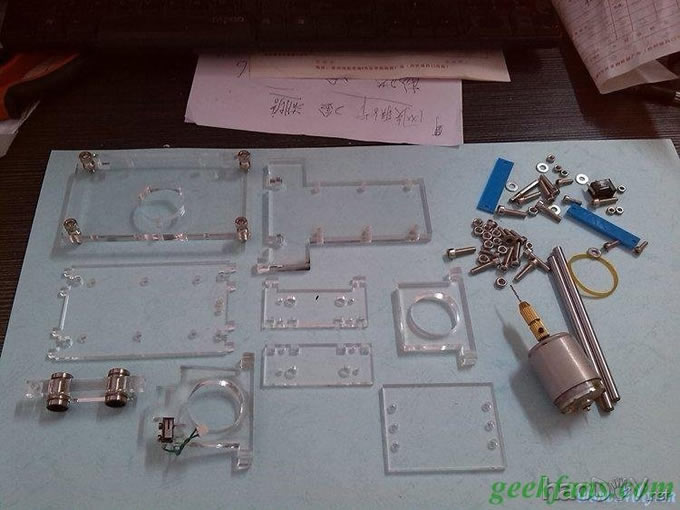

配件:一堆M3 M4 M5的不锈钢内六角螺丝、垃圾380电机+垃圾钻夹,要求功率大可以换555电机和万能夹头。


2根10cm的光轴

DIY微型PCB台钻

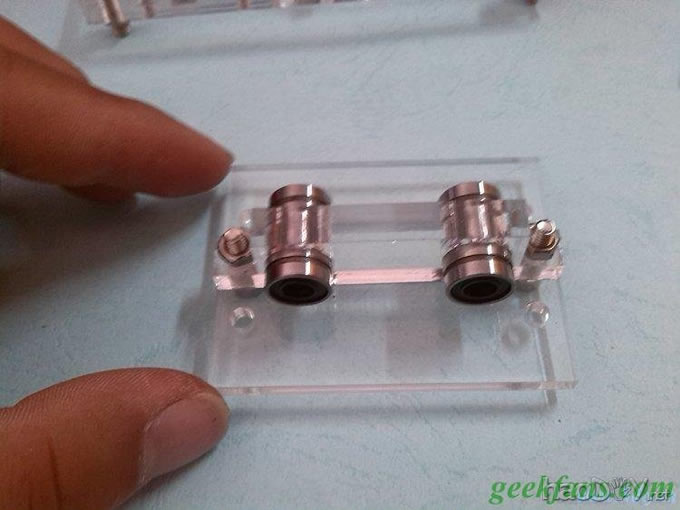

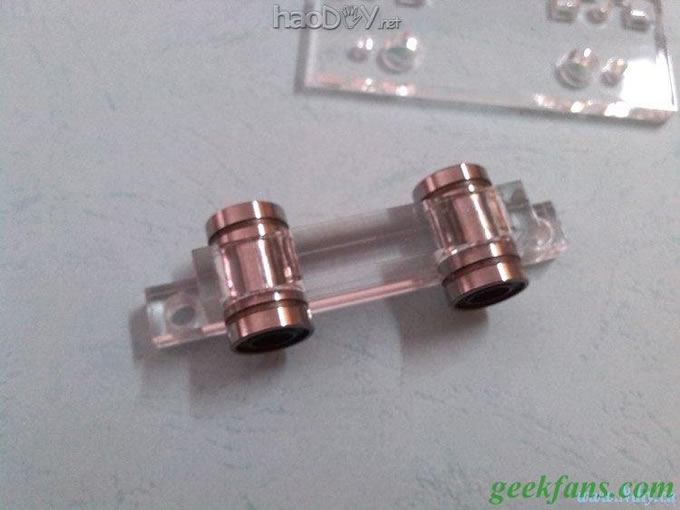

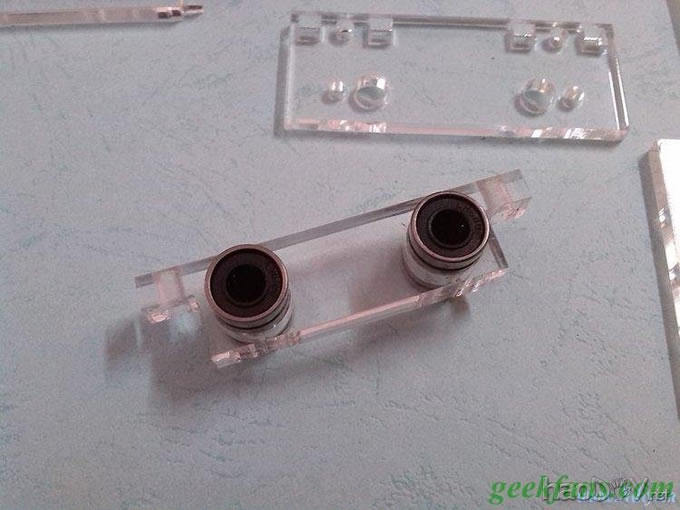

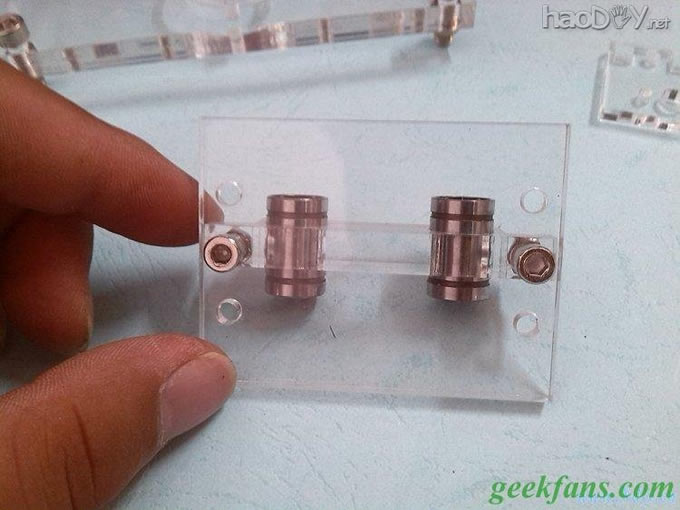

2个6mm内径的直线轴承,卡在空位里。。

DIY微型PCB台钻


DIY微型PCB台钻

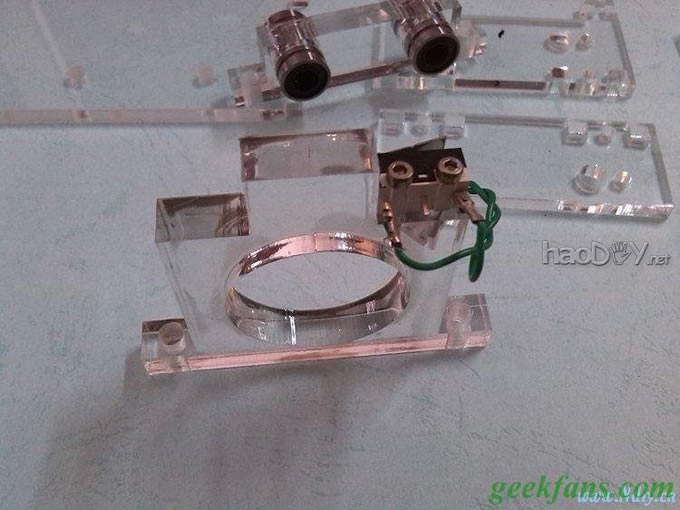

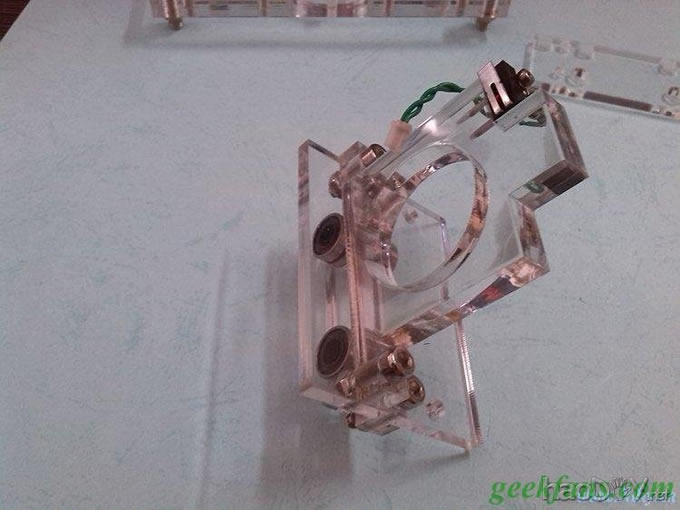

主轴夹具,已经把触点开光安上了

DIY微型PCB台钻

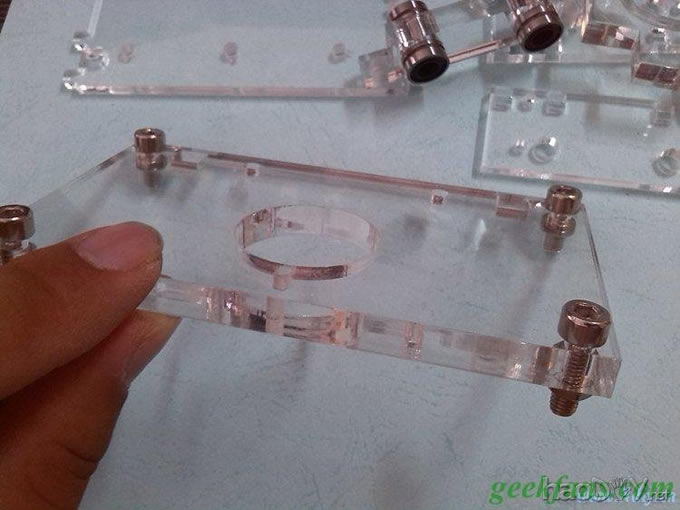

台面,这个图纸中已经改了,下面这个小了点。。

DIY微型PCB台钻

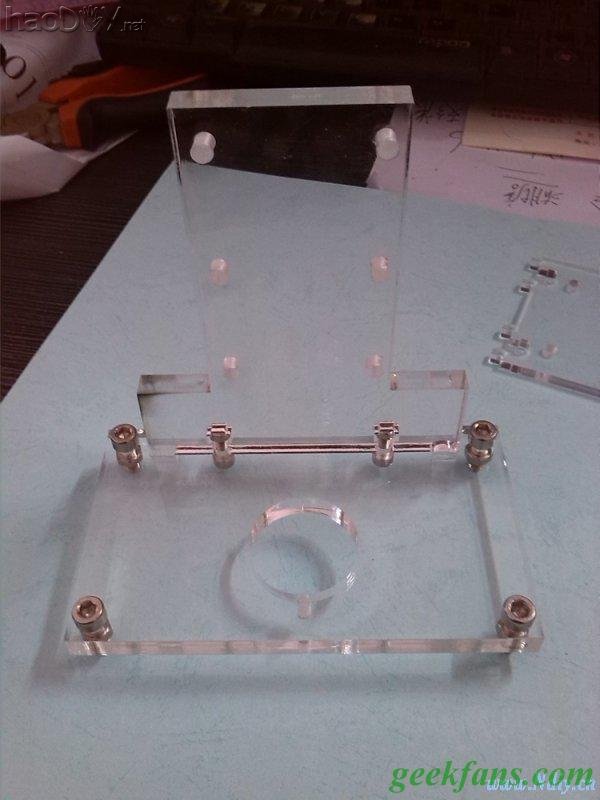

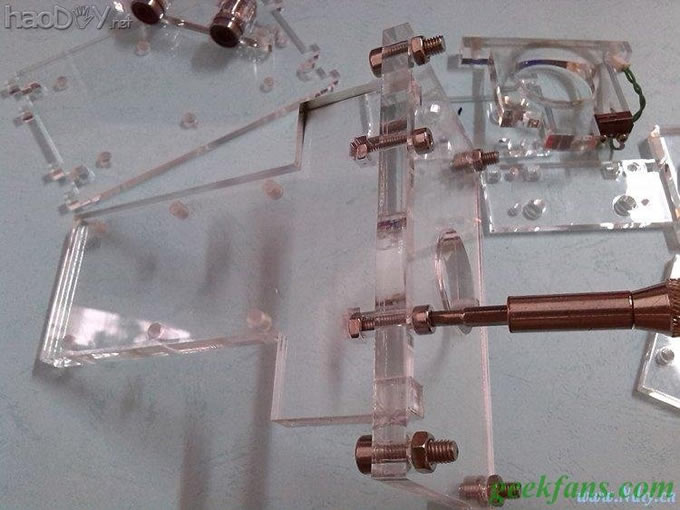

把立柱固定在台面上

DIY微型PCB台钻

固定好了的样子

DIY微型PCB台钻

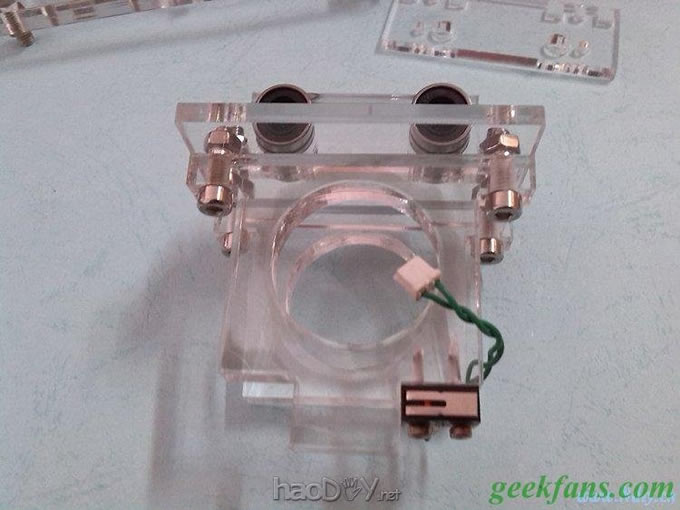

接下来做主轴夹具:

DIY微型PCB台钻


把装好直线轴承的滑块安上:

DIY微型PCB台钻

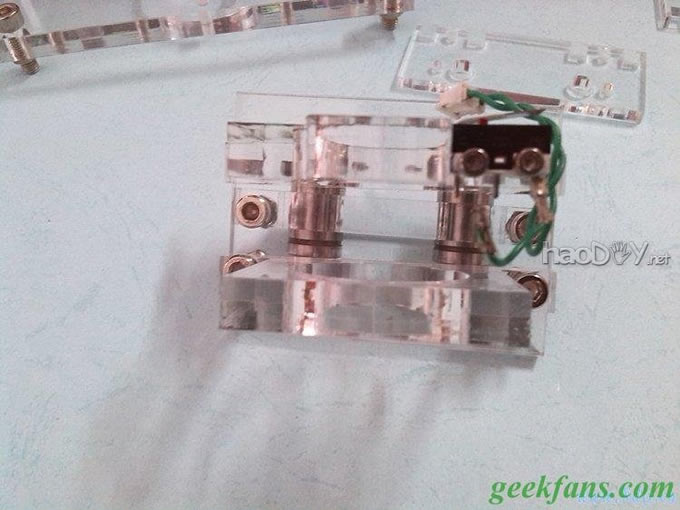

然后把夹具也装上:

DIY微型PCB台钻

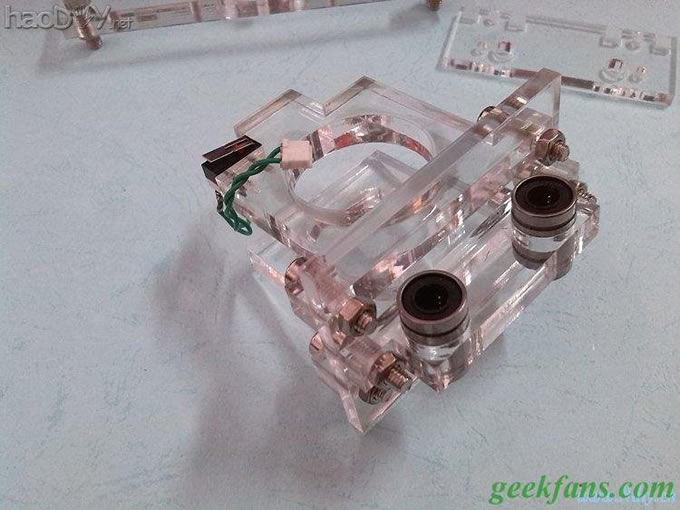

装好后:

DIY微型PCB台钻


DIY微型PCB台钻


DIY微型PCB台钻
