第二代18650移动电源

时间:2017-07-06 02:29来源:本站 作者:haodiy 点击:
之前做过18650移动电源手电,用了一段时间发现保护板起不到保护作用,电池几乎过放,后来充不上电,在网上查了恢复的方法但是不管用,最后干脆不理,直接上电烙

                   之前做过18650移动电源手电,用了一段时间发现保护板起不到保护作用,电池几乎过放,后来充不上电,在网上查了恢复的方法但是不管用,最后干脆不理,直接上电烙铁焊出来准备报废,这时奇迹发生了,18650复活了!!总结经验就是在过放的18650正极上用烙铁烫5-6秒钟即可,恢复后立即充电。18650的问题解决之后我一直在思考为什么锂电保护板不起作用,后来在网上查阅了相关资料才恍然大悟!下面为大家说明并推出第二代移动电源手电。

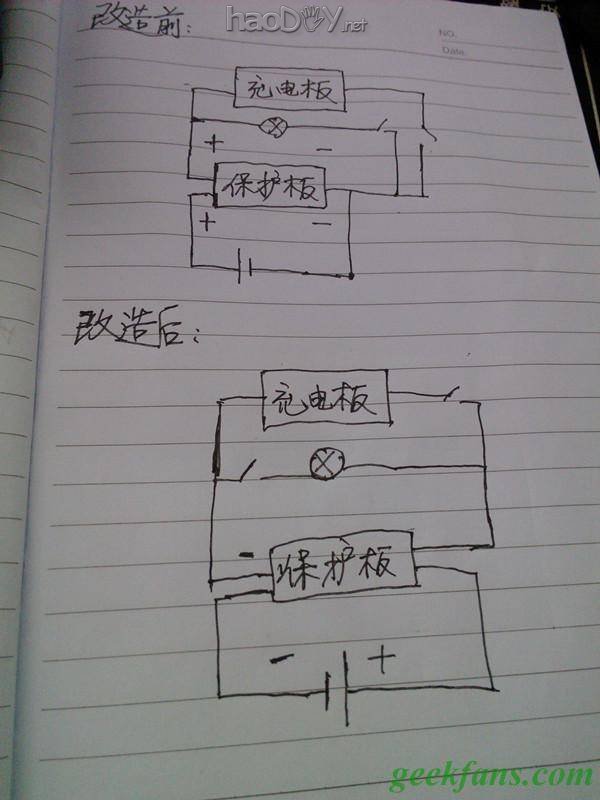

          第一步,画出改造原理图(相对之前第一代)


第二代18650移动电源



大家仔细比较改造前和改造后的图就会发现保护板为什么不到作用的原因了,因为锂电保护板保护的原理是通过检测电压的高低来控制负极的通断,而正极是直通的,我的第一代中的充电板和LED都是负极直接经过开关供电,而正极又是直通的,所以保护板无法检测。而改造后电流经过保护板的负极因而能检测电压的变化。

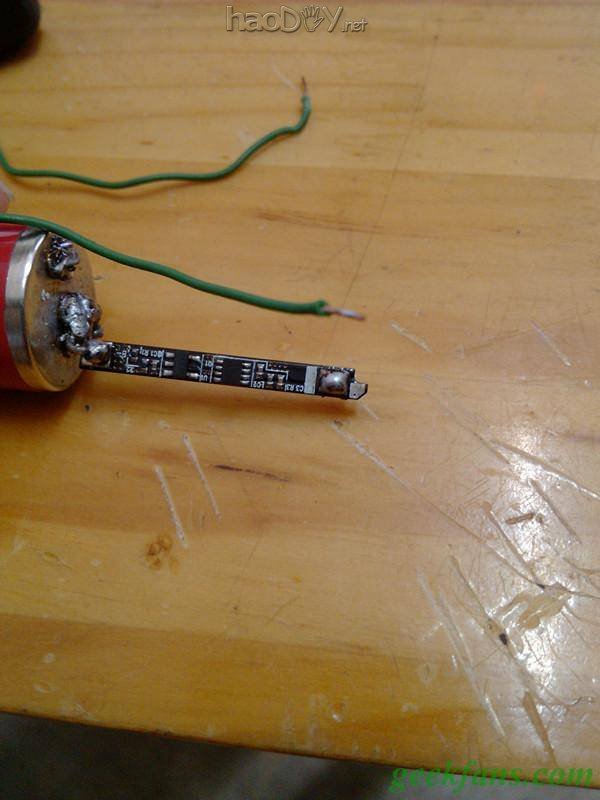

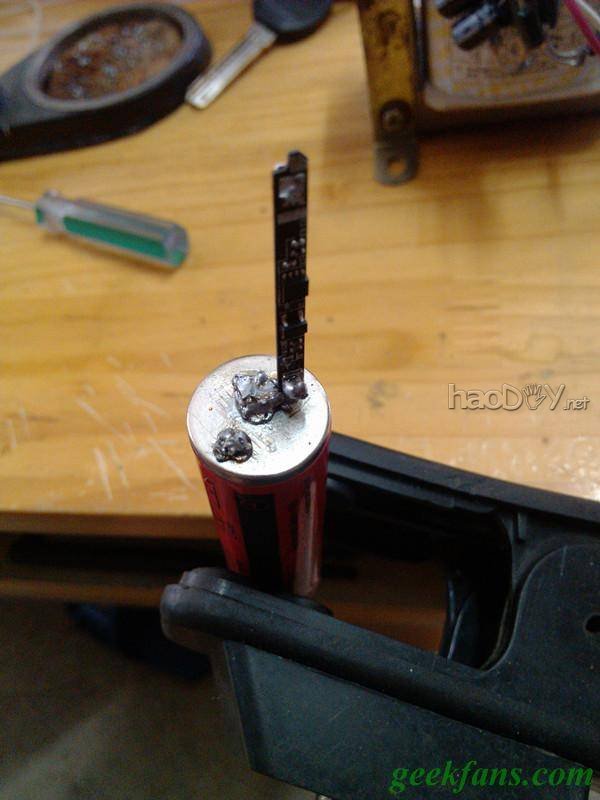

        第二步,在复活并充好点的18650负极上焊接保护板

第二代18650移动电源

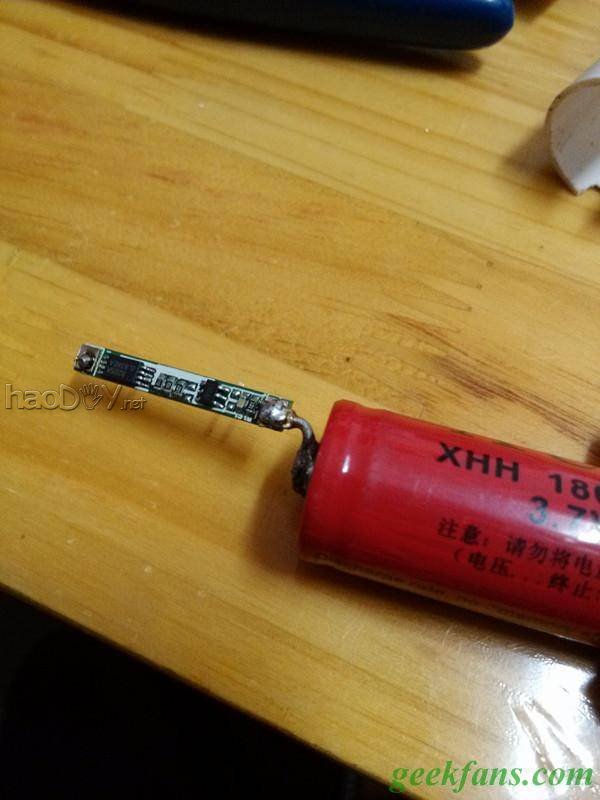

  与之前的做比较,之前的是焊接在正极上的

第二代18650移动电源

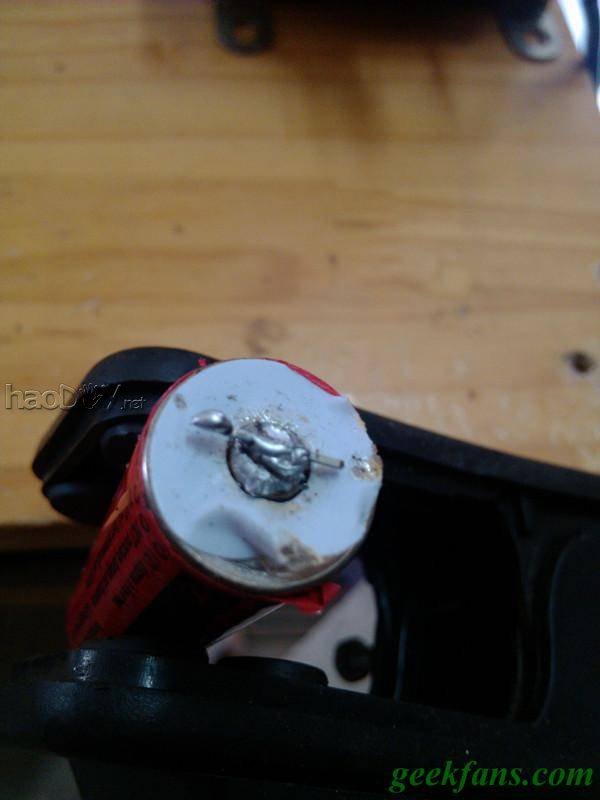

   第三步,在电池正极上焊接一个排针,方便焊接LED和连接到保护板的正极线

第二代18650移动电源

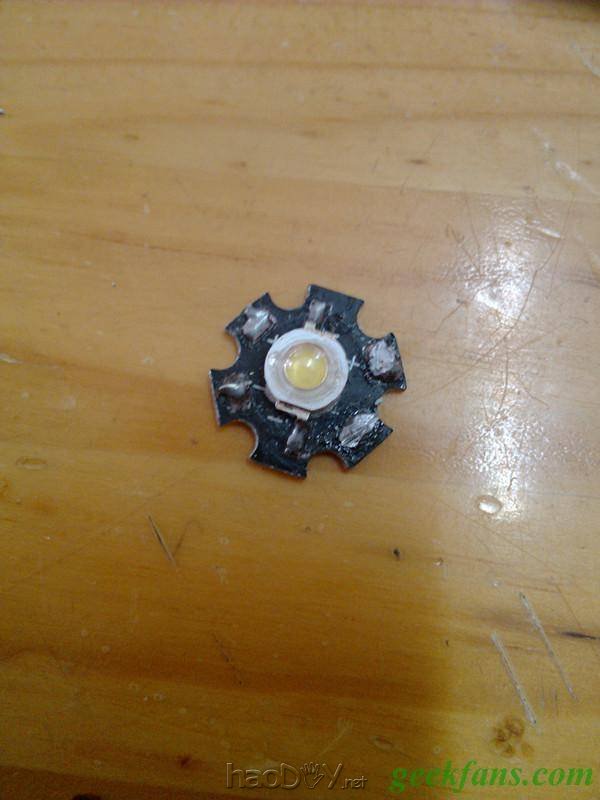

第四步,焊接LED到正极。图中出现的大夹子是简易的固定装置,方便焊接

第二代18650移动电源


第二代18650移动电源



第五步,焊接保护板的负极

第二代18650移动电源

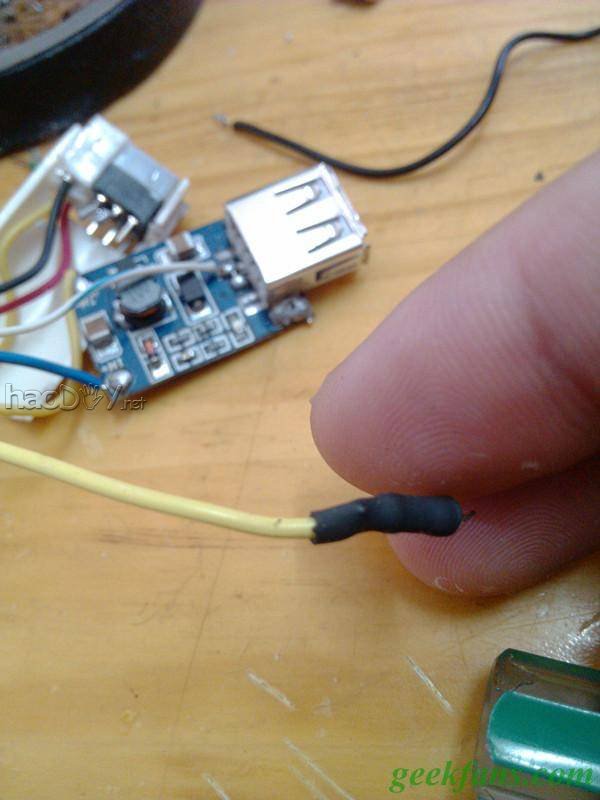

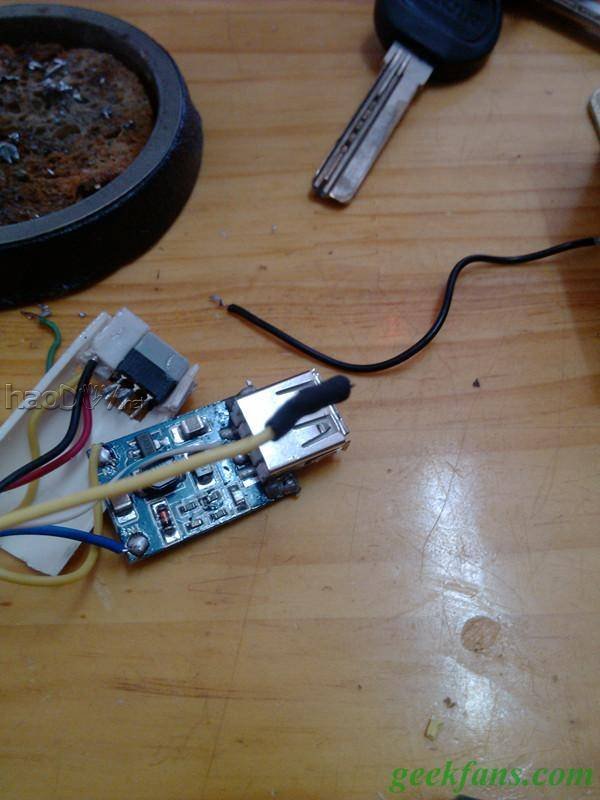

第六步,焊接LED的限流电阻以及LED开关的改造

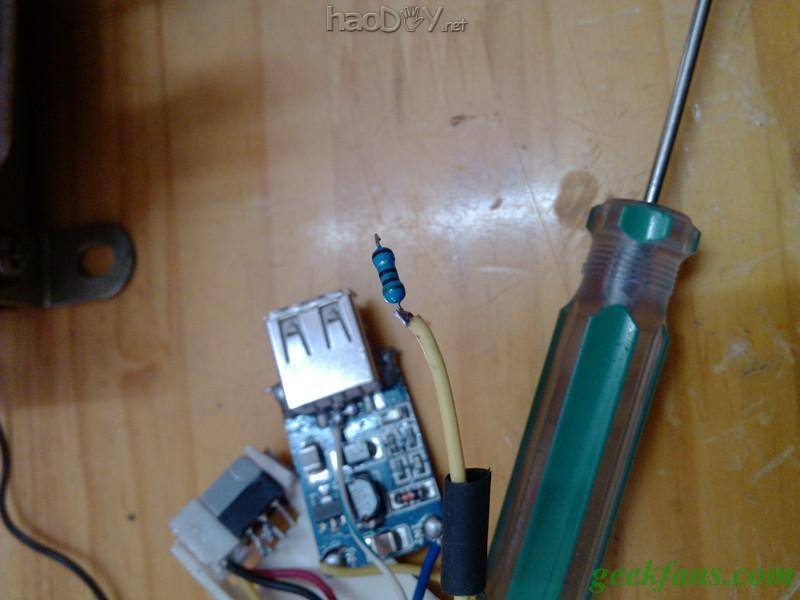

  焊接限流电阻

第二代18650移动电源


第二代18650移动电源


第二代18650移动电源



记得上次加的是10欧的限流电阻,结果不够亮,这次想干脆不用,但是发现LED发热严重,最终加了个5欧的。在这里提到本人原创的“开关”:大家知道USB接口有四条线,最外边的两条是电源,中间两条是数据线(后面称作A和B),充电用的只是充电板外边的两条,里面的就可以用作开关,后面会向大家说明。这里先在A上焊接一条导线连到LED的负极,取一条线焊接到保护板出来的负极,另外一头焊接电阻到B点,这样只要短接A和B灯就亮了,后面介绍短接的方法。

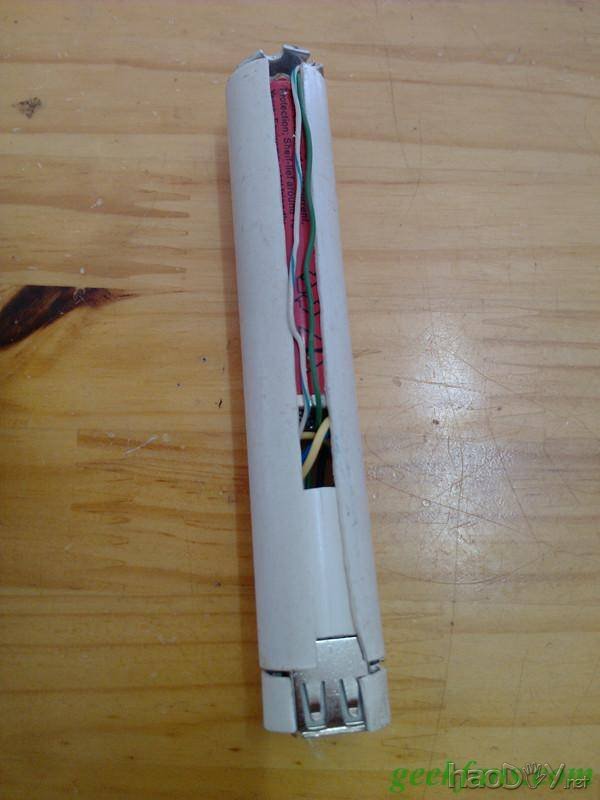

   第七步,将焊好的电池,连接线和保护板等放入内管

第二代18650移动电源



内管的结构和第一代的相同

第八步,制作充电板USB头部的后衬和聚光透镜的夹层,这一步解决了上一代LED灯无聚光的问题

     先制作透镜的夹层

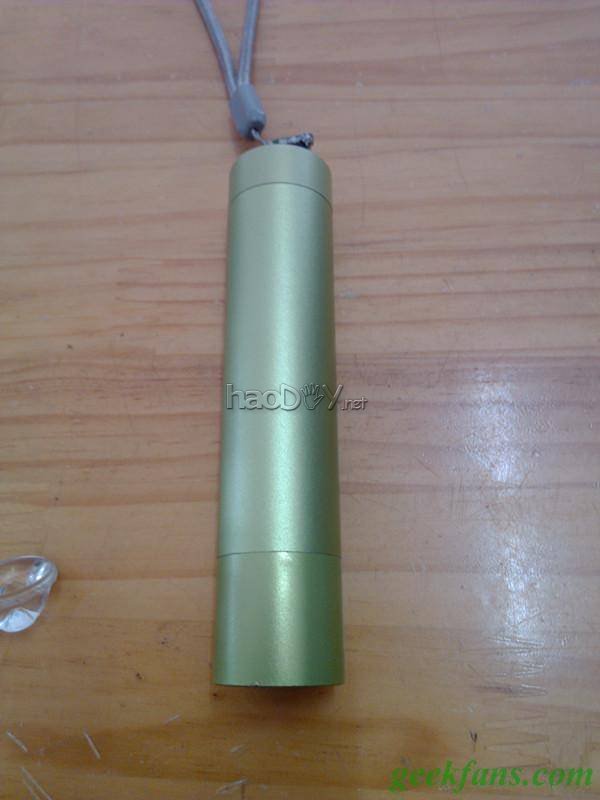

第二代18650移动电源

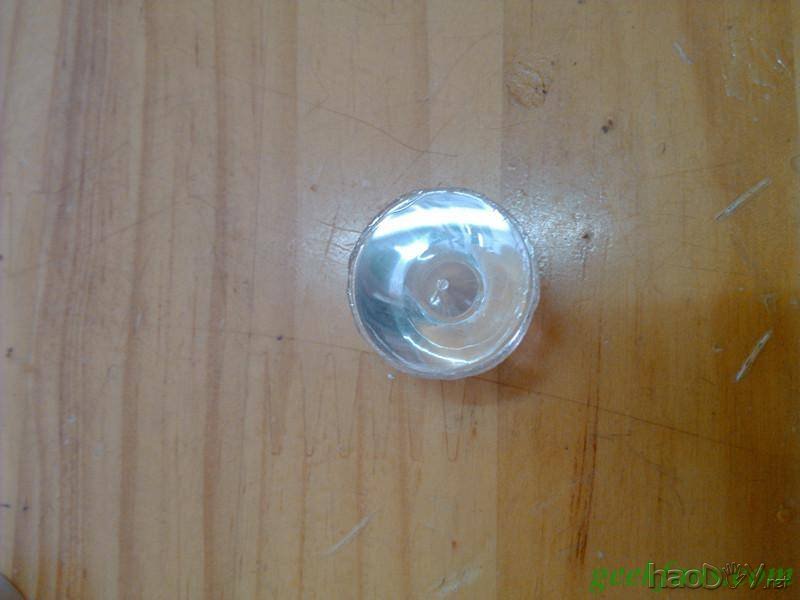

透镜是淘宝买这个手电的时候叫店主送的

第二代18650移动电源

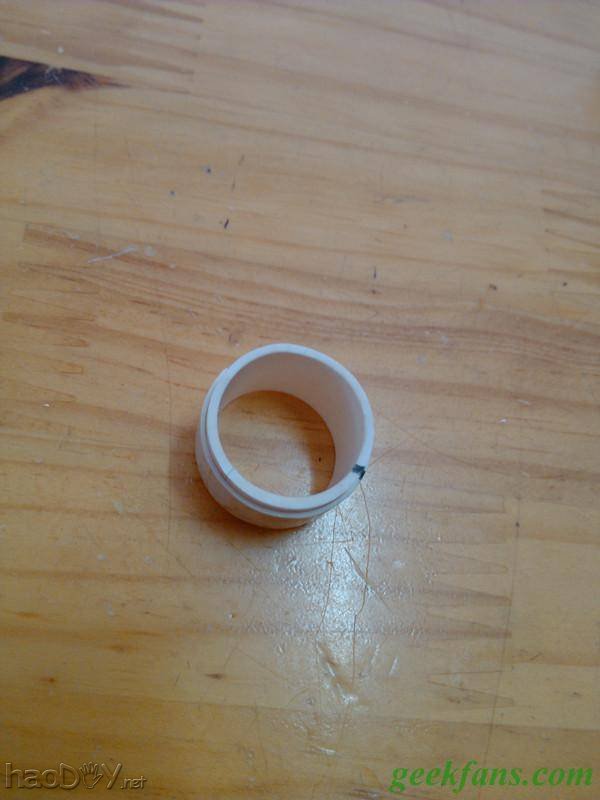

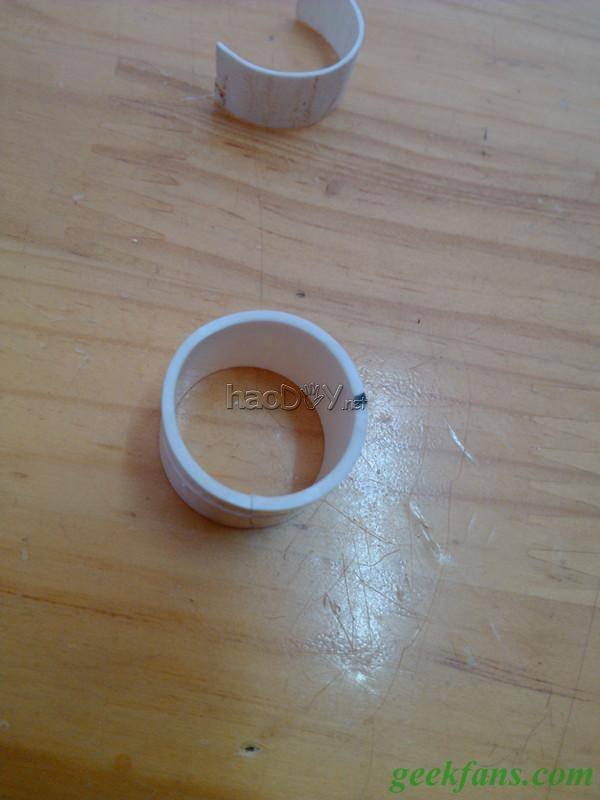

夹层的组成部件

第二代18650移动电源


  外面这层薄的是用纱布打磨出来的,加上这层后更紧凑

第二代18650移动电源
