尿湿报警器

时间:2017-05-03 10:47来源:未知 作者:admin 点击:
宝宝半夜尿床了,如果有一个报警器提醒家长,可以及时给宝宝更换尿布。这是一个简单的双音尿湿报警器,电路制作简单,采用常用元器件就可以制作完成。 电路使用两片NE555及一个扬声器,电源由9V的电池供电,尿湿感应器用一块3545mm2的单面敷铜板。制成图所示
宝宝半夜尿床了,如果有一个报警器提醒家长,可以及时给宝宝更换尿布。这是一个简单的双音尿湿报警器,电路制作简单,采用常用元器件就可以制作完成。
尿湿报警器

电路使用两片NE555及一个扬声器,电源由9V的电池供电,尿湿感应器用一块35×45mm2的单面敷铜板。制成图所示的电极。电极表面最好镀金(实在无法镀金就镀锡)。它的直流电阻随电极形状及环境的相对湿度而变化。传感器的直流电阻大小随相对湿度的增加按对数规律而减小。
  电路中两个NE555组成双音报警器,U2的输出频率为F=1/(1.4RC),我想要得到2.5KHz的频率,有公式C=1/(1.4RF)=1/(1.4×100K×2500Hz)=0.0028uF。于是C5选择了0.0027uF的电容器。当然通过改变电阻R3及C5都可以改变输出频率,并不一定要按照原理图的数值选择。震荡输出驱动用了两个三极管。电池端接了一个保护二极管D3,防止电池接反损坏电路。

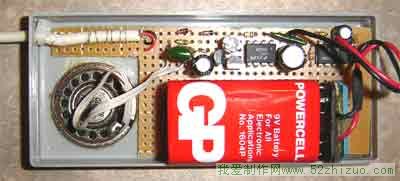

  制作时将电路焊接在万能板上,然后装在一个小盒子里,超市里有一种口香糖的小铁盒挺好的,扬声器可以选用玩具上的小扬声器。用耳机线将感应器连接出来即可。该电路比较省电,可以不安装开关。

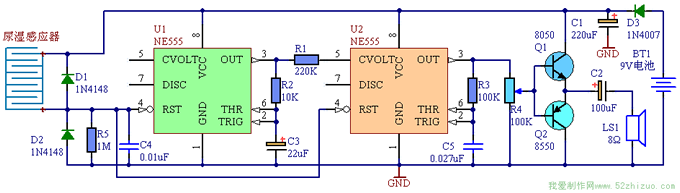

尿湿报警器制作电路原理图
尿湿报警器

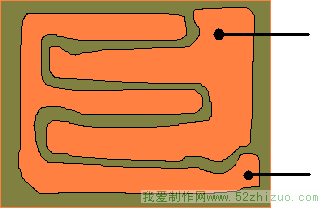

尿湿感应器的制作
尿湿报警器 (责任编辑:admin)
