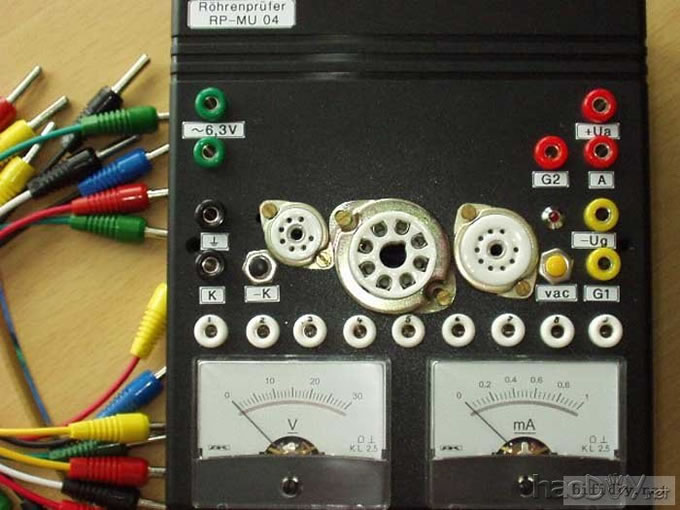

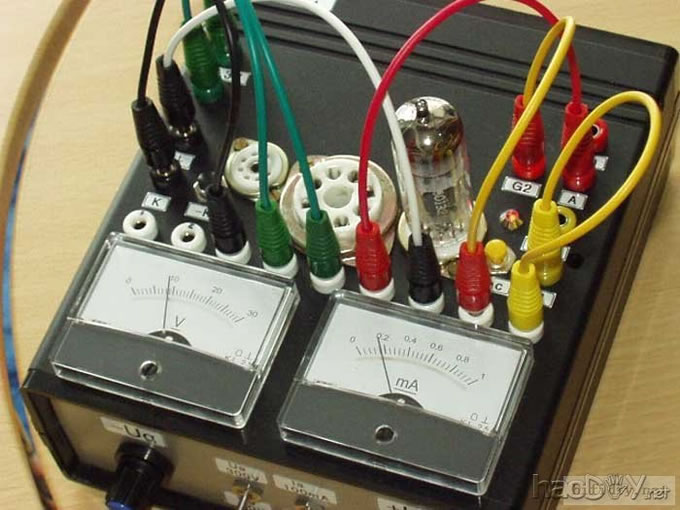

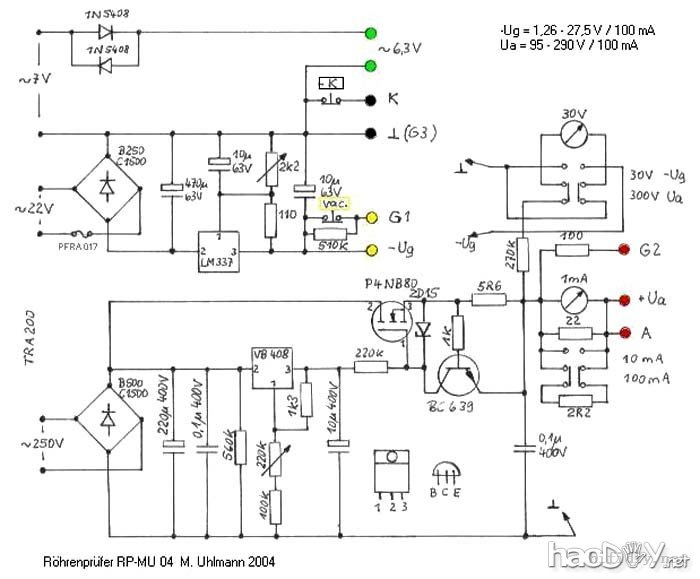

原文连接:
http://www.jogis-roehrenbude.de/Roehren-Geschichtliches/Roe-Pruefer/Uhlmann-Roehrenpruefer/Uhl-Pruefer.htm


准备仿制:

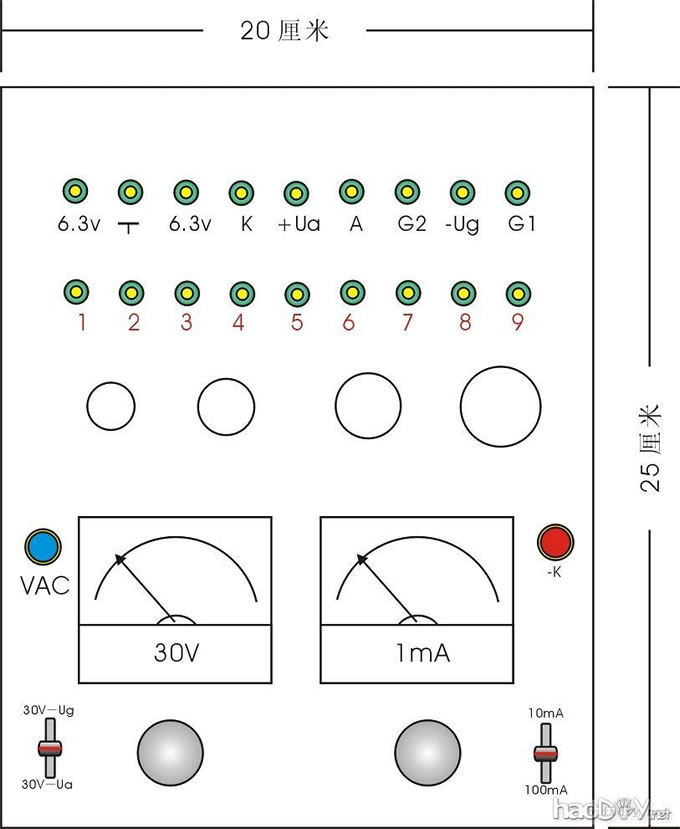

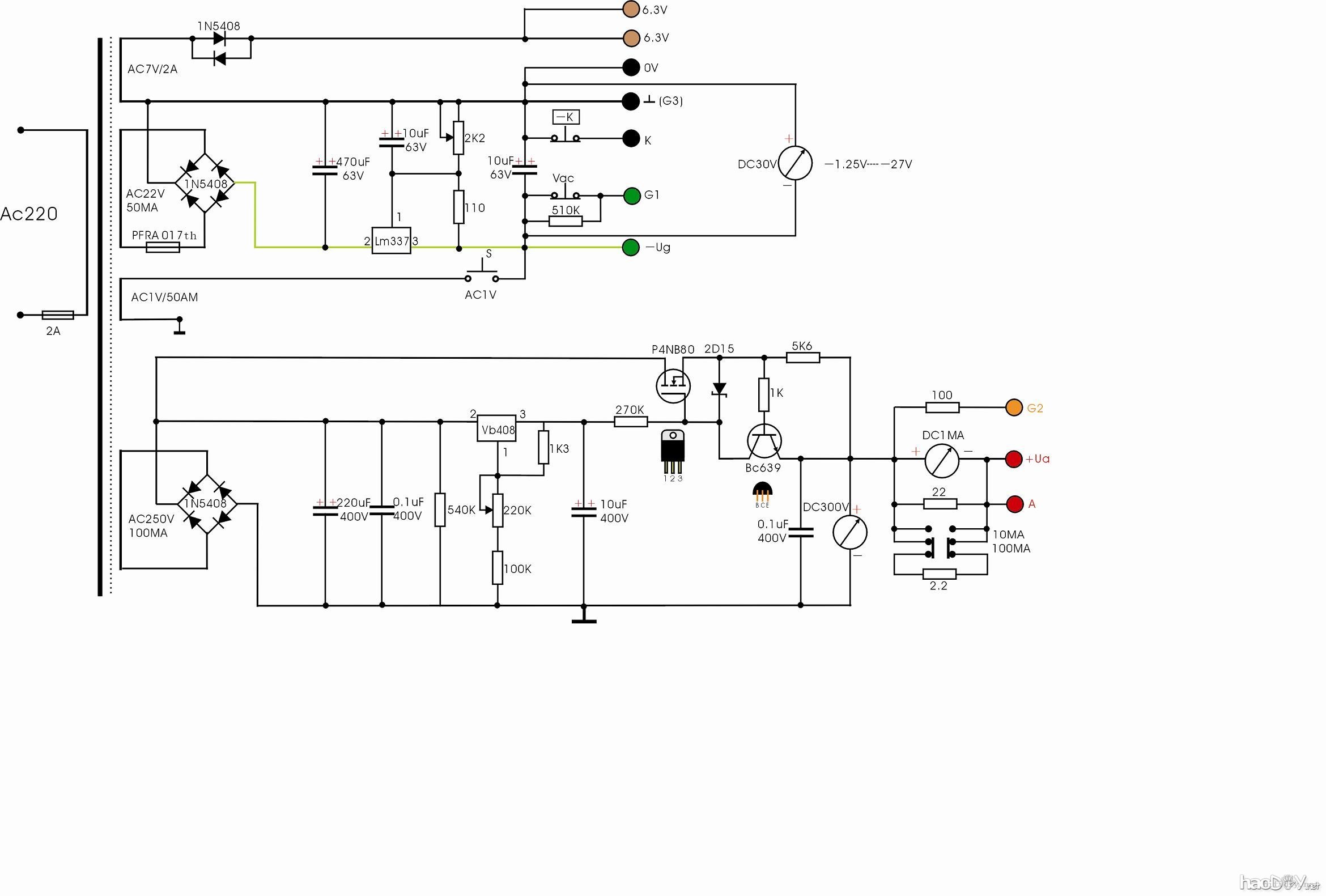

重新画了原理图。

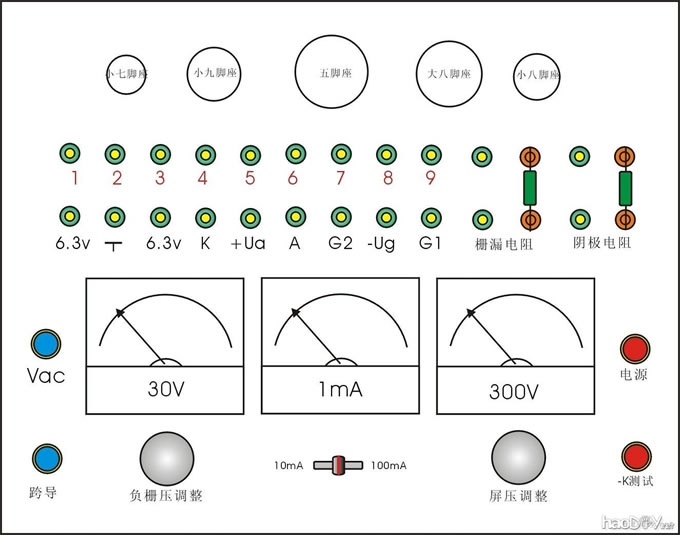

增加测试电子管种类

简易常用电子管测试器材料清单

一、电位器：2.2K/2W   1只       220K/2W   1只
二、电阻2W
2.2、5.6、22、100、110、1.3K、100K、220K、270K、510K   各1只
三、电容
电解：220UF/400V、10UF/400V、470UF/63V、10UF/63V、10UF/63V   各1只
薄膜：0.1UF/400V   各1只
四、整流二极管：1N5408（代用BY269、1N4007）   10只
五、稳压二极管：2D15   各1只
六、三端稳压管：LM337（负压调整）   1只      VB408（400V/40MA）   1只
七、常效应管：P4NB80（4A/800V）   1只
八、三极管： BC639（80V/1A/0.8W     代用BC489、BC538、BC337、BC640、DK11E）
九、直流电压表：300V、30V    各1只
十、直流电流表：1MA   1只
十一、电源变压器   初级220V次级250V/100MA+22V/50MA+6.3V/2A+1V/50MA   1只
十二、其它：二刀双挚开关    1只       按钮开关（一闭一开）   3只     表棒插座（3色）    22只      表棒插头（3色）   22只     接线柱    4只     电源开关    1只     电源指示灯   1只     复式保险丝PFRA的017th   1只     电源尾插座带2A保险丝   1只      常用电子管座   各1只

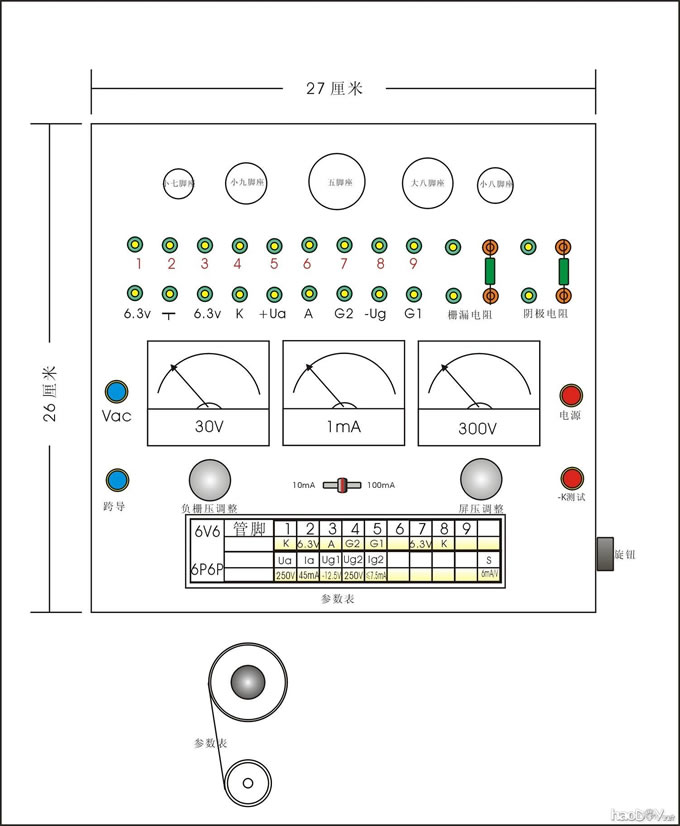

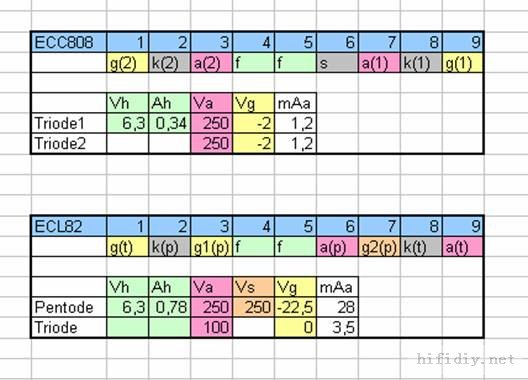

增加了参数表。参数表采用转轴设计。
