前言：

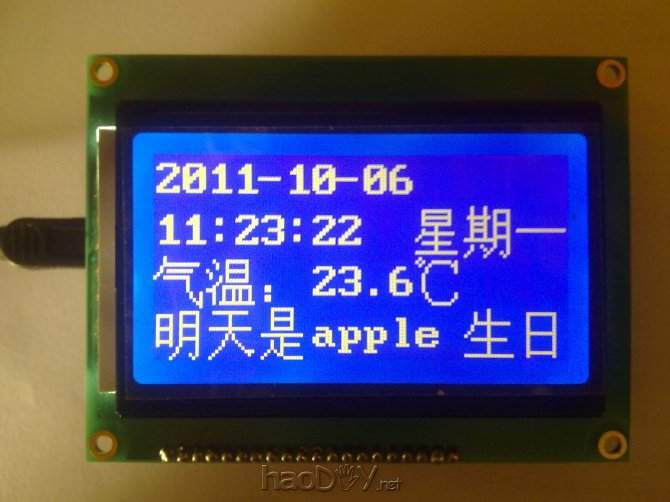

今天在这里介绍一款自己制作的电子时钟，我称之为时钟系统（CLOCK SYSTEM）。它具有日期、时间显示，带有温度检测功能。时钟芯片使用DS1302，温度传感使用DS18B20，显示屏幕使用LCD12864。都是常用的元件，程序使用模块化编程，大家可以对照程序直接使用。另外本系统具备节日和生日提醒功能，有朋友或者家人生日提前一天显示，让你能最早送上温馨的祝福，事不宜迟，我们马上开始制作。

功能简介:

1. PCB板与lcd12864吻合设计，体积小，外形美观

2. 板上带备用电池，断电后时钟依然在走

3. 具备多个电源接口，包括排针，Mini usb，DC1.0，DC2.1，适用于不同场合。

4. 增设9~12V电源供电。

制作过程：

CLOCK SYSTEM除51单片机外全部使用贴片元件，但是元件的数目并不多，所以大家可以当是一次练习，不过还得注意美观。

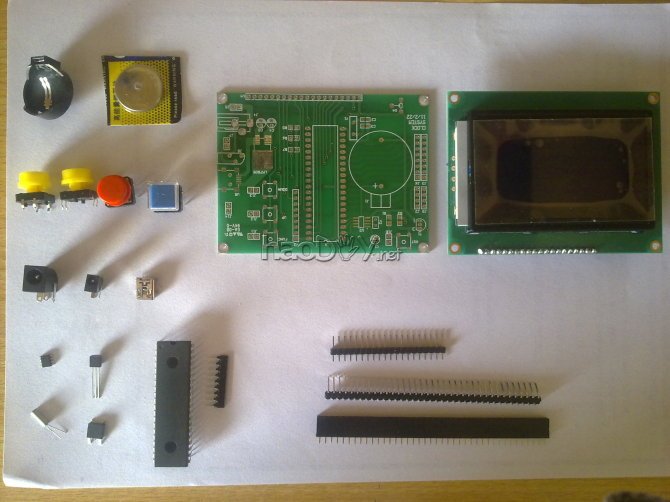

元件合照

元件清单

元件	数量	说明
单片机（AT89S52）	1	带40P底座
时钟芯片（DS1302）	1	贴片
温度传感器（DS18B20）	1
LCD12864	1	带字库
LM78M05	1	贴片
纽扣电池（CR2032）	1	3V，带电池座
按键	4
可调电阻 5K	1	蓝白卧式，用于调节LCD对比度
排阻 A09 10k	1	P0口上拉电阻
mini USB 母座（贴片式）	1	供电（5V）
电源插座 DC1.0	1	供电（5V）
电源插座 DC2.1	1	供电（9~12V）
晶振 32.768K	1	用于时钟芯片
排母	若干
排针	若干
