给小黑装上了独立显卡,老本焕青春(全手工打造)

时间:2013-02-28 11:37来源:itbbs.pconline.com.cn 作者: cloudhero 点击:
小黑就是X61。08年的本本,瓶颈是显卡说的 小黑用了这些年,有感情了,不舍得扔,一日2元买了个MXM显卡,NB吧,准备给小黑装上,研究了一堆方案,搞好后发现2元买的显卡是坏的,靠!坑爹的主,2块钱的MXM显卡还是坏的,你也敢拿出来卖! 这时候,出现了逆天
小黑就是X61。08年的本本,瓶颈是显卡说的
小黑用了这些年,有感情了,不舍得扔,一日2元买了个MXM显卡,NB吧,准备给小黑装上,研究了一堆方案,搞好后发现2元买的显卡是坏的,靠!坑爹的主,2块钱的MXM显卡还是坏的,你也敢拿出来卖!
这时候,出现了逆天的意外,找到了张图纸,发现MXM其实就是PCI-E的变体版本,好吧,内置搞不定,就接个外置的显卡吧,我用台式机的,于是,变形金刚板笔记本出现了!
给小黑装上了独立显卡,老本焕青春(全手工打造)

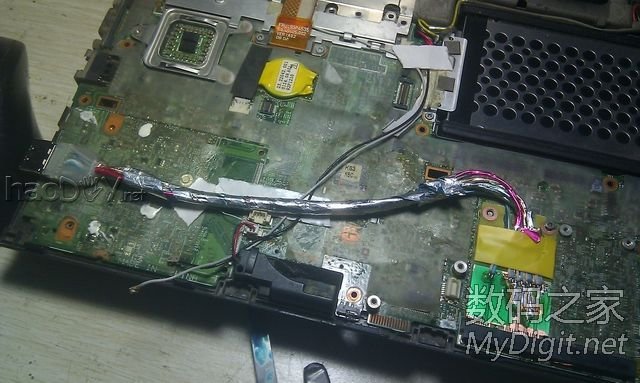

金指甲是自己拆的无线网卡接的,后面板子是自己蚀刻的,
给小黑装上了独立显卡,老本焕青春(全手工打造)

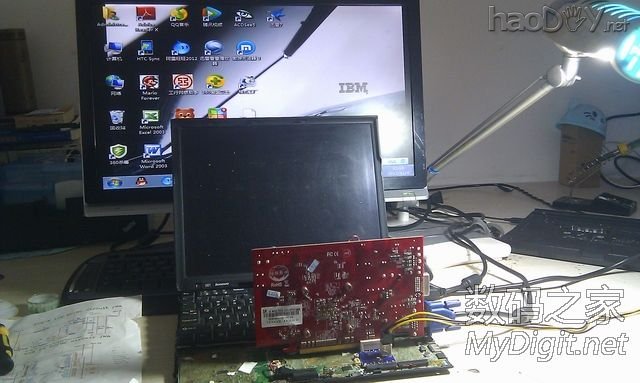

这是装上的显卡的效果,启动OK,没有任何问题,没装驱动呢,屏幕给拉成这样,真心的丑,小黑破相了!
给小黑装上了独立显卡,老本焕青春(全手工打造)

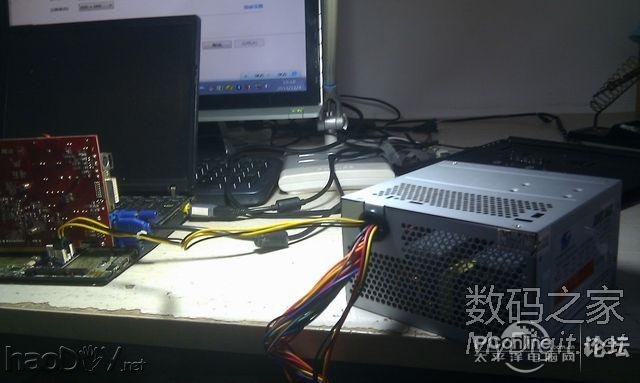

外接的ATX电源,轰隆隆的噪音呀!悲催的9650M显卡,实验成功,这样做可没法用本本了,必须给搞个外置的 ,于是**************
**************************
不算华丽的分割线来了
**************************


继续手工版
给小黑装上了独立显卡,老本焕青春(全手工打造)

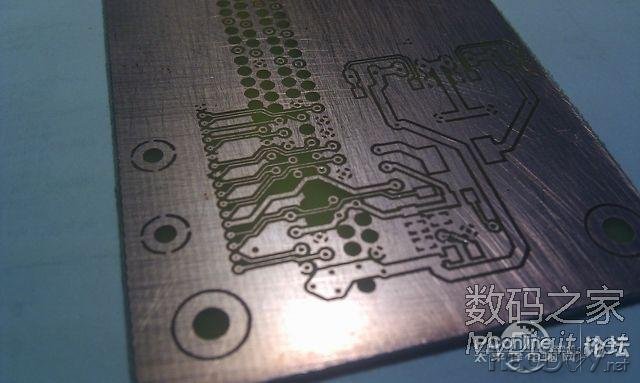

蚀刻好的PCB板,还没转孔
给小黑装上了独立显卡,老本焕青春(全手工打造)

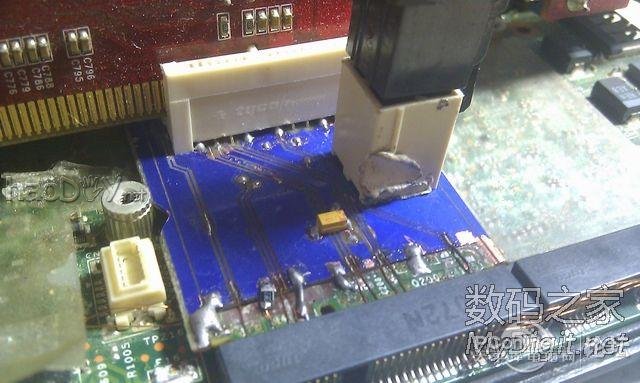

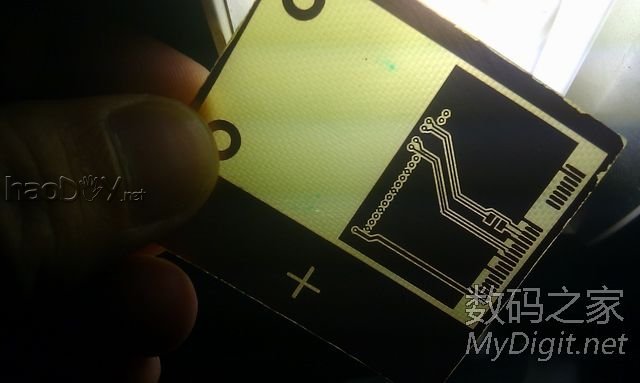

minipci-e板,很薄,买不到1MM厚的板子,用两个板子削薄沾起来的
给小黑装上了独立显卡,老本焕青春(全手工打造)

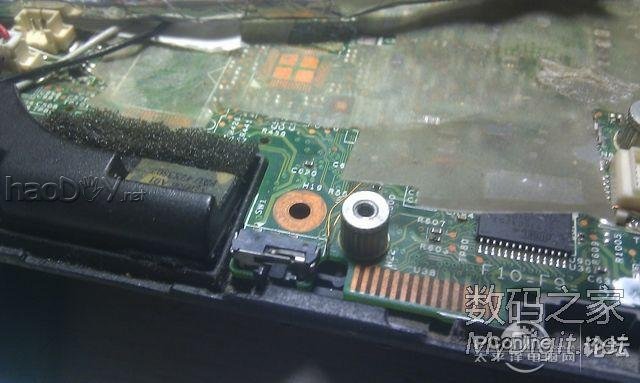

minipci-e缺线,还得飞两根线过去
给小黑装上了独立显卡,老本焕青春(全手工打造) (责任编辑:admin)
