自制小主机电脑

时间:2014-10-23 10:26来源:itbbs.pconline.com.cn 作者:疯狂伴侣 点击:
最近上坛子发现好多小主机,看着看着就被毒到了。心里痒了几天!!!狠下心来要做一个自己的小机箱.......... 以前没有做过机箱零起步。先定一下对这个主机的要求: 1、不能太大,放在桌面主机霸占面积要小一些! 2、满足现在一般在用的软件。(英雄连、 战
最近上坛子发现好多小主机,看着看着就被毒到了。心里痒了几天!!!狠下心来要做一个自己的小机箱..........
以前没有做过机箱零起步。先定一下对这个主机的要求:
1、不能太大,放在桌面主机霸占面积要小一些!
2、满足现在一般在用的软件。(英雄连、战地3三国全面战争等)
3、样子上得了台面。
4、前置USB 3.0、音频。
对着要求几天时间都在:网上找资料->设计->找硬件(硬件和设计对不上)->再找资料->再设计->再找硬件..........中。
在网上找资料中发现垂直风道很火,想想很不错。就决定了机箱风道:垂直风道+分区散热。反正折腾了N久,机箱终于见人了!不费话了看图吧!

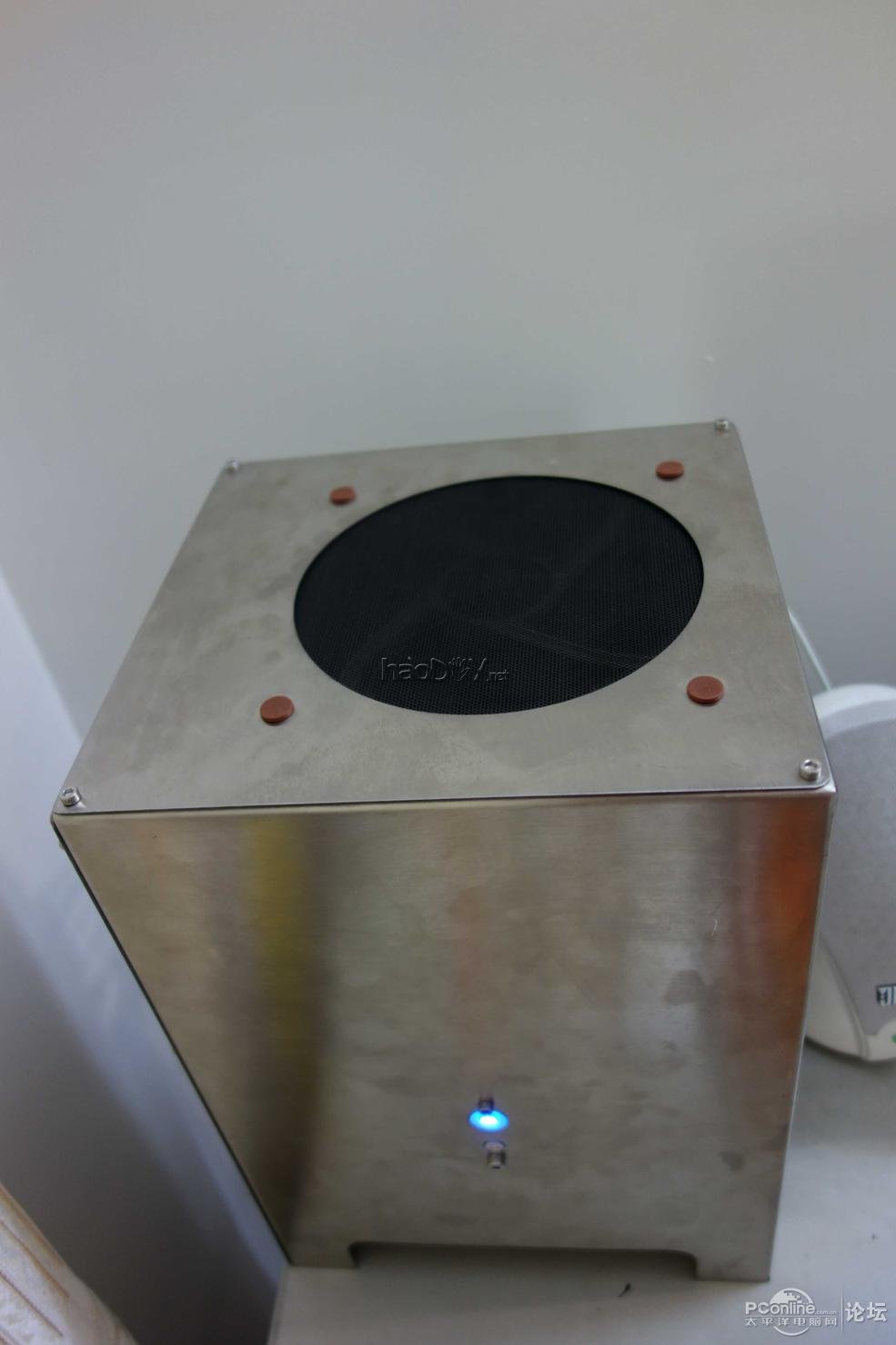

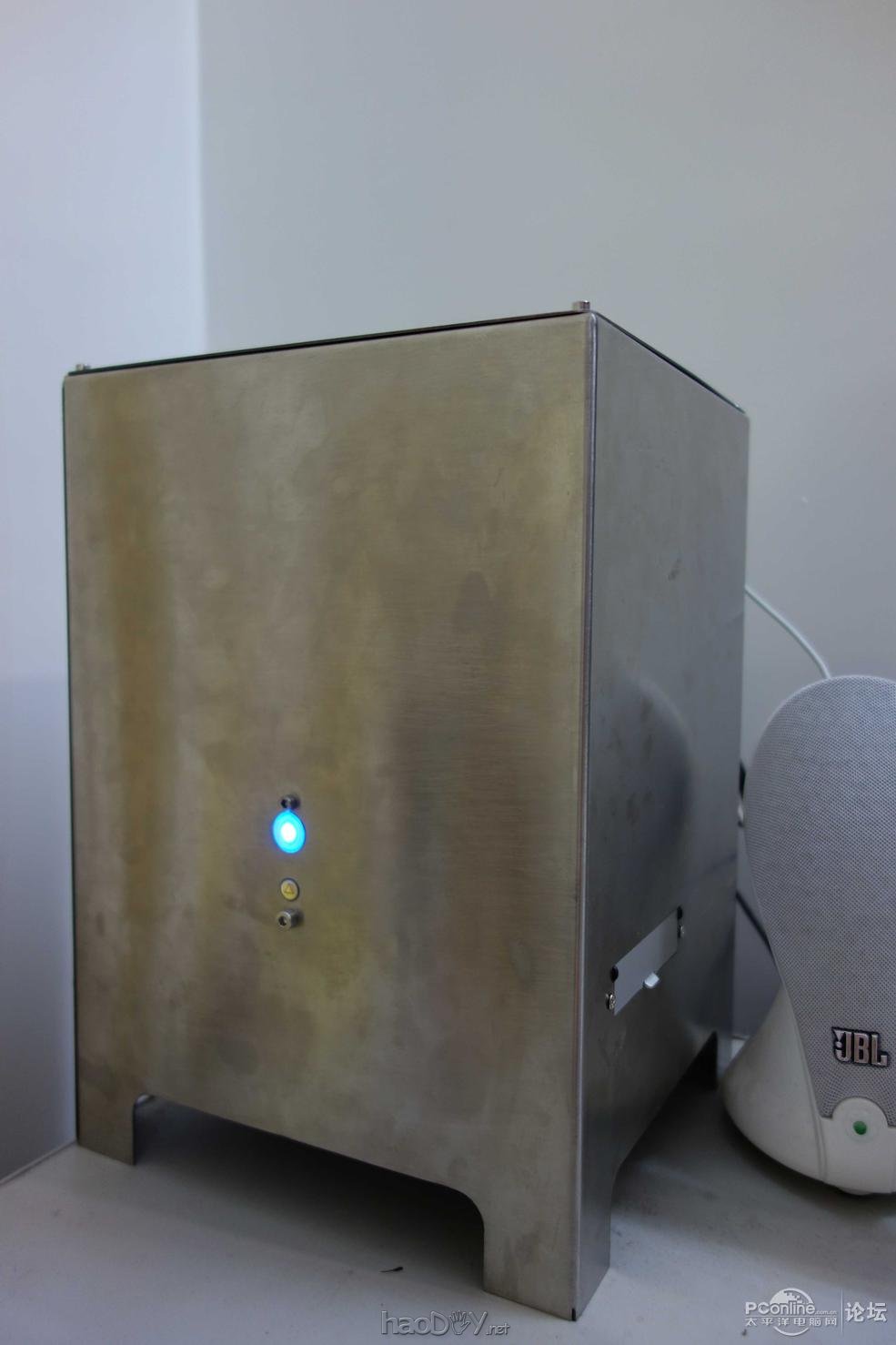

主机样子:
自制小主机电脑

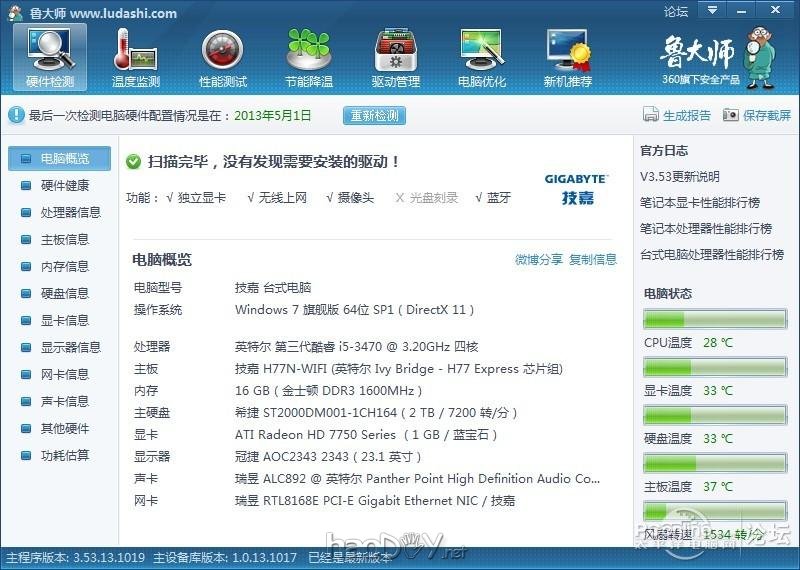

配件清单:
自制小主机电脑

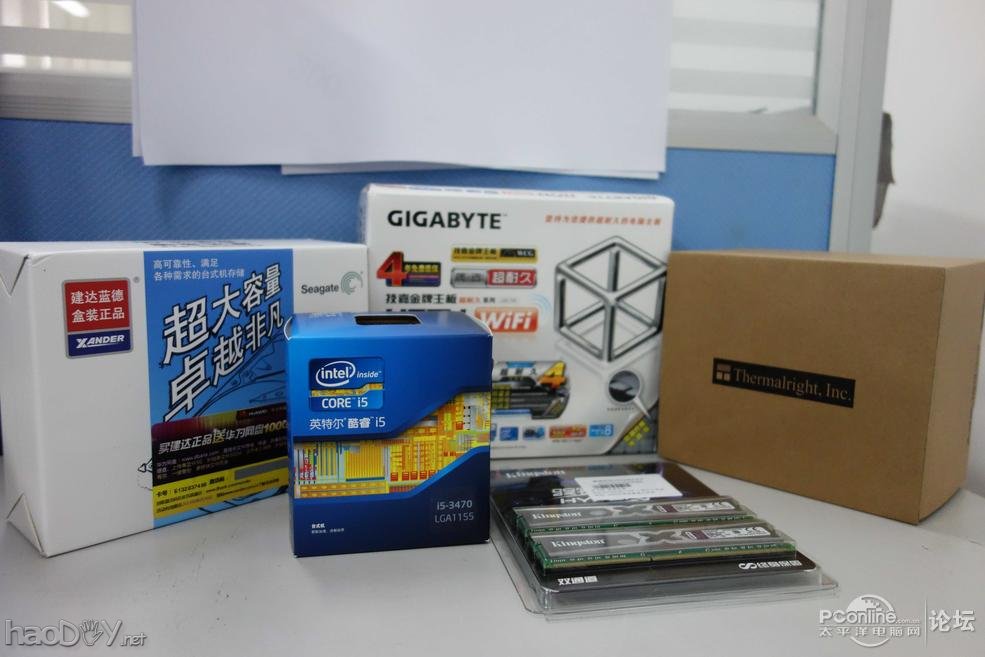

第一批到货照一个:
自制小主机电脑

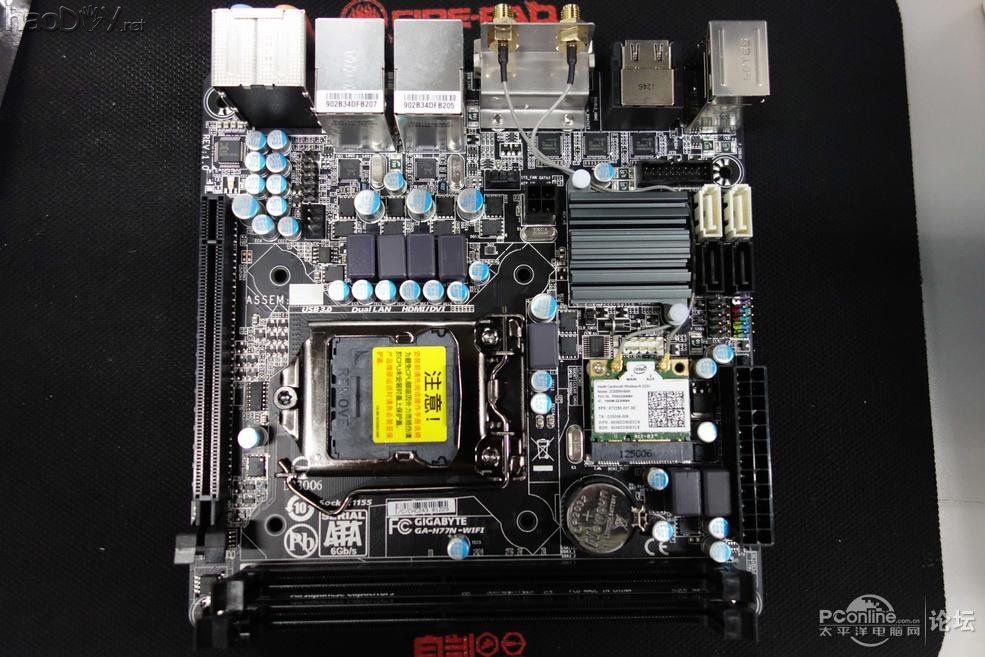

主板:技加H77
自制小主机电脑

硬盘:希捷2T/2盘
自制小主机电脑

内存:金士顿骇客 DDR3 1600 16G
自制小主机电脑

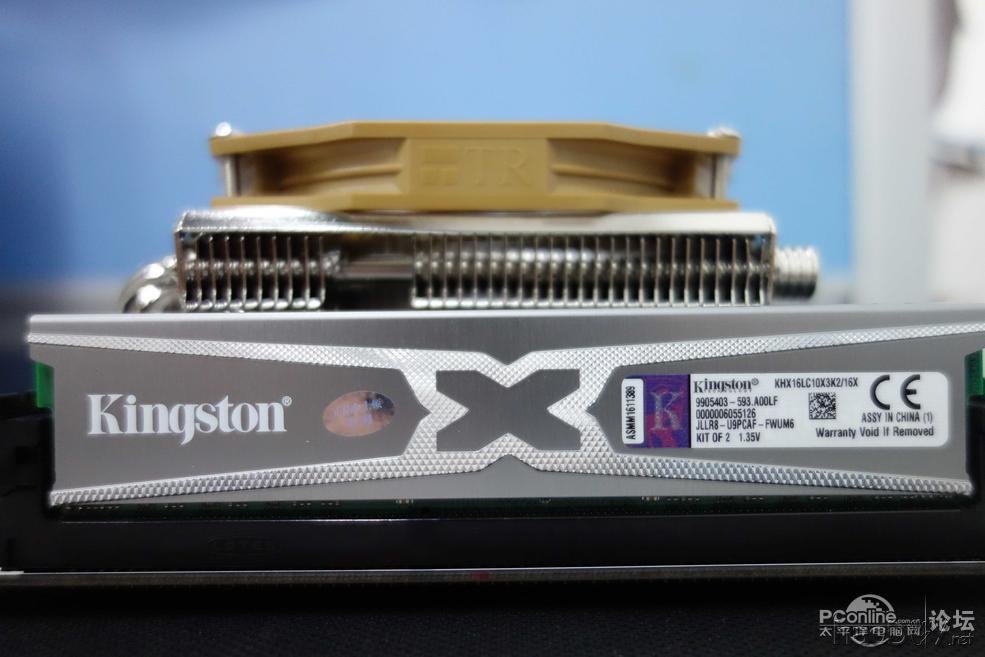

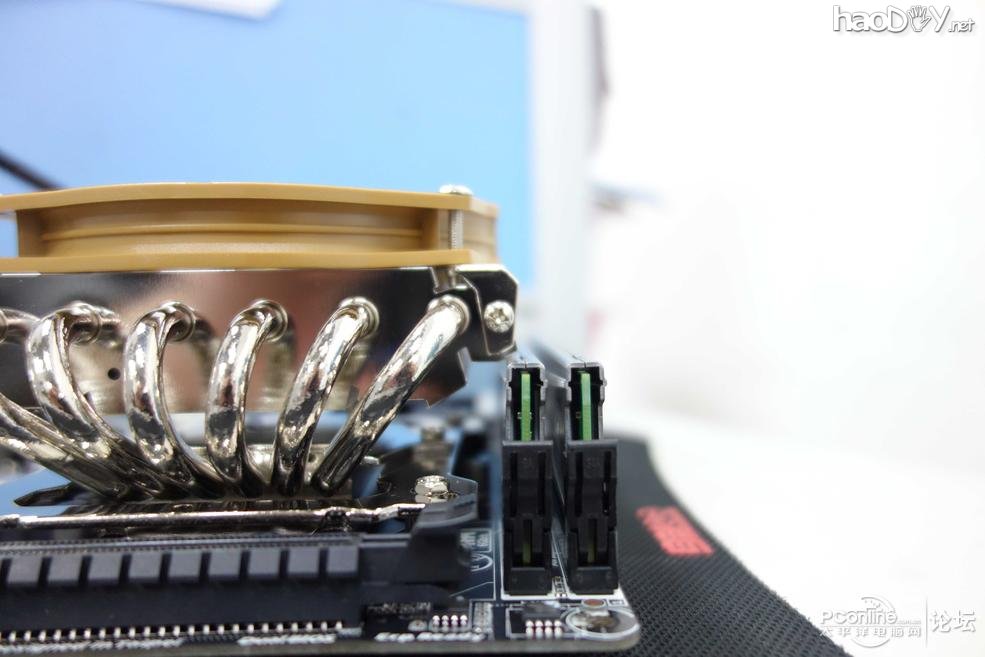

人品爆发啊!!看那内存和散热的距离:零距离!!!!
自制小主机电脑

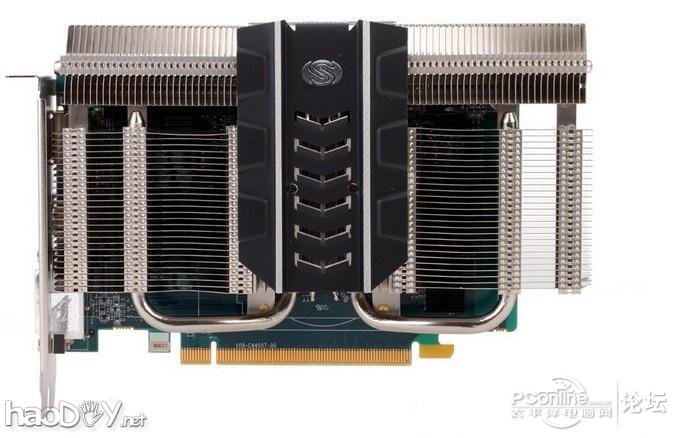

显卡:蓝宝石HD7750 Ultimate 1G(网上来借来的图)
自制小主机电脑


——————————————————————————————————————————————————————————
下面是安装过程:

主机一共分了三层。第一层:显卡,前置。第二层:主板,电源。第三层:硬盘。

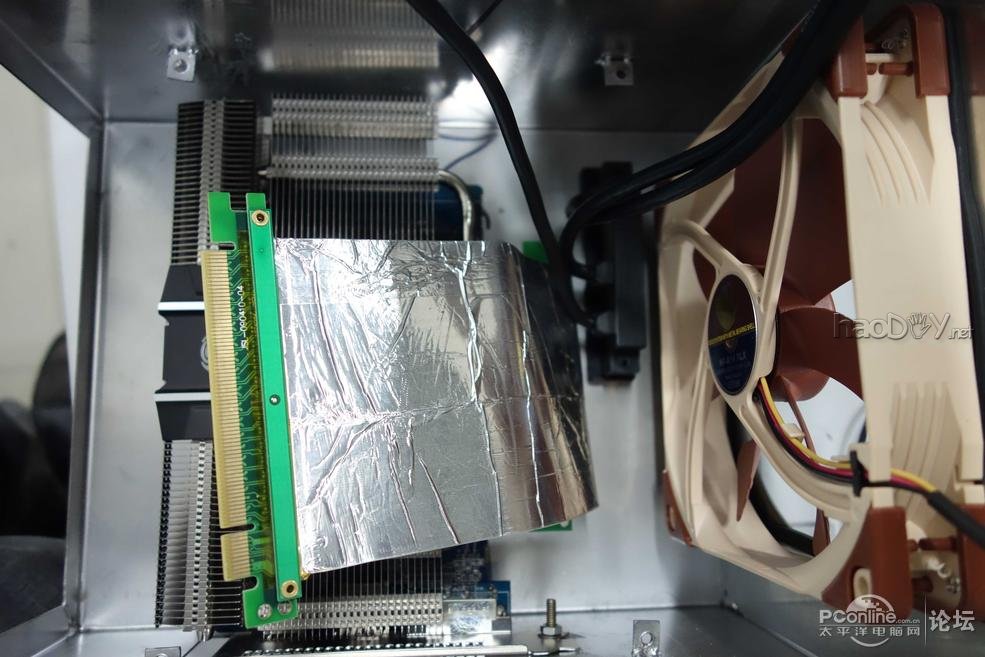

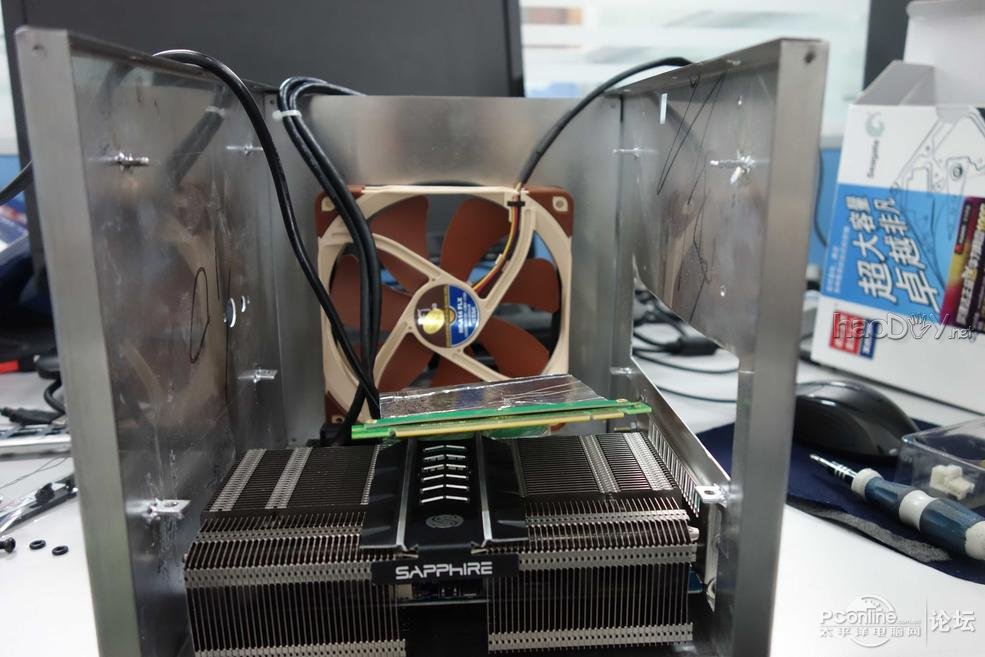

第一层:

自制小主机电脑
自制小主机电脑

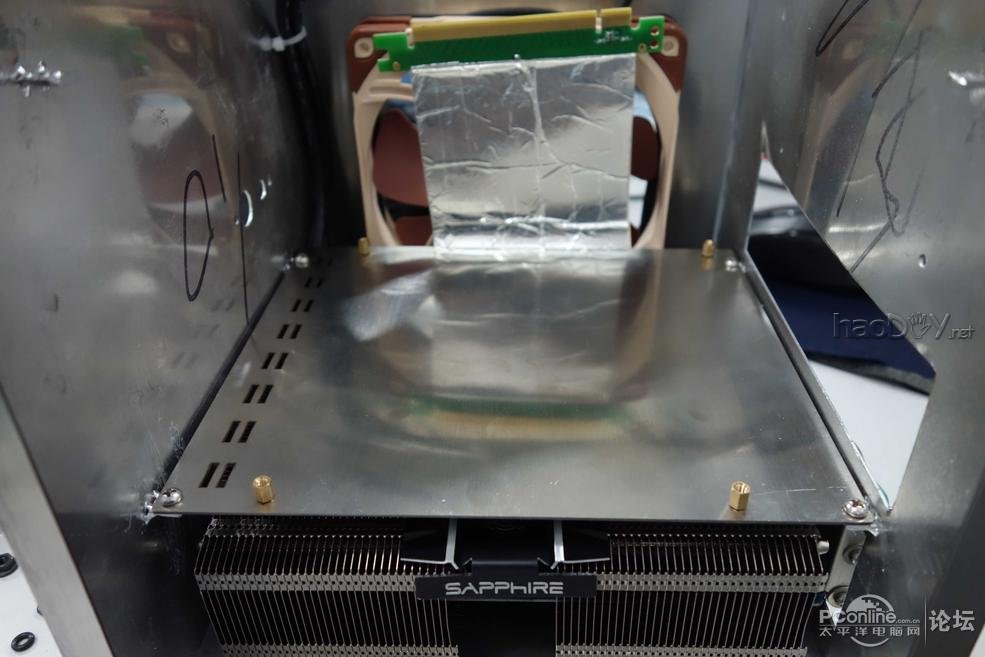

第二层底板:
自制小主机电脑

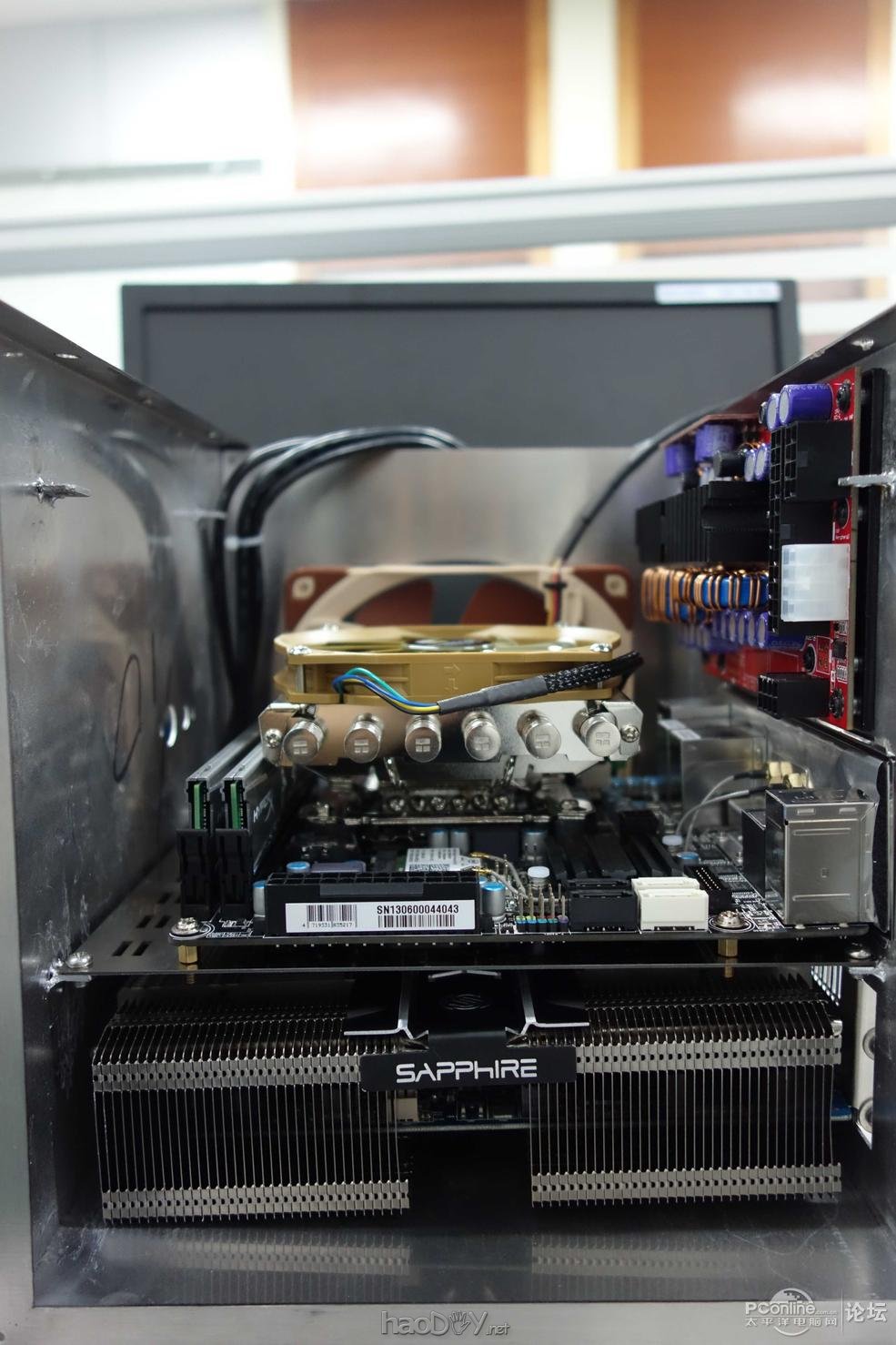

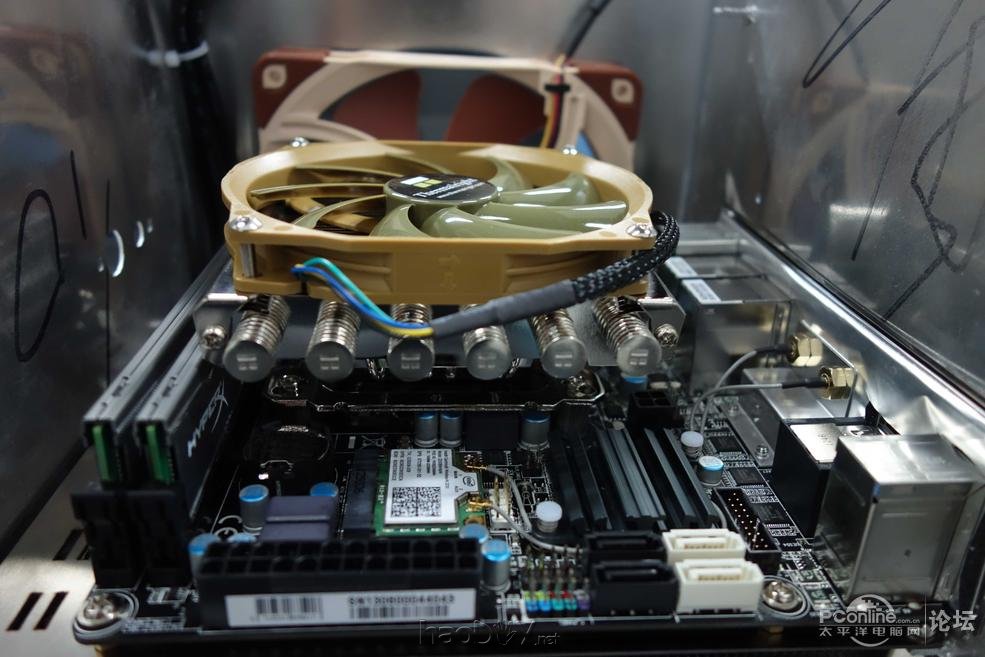

第二层:
自制小主机电脑

上电源:
自制小主机电脑

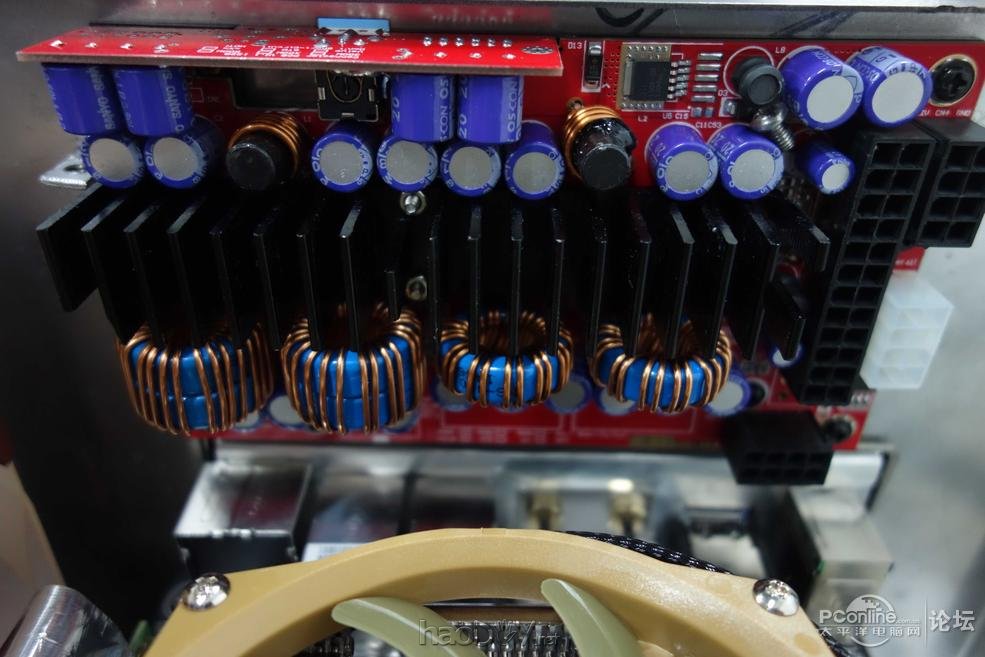

电源特写:
自制小主机电脑

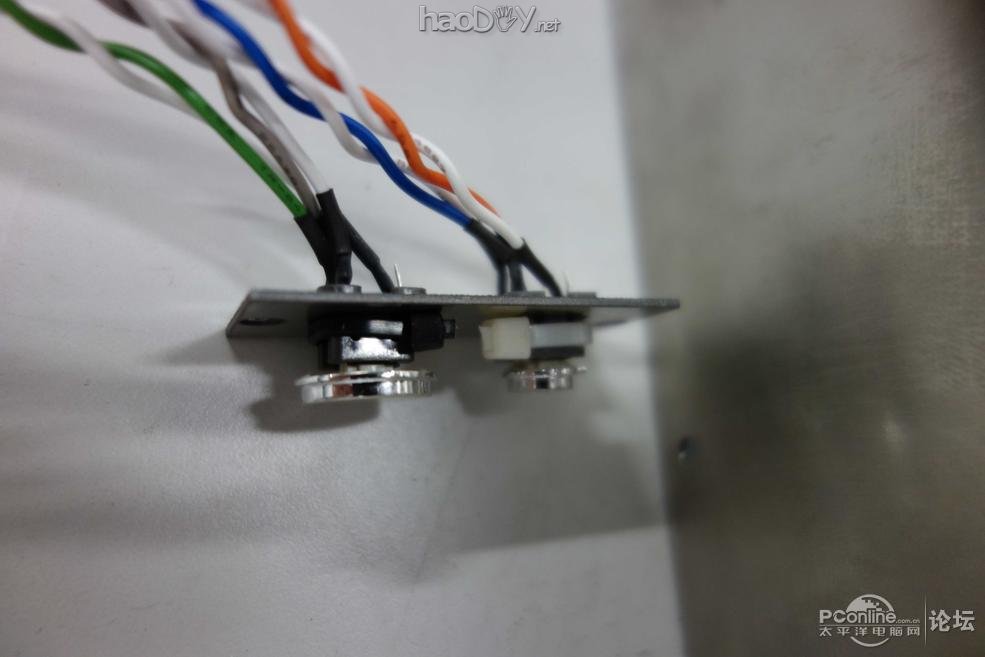

机箱开关:
自制小主机电脑

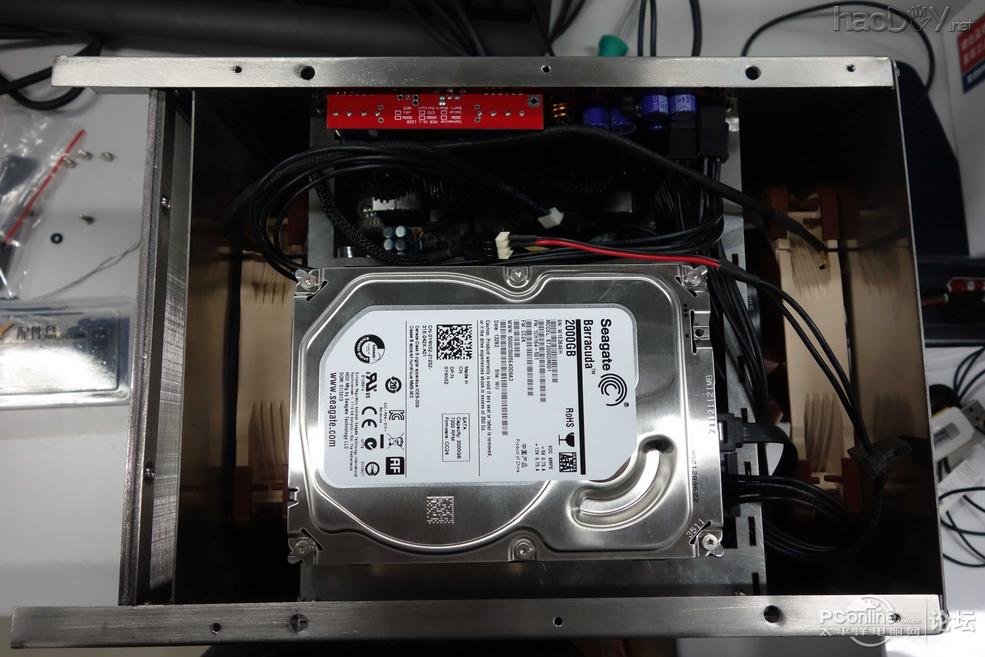

第三层硬盘:
自制小主机电脑

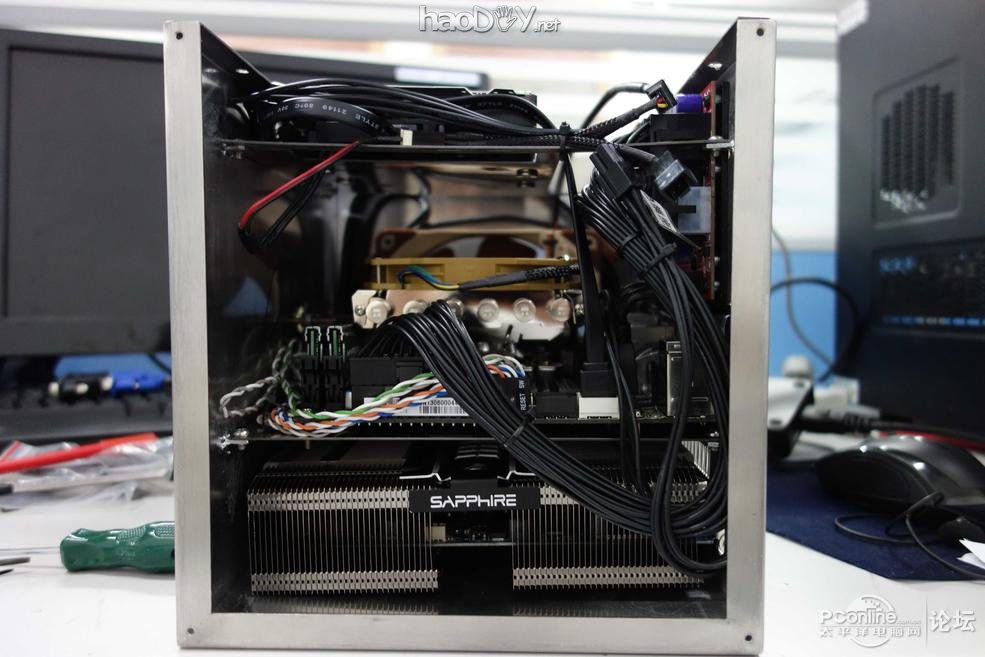

上线:
自制小主机电脑

底部进风,顶部出风。所以防尘要做好!

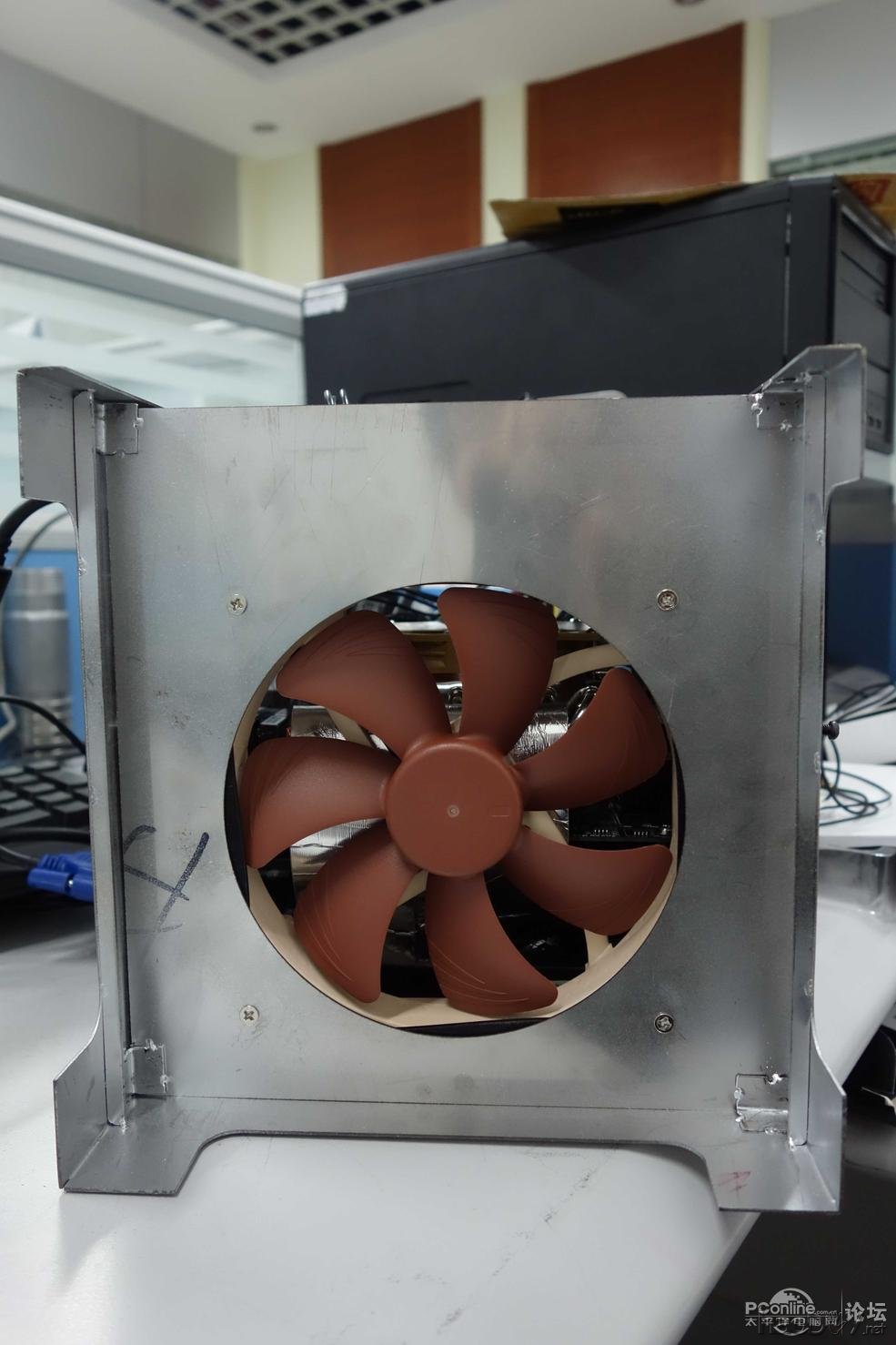

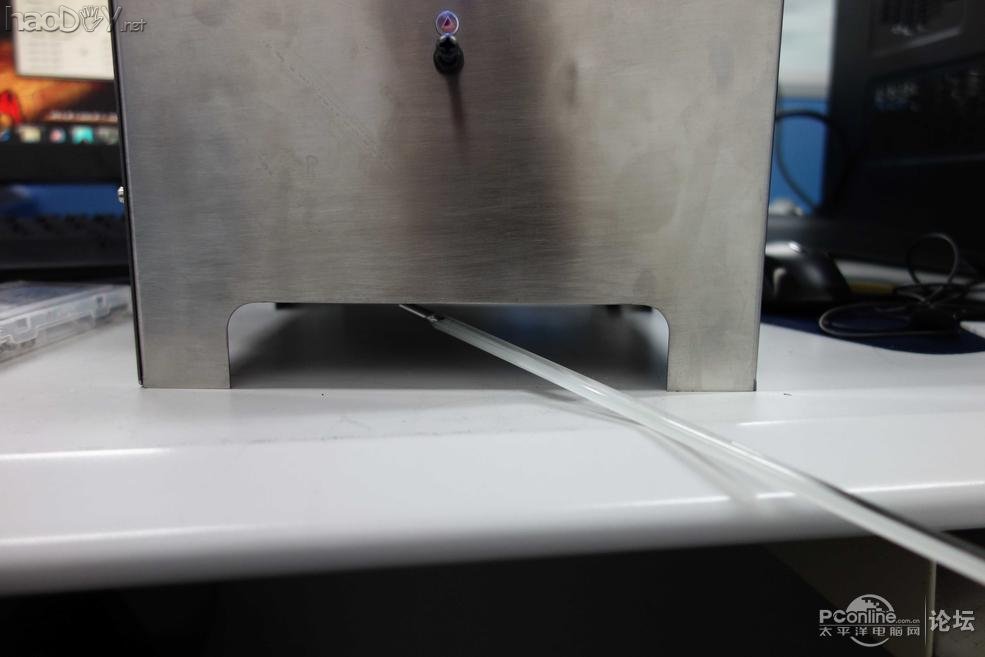

底部:
自制小主机电脑

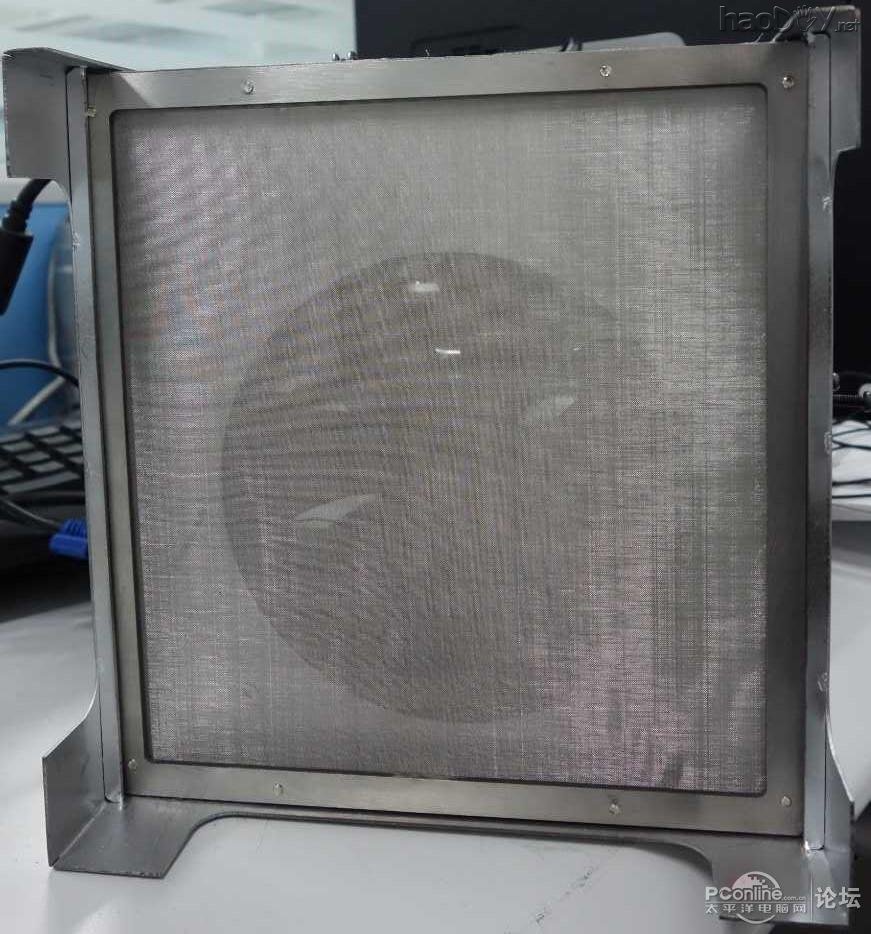

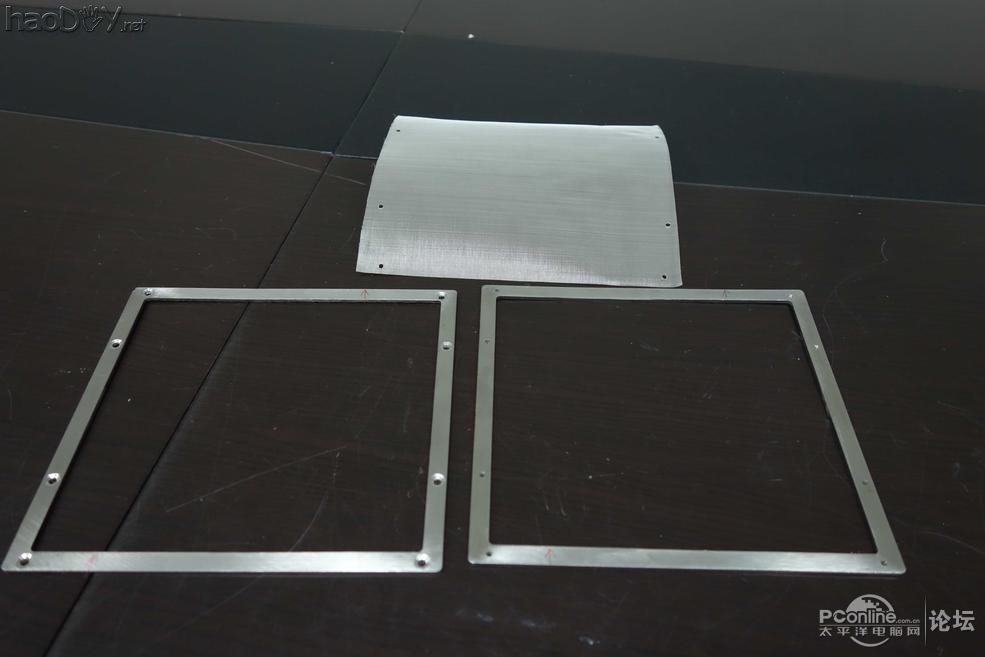

底部防尘网:
自制小主机电脑

上网后:
自制小主机电脑

顶部也加个防尘网:
自制小主机电脑

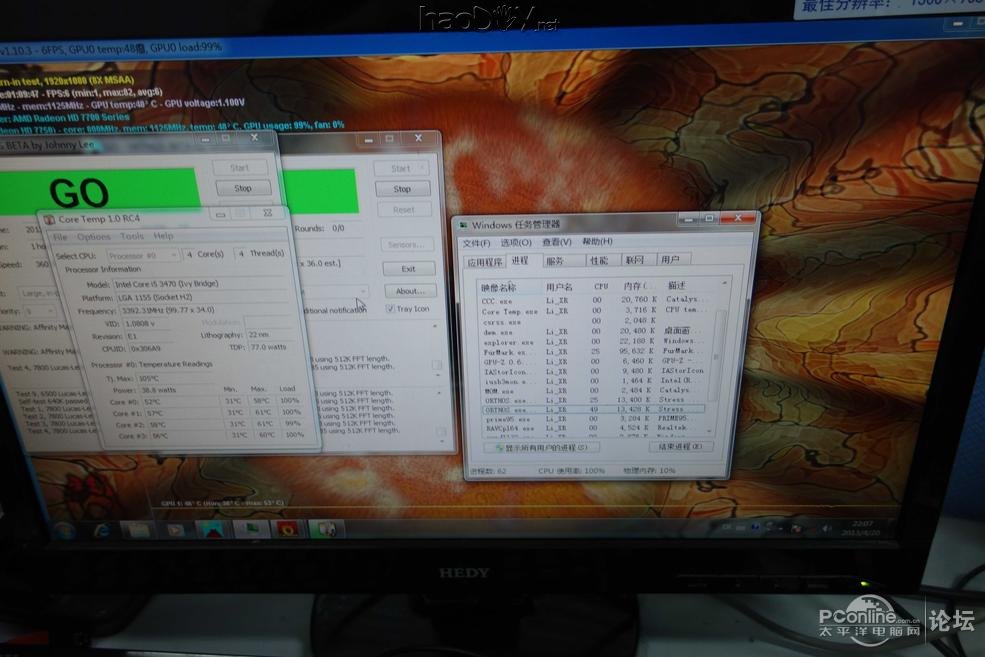

为了看看这个布局合不合理,烤机试一下:

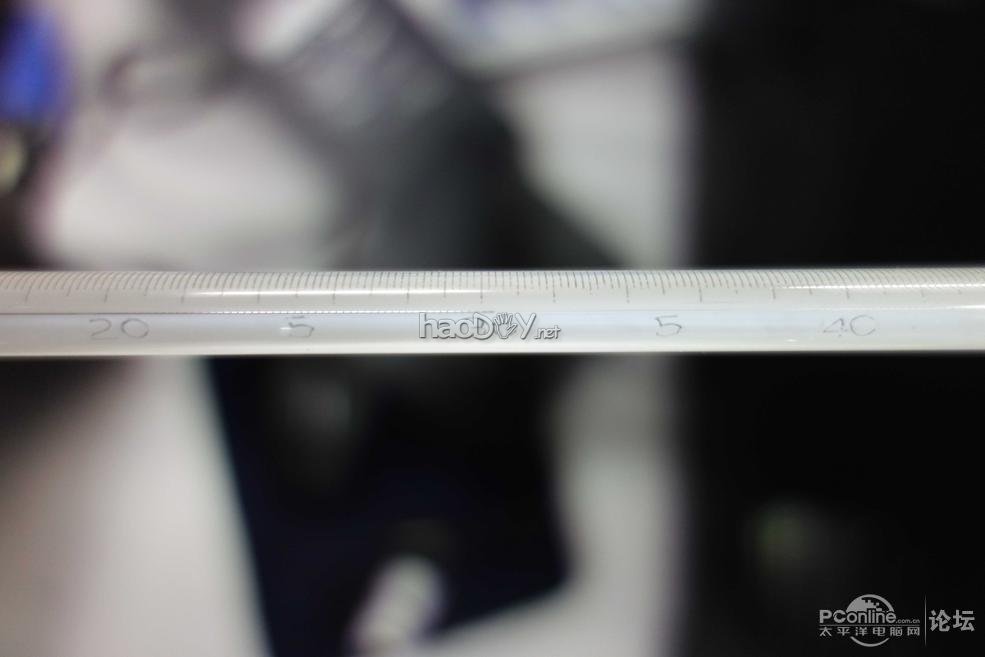

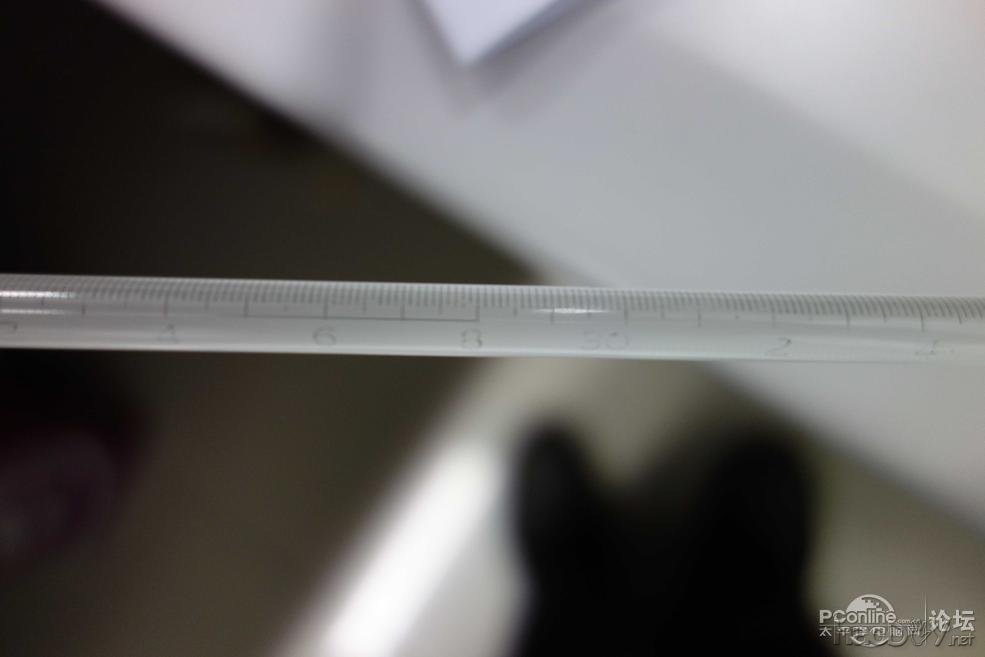

进风测温:
自制小主机电脑

进风温度:28度
自制小主机电脑


出风温度:31度多
自制小主机电脑

烤机半个小时以上,CPU 60度,显卡 48度。
自制小主机电脑

整体来说温度比较好的!!比我想的要好!早知道是这个温度就上K了!

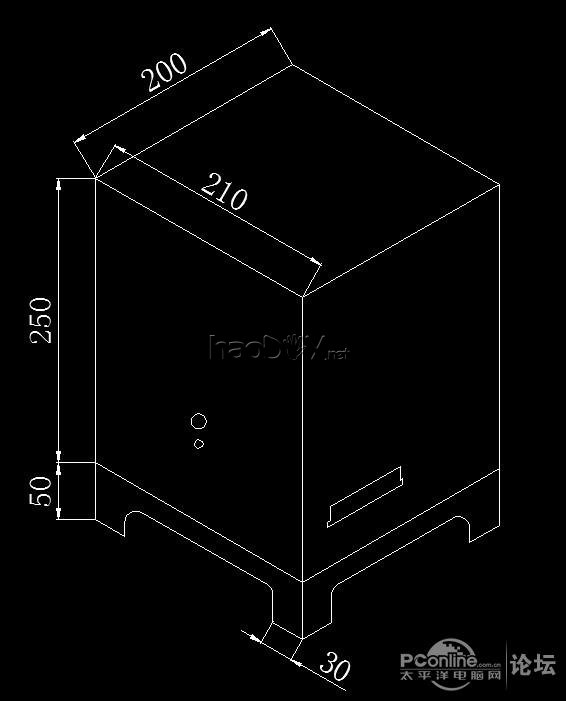

最好上个机箱尺寸:
自制小主机电脑
