最近看到朋友圈晒各种小主机多少有点心动,特别是INTEL推出的骷髅峡谷迷你PC真是让人欲罢不能。回想起自己家里几年前的智能电视,现在播放4K各种不给力,加之存储空间少,跑游戏不给力,于是蠢蠢欲动起来。像INTEL的骷髅峡谷、六代NUC及DELL外星人都是不错的
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

最近看到朋友圈晒各种小主机多少有点心动,特别是INTEL推出的骷髅峡谷迷你PC真是让人欲罢不能。回想起自己家里几年前的智能电视,现在播放4K各种不给力,加之存储空间少,跑游戏不给力,于是蠢蠢欲动起来。像INTEL的骷髅峡谷、六代NUC及DELL外星人都是不错的选择,考虑到价格原因最终还是打算自己DIY一台,毕竟DIY最开始的初衷在于性价比,加之是自己动手打造一处属于自己的PC这个过程充满着乐趣,我很享受这样的过程。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

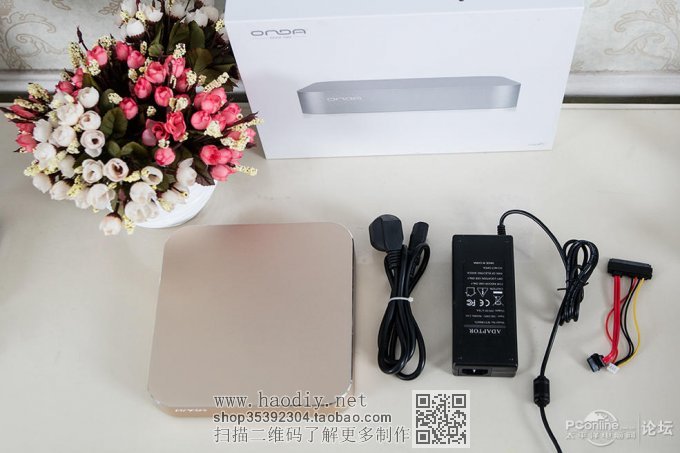

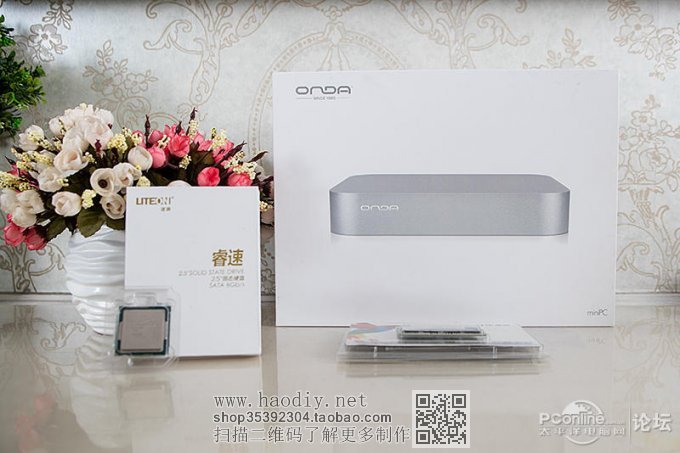

一般来说装机最先考虑的是应该CPU,但是这次我却优先考虑起了迷你PC的机箱,因为这次主要是放在客厅使用的,既要考虑到性能,另外美观也是重点,一个美观又兼顾性能的迷你主机自然是最好的。所以这次选择了昂达的M3准系统,主要是考虑到轻巧美观的金属外观,另外支持全系列的四代CPU,搭配的自由度比较高,最后以699的价格入手。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

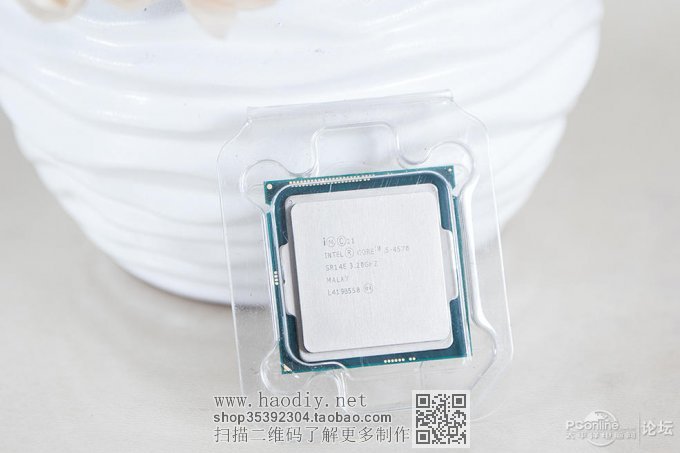

CPU打算从I5 I7中选择,因为面迷你PC并不支持超频,所以带K没有太大的意义,而四系的CPU核显完全相同,在权衡了价格之后,最后以1065的价格从某宝入手T5 4570散片,因为昂达M3带有散热器,所以没有必要用盒装,反正也不超频散片够用。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

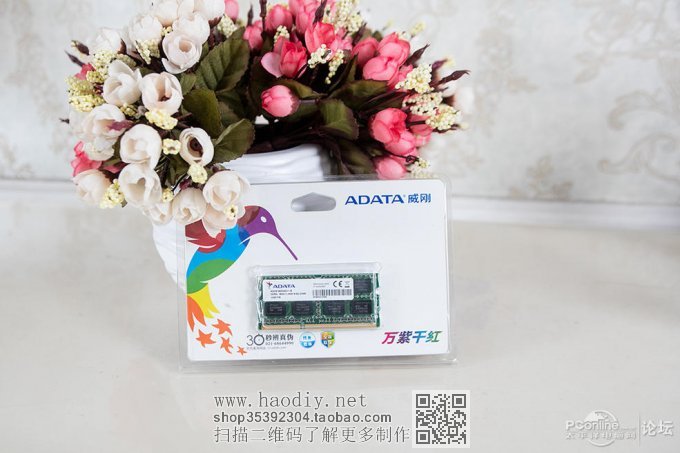

其实DDR3内存的选择余地很大,选择威刚的主要原因还是价格618的时候JD打出了179的8G特价所以出手。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

作为客厅的主机,开机的速度是第一要素,十秒内的开机速度是必不可少的,自己用过好几块SSD深刻感受到了SSD的重要性,也只有SSD能满足这个速度要求。建兴这个品牌目前被很多品牌机所采用,像三星的笔记本上就是用建兴的SSD,主要特点是性价比出色,售后有保障。最后379团购价入手建兴睿速T9 200G,比起正常售价409便宜了30爽!
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

整个攒机过程延续了一个多月,因为并不急用,所以基本上是看到哪个配件特价或者活动时入手,算下来整套配置2322的价格比官方标配或者某宝特价都低,而且SSD可是200G的噢,比某宝的128G更高,想想都开心。只是配件都是等特价,所以的时间比较久,整个装机延续了一个月。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

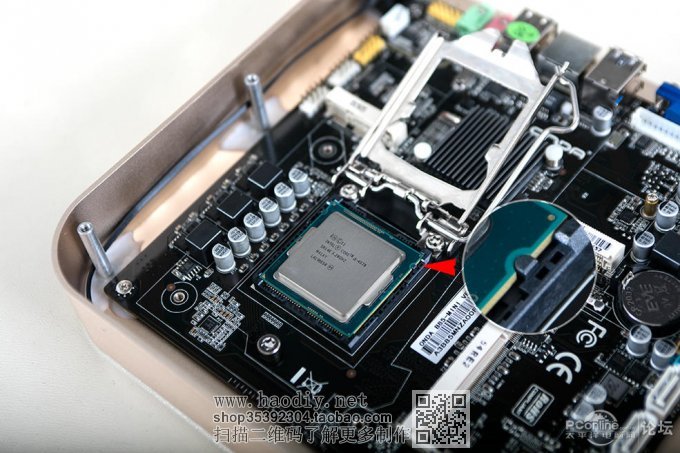

因为是准系统主板已经安装好,所以只需要安装CPU、内存及SSD就行,整个过程比较轻松,安装CPU时很简单,唯一要注意的就是把CPU的缺口于座对齐。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

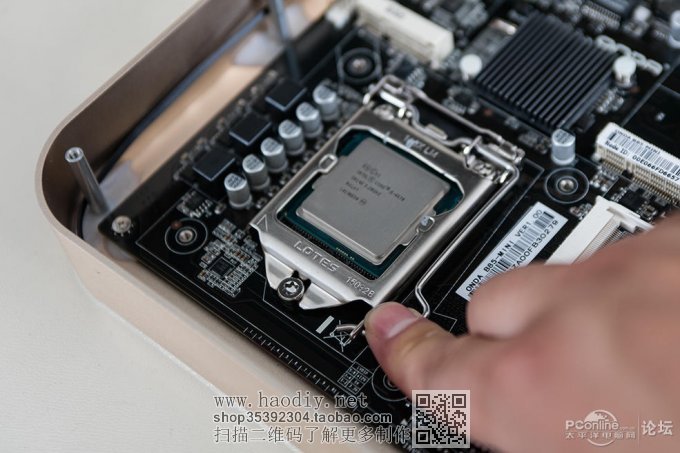

扣上座就行,这次昂达M3散热器带有硅脂所以上硅脂的步骤都省了。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

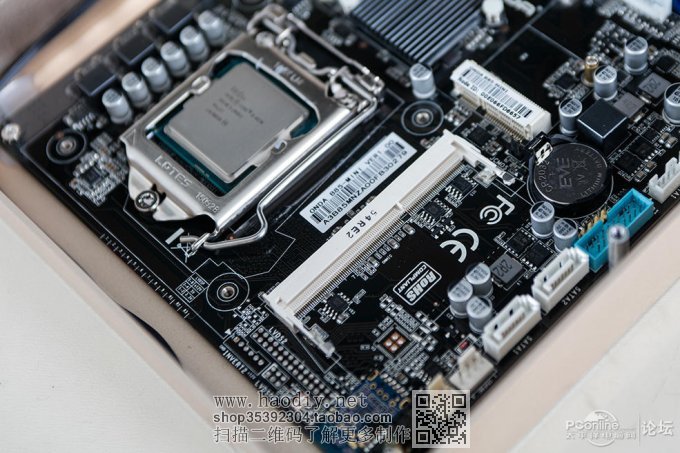

CPU侧面白色的是内存插槽,昂达M3只支持单条内存,所以这里很纠结是上8G还是16G,如果这里是2个内存插槽的话我就毫不犹豫的上2条8G了,碍于单条16G DDR3内存实在没有什么性价比可言,而日常使用8G也够用,所以最后还是只上了8G。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

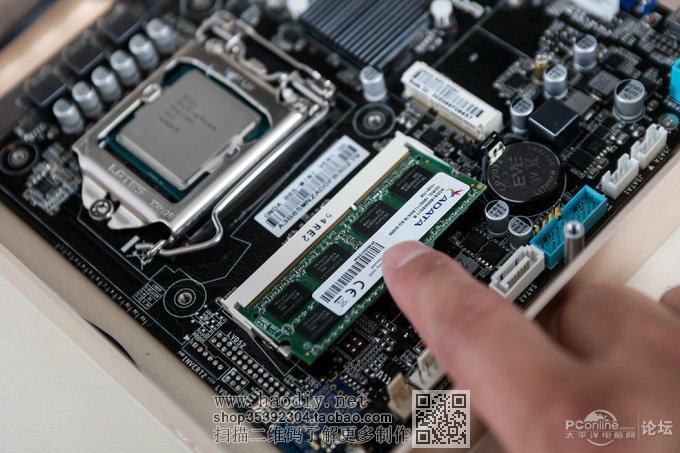

将内存对上卡扣下压就成,这里插反了上扣不上的。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

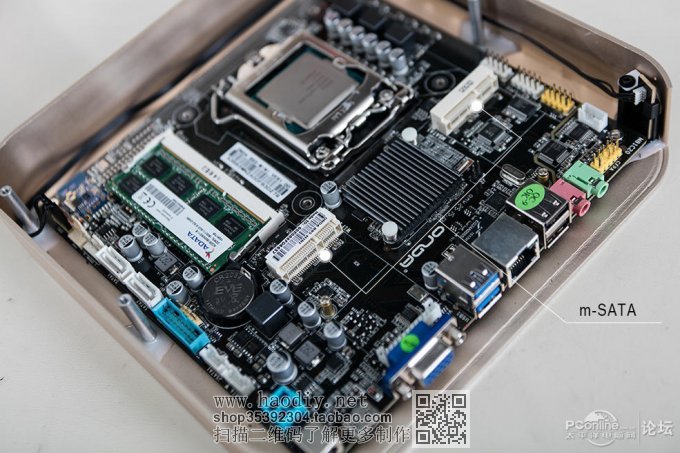

MSATA接口倒是有2个,用来安装WIFI卡或者M-SATA接口的SSD,家里装修时预埋有网件所以这里WIFI卡的钱也省了。全部可能用来安装SSD,不过介于M-SATA接口的SSD价格偏高所以我最后还是选择了SATA接口的建兴的睿速T9 200G。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

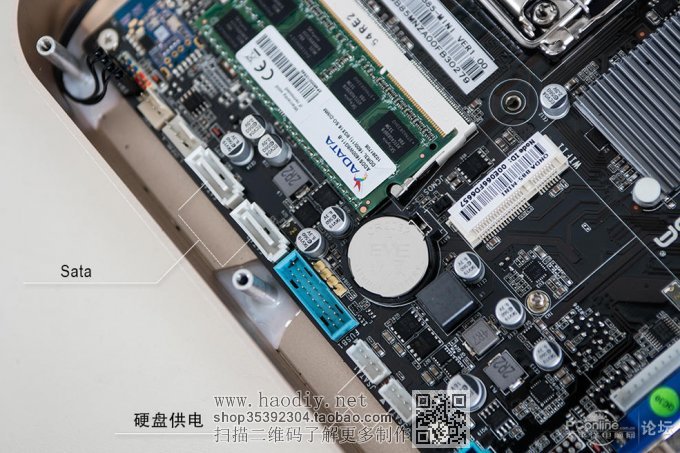

昂达M3采用的是B85主板,支持2个SATA3.0接口不过硬盘的供电接口为定制接口,而原装只送一条定制线,如果安装2块需要另配。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

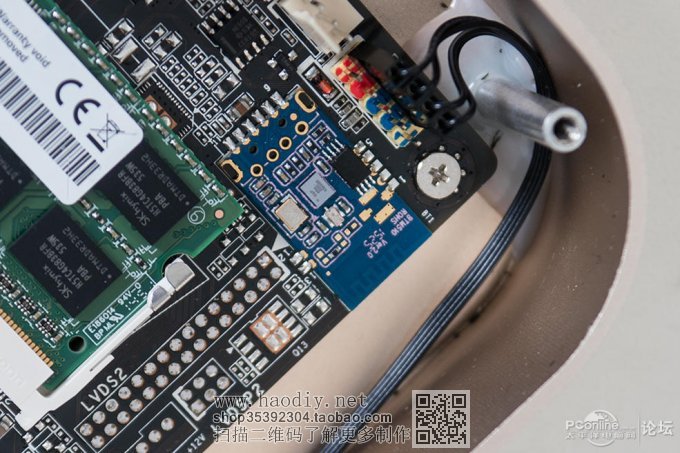

另外蓝牙模块是焊接在主板上,这个设计不是很科学,虽然位置是在正面不过外壳是金属的会屏蔽掉一部分信号,应该把天线通过射频连接线外置或者在对应的位置对金属面板开孔。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

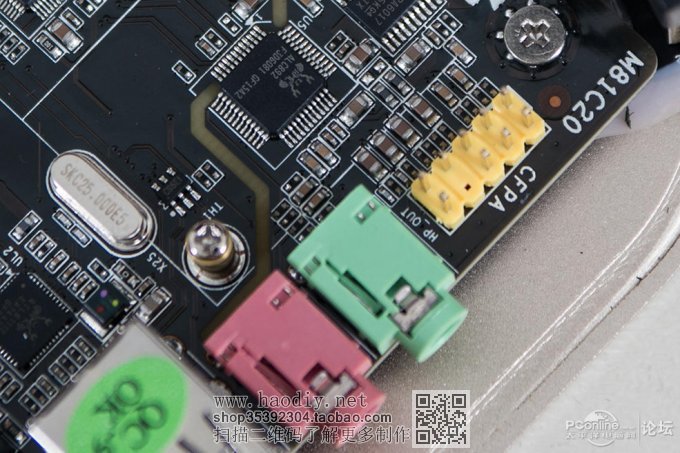

声卡采用的是RTL的alc892 7.1声道的芯片,不过输出接口只有2个3.5接口,所以5.1或者7.1只能通过HDMI接口靠功放来实现了。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

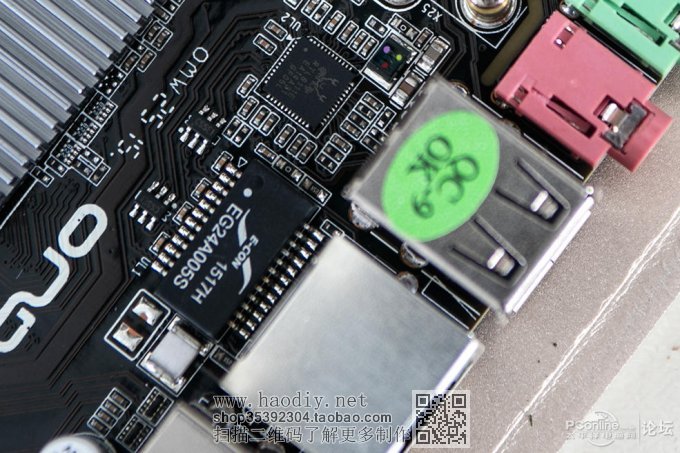

网络芯片为RTL8111E千兆网卡。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

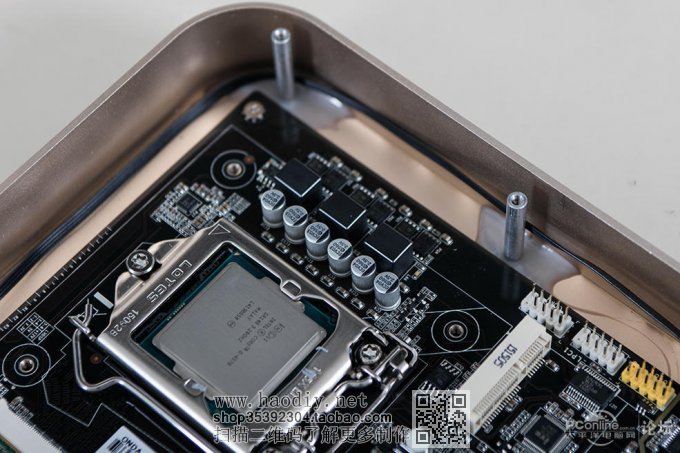

CPU供电采用了常规的3路供电 ,所以说没有必要上带K的CPU,上了也超不了,对供电来说反而是一个负担,上不带K的CPU是最好的选择。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

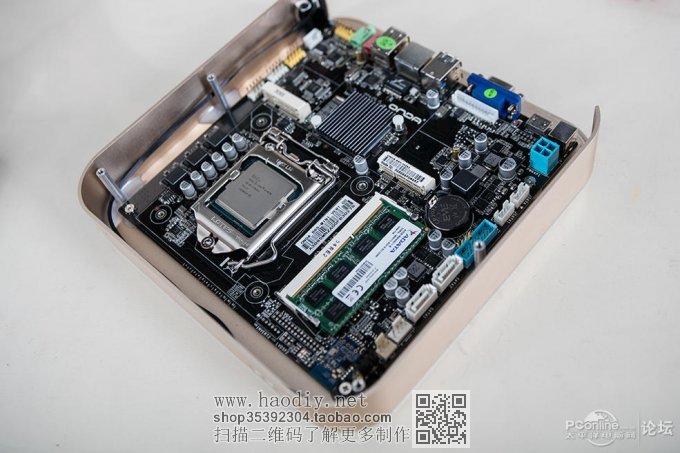

简单的几下就把CPU和内存安装好了。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

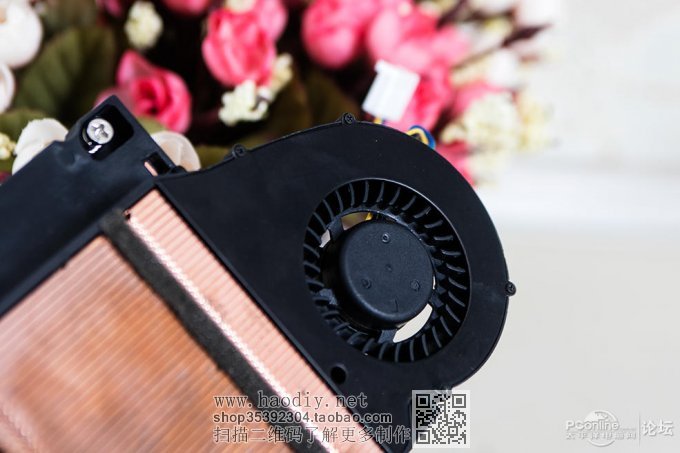

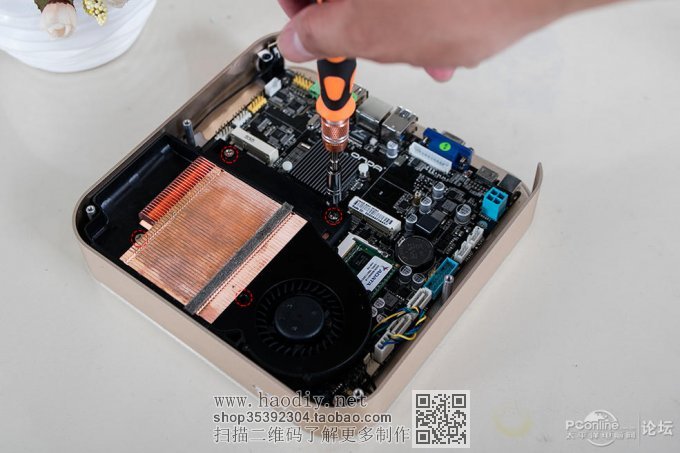

接着把散热器安装上,昂达M3原装带匀热板的散热器,采用涡轮增压。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

安装时拧上4个螺丝就OK。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

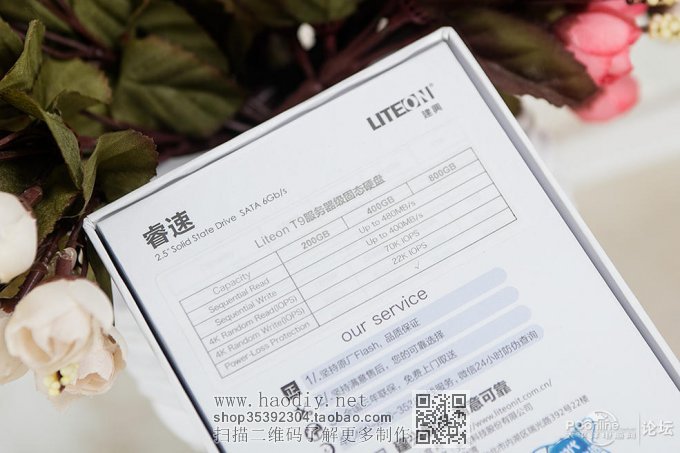

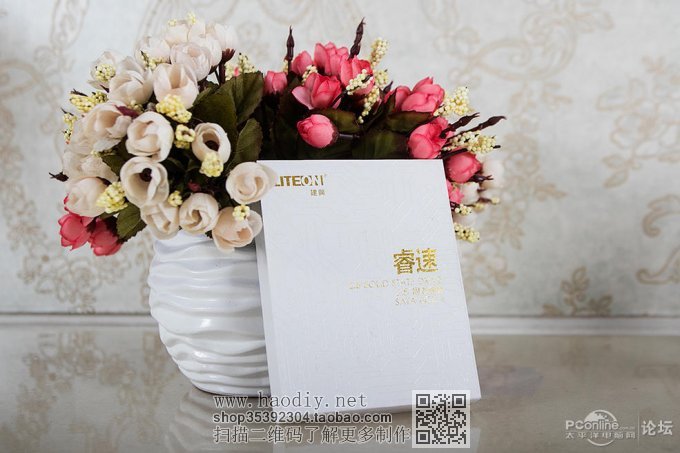

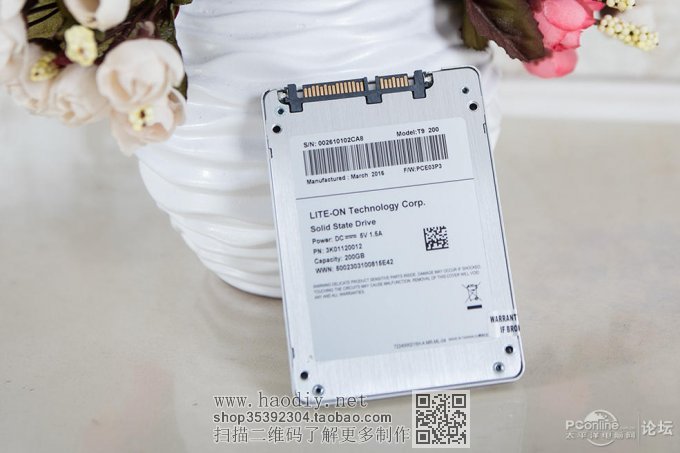

SSD我是用了好几年,以前都是用128G的其中64G安装系统,64G安装软件。结果却发现实在装不了多少东西,特别是客厅主机有时候要跑个游戏啥的空间严重不足。所以这次我选择了建兴的睿速T9 200G一来是便宜,二来是3年全国联保方便,200G的空间装完系统和软件还可以安装几个常用游戏正好。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

虽然比起机械硬盘来说SSD没多少热量,不过SSD中的主控长时间使用的情况下发热也不小,所以金属的外壳总比塑料的要好得多。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

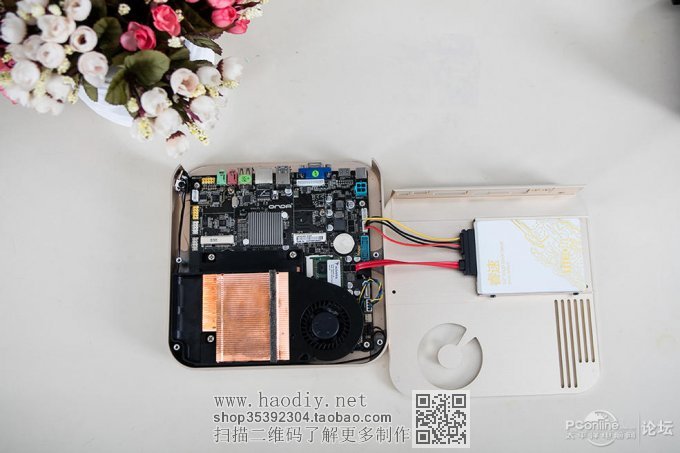

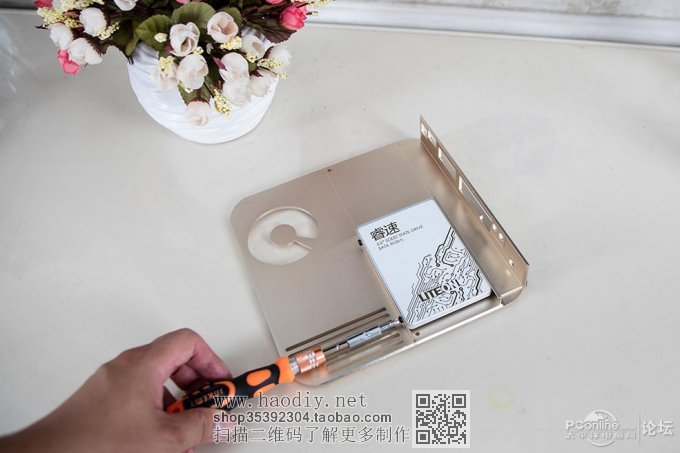

把SSD通过螺丝固定在昂达M3的底板上。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

插入数据线然后盒上盖子。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

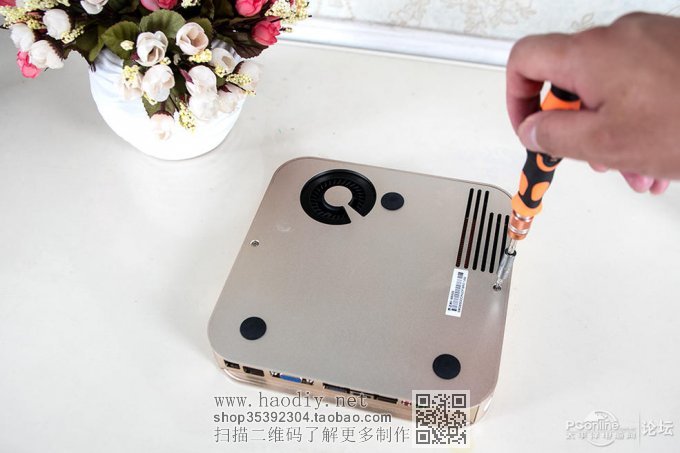

最后固定底部的2个螺丝收工。整个安装过程比较轻松。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

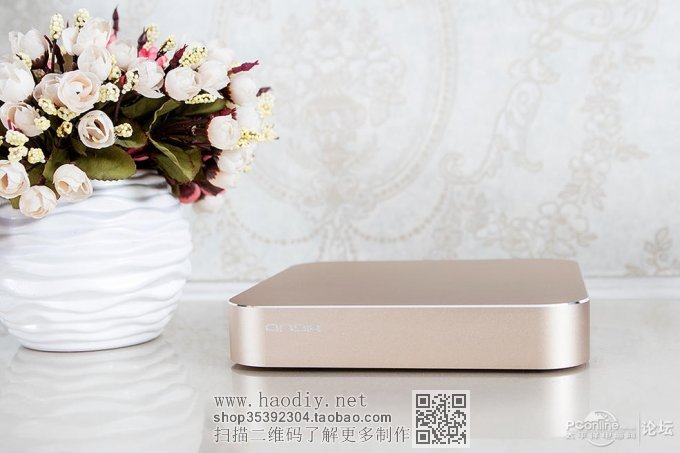

自己动手安装完成的迷你主机,非常有成就感,美美的欣赏一下。

DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

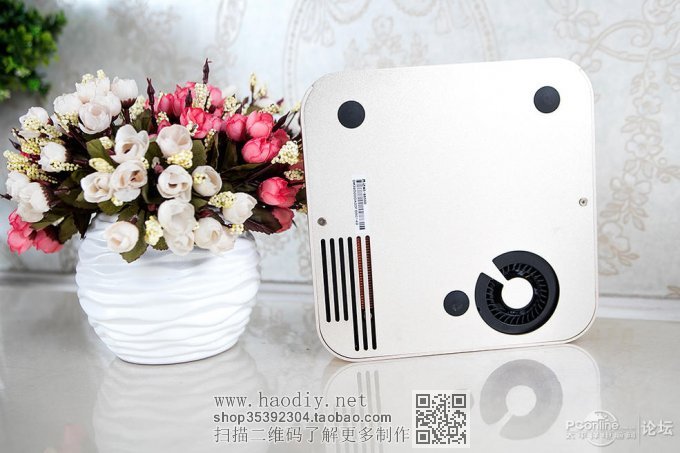

散热主要是靠底部的散热器带出绝大部分的热量,而厚实的金属外壳再承担一部分的散热。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

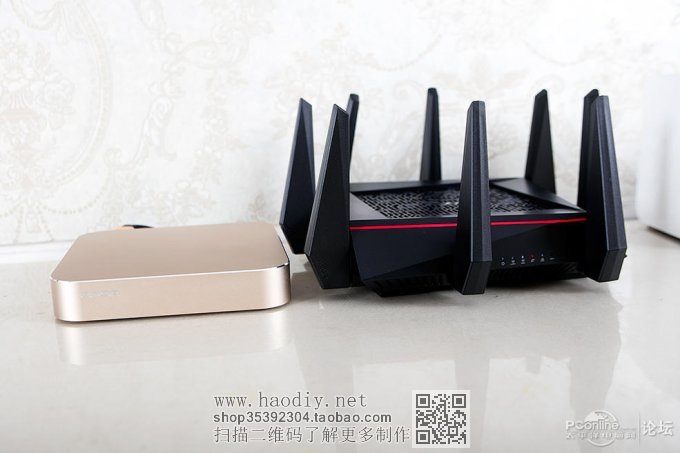

整个个头比我的华硕AC5300小许多有没有?哈哈!
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

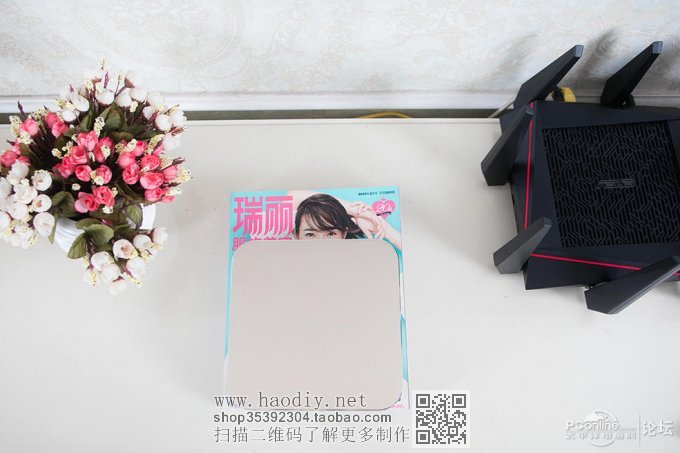

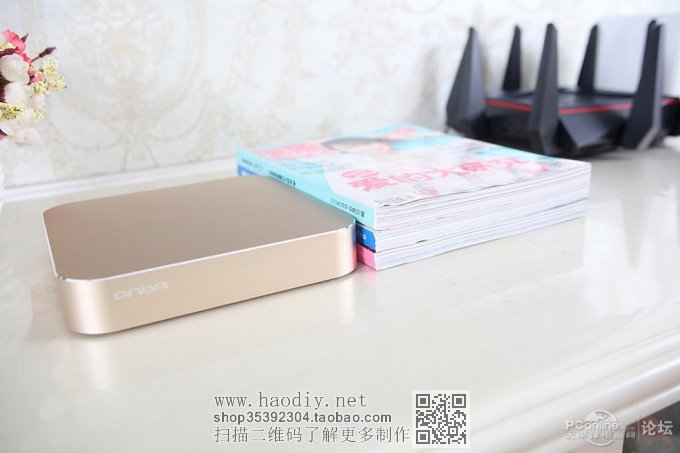

和常用的杂志比一比,宽度还没有一本杂志宽。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

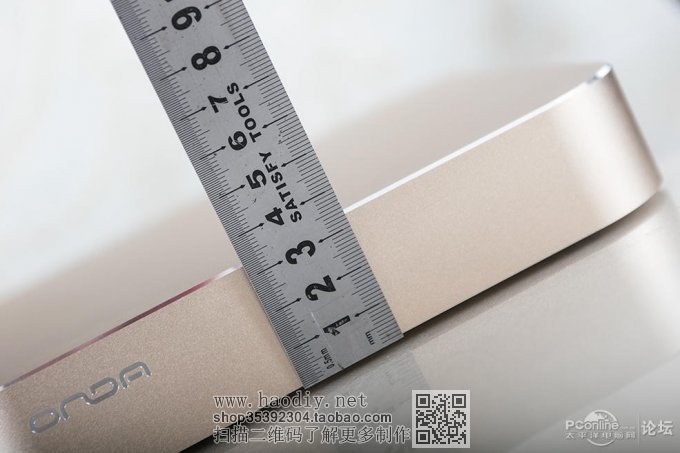

高度在2.5本杂志的位置。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

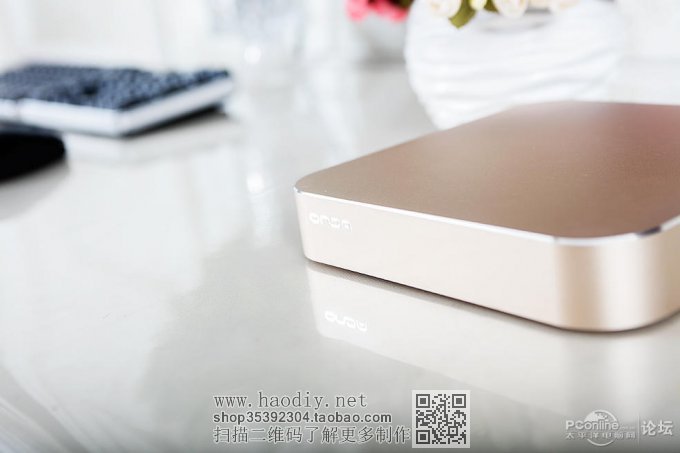

金属外壳加亮边,小巧放在客厅美美哒。虽然有银色和土豪金两个颜色的版本,我个人更喜欢土豪金。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

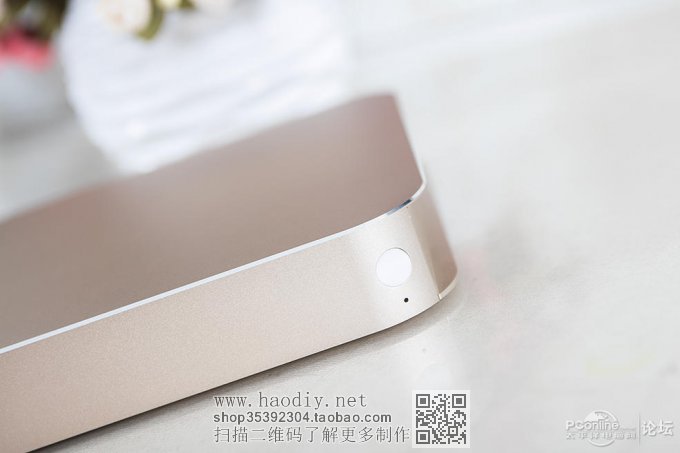

电源开关和指示灯设计在右上角的侧面。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

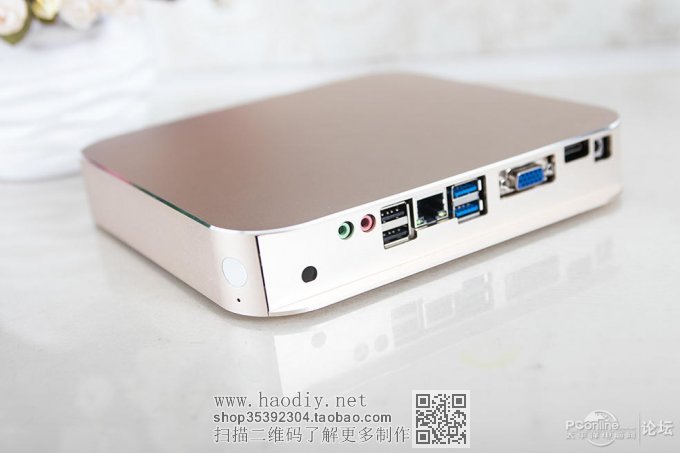

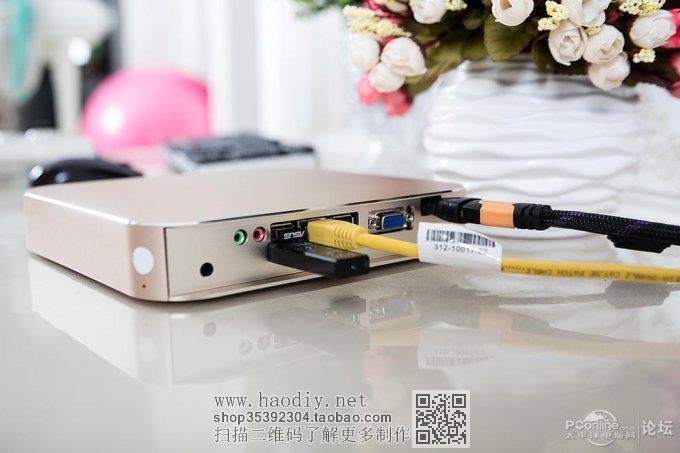

支持2个USB2.0接,两个USB3.0接口,一个VGA及一个mini HDMI接口最右边的是电池接口。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

4个USB接口并不算多,无线鼠标键盘一插就占用2个USB2.0 还有2个USB3.0可用,如果再来说游戏双打,正好用完。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

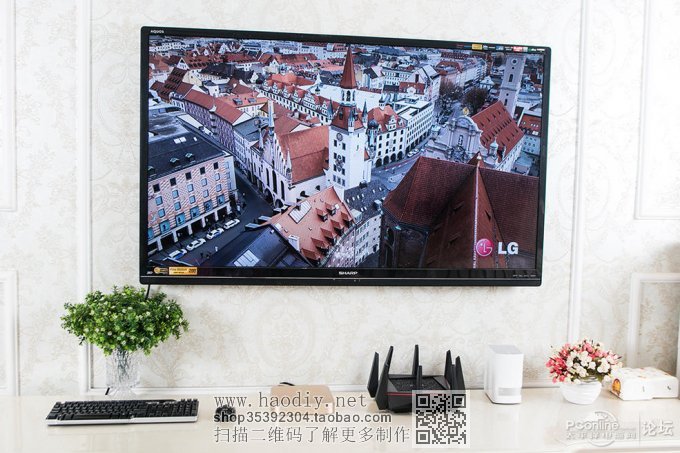

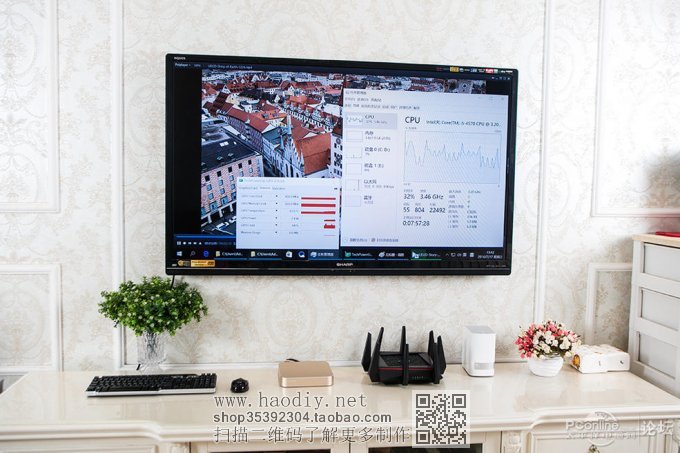

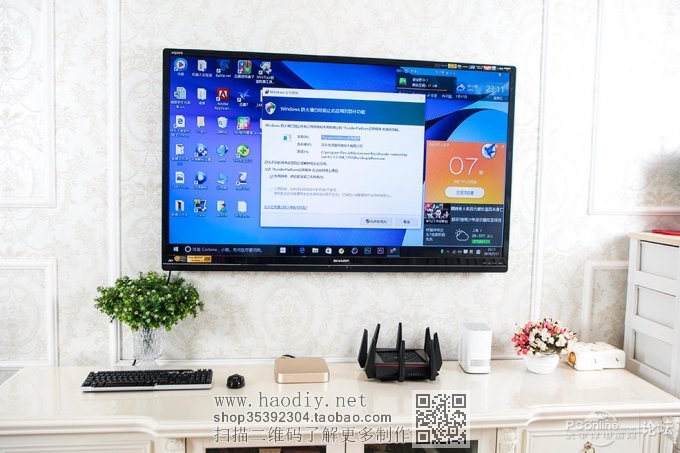

习惯性的用GHOST系统安装好WIN10 64位版,开机7秒,爽。只是USB接口都在后面侧面没有所以鼠标键盘的距离受限,放在旁边用刚刚好,本来想座在沙发上用的,结果太远无线有些不灵,已经是2.4G的500多的鼠标了,求大家推荐一个更好的无线外设。上面就是我全套装备了,最右边的是My Cloud Mirror,所有的备份及电影下载都在这里了,家庭NAS比较好使,中间的路由是AC5300,成了我家里无线和网络的中枢,全千MB支持,现在看电影用NAS下载,昂达M3直接从NAS中读取就行,就不需要挂硬盘了,节省了空间。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

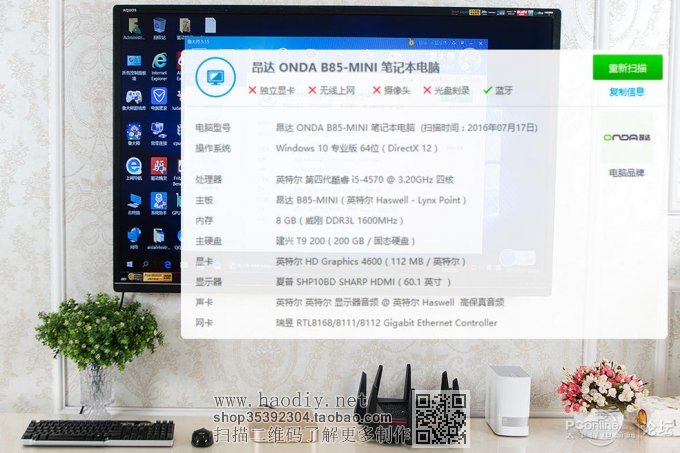

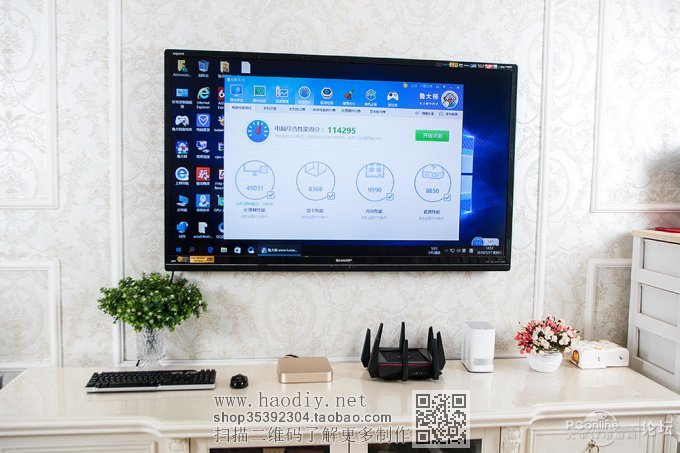

鲁大师尽然认成了笔记本电脑,我也是醉了。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

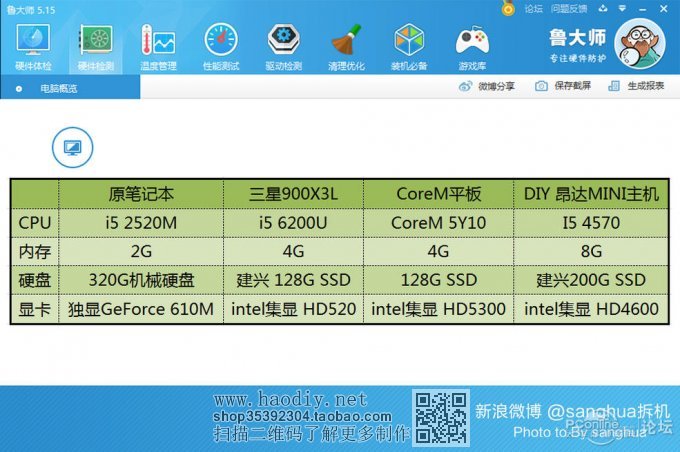

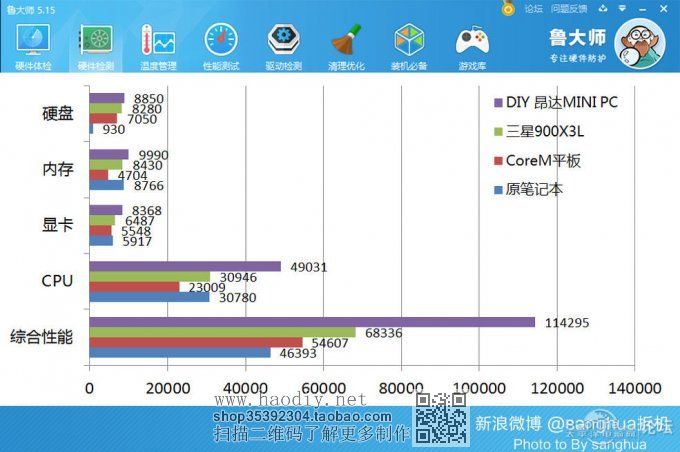

既然鲁大师错认成笔记本,就简单和自己的笔记本跑个分了解下大概的性能情况。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

I5 4570毕竟是台式机的CPU所以和笔记本一起跑倒是占尽了便宜,主要就是原生的四核心高频CPU和笔记本的双核拉开了距离。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

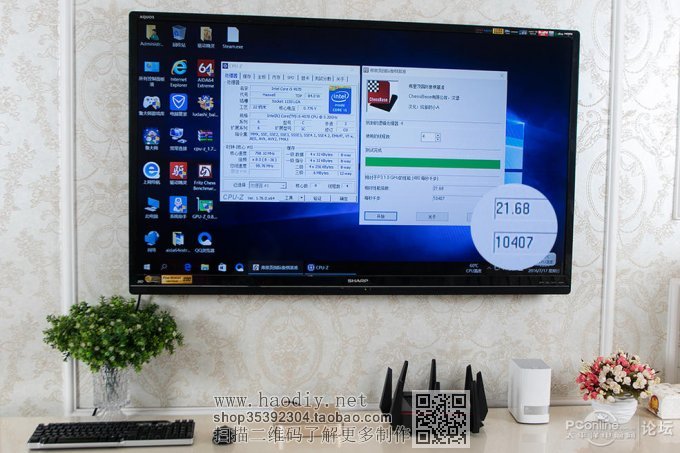

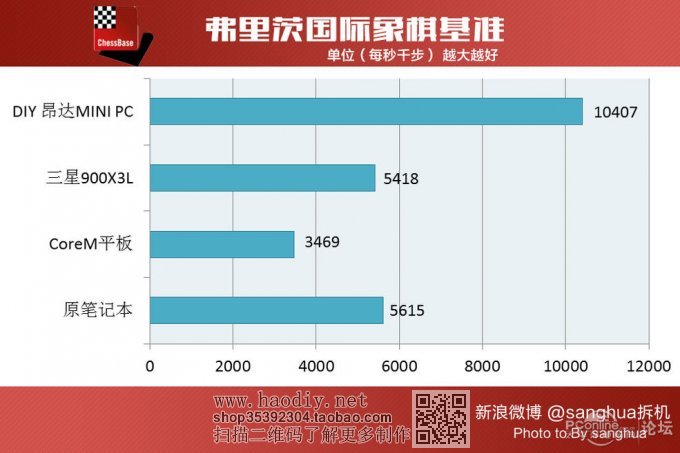

从国际象棋这里也可以明显的看到,自己DIY的迷你机原生的四核在CPU部分性能高出太多。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

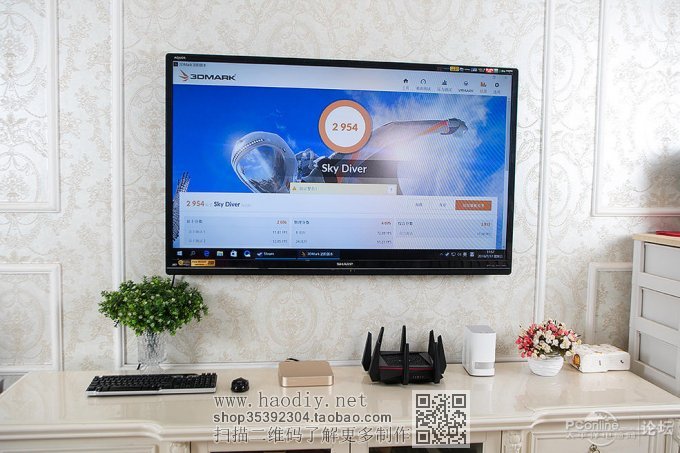

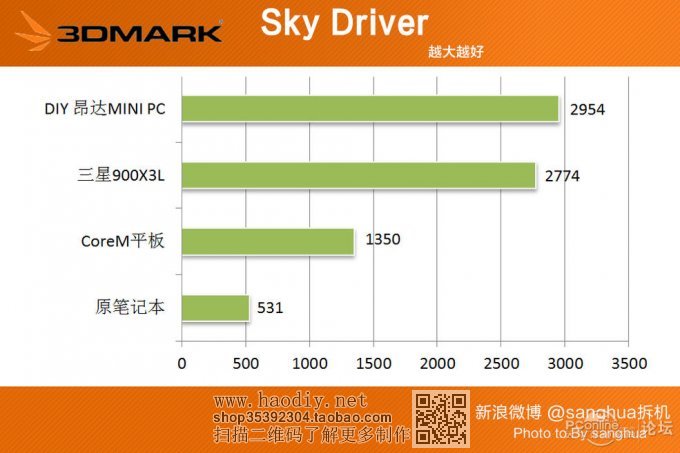

不过3D MARK的这个成绩有点出乎我的意料,按道理说三星的900X3L用的六代CPU,集成的是HD520显卡,正常来说应该比我配的I5 4570的HD4600高出许多才对,从成绩上被反超反而有点不可思议,估计是笔记本温度上升后降频了,毕竟昂达M3用的这么大的散热器其实在跑分时温度还是达到71,外壳也是很热。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

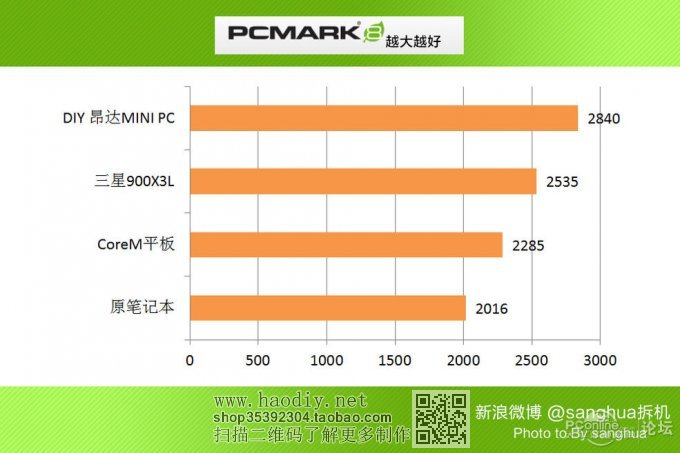

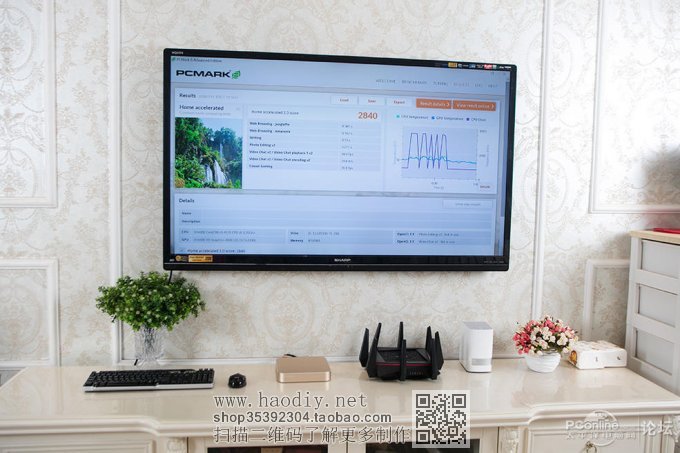

PCMARK8基本是模拟办公使用,其实这里也是CPU四核占了便宜,看来我之前用I5四核的思路还是对的。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

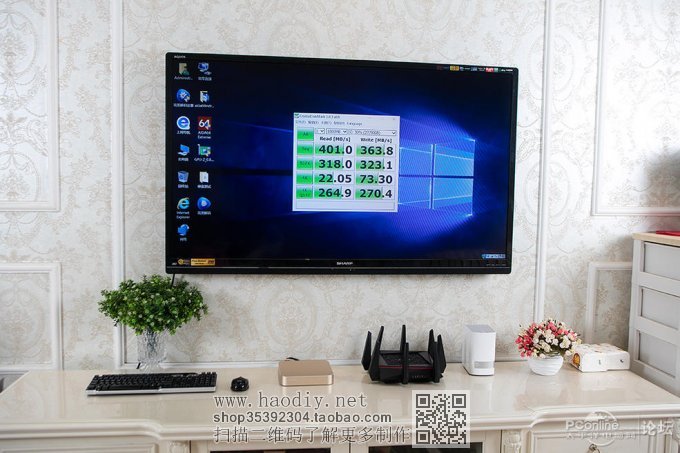

最后试了试SSD的速度,因为是迷你主机所以为了散热和静音考虑并没有关闭CPU的节能选项,对SSD的跑分有一定的影响,读401MB/S写363MB/S这个速度还不错。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

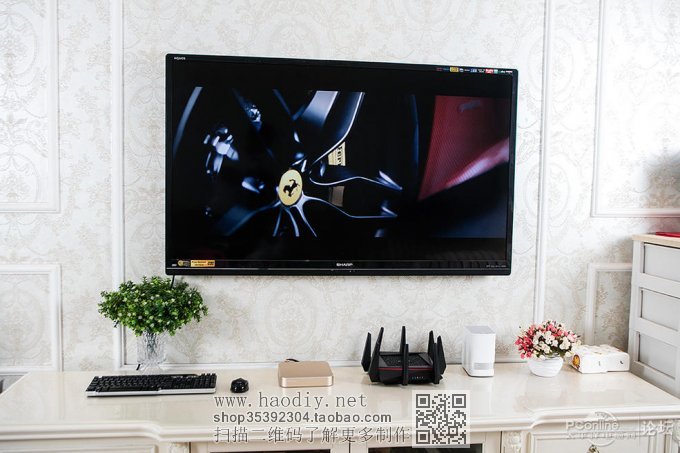

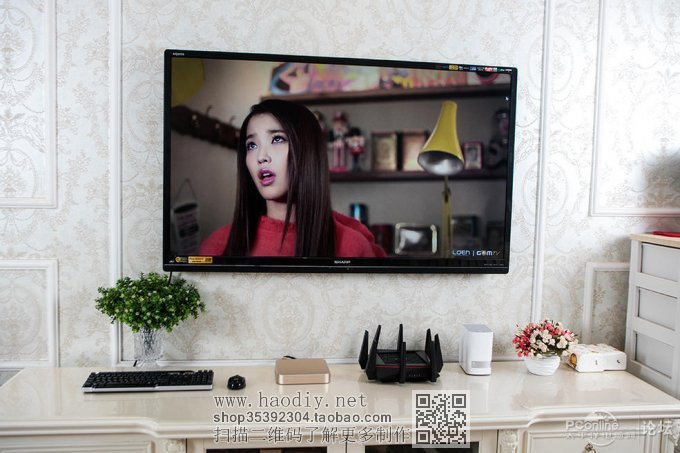

客厅主机最主要的功能是视频的播放,大屏看电影超级爽。用NAS下载,然后昂达M3直接从NAS中读取,不需要考虑容量的问题。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

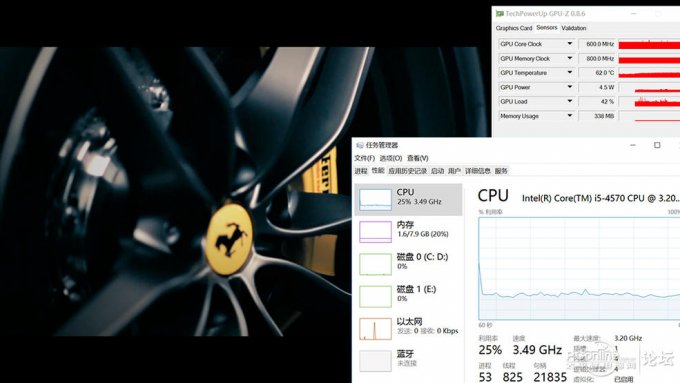

这是一个4K的视频,视频的位率为6458-11215KBPS,CPU占用20-25%。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

逐步提高码率,这个也是4K视频,位率为14712-25020kbps, CPU占用在大概在30%左右,仍然没有满载。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

最后这个4K是LG电视4K专用测试,位率从61668-126000kbps最为BT的一个视频,相比大家熟悉的美女吃鸭有过多都无不及,CPU的占用相对就比较高了,从最低30%至最高88%浮动,虽然压力大了一些但也能流畅的播放,即便拖动也没有出现声音滞后不同步等现象。而1080P的压力就相对轻很多,CPU从没超过30%,720P的视频更是在15%左右。对于视频的播放不存在任何的问题。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

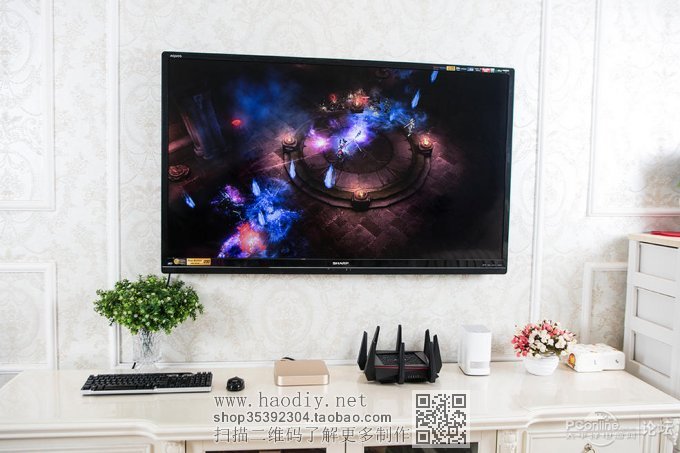

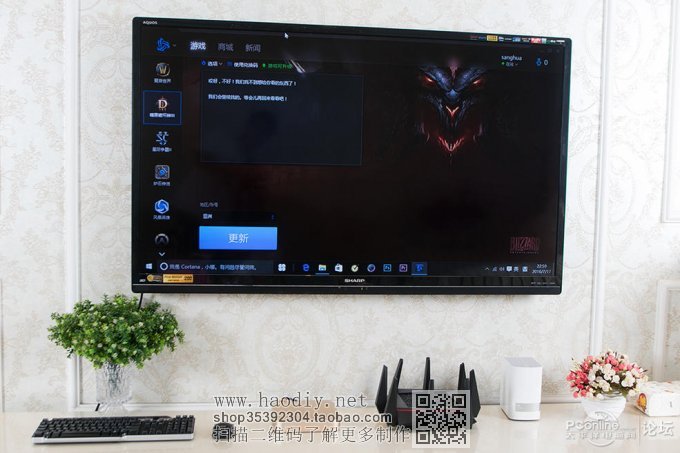

暗3在1920X1080分辨率下30FPS左右还是有点吃力,将分辨设成1280X720正好可以达到40-60FPS之间。
DIY的魅力,打造比3.5cm的超小高性能主机不求人。 						DIY的魅

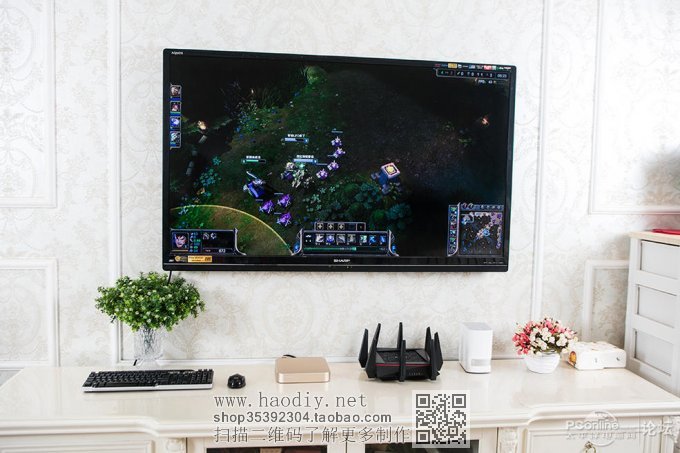

英雄联盟的要求倒是不高,在1920X1080分辨率下可以达到60FPS左右,很稳定感觉够用,如果还嫌不够快的话一样降到720P吧。
