纯手工制作手提箱抗造坚固笔记本电脑!

时间:2015-03-20 19:13来源:itbbs.pconline.com.cn 作者:任我行DL 点击:
工作中,户外自驾游中,是否感觉笔记本不抗造?可靠性,维修性不尽人意?那么您需要一个坚固电脑。PS:其实我就是想造~就是想扯下蛋。HOHO~~ 下面开始介绍我的手提箱电脑。 首先是壳体。壳体为下图。我选用的是一款安全箱,箱体很坚固。还可以防水防尘。据说
工作中,户外自驾游中,是否感觉笔记本不抗造?可靠性,维修性不尽人意?那么您需要一个坚固电脑。PS:其实我就是想造~ 就是想扯下蛋。HOHO ~~
    下面开始介绍我的手提箱电脑。

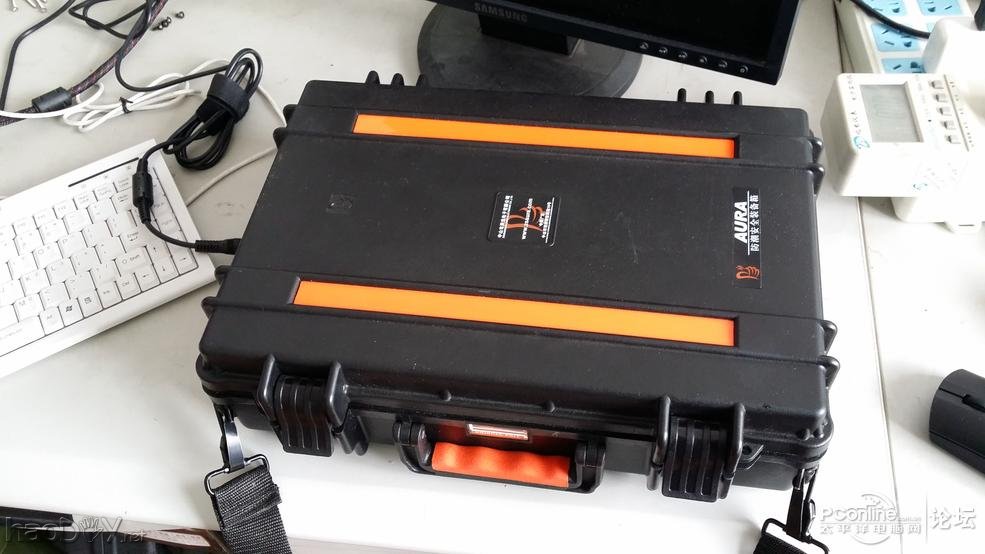

    首先是壳体。壳体为下图。我选用的是一款安全箱,箱体很坚固。还可以防水防尘。据说是可以1米水深不进水。不过我没测试。呵呵。尺寸是370*210*110 ,这个大小正最大能装13.3尺寸的液晶屏。加上触摸屏,分毫不差。呵呵。
纯手工制作手提箱抗造坚固笔记本电脑!

    因为不想太过笨重,所以只能选小箱子。为了便携性牺牲了很多其他性能。有很多遗憾。其实我本意是想做个超级电脑,配件都配齐了,相关技术也都攻克了。比如使用15.6的EDP接口4K屏,分辨率可以达到3860*2160 。使用四代I5 CPU, 华硕Q87T主板,装6块90瓦的锂电,整机依靠电池可以使用12小时。使用水冷,机体全密封,专门设计野外环境。不过等以后有时间会做的。现在先搞个简单的研究研究。
   箱体搞定了,下一步开始进行内部组装。
纯手工制作手提箱抗造坚固笔记本电脑!

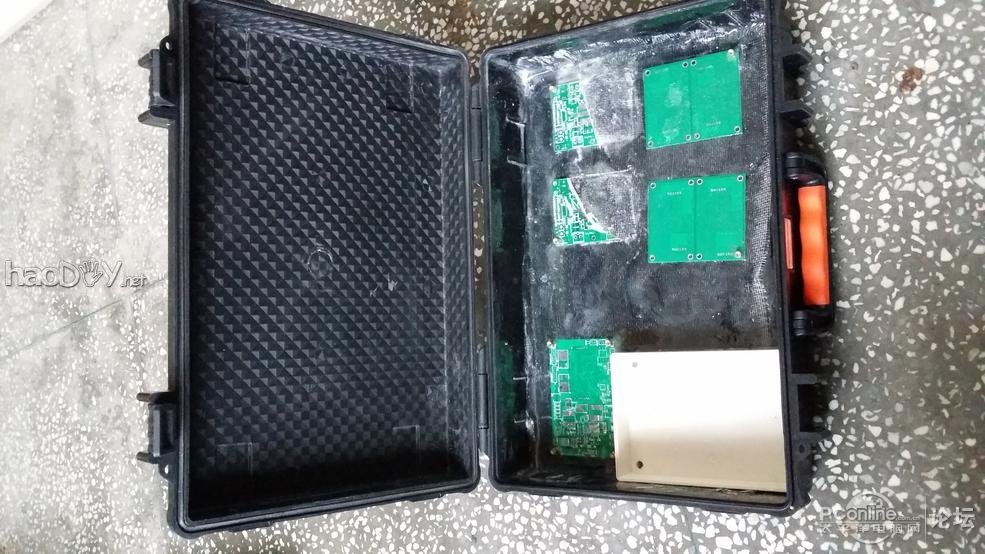

    看起来是不很糙呀。呵呵。但是为了固定内部的部件,手工也没什么好办法。主要是不想破坏箱体。破坏了就不防水防尘了。所以我用树脂材料将固定的铜柱给粘到箱底。下边的白色盒子用来装电池组。空间太小哦,只能装一组了。大概只有2-3小时使用时间。
    液晶屏为了减震使用硅胶粘到箱体上盖上。屛线也一同固定好。

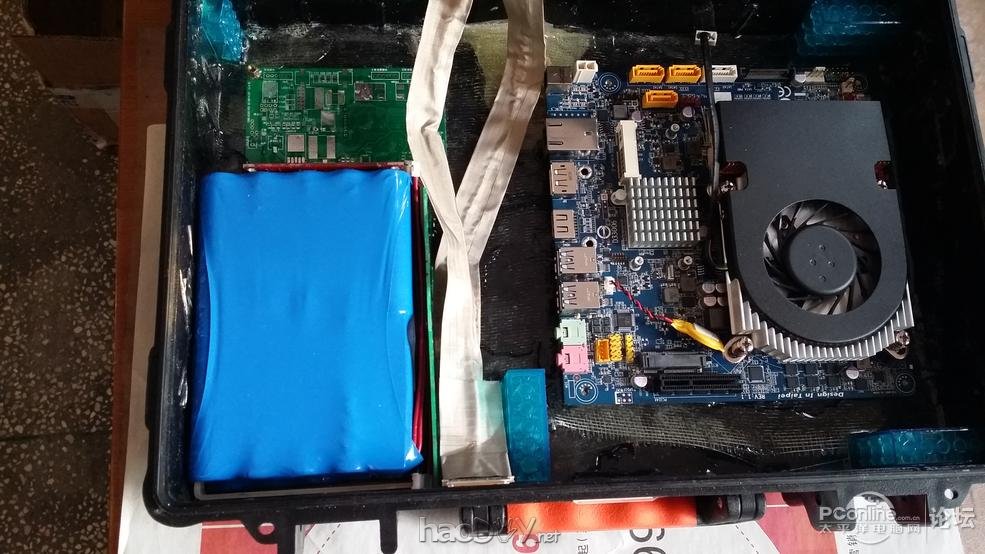

    下图为主板及电池安装效果。两条银色的线为屛线及触摸屏USB接口线。为了抗电磁干扰,使用导电布进行了屏蔽。
纯手工制作手提箱抗造坚固笔记本电脑!

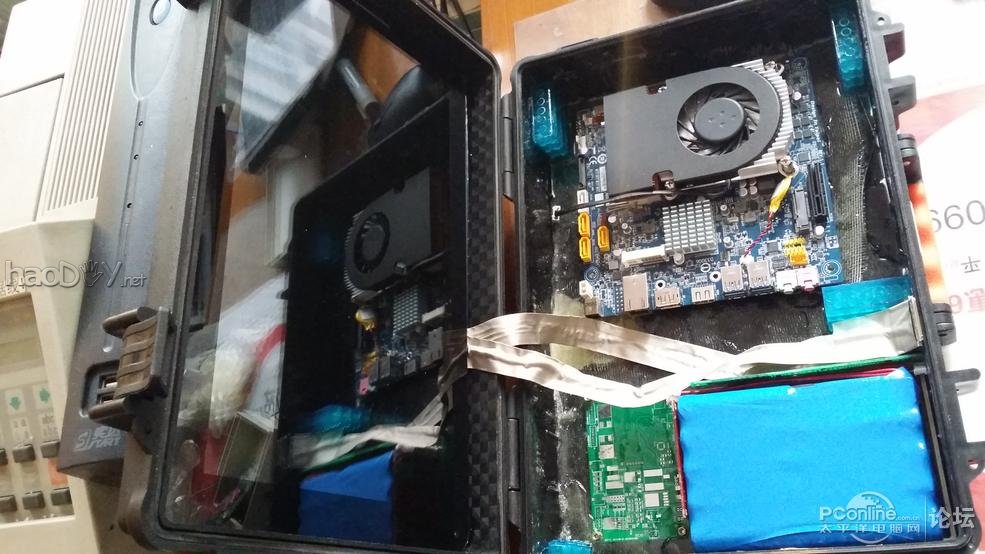

液晶屏和触摸屏封装好的效果。
纯手工制作手提箱抗造坚固笔记本电脑!
四边用塑料块做支撑,用来托起盖板。盖板使用亚克力材料制作。因为不会画CAD图,只能自己手工上电钻了。好累呀。。。。效果也不好。
纯手工制作手提箱抗造坚固笔记本电脑!

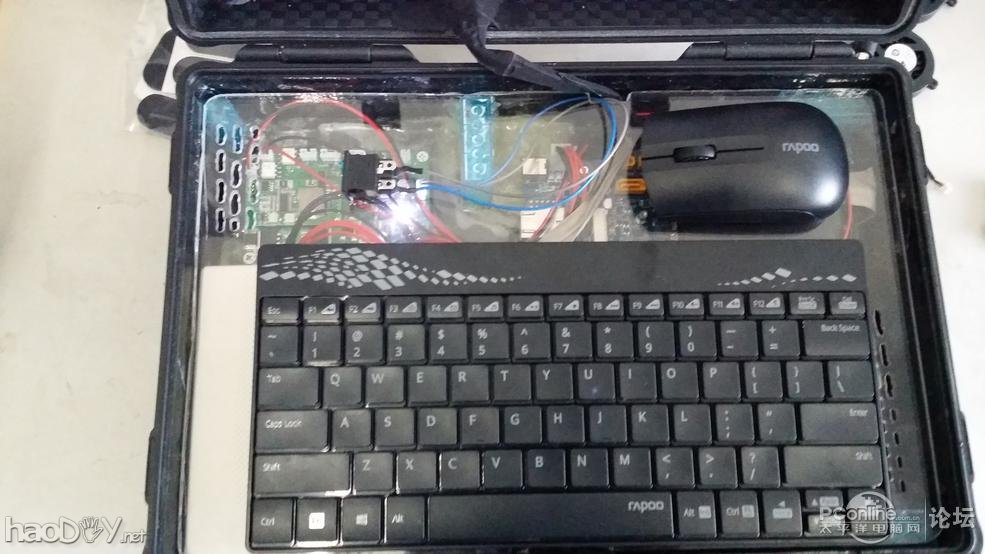

放上键盘及鼠标的样子。这是底层的盖板,在这层盖板上还需要做个上层的封装盖板。
纯手工制作手提箱抗造坚固笔记本电脑!

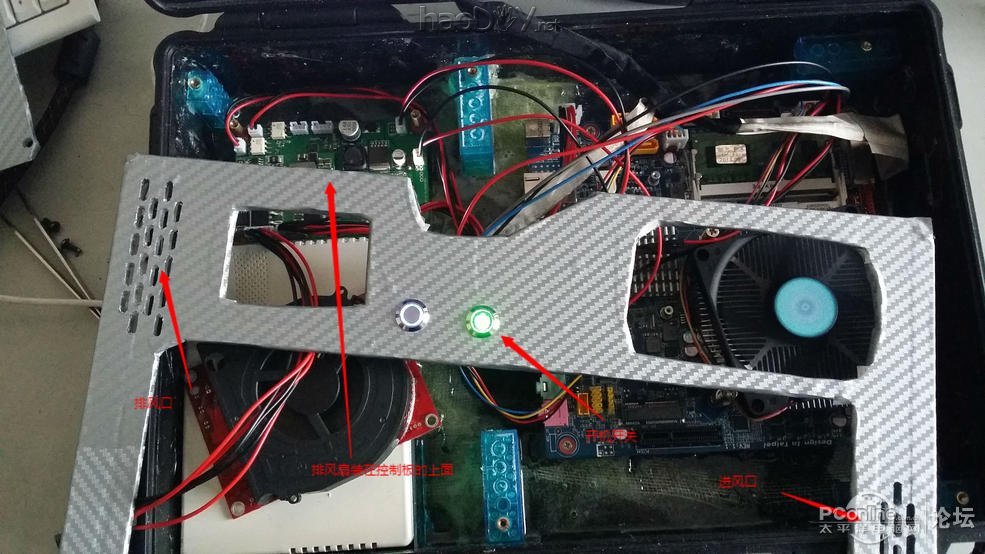

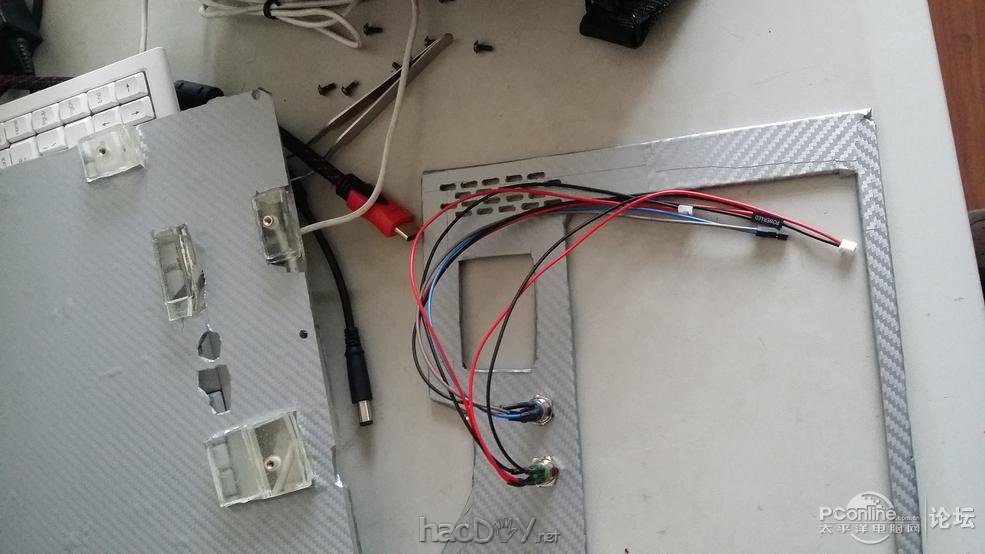

上层盖板抠的更是惨不忍睹。贴上碳纤维膜只能勉强能看。哎。练手了,不要求那么高了。生命在于折腾~~
开机开关和重启开关买的带指示灯的白钢开关。还是很精致漂亮的。
纯手工制作手提箱抗造坚固笔记本电脑!

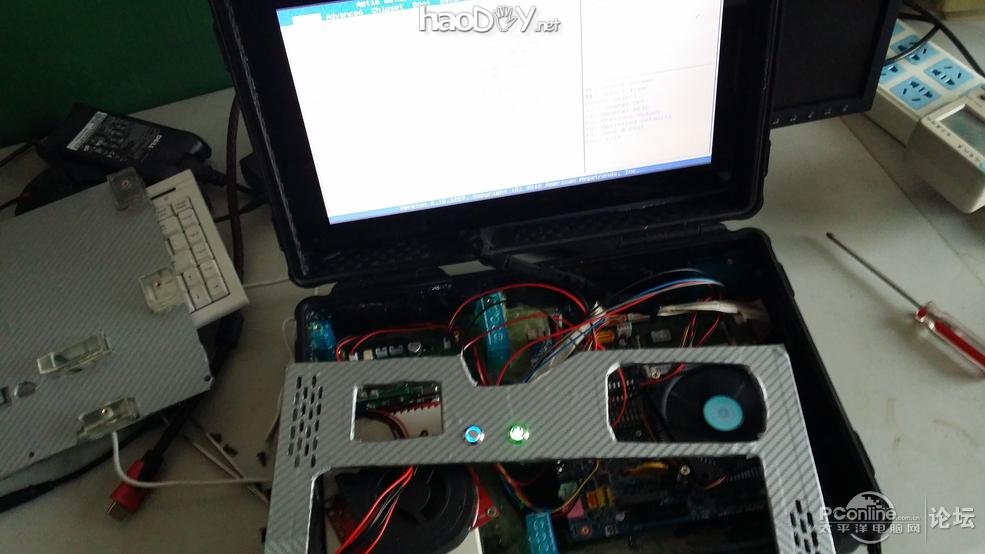

初步组装后开机测试。就是板子让我抠的有点太惨了。粗制滥造。呵呵。
纯手工制作手提箱抗造坚固笔记本电脑!

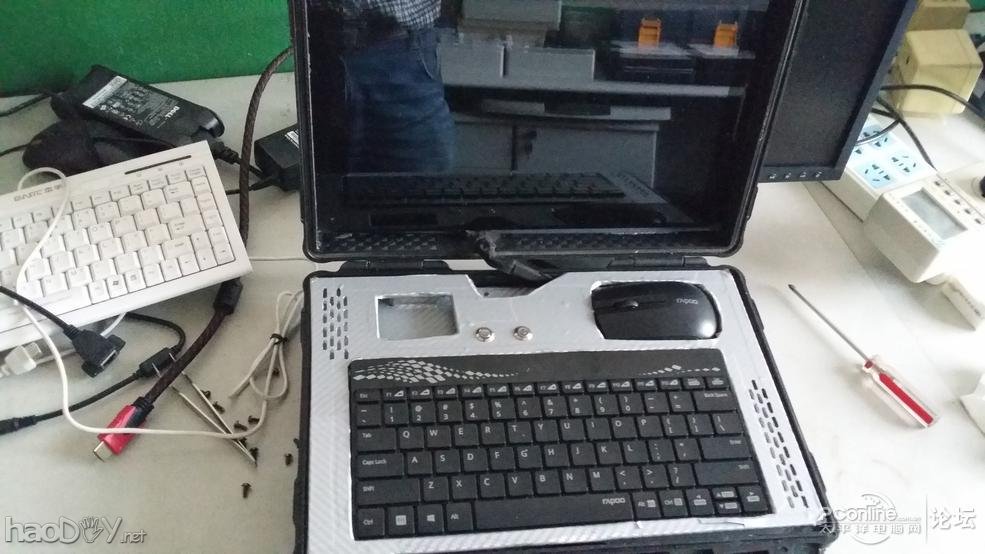

整机测试。
纯手工制作手提箱抗造坚固笔记本电脑!

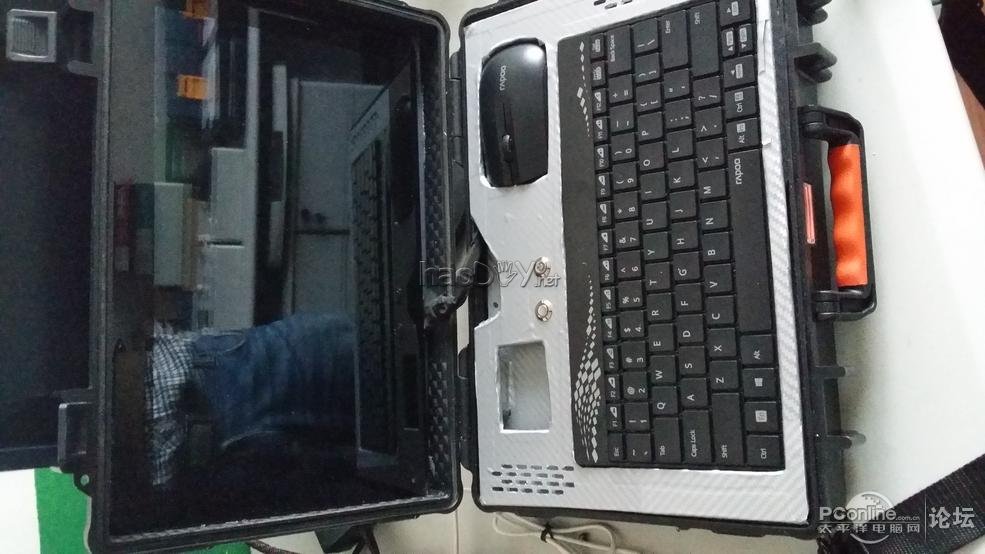

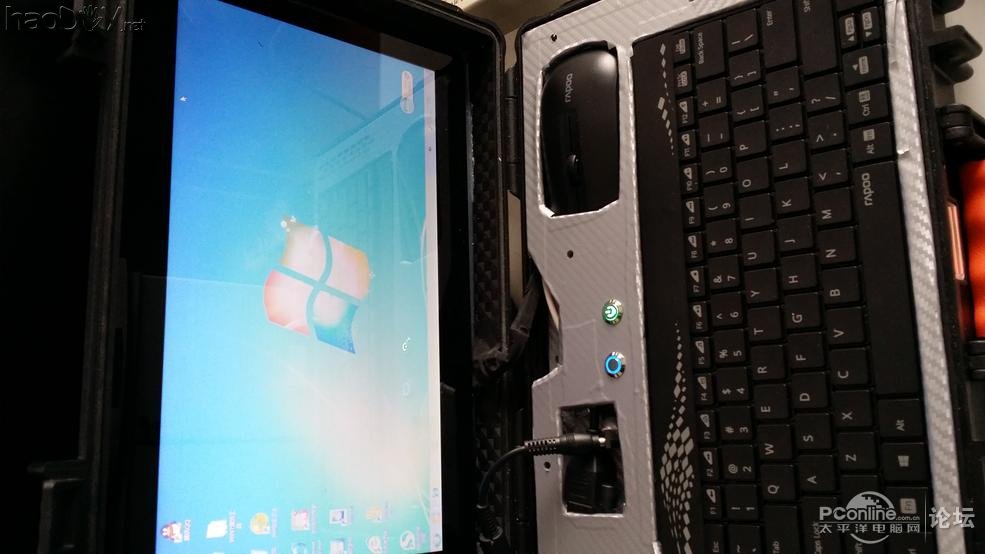

组装后的效果。
纯手工制作手提箱抗造坚固笔记本电脑!
上面开的大口子是给屛线的空间。开关旁边的口子是给网线,USB,电源线的口子。这些都没有直接拧到面板上,因为空间不够。所以只能这样。
纯手工制作手提箱抗造坚固笔记本电脑!

插适配器的样子。
纯手工制作手提箱抗造坚固笔记本电脑!

遗憾很多。只能下次改进了。不过带着出去自驾用还是不错了。可以随便往车上一扔,不用太在意。也不怕压。箱子可以承受4个成年人的踩踏。抗造,就是任性。

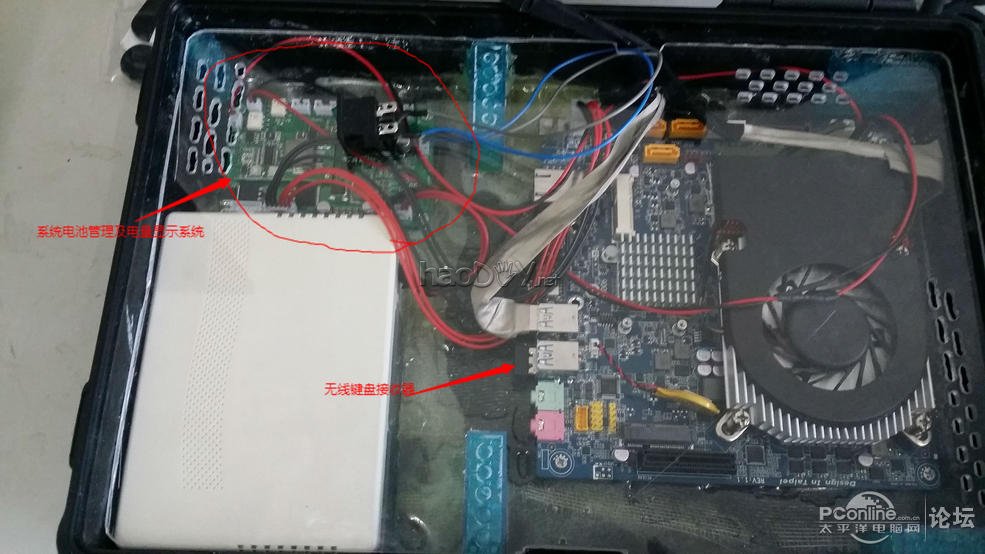

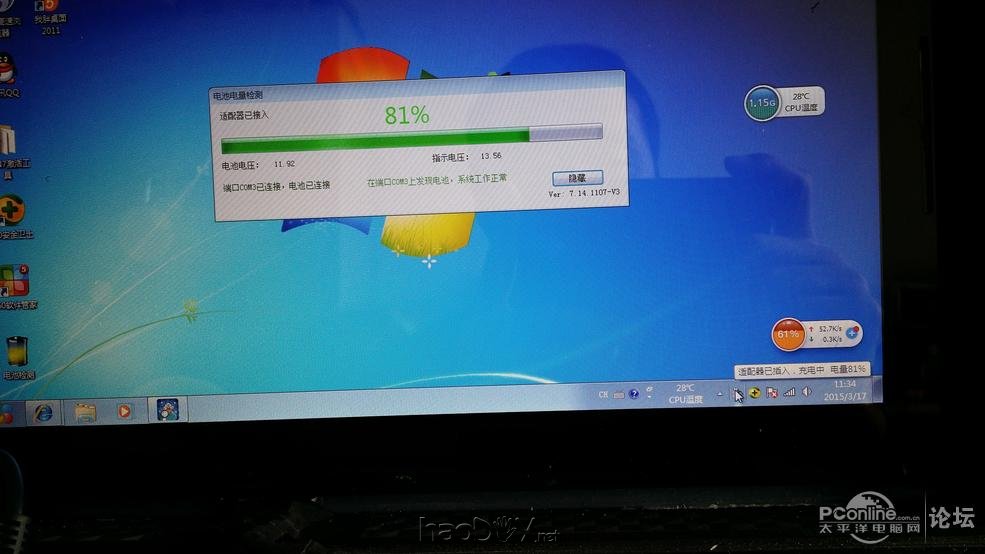

自己做的电池管理系统。电池电量显示系统
纯手工制作手提箱抗造坚固笔记本电脑!

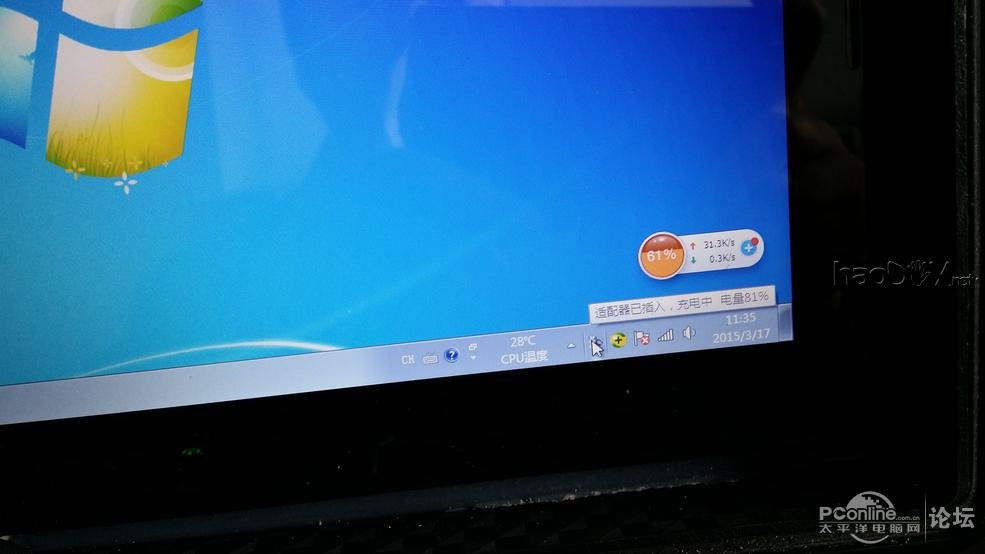

鼠标放到任务量的电池图标上自动显示剩余电量百分百。是不是和笔记本没啥区别?呵呵
纯手工制作手提箱抗造坚固笔记本电脑!


我的信箱:58981896@qq.com 欢迎各路高手与我交流。共同提高共同发展!

有搞CAD,CNC的朋友不?可以铝壳加工的。我还是想用铝壳做。做个精致的高大上便携电脑。下一个尺寸一定要15.6的超级电脑。全水冷,全密封!机壳散热!
