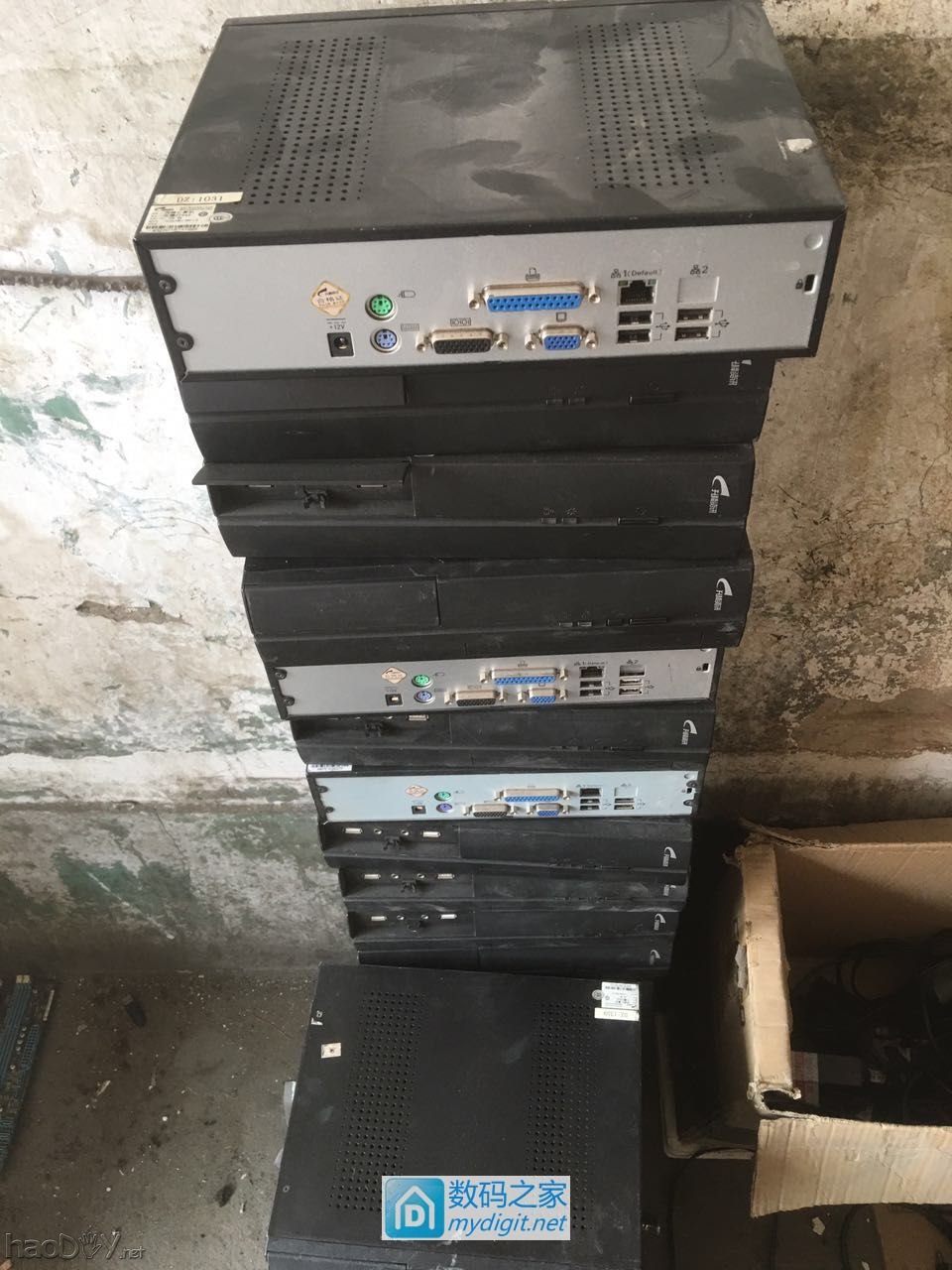

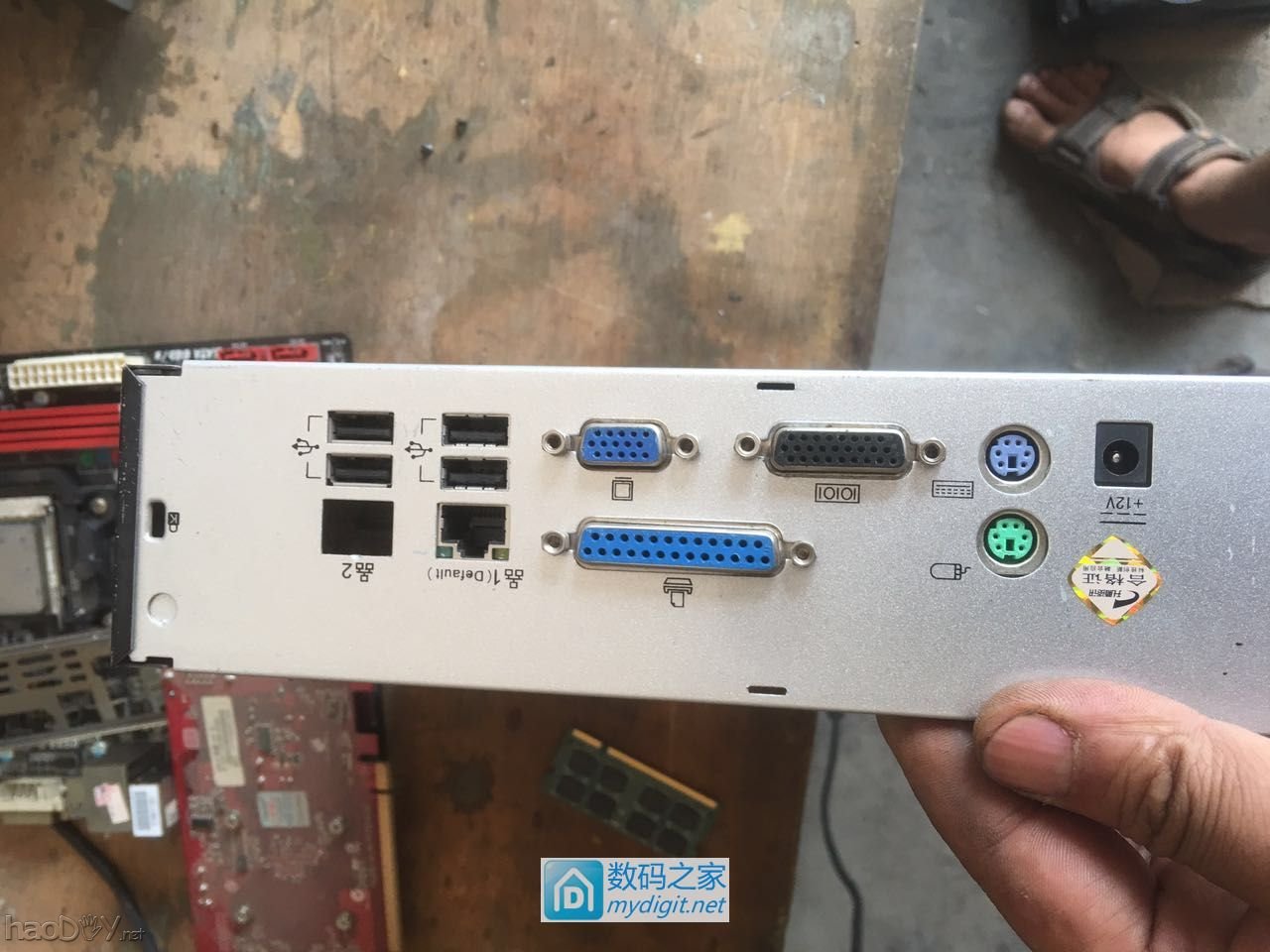

一直想玩黑群晖,偶然看到一个几十块的小主机,带电子盘带内存,到手即用,那还等什么,赶紧撸一个回来呀. 下面是详细折腾攻略,帖子很长,前面是硬件改造攻略,中间是折腾黑群晖攻略(网上的32位黑裙攻略基本都有这样那样的问题,我手把手教你装上),最后是利用4G小电子盘装WIN7正常使用攻略,以及功耗测试. 以下是硬件改造: 0,首先,先展示一下这个小主机,借用几张卖家的图,展示一下原来的样子.是不是很不起眼,改造后你会喜欢上它的. 为啥要撸这种?优点有四,一是机箱很好用无需再买,省了一笔.二是只需12V供电随便都找得到,减小了体积,而且无需再买什么DC-ATX,或者台式机小电源.又省一笔.三是省电,省电,省电!每天24小时开机只需1毛6电费!四,无主动散热,除了硬盘转的声音没一点噪音. 简单介绍一下,N270主机,单百兆网卡,无需主动散热,功耗极低,低到多少后面有详细测试.改造后支持2.5寸,3.5寸SATA硬盘内置,同时可以插DOM电子盘.做黑群晖很方便.主机带4个后置USB,2个前置USB,音频的2个接口在前面板.

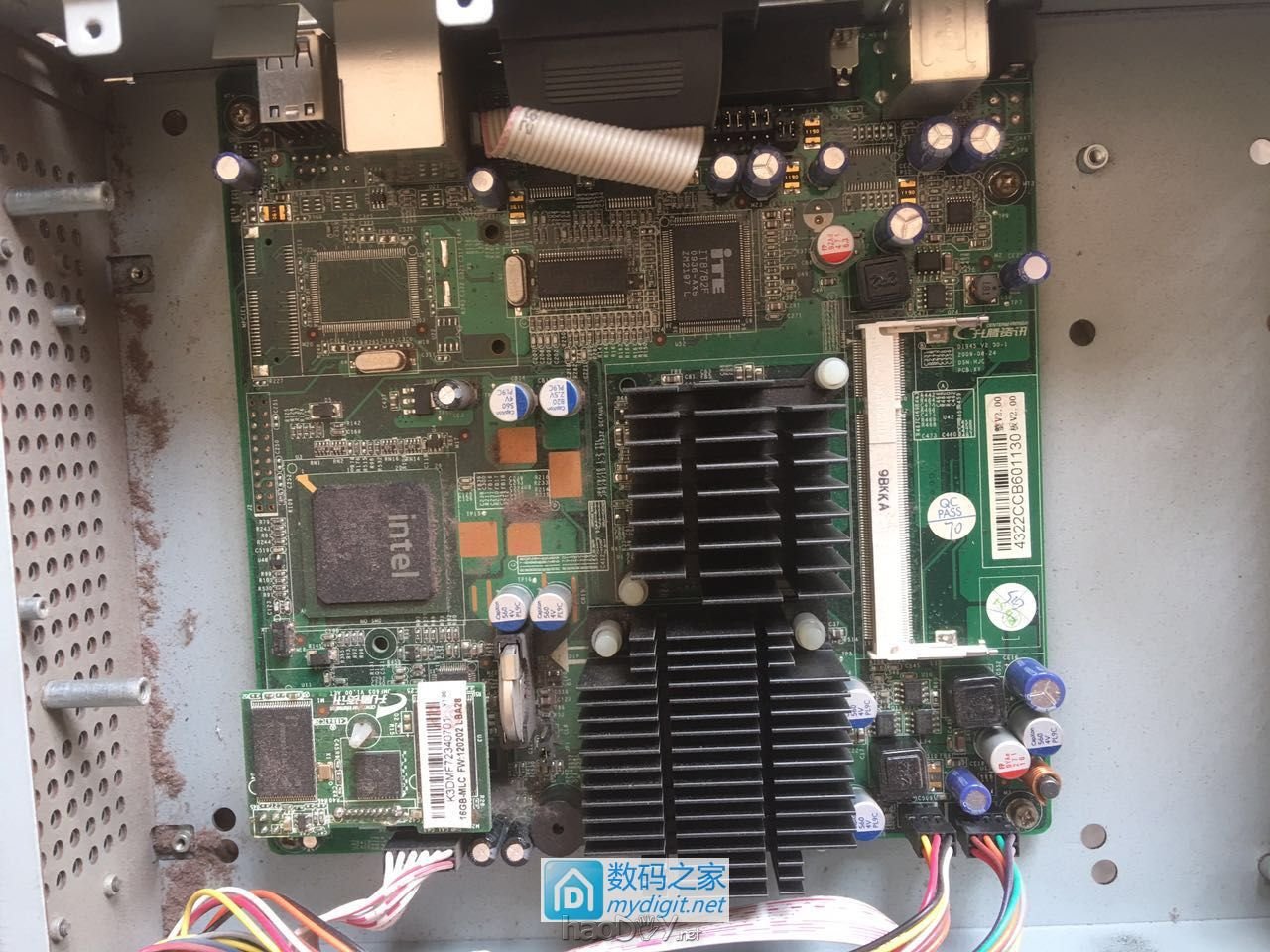

1,第一步,先拆掉主板.想要做黑群辉怎么能不接硬盘呢?接硬盘需要小小的改造,如果不改造只有装个精简WIN7或者安卓/乌班图啥的用啦,后面有教程. 由于主板原来只能接电子盘,电子盘供电只需要5V,所以你懂的,接口没有12V,这是装3.5寸硬盘的拦路虎啊.外置12V电源不能同步关闭硬盘那多麻烦,还是简单改一下.

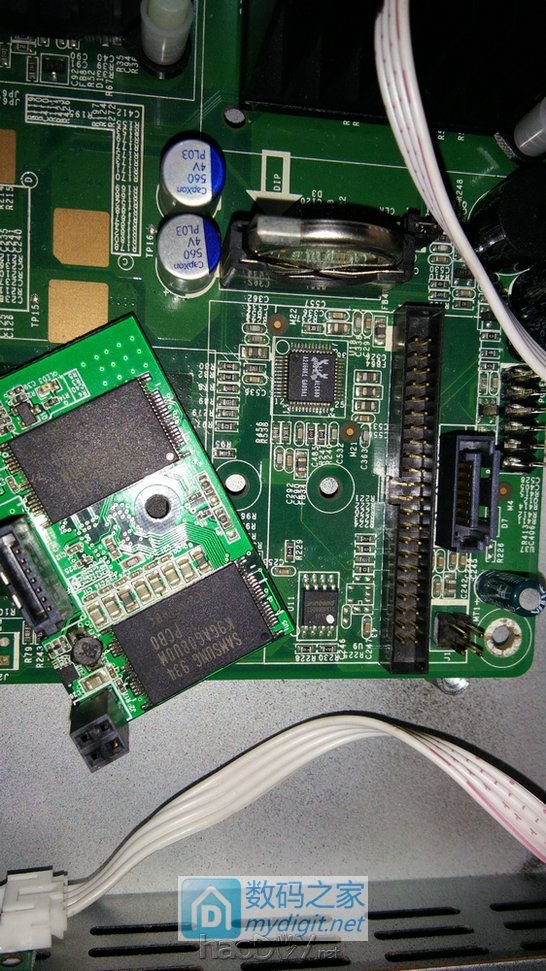

2,左边是DOM电子盘接口,有DOM电子盘的有服啦省下U盘而且更好.右边是SATA数据接口,数据接口下面是原供电口

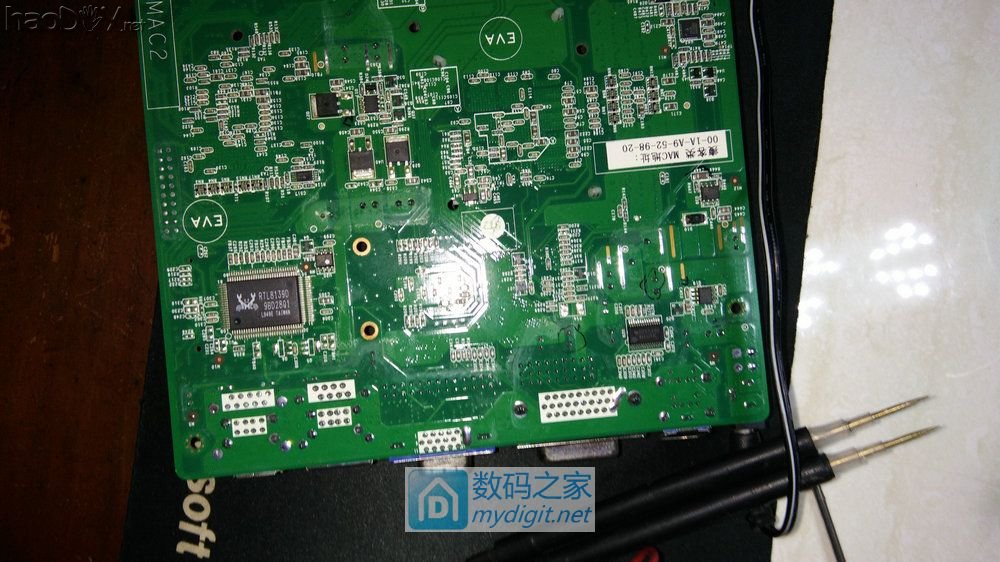

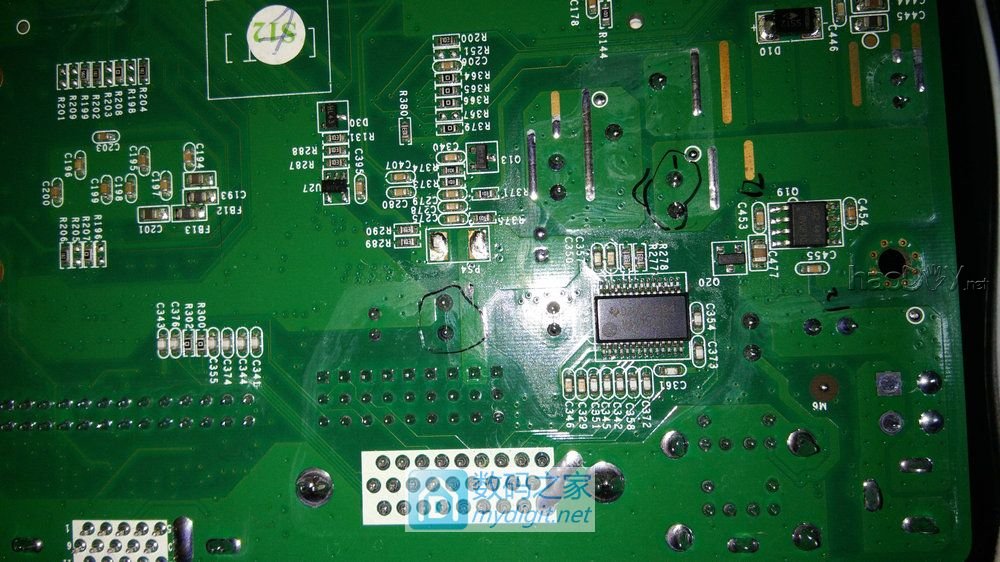

3,经过一番测试,终于找到2个合适的12V取电点,开机上电,关机断电,完美. 2个黑圈随便你用哪个.注意只需接出+12无需接地

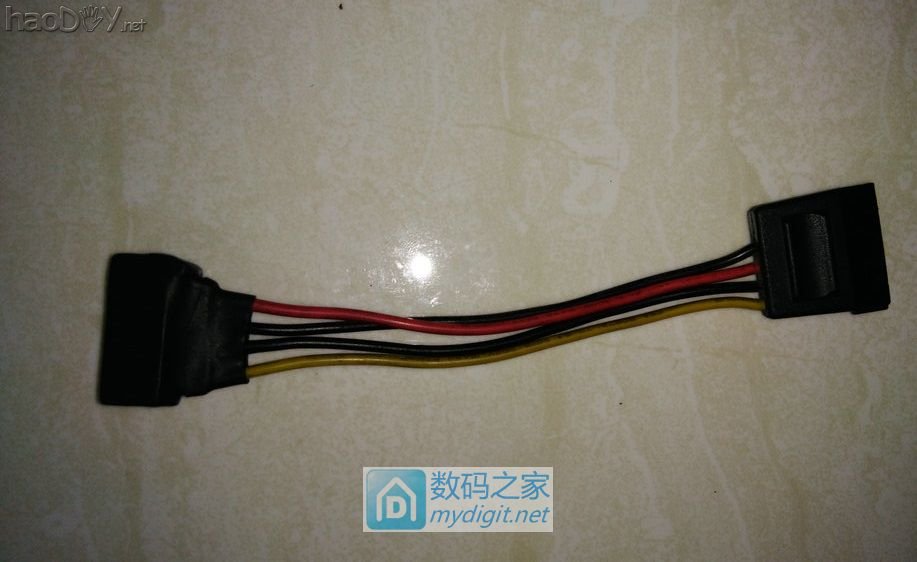

4,找到一根4针D头转SATA的供电线,这东西到处都找的到.很多主板都附送.

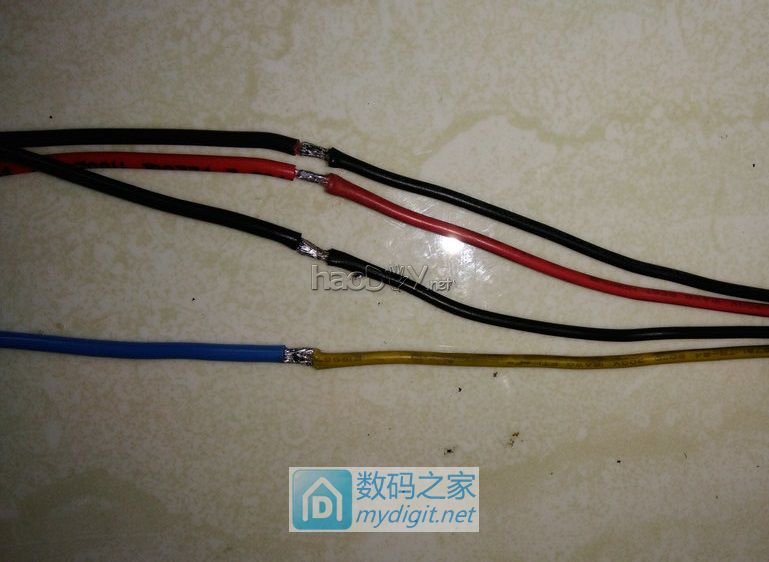

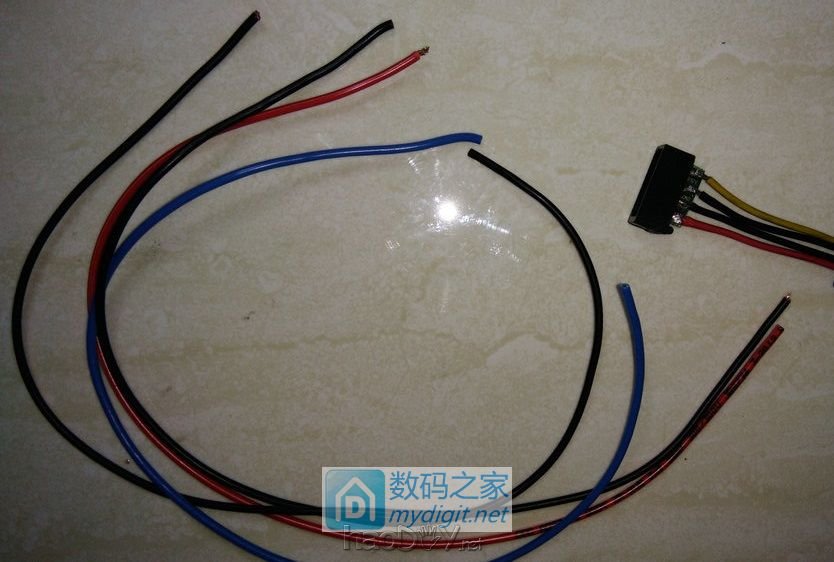

5,供电线需要加长一下
6,改造完毕记得套上热缩管或者缠上胶布

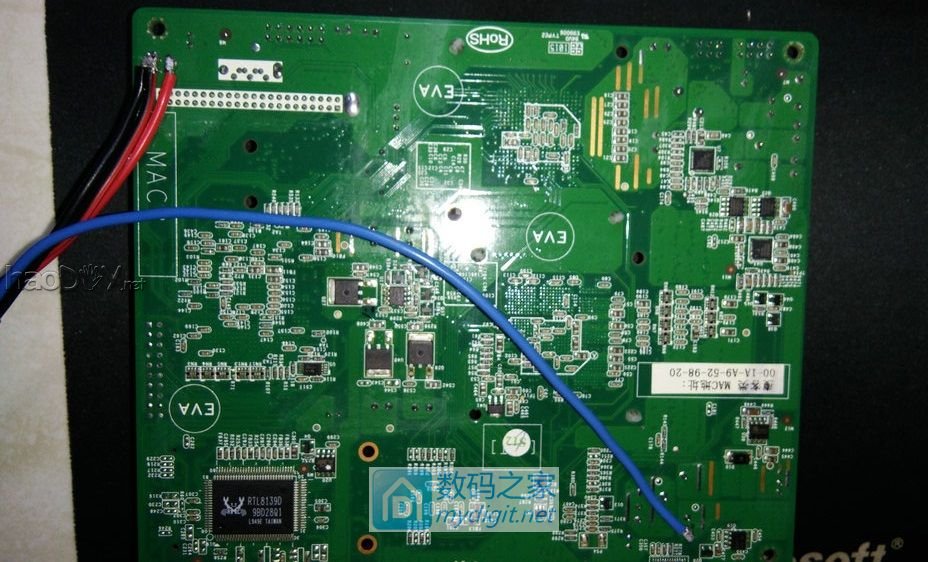

7,焊接,建议这样弄.蓝色是12V取电,红色是5V,另外2个地线.

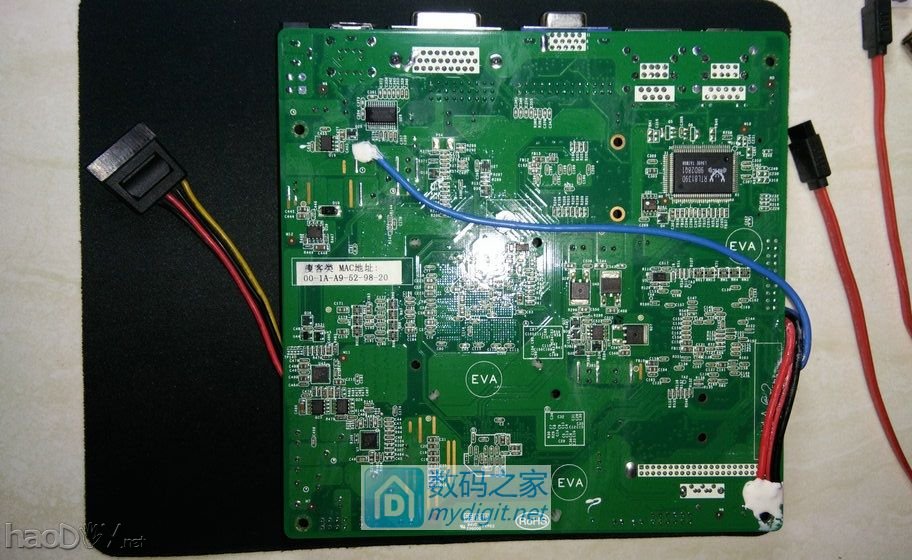

8,打胶固定,线折到正面,这样你就可以接3.5/2.5寸的任意一种硬盘啦,而且不影响插DOM.

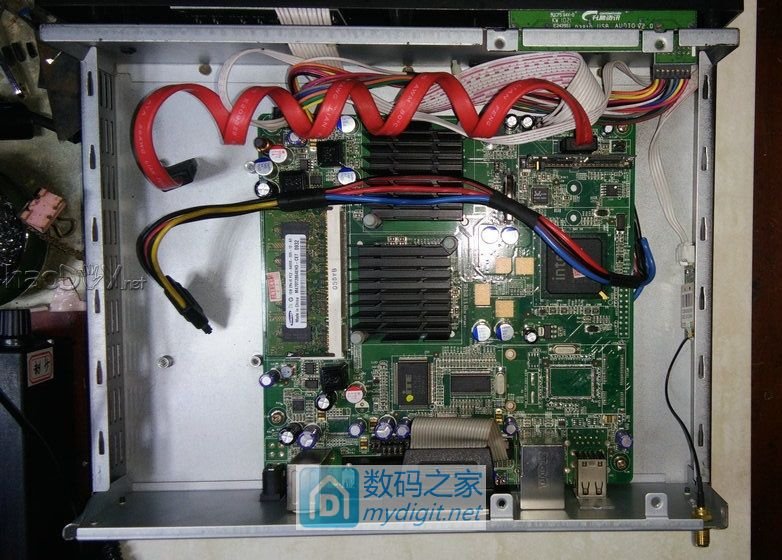

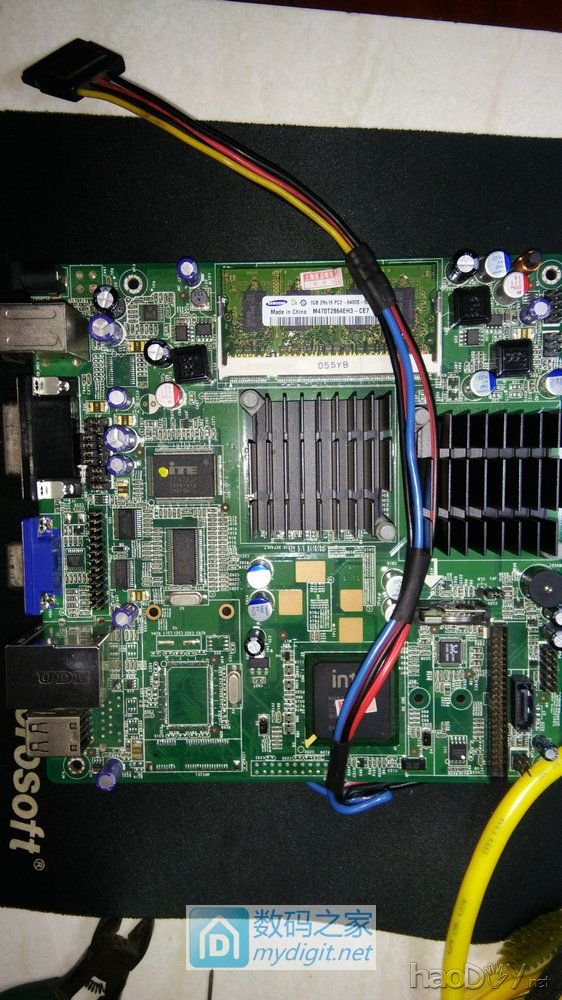

9,装上SATA数据线,引到上方位置,方便接硬盘.

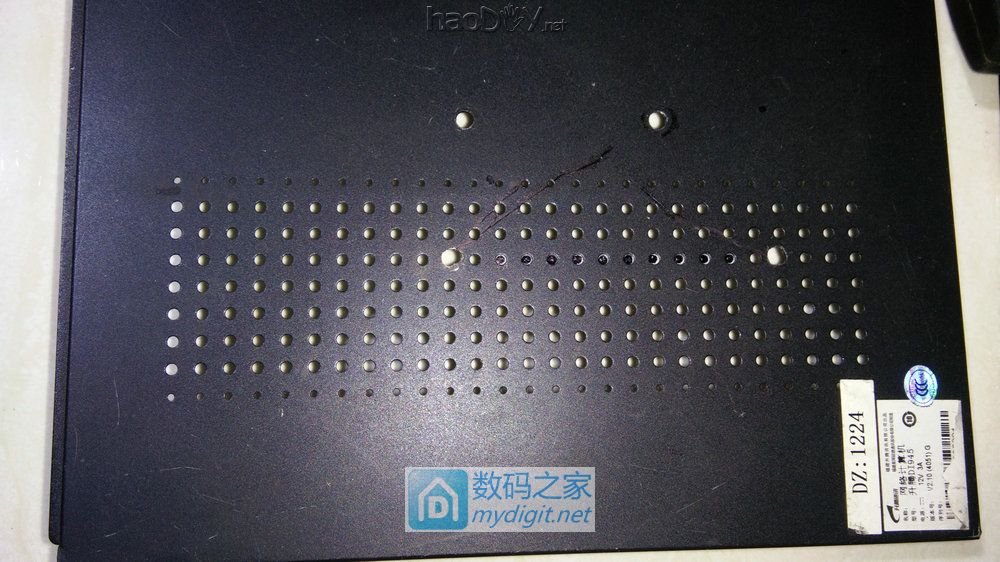

10,能接3.5硬盘还不算完,还需要一个内置硬盘的盘位, 找出一块3.5硬盘和2.5硬盘,对孔,打孔,手笨,机箱盖被我弄了好多好多划痕,伤心.就不上打孔过程图了, 这是打好孔的,不想打孔可以粘可以反过来放.

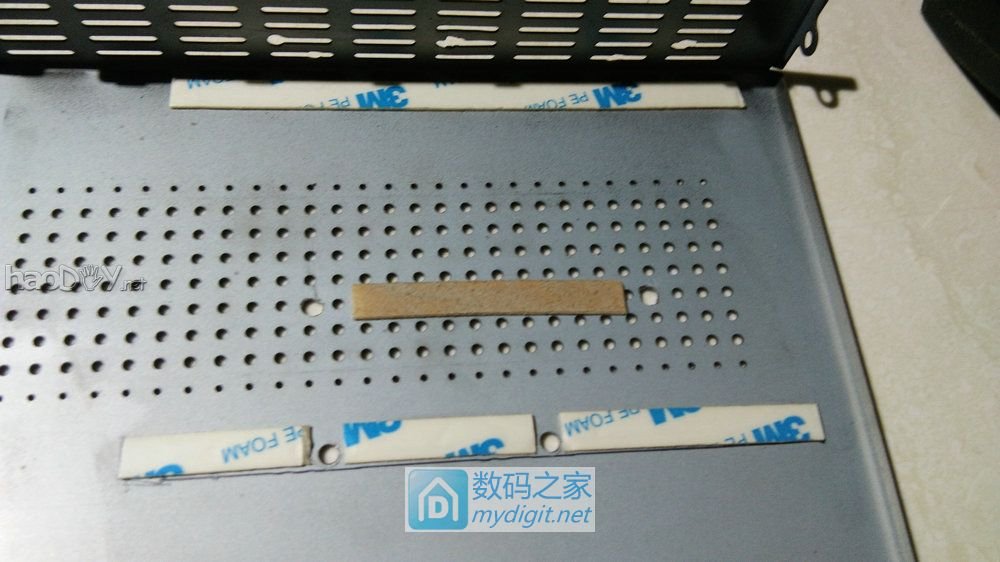

11,内侧贴上点啥防震以防万一.

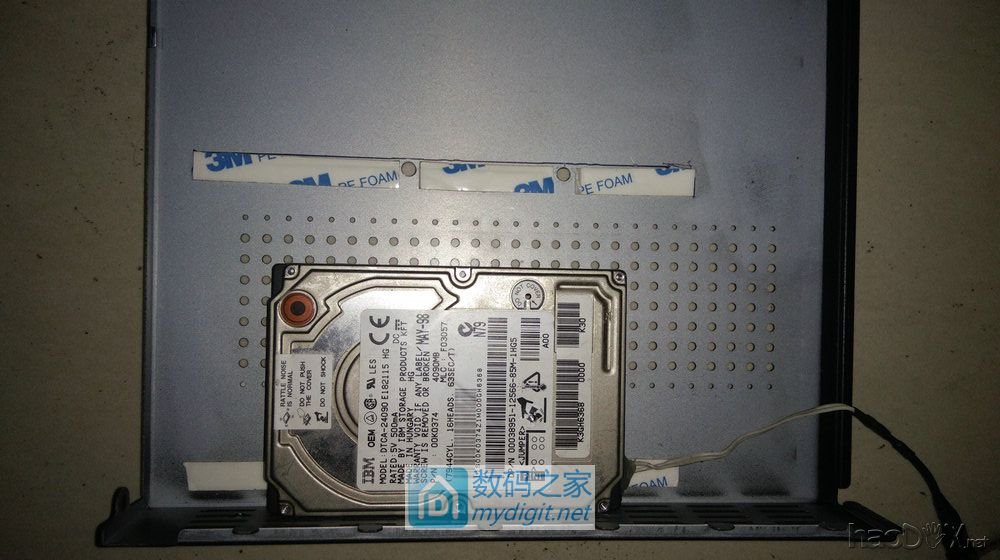

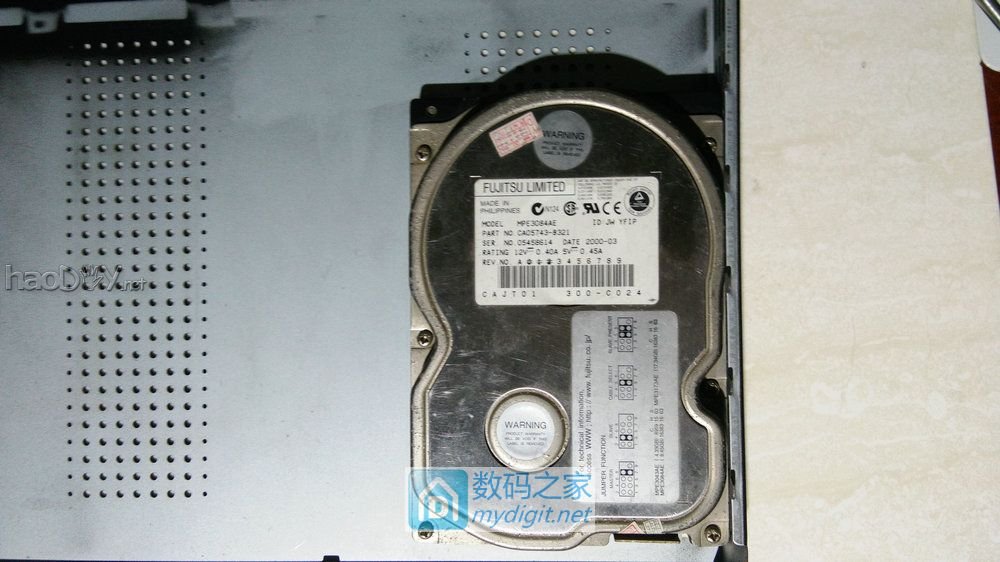

12,分别装上3.5和2.5寸的样子,3.5的硬盘最好照这个位置来,因为这位置刚好不会影响散热不会碍事完美盖上.

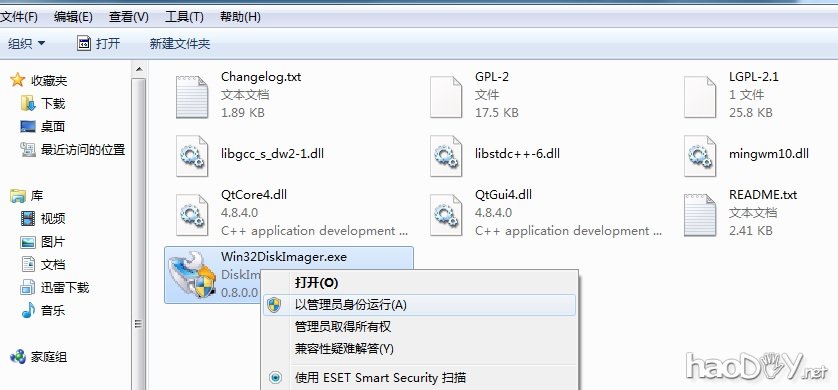

至此,硬件改造完毕,一个可以装任意硬盘,可以装WIN7可以装黑群晖装乌班图或者各种媒体中心啥的小主机已经具备了.随便装点啥玩吧,下载机,黑群晖,客厅播放器,收银机都没问题. 实际上我还加装了内置无线网卡,这个就不发了用外置也OK的. 下面是安装黑群晖 0,硬件准备,一.小主机,上面已经搞定啦.二,随意64M以上的U盘,或者DOM电子盘一个,(二者方式略有区别,分别讲),越小越好大了浪费.三,任意硬盘一块,就算你用老板附送的4G电子盘也是OK的.四,另外一台电脑.2台都用网线接到同一局域网.五,一套连到小主机的键盘鼠标显示器. 软件准备,我已经打包好啦,下下来就ok,解压密码123123.百度网盘链接：http://pan.baidu.com/s/1mhEWFDA 密码：8cue, 包含了一切装黑群晖所需要的软件,以及各种手机端电脑端应用. 1,开机F2,进BIOS内把SATA模式改为IDE， 路径：ICH Control Sub-Menu Integrated Device Control Sub-Menu SATA-Device 31 Function 2改为compatible 2,在另外一台电脑上解压q.rar,路径不要带中文,最好放磁盘根目录,插上U盘并以FAT32格式化,打开win32diskimager-v0.8-binary文件夹,找到Win32DiskImager.exe,右键,管理员方式运行.(WIN7 X64为例),将1.img写入到U盘

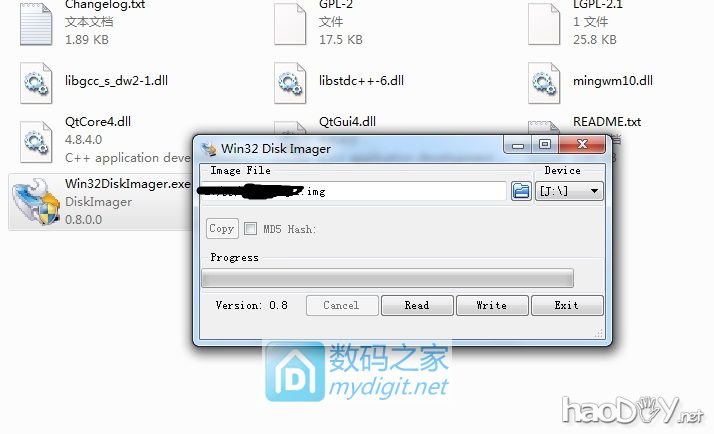

3,记得右边选U盘盘符,否则....选好了点write写入
4,写好的U盘插入小主机,开机按F12选U盘启动.

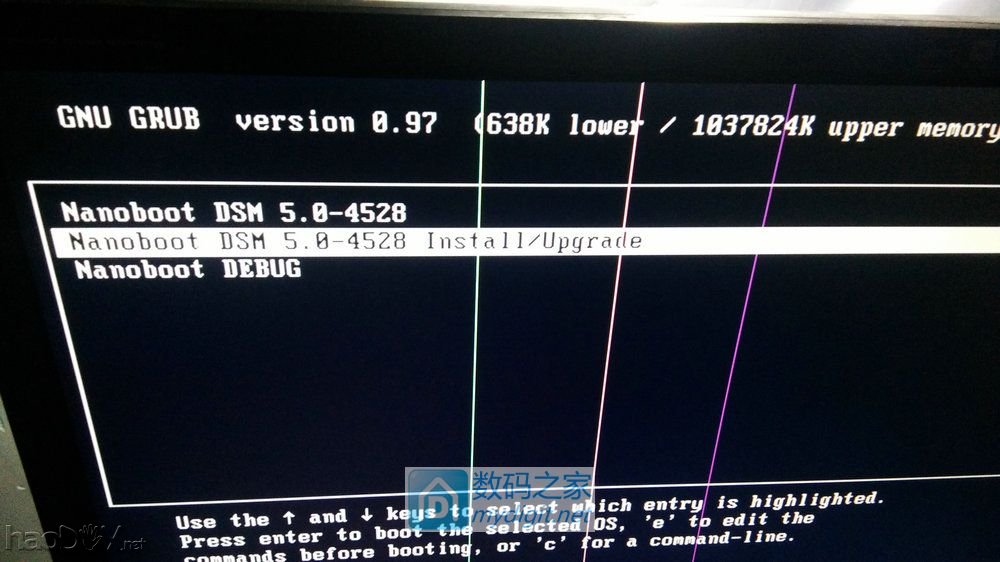

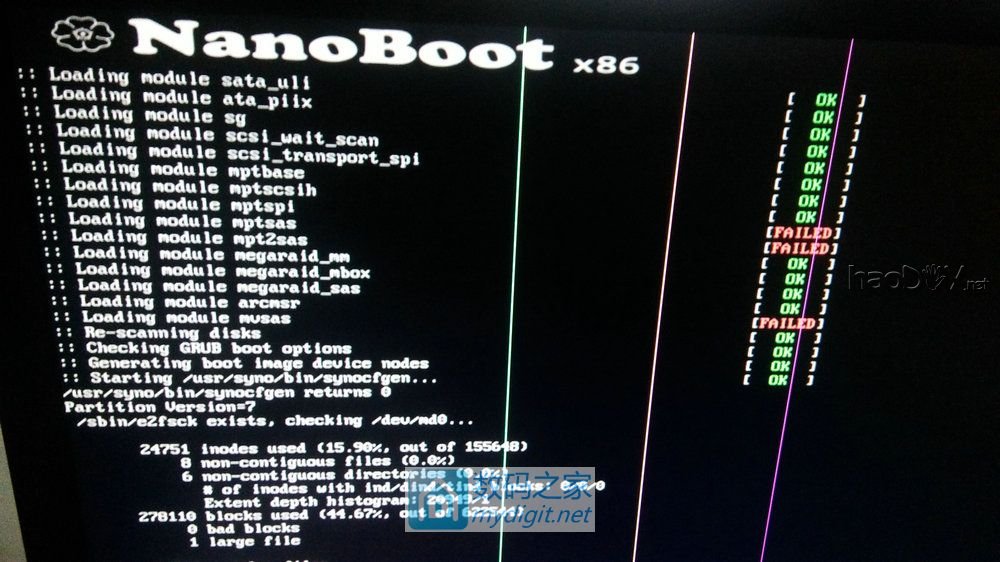

5,开机后小主机屏幕出现三个选项,选中间那个,然后选择版本选4528,回车,出现如下画面. 那3个FAILED不用管它.等

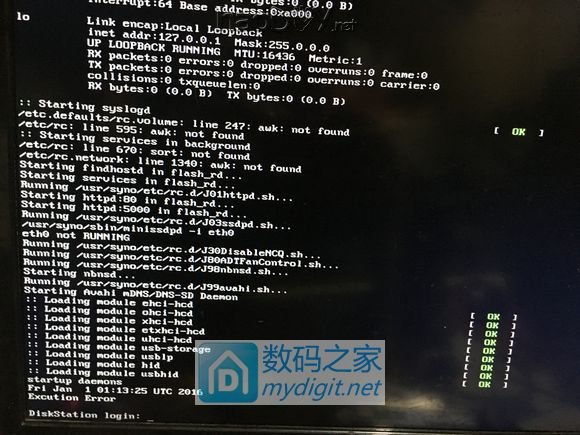

直到这样
6,这时,关闭小主机,U盘拔掉插回另一台主机,重新按第2点所述,再写一次U盘,折腾好多次不成功才发现这个问题,可能是启动安装中,U盘启动文件被改写造成的. 7,另外一台主机安装Q文件夹下的,SynologyAssistantSetup-5.0-4448,同样管理员方式运行. 看到如下界面.

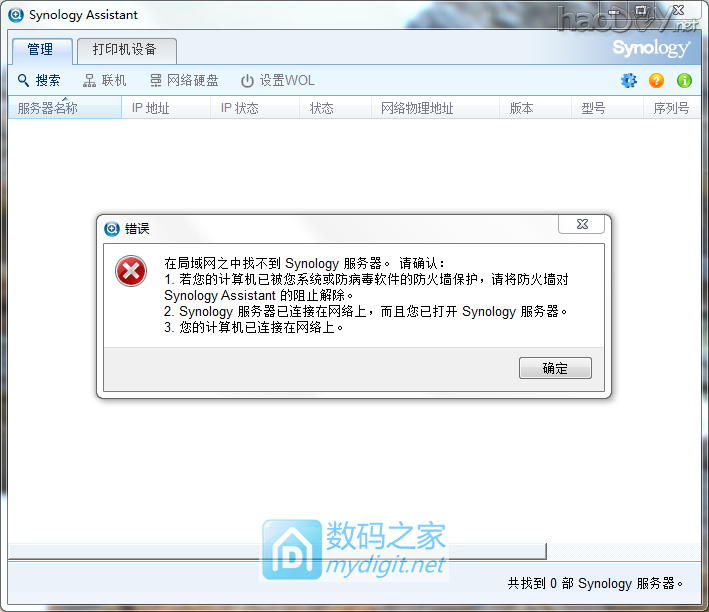

如果你看到的是这样,请检查网线,路由,重新插拔再试

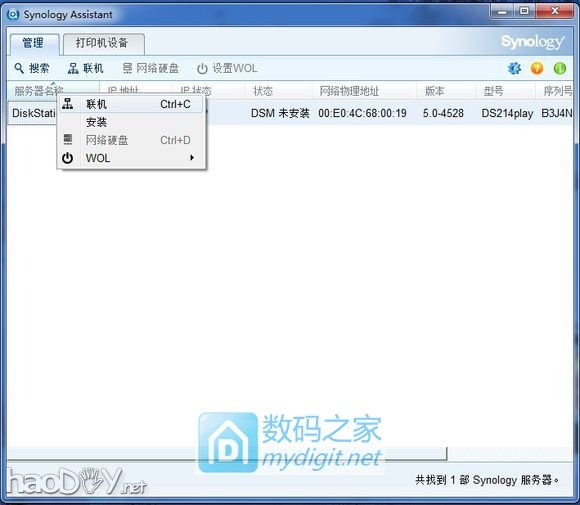

8,Synology Assistant中右键选中找到的小主机,选择安装DSM_DS214play_4528.pat,最好不要用双击网页方式安装.过程中要输入主机名和密码,随意.

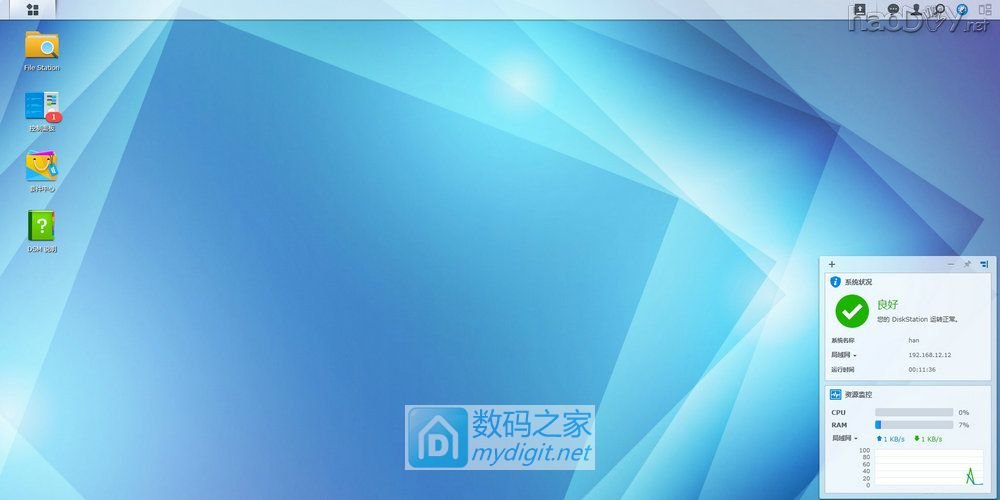

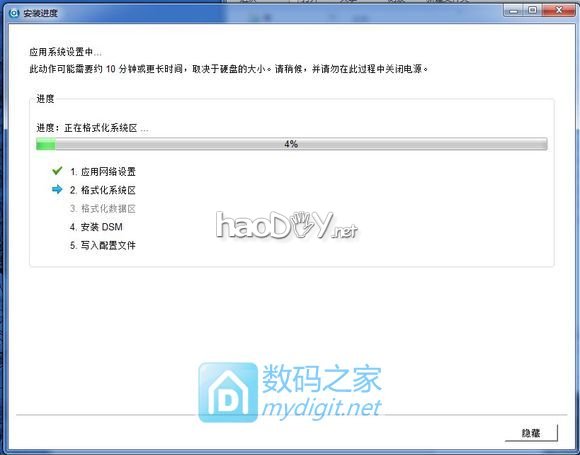

9,如果上面没做错的话,会直接安装成功的,经过漫长的等待后,小主机重启2次,你的Synology Assistant就会显示已就绪.这时就可以连黑群晖主机了.如果显示设置数据损毁,请重复2,重复.如果出现可转移,请确认1,2你做的没问题.还有其他问题,问度娘. 10,另外一台主机上输入你的密码登录黑群晖.

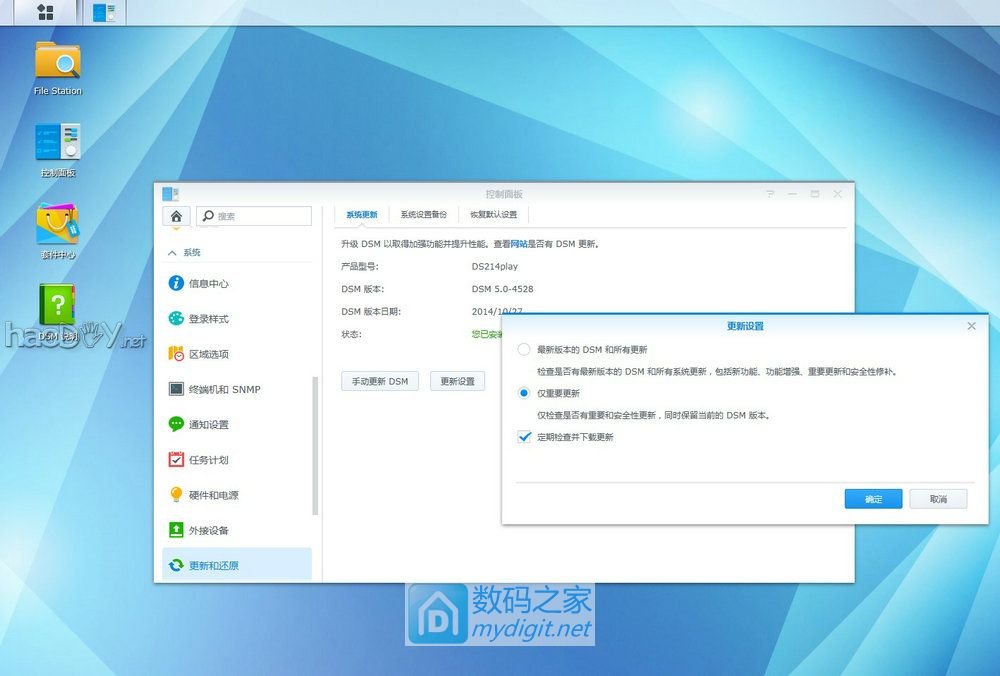

11,找到如下选项,按图设置,
