ipad只是浮云】手把手教你给笔记本加上触摸屏!!

时间:2014-10-15 19:51来源:itbbs.pconline.com.cn 作者:失眠患者 点击:
前言篇 一、 这段是废话你要看吗? 这天逛电脑城, LZ 一进去就受到了各大门店的热情接待,一直叫 LZ 帅哥问装机不,虽然 LZ 帅这是个铁的事实,但 LZ 是不会被这些花言巧语所迷惑的 。但既然人家这么诚实, LZ 也不能表现得太无情是吧 ,于是跟着进去看了看
前言篇

一、
这段是废话你要看吗?

      这天逛电脑城,LZ一进去就受到了各大门店的热情接待,一直叫LZ帅哥问装机不,虽然LZ帅这是个铁的事实,但LZ是不会被这些花言巧语所迷惑的ipad只是浮云】手把手教你给笔记本加上触摸屏!!。但既然人家这么诚实,LZ也不能表现得太无情是吧ipad只是浮云】手把手教你给笔记本加上触摸屏!!,于是跟着进去看了看。话说现在的笔记本真薄啊,yoga更是让哥直呼爽!触摸屏搭配WIN8系统,屏幕还可以旋转,谁TM还买macbook啊。。。哥当下就查了查银行卡,看了看上面的数额,然后跟卖电脑的小妹说我还有事先走了ipad只是浮云】手把手教你给笔记本加上触摸屏!!
回到家我盯着我的联想S10-3S,一个念头上来了。我要改装!!!ipad只是浮云】手把手教你给笔记本加上触摸屏!!
……………………………
进入主题,网上的教程很多,大部分都是小马哥的教程,并且很多教程都不够条理,难以让新手看懂,同为新手的我,在此整理出一份详细的教程来,有些内容和图片会摘自网络,找得到原帖的尽量复制链接,有侵犯权利的请联系我删除。

上演示视频:



准备篇

心急吃不了热豆腐

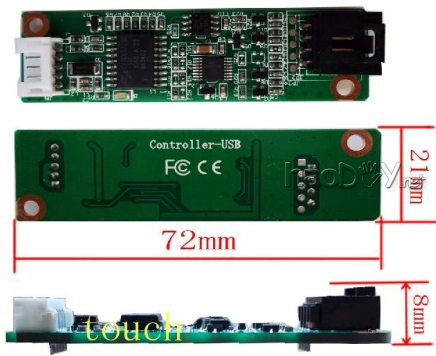

首先拆机看看你的笔记本有没有空间来放下触摸屏的控制卡,大小如图:
ipad只是浮云】手把手教你给笔记本加上触摸屏!!


除了确认是否有地方放控制卡,还需要确认屏幕内能否放下触摸屏。TB上的电阻屏一般在1.4mm0.5mm之间,1.4mm的加了一层玻璃,属于硬性电阻屏,0.5mm的属于柔性电阻屏,大家根据自己的实际情况选择。我由于是上网本,空间不大,故选择了0.5mm的。
确认好有地方放就可以上淘宝买啦!淘宝上的触摸屏如世间美女,参差不齐,厚度也大小不一,价格也不一样,因此非常有必要要普及一下知识:
从技术原理来区别触摸屏,可分为5个基本种类,但是在这里只讲3种:
1.1电阻式触摸屏
1)在一种对外界完全隔离的环境下工作,不怕灰尘、水汽和油污
2)可以用任何物体来触摸,可以用来写字画画,这是它们比较大的优势
3)四层结构造成其透光率较低
4)需要压力触摸
1.2 电容式触摸屏
1)价格较为昂贵
2)只能用手指来完成触控
3)透光率高
4)受温度、水汽等影响,容易产生触控漂移现象
1.3 红外式触摸屏
任何触摸物体都可改变触点上的红外线而实现触摸屏操作,能够实现多重触控,触摸屏采用多元化结构,维修方便,能够用任何不透明物体在表面实现触控,透光率高,表面采用玻璃或者是钢化玻璃结构,结实耐用,使用寿命长。

-------------------------------------------以上信息来自度娘~------------------------------------------

了解完了我们就可以上TB购买了,在这里只建议大家购买最便宜的电阻触摸屏,原因不解释。

接下来选择相应的尺寸,以下是各种尺寸的参照表:

…………………………………以上表格来自TB……………………………………………
需要准备或者购买的东西

电阻屏、屏幕驱动控制卡、延长线、电烙铁、屏幕保护膜(为什么要这个,后面会提到)

本人选择了TB某店购买,需要地址的可私信找我要。第二天就收到了,我天朝民族复兴需要这样的速度!卖家态度也不错,有问题都及时为我解答,在这里赞一个。

快递小哥像只蜗牛一样踩着阳光奔跑而来ipad只是浮云】手把手教你给笔记本加上触摸屏!!,但我还是检查了里面的货没事才收下。

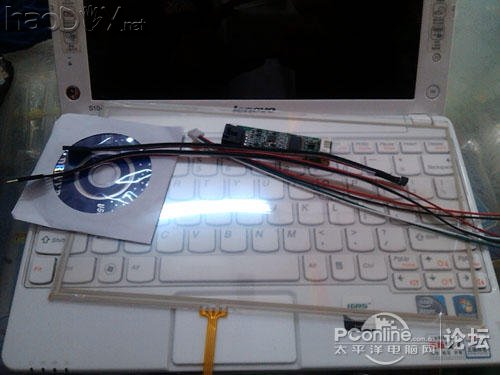

这是我收到的东西,一个电阻屏,一条延长线,一条USB线,一个控制卡,一根触屏笔,一个驱动光盘。
ipad只是浮云】手把手教你给笔记本加上触摸屏!!





测试篇

    收到后我们需要测试一下触摸屏是否可用,这跟娶老婆是一样的道理,不行的话就
XXOO果断退货。
测试的方法很简单,将收到的东西,屁股对屁股,嘴对嘴轻轻地、轻轻地连接起来,然后,温柔地在电脑上装上对应系统的驱动,如果没光驱的可以找卖家要种子,啊不,要链接。ipad只是浮云】手把手教你给笔记本加上触摸屏!!

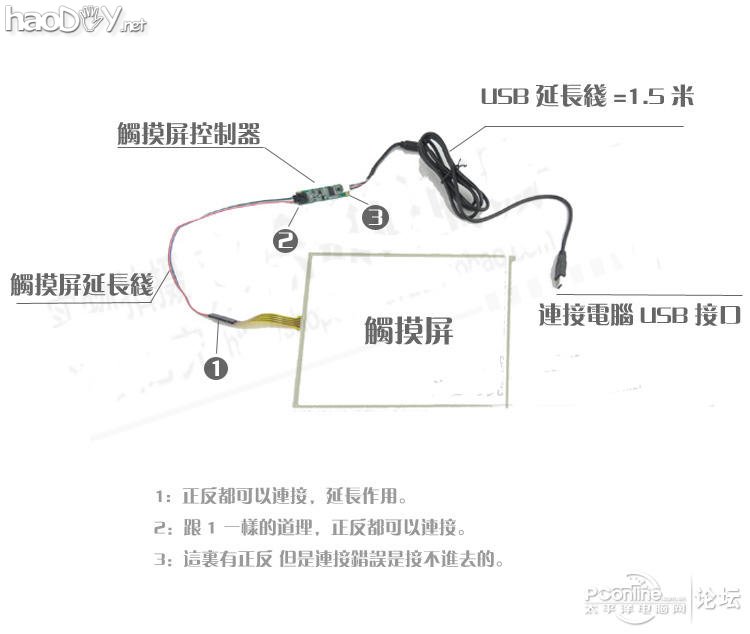

如果还不知道上面说的是什么意思,那就参考下图。
ipad只是浮云】手把手教你给笔记本加上触摸屏!!

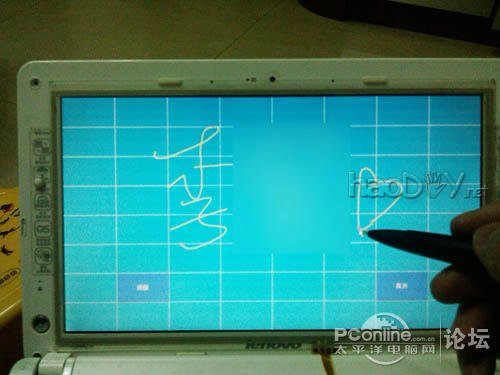

把屏幕用透明胶纸粘在屏幕上,对准位置,然后打开触屏设置,对触摸屏进行校准、测试。没问题的话就可以进行拆机了。(打个马赛克ipad只是浮云】手把手教你给笔记本加上触摸屏!!
ipad只是浮云】手把手教你给笔记本加上触摸屏!!





拆机篇

    拆机是个技术活,尤其是第一次拆机,比第一次洞房都要谨慎!!
ipad只是浮云】手把手教你给笔记本加上触摸屏!!
