DIY 组6屏显示器

时间:2014-11-17 08:45来源:itbbs.pconline.com.cn 作者:sn33413651 点击:
手上有好几个旧笔记本,就想着利用起来,都是14寸宽屏,以前看人家组多屏,总觉得太占地方,用笔记本的显示屏即可以玩一下多屏效果,费用也不高。 以前把笔记本屏改过电视机,显示器,所以难度不高,但是为了美观和尽量缩小拼边宽度,就自己设计了一个外壳,
手上有好几个旧笔记本,就想着利用起来,都是14寸宽屏,以前看人家组多屏,总觉得太占地方,用笔记本的显示屏即可以玩一下多屏效果,费用也不高。

以前把笔记本屏改过电视机,显示器,所以难度不高,但是为了美观和尽量缩小拼边宽度,就自己设计了一个外壳,用亚克力板做。

所有材料都在淘宝搞定了,不多说,直接看图。

关于拼缝问题见第四张照片,屏是完全贴着摆的,之所以拼缝比较宽,是因为屏边本身就那么宽,不是我不想缩小,实在是现有条件做不到啊,大家吐槽前先看下图片吧,DIY本身就是用最经济的办法来实现这个目的,拼缝的缺点是显而易见的,如果大家有好的建议就好了。83楼有拼缝图纸。

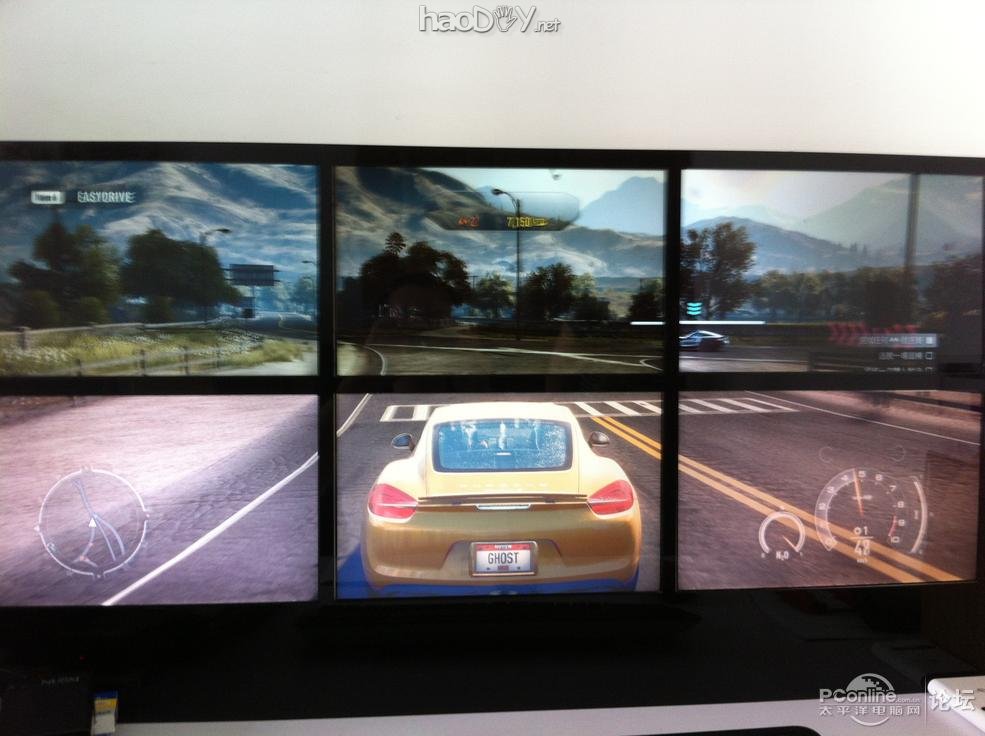

广告位:极品飞车成品实拍
DIY 组6屏显示器

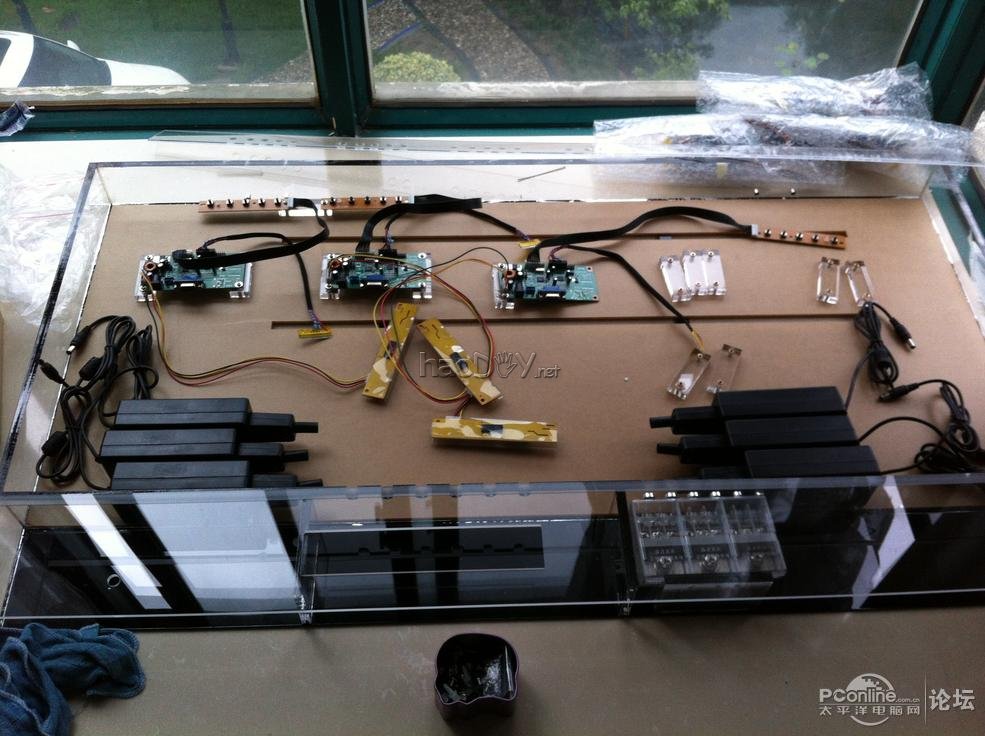

内部图
DIY 组6屏显示器

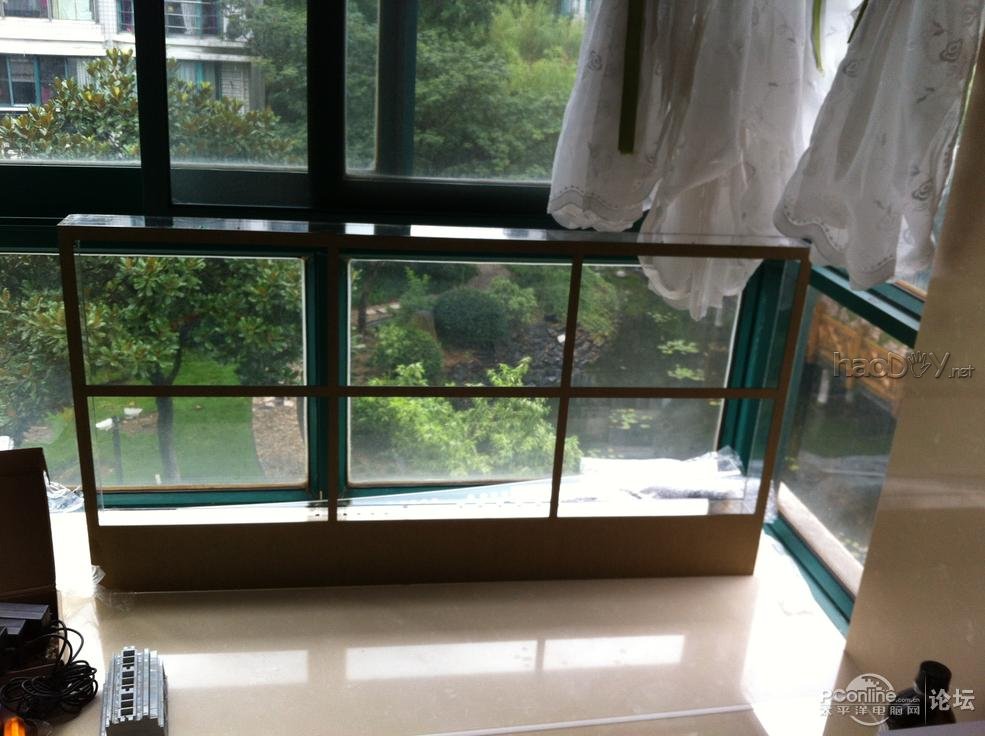

外框图
DIY 组6屏显示器

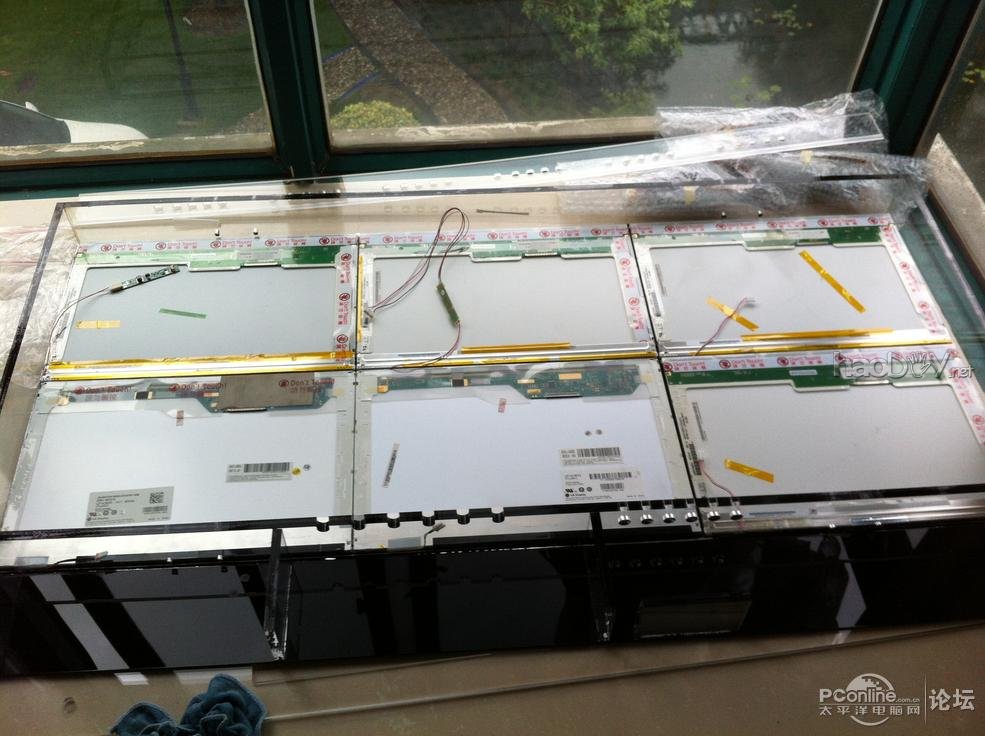

六屏到位
DIY 组6屏显示器

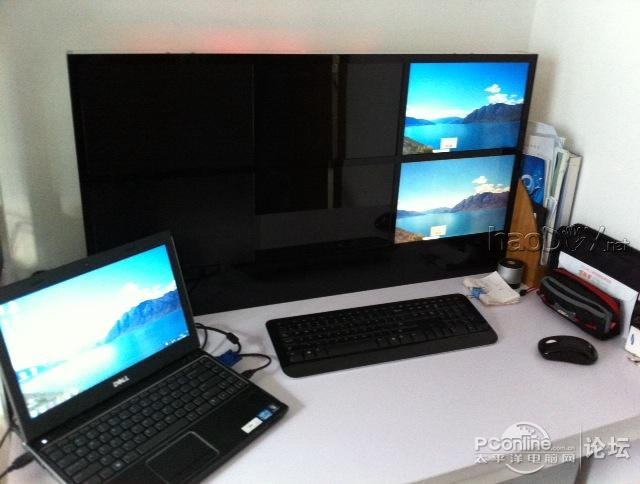

完成后效果,因为6屏显卡还没有到,先用笔记本出两屏,看看效果。外观看起来还不错,虽然屏小了点,但放在桌上还不错,等显卡到了再看看实际效果。(备注:显示器整体长高:980X520mm,分辨率1280X3/800X2,3820X1600,接近4K。)
DIY 组6屏显示器

费用清单:
6个14寸笔记本屏,自己有4个,买了2个,每个差不多200,成本算1200。
6套显示器驱动,每套70元,合计420元。
亚克力外壳加工:580元。
其他杂项小零件:200元。
共计:2400元。


不含显卡:准备显卡用迪兰恒进 HD7850 E6 2GB 256bit六屏输出显卡,1400不到。
另外为了保证能带动,配了台X58的机器,费用1200不到。

漏了还有mini DP 转 VGA,主动式, 每个68,6个也要400了。

除了显卡没办法,其他都尽量用性价比高的方案做的。结构方面因为第一次做,还有可以提高的余地。


下面是最后完工图,没有来得及测试游戏,视频没问题,其他都是小菜了。

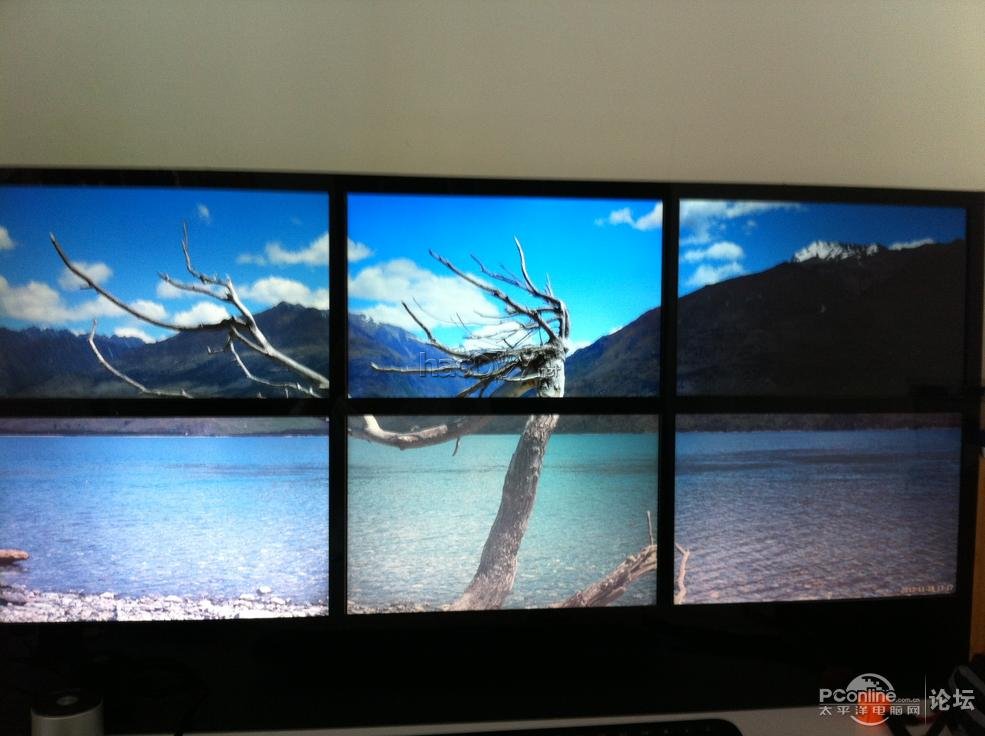

桌面
DIY 组6屏显示器

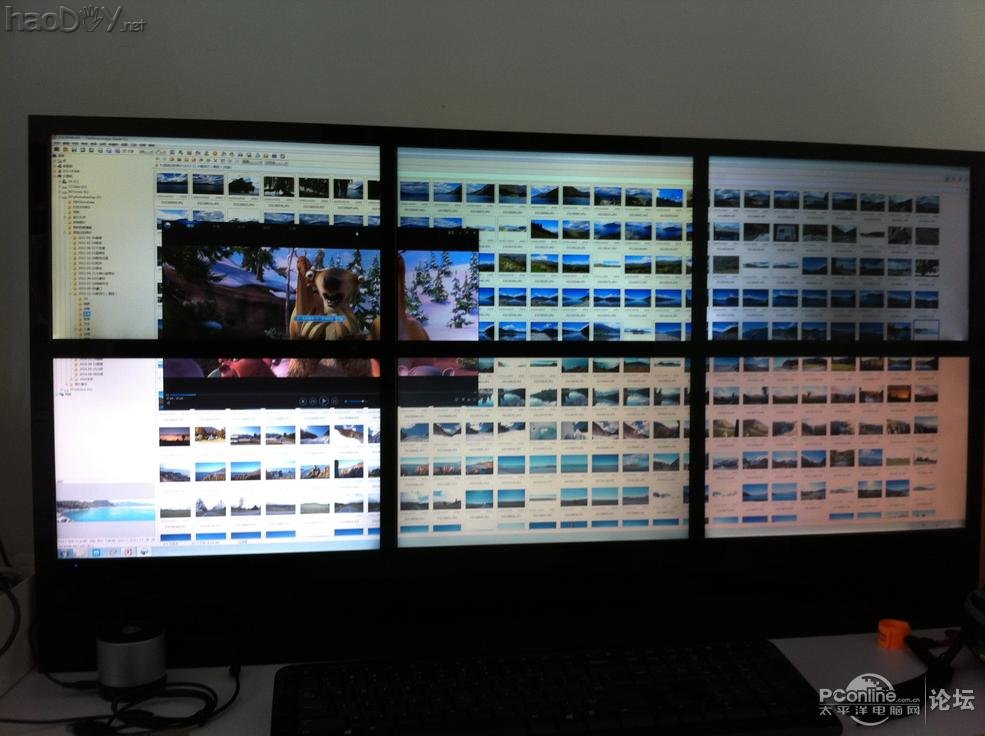

资源管理器,感觉是不是太浮夸了?DIY 组6屏显示器
DIY 组6屏显示器

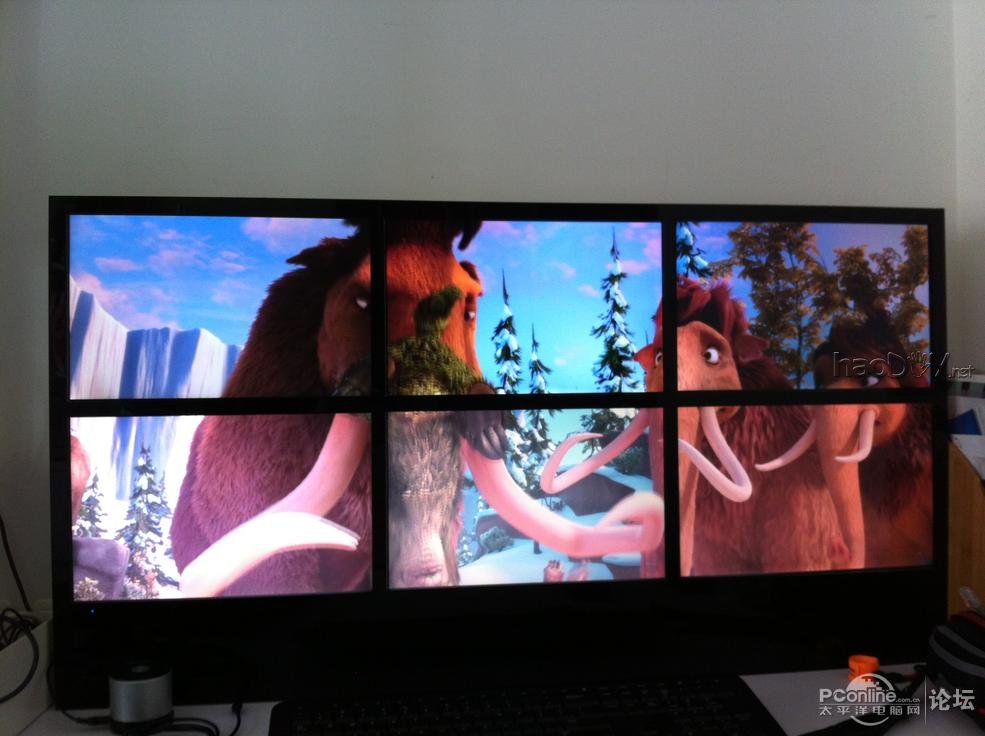

1080P视频还是流畅的。
DIY 组6屏显示器

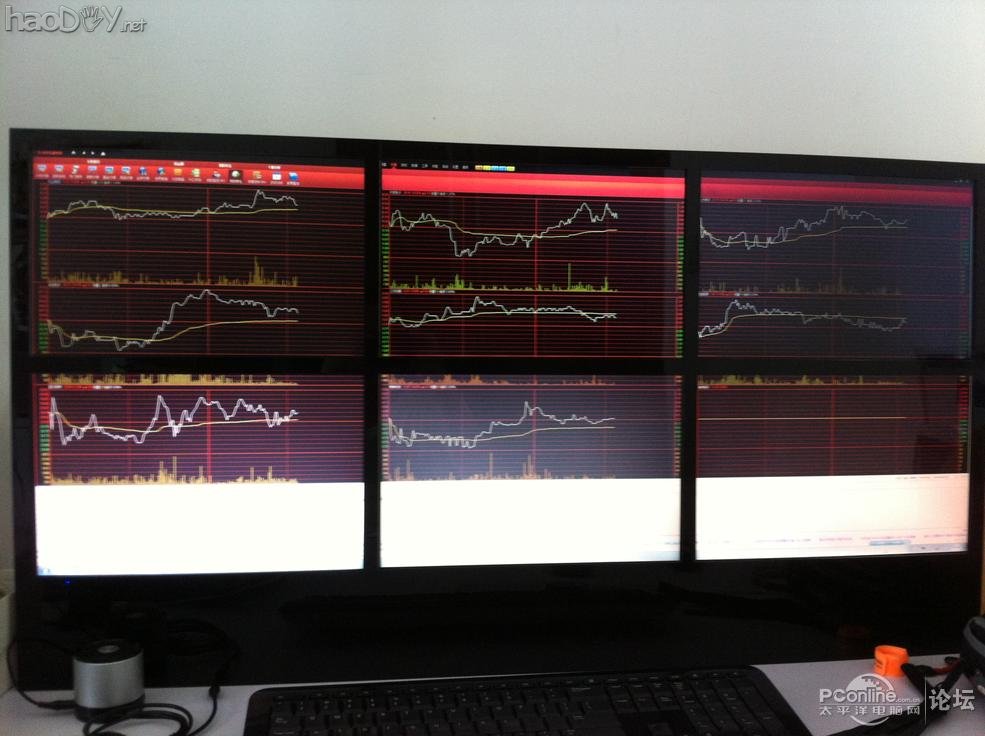

股票当然是最看爽的。
DIY 组6屏显示器

等过几天再试试游戏看看效果,7850应该是可以带动一些游戏的。 (责任编辑:admin)
