【分享、求助】UBNT无线网桥组网成功

时间:2017-06-27 21:08来源:数码之家 作者:interamd 点击:
4月15日更新,按坛友给出的意见改了避雷方面的安全措施,见48楼,心里踏实多了,谢谢大家。闲鱼买了一对全新的UBNT NanoStation Loco M2,为了组网桥,把我家里的10M电信宽带共享到弟弟家使用。其实原理就是用这对网桥实现一个发射,一个接收,替代了一段网线
4月15日更新,按坛友给出的意见改了避雷方面的安全措施,见48楼,心里踏实多了,谢谢大家。
闲鱼买了一对全新的UBNT NanoStation Loco M2,为了组网桥,
把我家里的10M电信宽带共享到弟弟家使用。其实原理就是用这对网桥实现一个发射,一个接收,
替代了一段网线,也就是隐形的网线(无线)。其实为了组网桥上次讲了一个故事,
有兴趣可以进来看看 http://bbs.mydigit.cn/read.php?tid=1183852
http://bbs.mydigit.cn/read.php?tid=1190285
周六下午天气不错,不锈钢支架已经焊好了,就准备开工,爬屋顶去施工了。
详细过程图没拍,拍了完工后的照片,分享给大家看一下。
【分享、求助】UBNT无线网桥组网成功

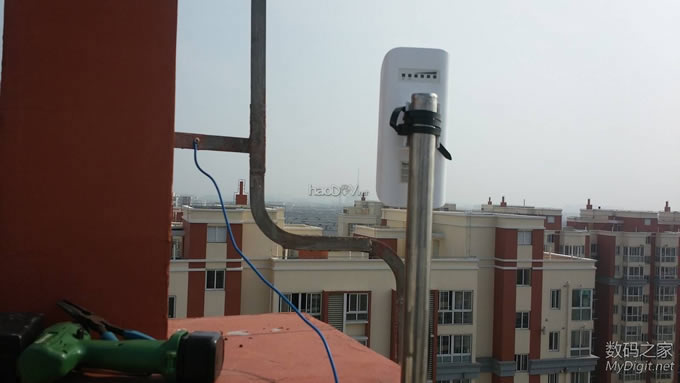

这是我楼上的发射端(接入点WDS)安装效果图。不锈钢支架是委托叔叔帮我做的,非常牢固。
【分享、求助】UBNT无线网桥组网成功

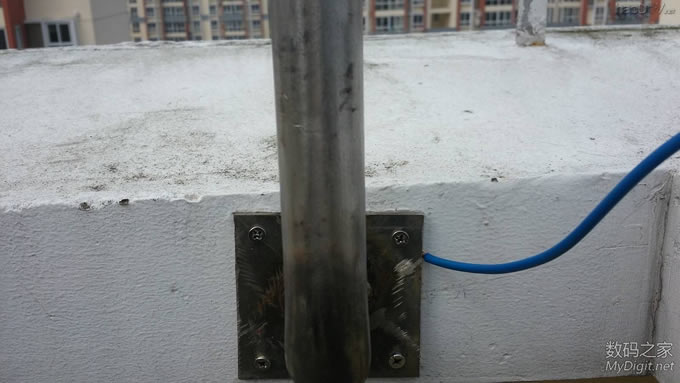

这4个螺丝孔打的是6mm的尼龙膨胀,就是我自己改的AEG电钻打的,很给力。http://bbs.mydigit.cn/read.php?tid=1190285
还有注意一下不锈钢支架安装底座下面我用一段2.5平方的铜线连接到避雷带上,为的是雷击后把雷电引到避雷带上,不损坏设备。
不知道我这样做对不对。
【分享、求助】UBNT无线网桥组网成功

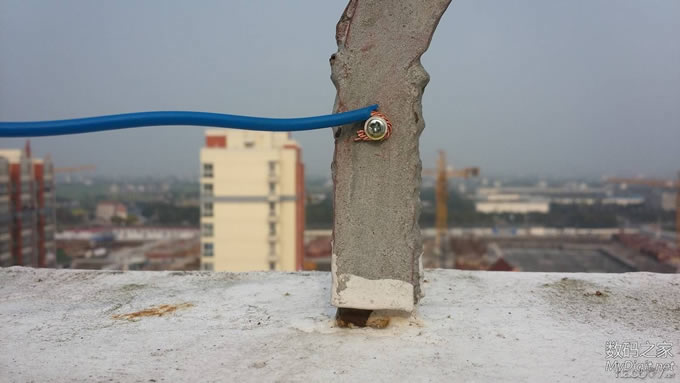

这是我在避雷带上攻了一个M3的小螺丝固定了这个导线。
再次请问会不会有效避雷呢,或者更危险呢?
【分享、求助】UBNT无线网桥组网成功

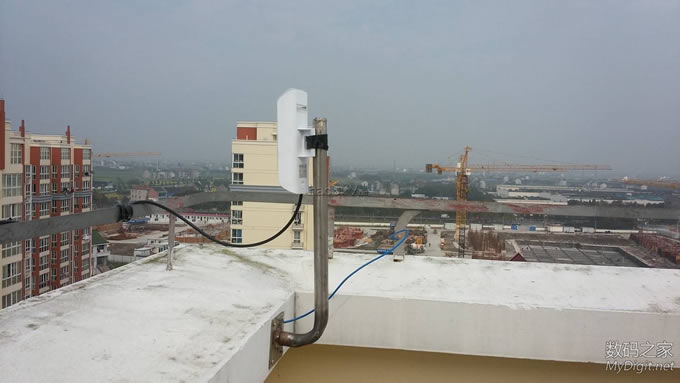

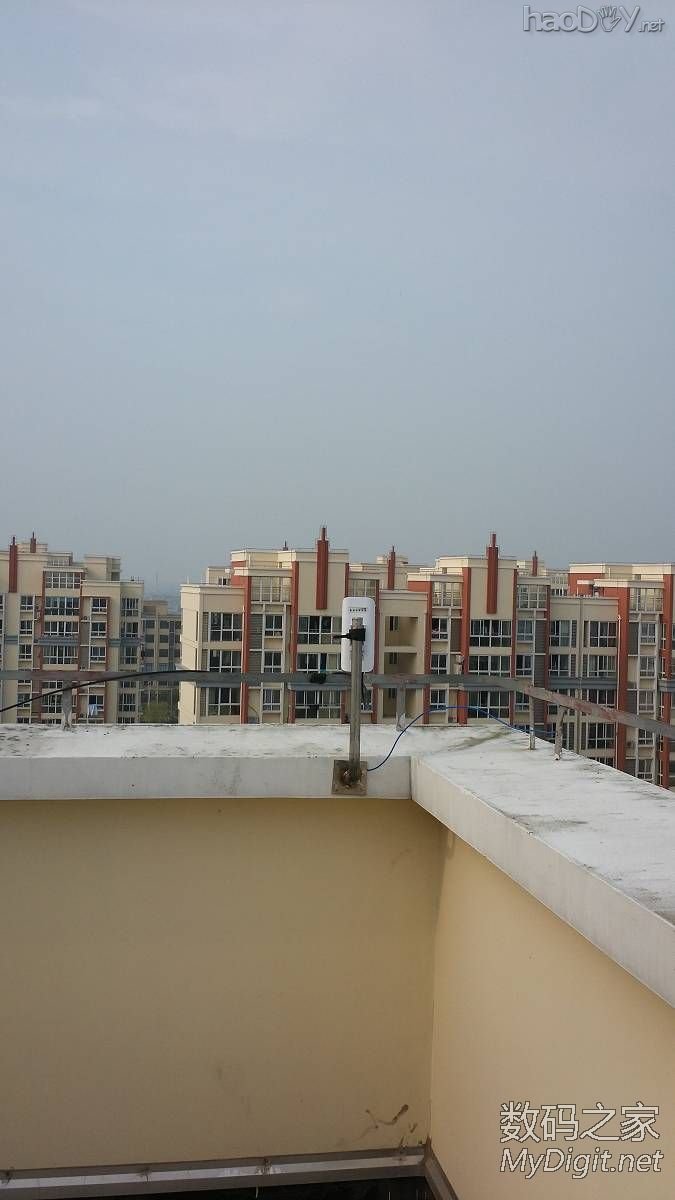

我楼顶的安装效果图,调整好方向,对准弟弟那幢楼的楼顶。
【分享、求助】UBNT无线网桥组网成功

接收端(站WDS)也装在楼顶上,因为我们中间隔了一幢楼。
网桥组网的要求是两点可视无障碍物,这样才能达到无损传输。
【分享、求助】UBNT无线网桥组网成功

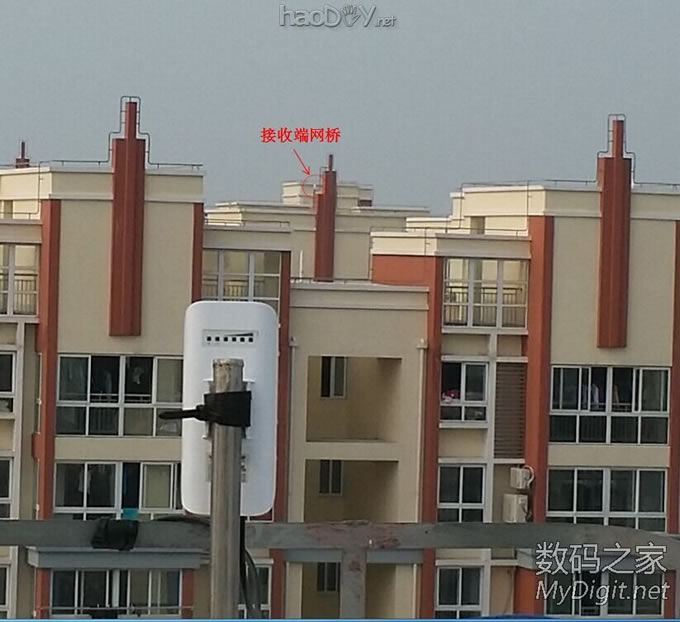

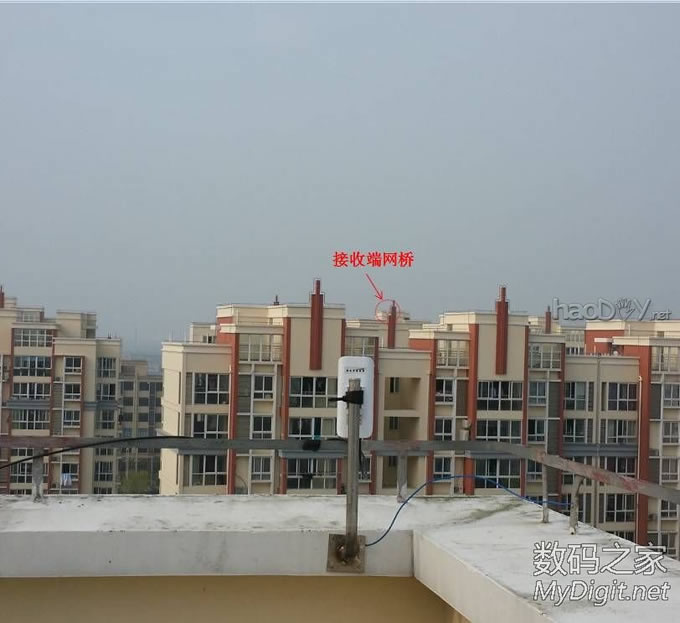

放大一点看看,能看到远处的接收端。
【分享、求助】UBNT无线网桥组网成功

这是弟弟楼上的接收端(站WDS),他楼顶装的位置是最高点,要爬高墙上去
有点恐高,多爬了几次倒是胆子大了。
【分享、求助】UBNT无线网桥组网成功

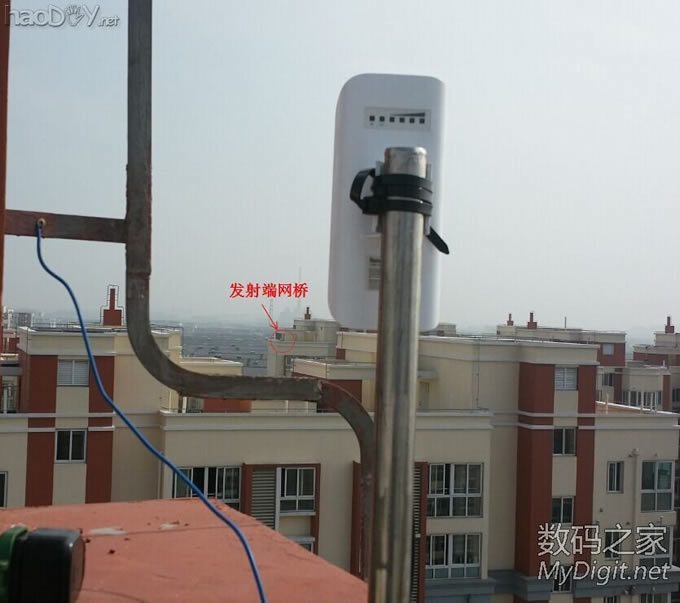

安装好对准我楼顶上的发射端(接入点WDS)
【分享、求助】UBNT无线网桥组网成功

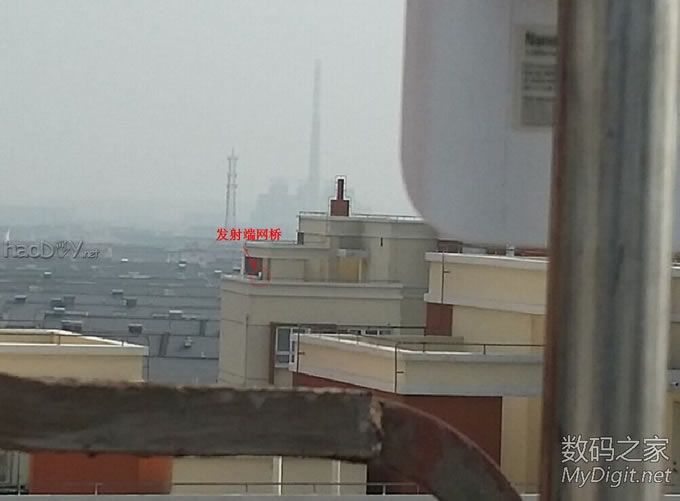

来张放大的,可以看到我楼顶上的发射端。位置要调整好,
两个小家伙就要长期在这里服役了,希望能坚挺一些。
【分享、求助】UBNT无线网桥组网成功

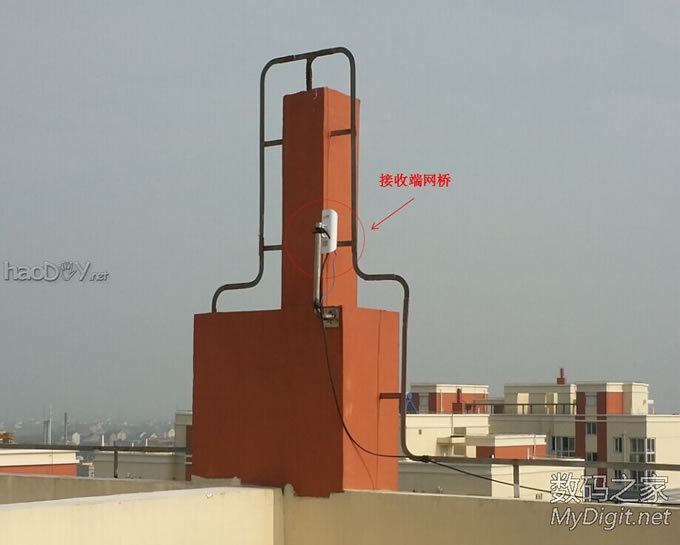

这是我弟弟楼顶上高墙位置的安装效果图,同样用导线连接到避雷带了。
再次求指教,这样是否安全有效。求指正,求分析。






简单的组网教程是这样的:
1、 收端IP设置    192.168.1.20(任意设定)
2、 发射端IP设置192.168.1.21(任意设定)
3-1、两个设备的国家代码都选用Compliance test,这样就可以使用2.3Ghz的频段。
      因为附近家用路由器都是2.4Ghz,为了防止干扰,     2.3Ghz的频段会很稳定,
      甚至高端的ubnt网桥有5Ghz频段(抗干扰更强,比较贵)。
3-2、两个网桥由于距离很近,无线功率设置成18dbm,太大了会加大对设备的负担反而不稳定。
4、频率没选自动,固定在2382Mhz,这样断电重启后两个设备的连接时间最短。
5、组网,把接收端设定成“接入点WDS",无线SSID改成自己能够辨识的名字,另外再加密。
      接入点WDS是要输入对方MAC才能允许对方接入的,更安全,防蹭网。
      其实UBNT有一个协议也很好用,开启airMAX后,只有UBNT的设备才能允许接入,默认开启。
6、接收端设定成”站WDS”,搜索发射端的SSID,选择并输入密码。还要输入发射端的MAC地址。
      典型的专用通道,其他人休想闯入。
7、连接好以后查看组网质量
【分享、求助】UBNT无线网桥组网成功

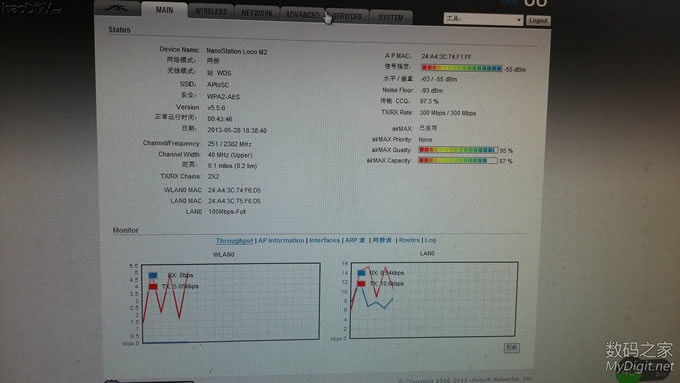

可以看到信号强度是-55dBm,水平/垂直:是指天线的极化方式对应的信号强度。
Noise Floor是指环境噪音,就是其他家用路由器干扰造成的。
传输CCQ是指连接质量,97.3%是非常好的
TX/RX Rate是上行下行速率,可以看出都达到了300Mbps,就是说没有一丁点儿损耗。跟插网线的效果相同。
airMAX:已启动,刚才提到了,是UBNT的协议,启用后禁止其他非UBNT设备的接入。
airMAX Quality和airMAX Capacity是指airMAX的连接质量,也是非常满意的。
【分享、求助】UBNT无线网桥组网成功

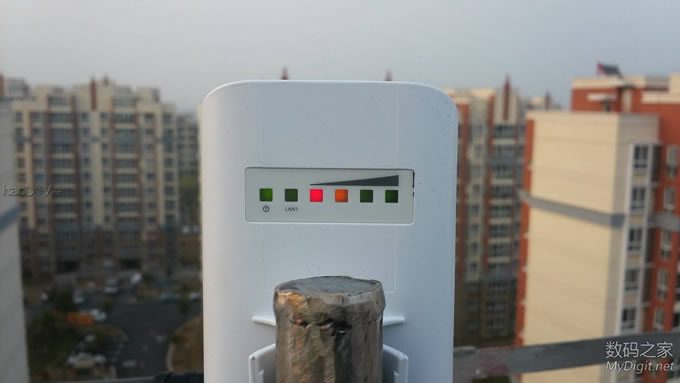

连接好以后设备的信号指示灯也全亮,接到弟弟家的路由器WAN口,重新DHCP分配出去,手机连上后测试无线带宽是11.3M,非常好,没有一点损耗
到底是正版的UBNT设备啊,真的是太强大了,
之前买了山寨的TP-LINK刷的UBNT网桥,用了一个月就不行了,而且一开始的连接质量也不是很好,用着用着就再也组不了网了,估计是长时间使用信号芯片老化了吧。

求助:本人没有防雷的专业知识,大家能不能帮我分析一下我用的这个方法能不能安全防雷。.
谢谢大家欣赏,欢迎讨论和指正。


[ 此帖被interamd在2015-04-15 10:54重新编辑 ]
