又要过年了,做个基于STM32设计的电子相册吧

时间:2017-05-10 21:51来源:网络整理 作者:haodiy 点击:
基于STM32F103RC的电子相册。STM32F103RC单片机3.5寸,480x320的IPS显示屏四个按键及SD卡座。S1为下一张,S2为上一张,S3为暂停,S4为调节亮度。贴片排座左上角有

基于STM32F103RC的电子相册。



又要过年了,做个基于STM32设计的电子相册吧

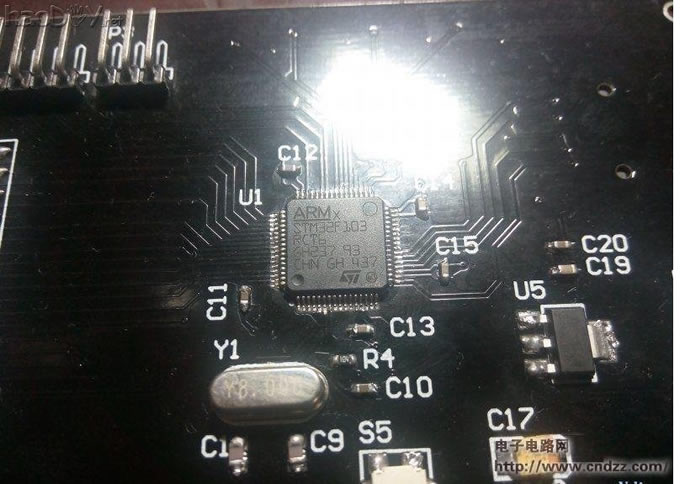

STM32F103RC单片机

又要过年了,做个基于STM32设计的电子相册吧


又要过年了,做个基于STM32设计的电子相册吧

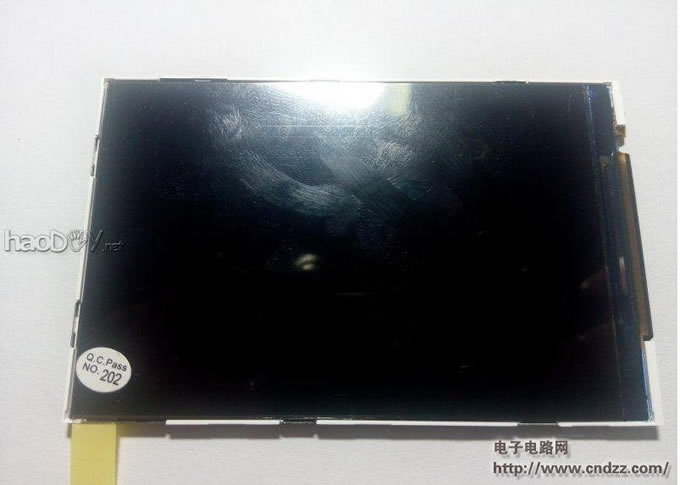

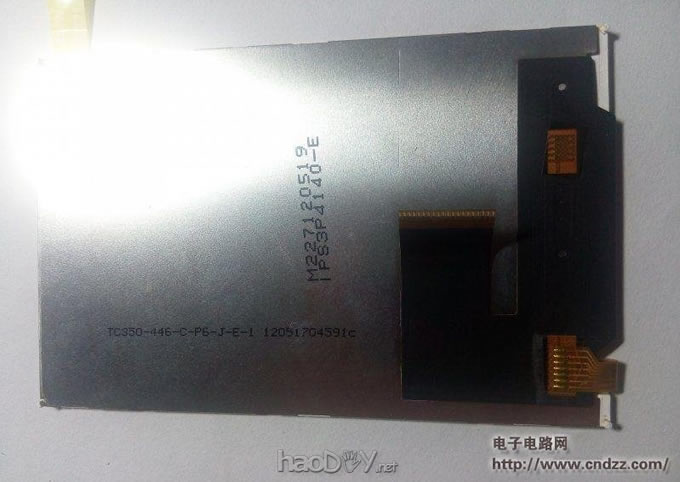

3.5寸,480x320的IPS显示屏

又要过年了,做个基于STM32设计的电子相册吧

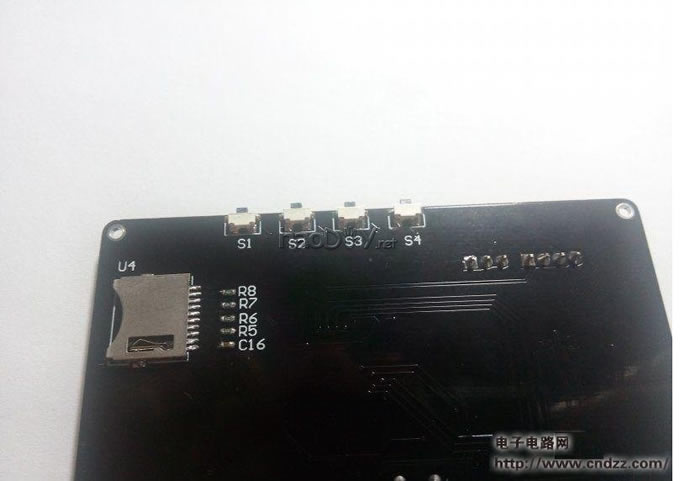

四个按键及SD卡座。
S1为下一张,S2为上一张,S3为暂停,S4为调节亮度。

又要过年了,做个基于STM32设计的电子相册吧


又要过年了,做个基于STM32设计的电子相册吧





又要过年了,做个基于STM32设计的电子相册吧





又要过年了,做个基于STM32设计的电子相册吧

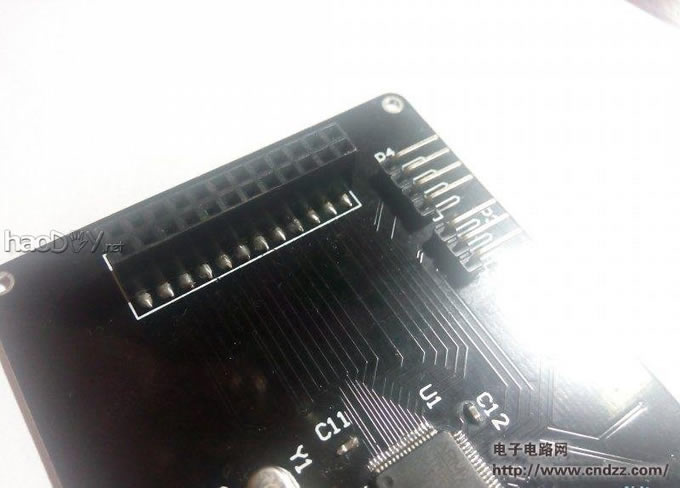

贴片排座

又要过年了,做个基于STM32设计的电子相册吧

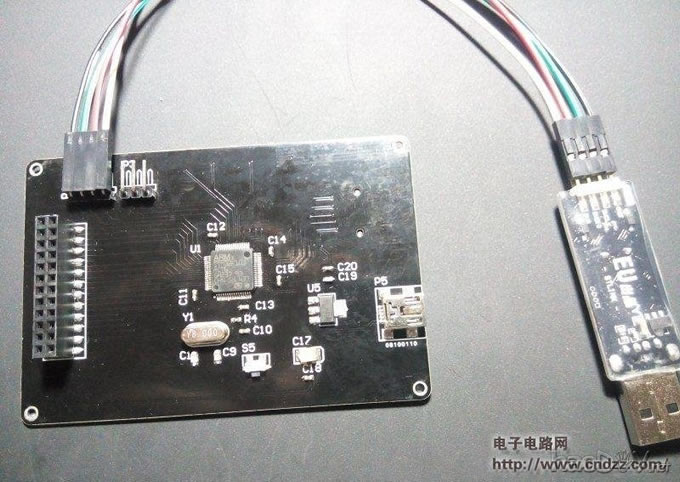

左上角有两个排针,左边为SW调试接口,右边为串口。

又要过年了,做个基于STM32设计的电子相册吧

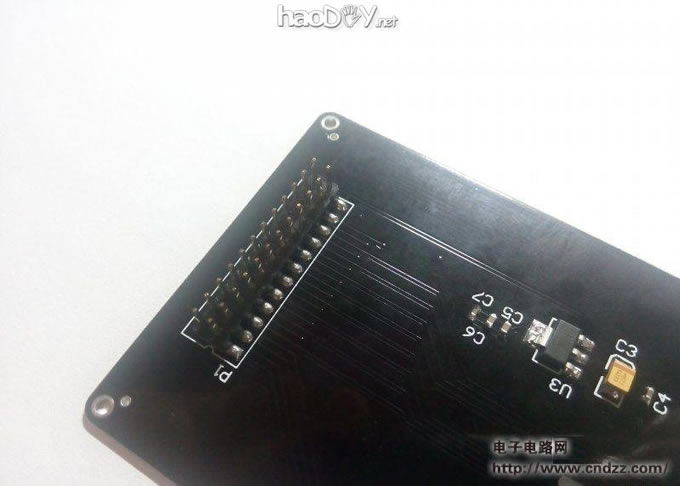

贴片排针

又要过年了,做个基于STM32设计的电子相册吧

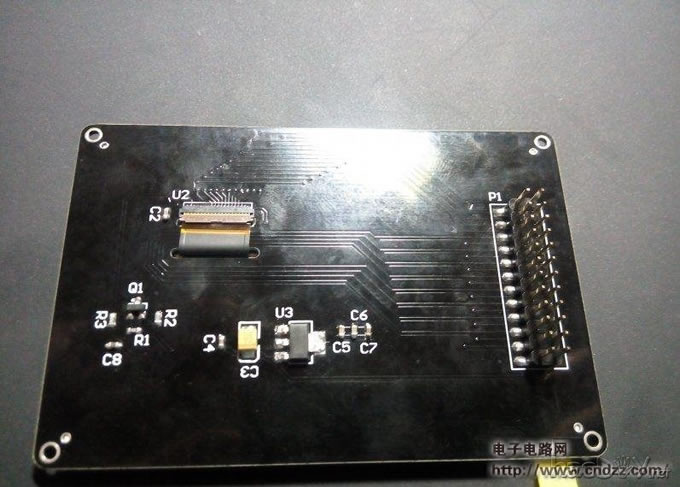

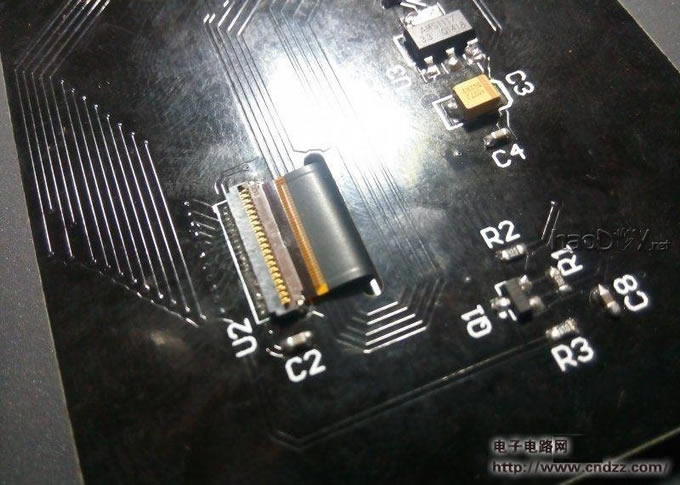

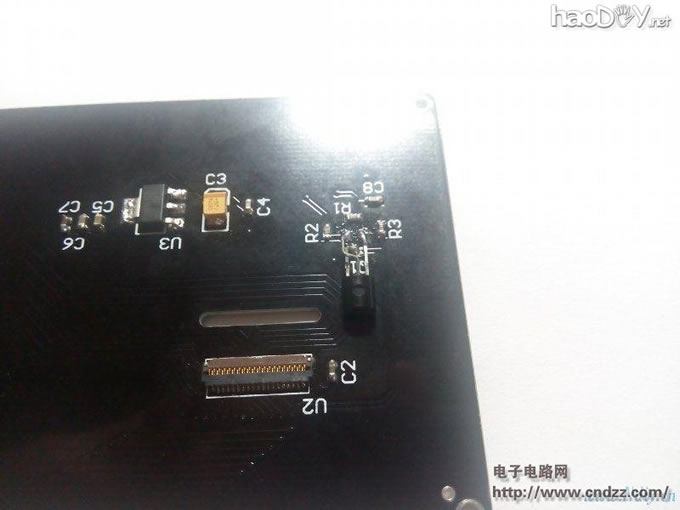

图中的三极管是一个设计性的错误,刚开始准备用单片机
驱动pmos管来控制LCD背光,结果单片机驱动不起,只好
用一个8550代替。

又要过年了,做个基于STM32设计的电子相册吧

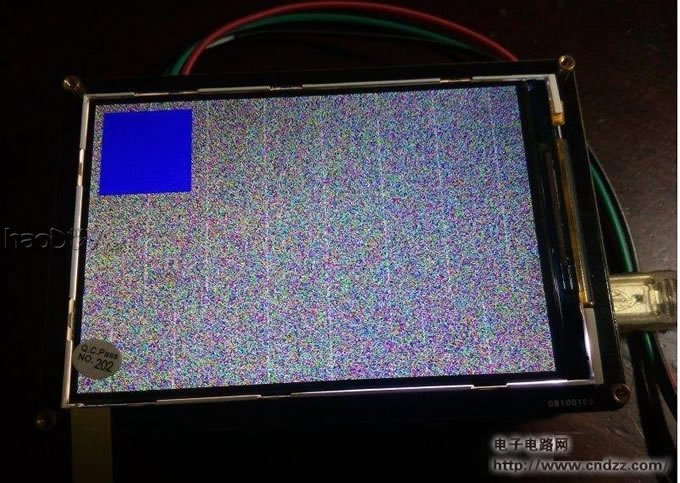

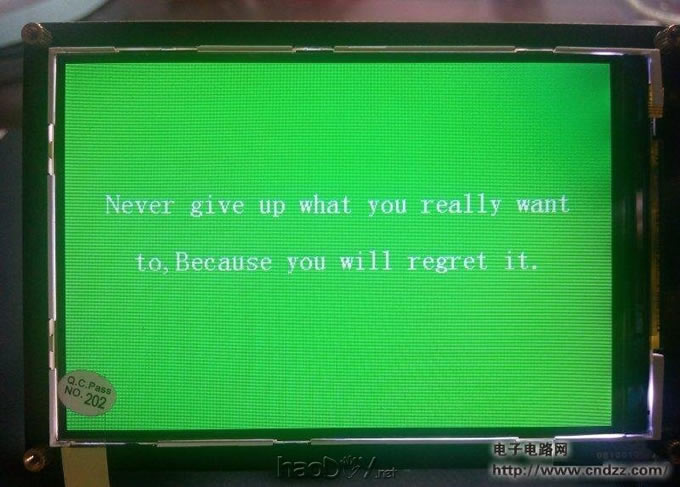

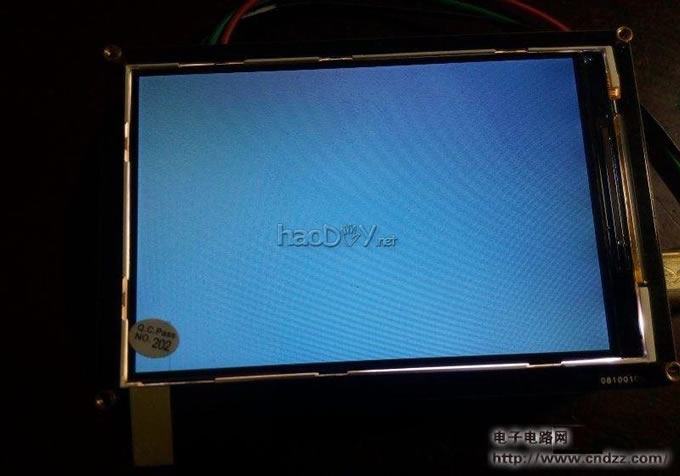

LCD测试

又要过年了,做个基于STM32设计的电子相册吧


LCD测试

又要过年了,做个基于STM32设计的电子相册吧


LCD测试

又要过年了,做个基于STM32设计的电子相册吧


LCD测试

刚开始的时候不知道STM32的有些管脚上电默认为JTAG调试,
我搞了半天都没找到原因,还以为单片机坏了。
后来才知道,要把JTAG禁用了才行。

又要过年了,做个基于STM32设计的电子相册吧





又要过年了,做个基于STM32设计的电子相册吧

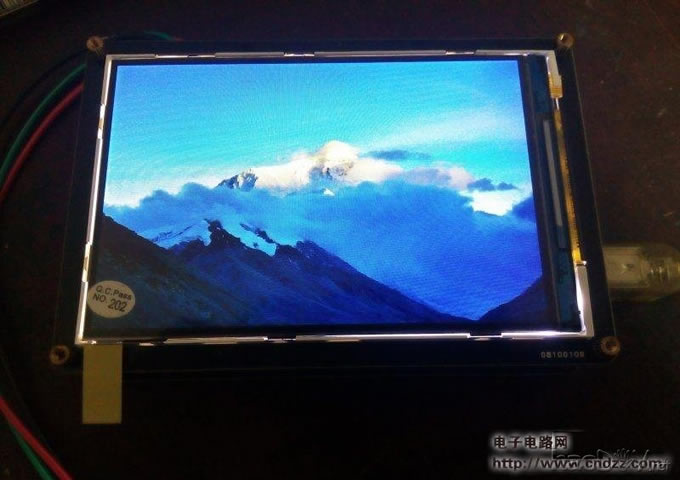

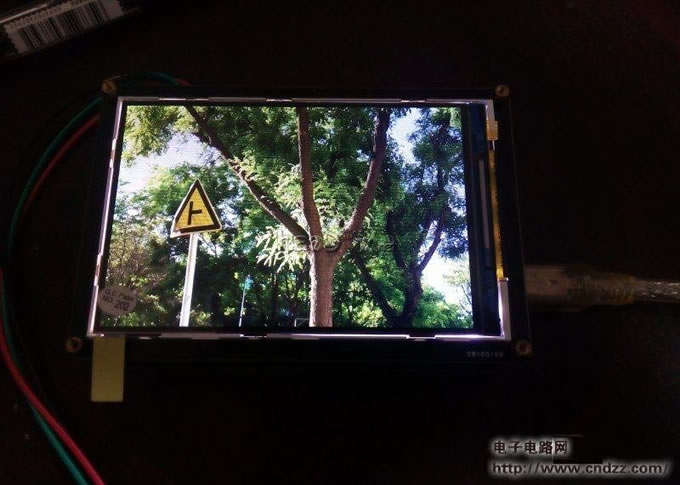

能从SD卡读取照片并显示了,好激动!!!
最终完成版效果图。

又要过年了,做个基于STM32设计的电子相册吧

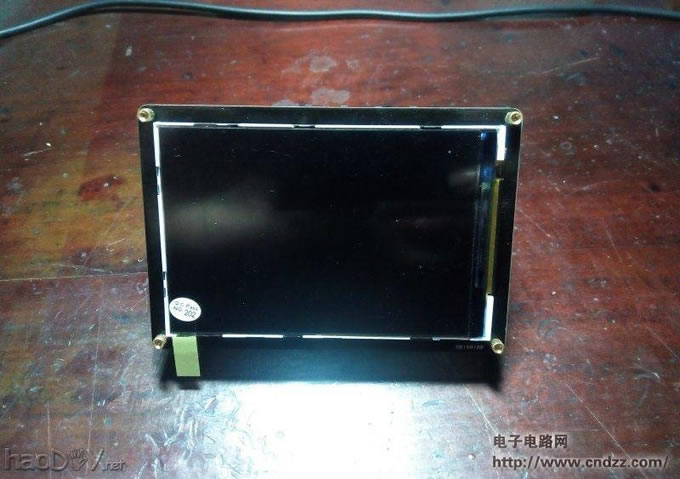

正面

又要过年了,做个基于STM32设计的电子相册吧

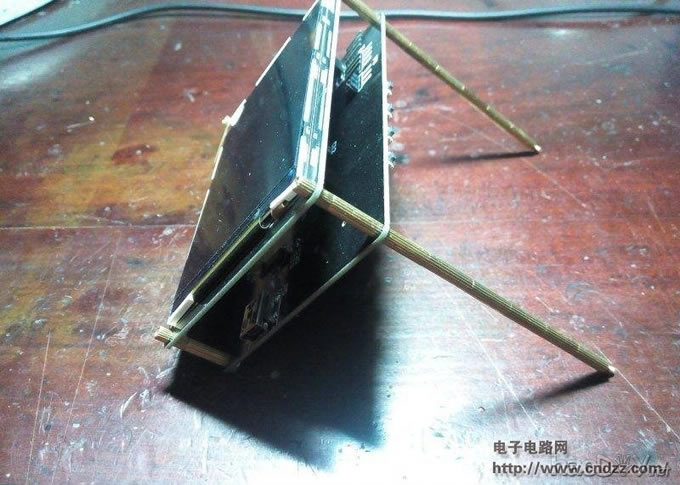

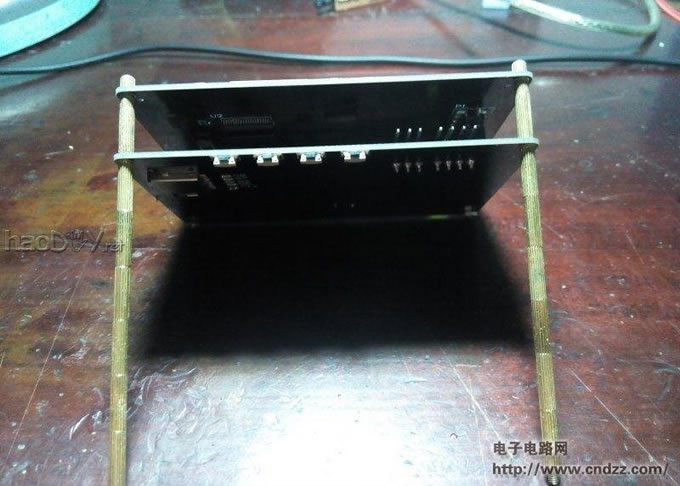

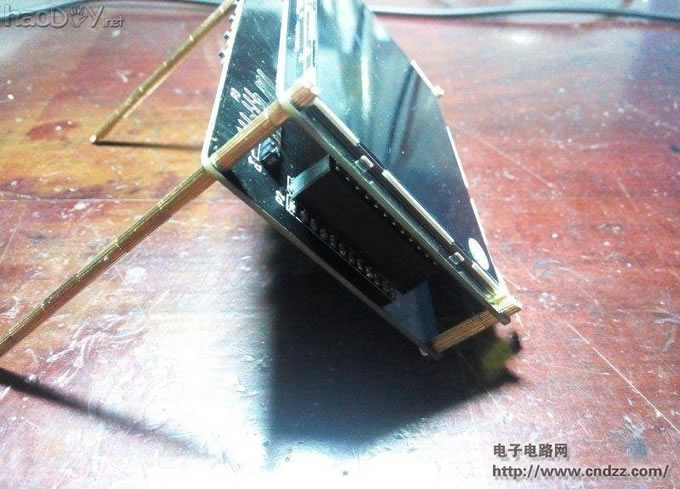

侧面

又要过年了,做个基于STM32设计的电子相册吧

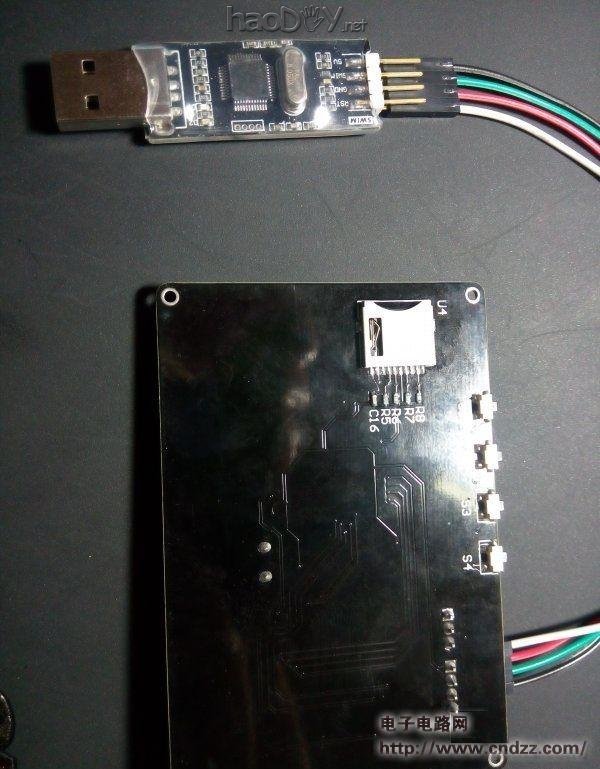

后面

又要过年了,做个基于STM32设计的电子相册吧


侧面

又要过年了,做个基于STM32设计的电子相册吧

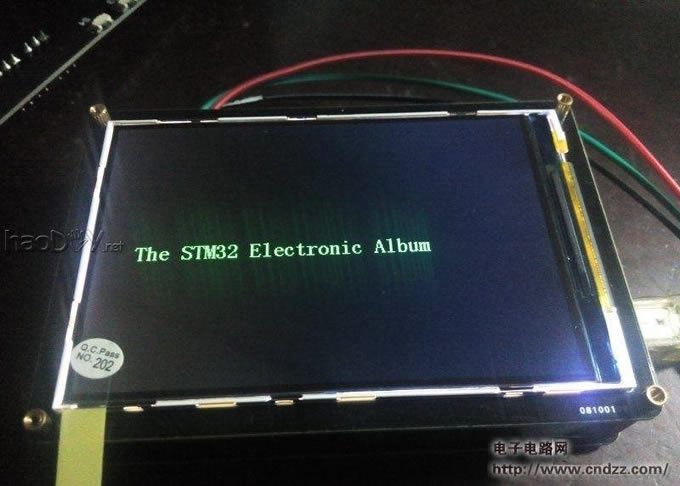

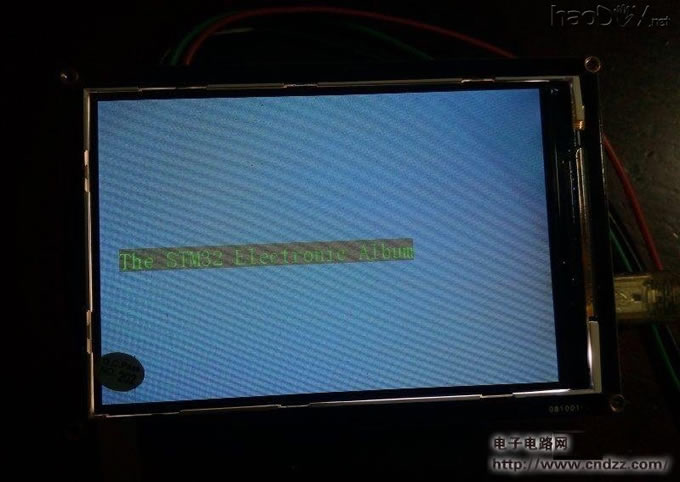

开机第一屏

又要过年了,做个基于STM32设计的电子相册吧





又要过年了,做个基于STM32设计的电子相册吧





又要过年了,做个基于STM32设计的电子相册吧

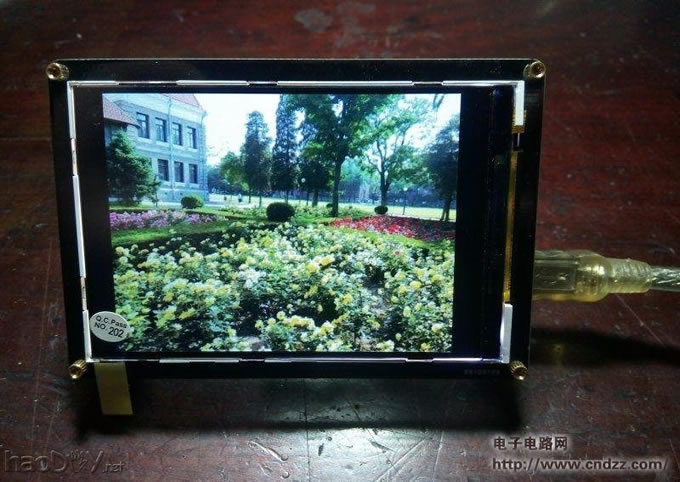

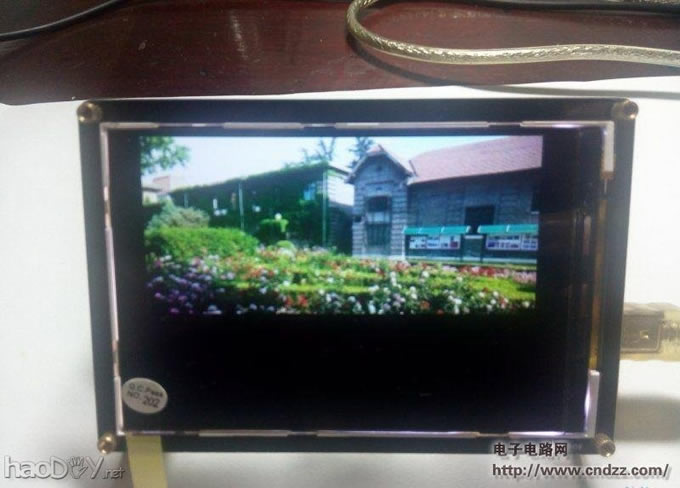

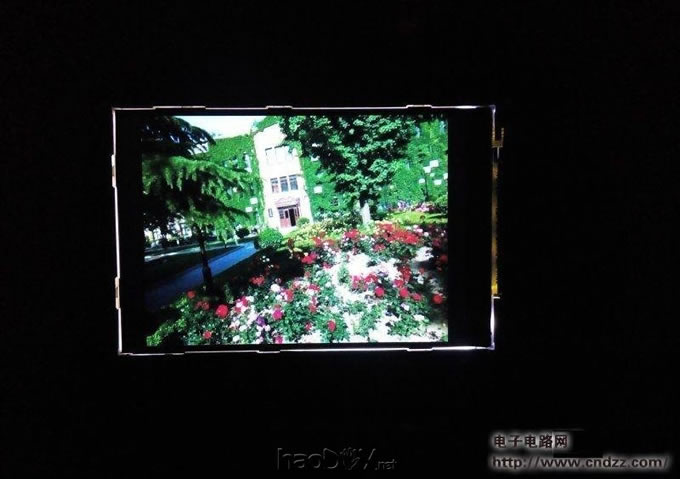

显示一些图片的效果。

****************************************分割线******************************************
总结:
1、单片机片上资源有限,只能才用IO口模拟来驱动LCD,SPI1驱动SD卡。
2、我也是第一次用STM32有些功能还不会用,想用SPI+DMA可惜不会。
3、原子的程序在显示图片时,如果图片比屏幕大就会进行缩放,导致的结果就是图片会有失帧。
3、只支持BMP,JPG,JPEG类型的图片。
4、刷屏时间有点慢,图片越大越慢。
5、按键只有图片显示完成后才起作用。



下方下载:STM电子相册zip
