手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

时间:2017-05-25 21:25来源:数码之家 作者:emmett 点击:
早就计划做一个下载机了,一直在收集材料,前前后后有两三个月时间,从开始加工到完全完成,也陆续用了一个月时间,基本都是每天晚上弄一点。过程中也拍了一些照片,整理出来供数码之家打算做下载机的童鞋参考,希望有M币的也给我砸点。先放几张完成后的照片
      早就计划做一个下载机了,一直在收集材料,前前后后有两三个月时间,从开始加工到完全完成,也陆续用了一个月时间,基本都是每天晚上弄一点。过程中也拍了一些照片,整理出来供数码之家打算做下载机的童鞋参考,希望有M币的也给我砸点。

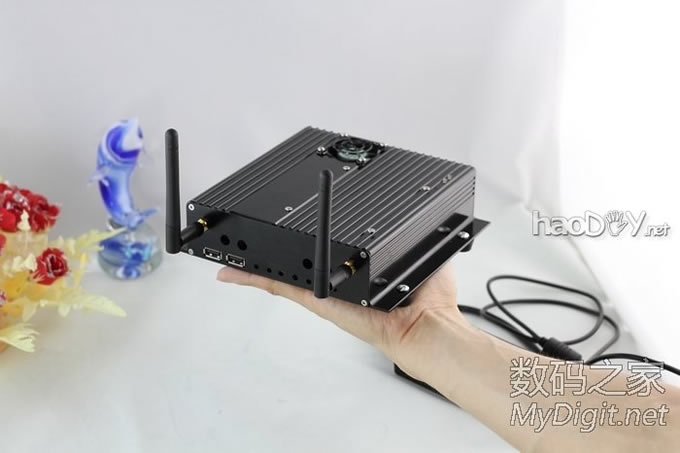

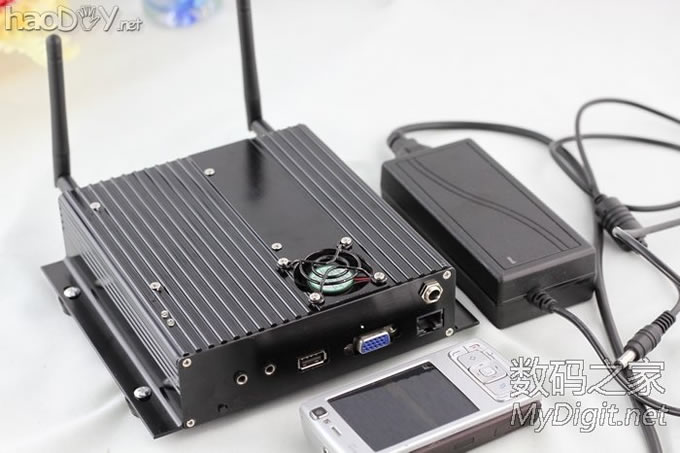

      先放几张完成后的照片,全手工打造,铝合金拉丝外壳,可外接双天线。
      具体配置为:Atom平台1.6G CPU+945集显+1G内存+160G硬盘+Wifi   目前安装了XP SP3系统
      外接一个外置移动硬盘满负荷运行整机最大电流不超过1.3A,最大功率在15W左右
      下载机外型尺寸为:长15cm X 宽14cm X 高4cm
      可以流畅播放720P的视频
      最新用途:已将下载机连接到液晶电视,下载后可直接播放,还能在电视机上上网玩小游戏看优酷等
      关键是便宜,有些材料是从朋友那低价收来的,打造该机一共花费约400RMB

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控
下载机和电源适配器,同样也可以当做超级路由用手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控
一只手掌大小,是不是挺有工业级产品的质感手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控 偶喜欢金属质感强的东东,所以没有选用比较好加工的塑料外壳。

————————————————————————————————————————————华丽的分割线

下面正式开始。。。

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

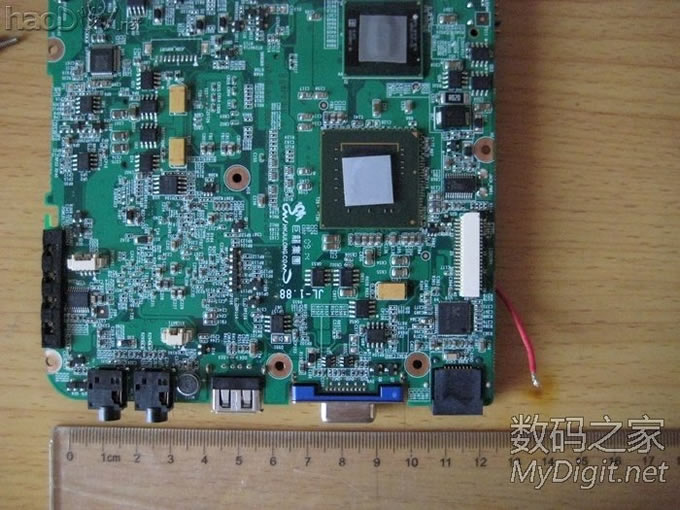

从网上购得一块小板,3XX米,12V供电即可工作,准备用它来做一台mini下载机

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

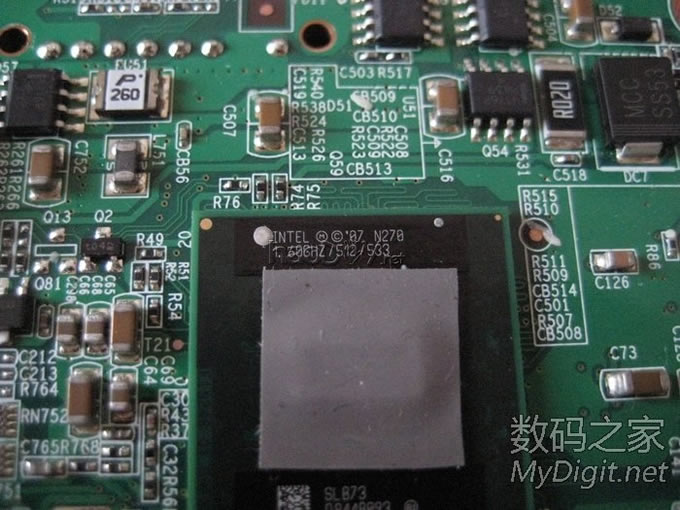

该板上焊好的是N270-1.6G的CPU,无法自行更换

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

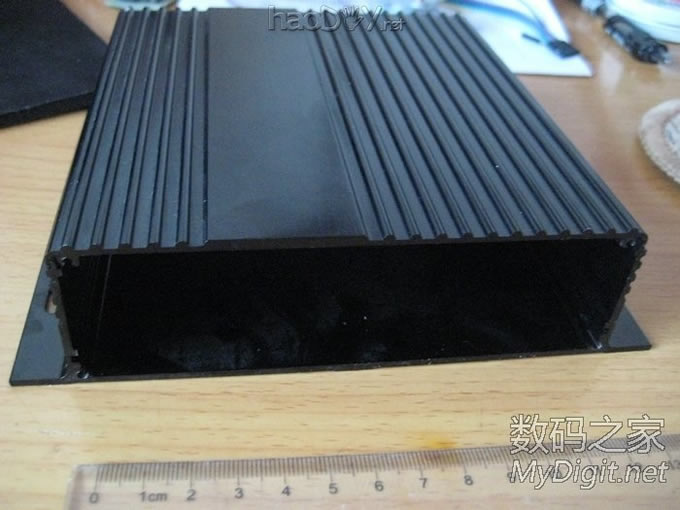

根据主板大小,在电子市场里淘到了铝盒,25米

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控
这盒子做工还是不错的

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控
要把主板上露出来的接口拆了,不然无法放入铝盒

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

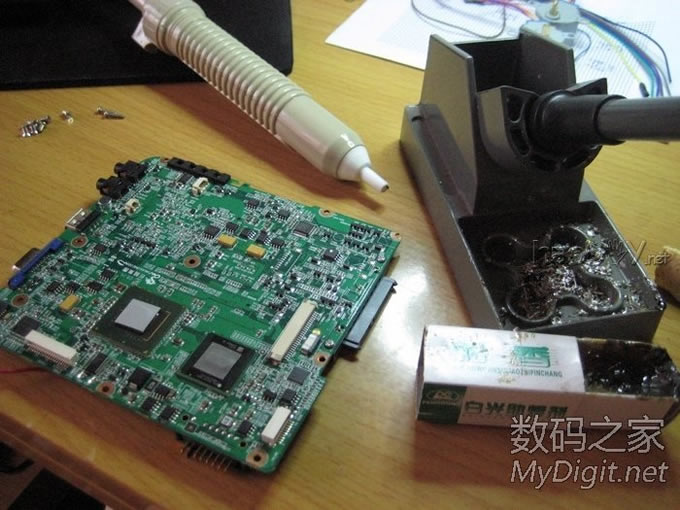

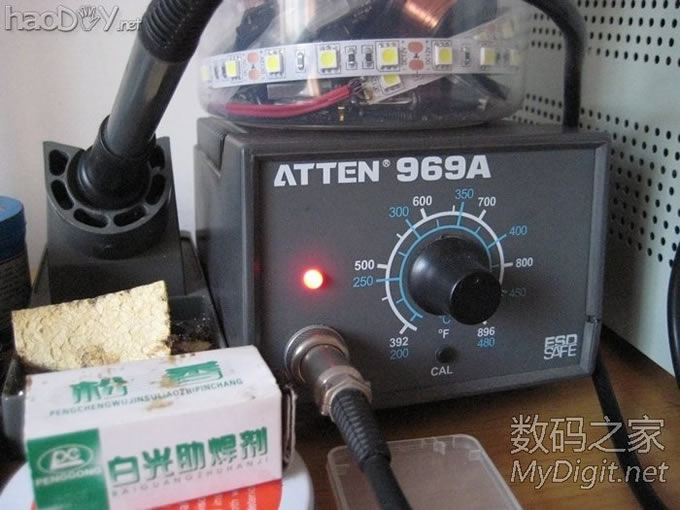

木有白光,只有国产货,开机预热

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控
开工

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

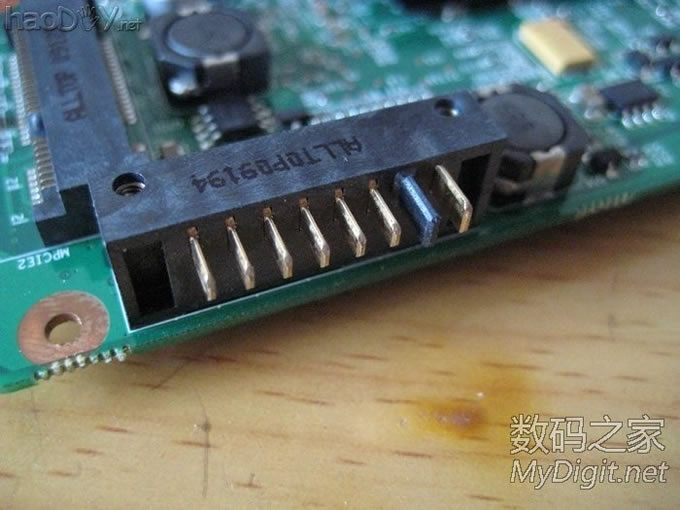

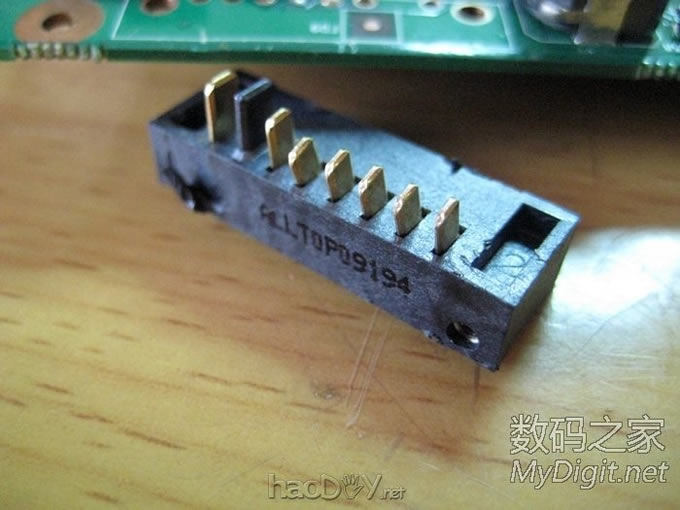

一会功夫,拆下来了,应该是电池的接口

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

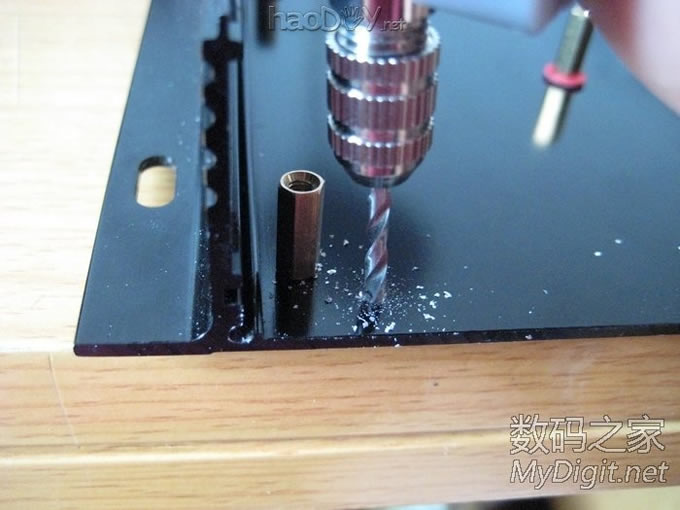

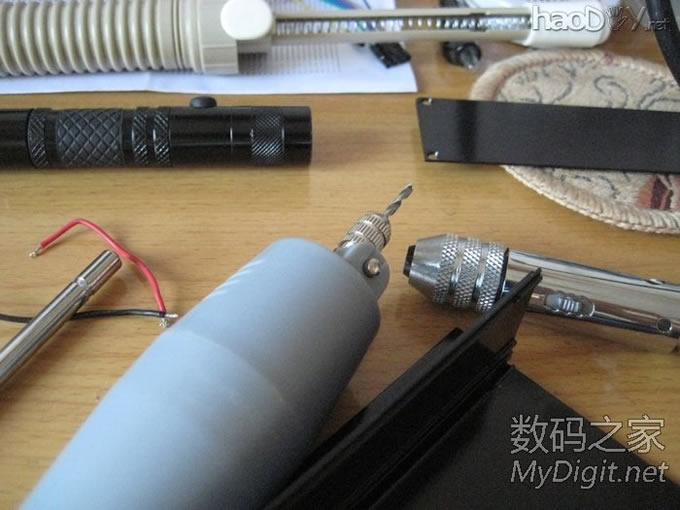

量好主板上各安装孔的位置,准备在盒子里钻孔,小电钻用处很大

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

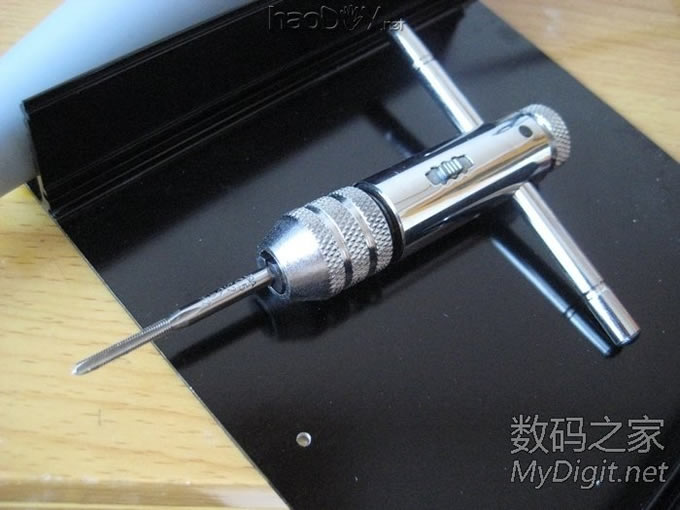

钻好一个,准备丝攻,电子市场购得,15米,带棘轮

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

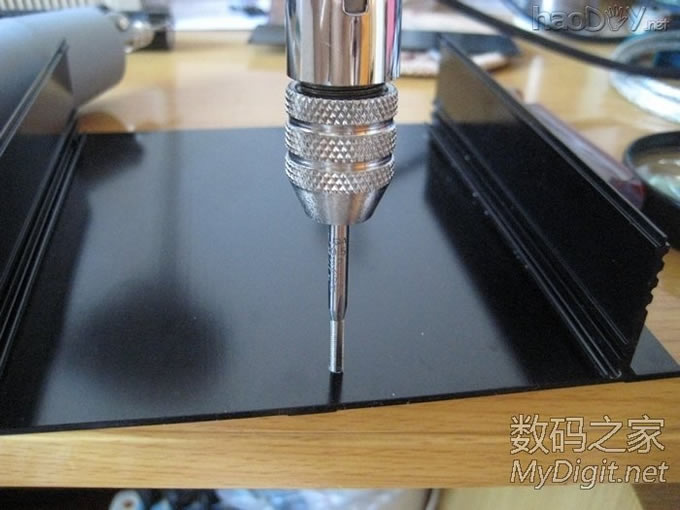

用丝攻攻出螺纹

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

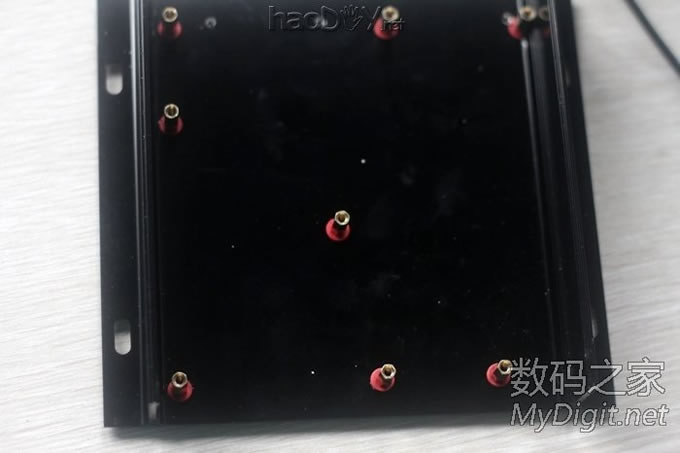

装上铜脚

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

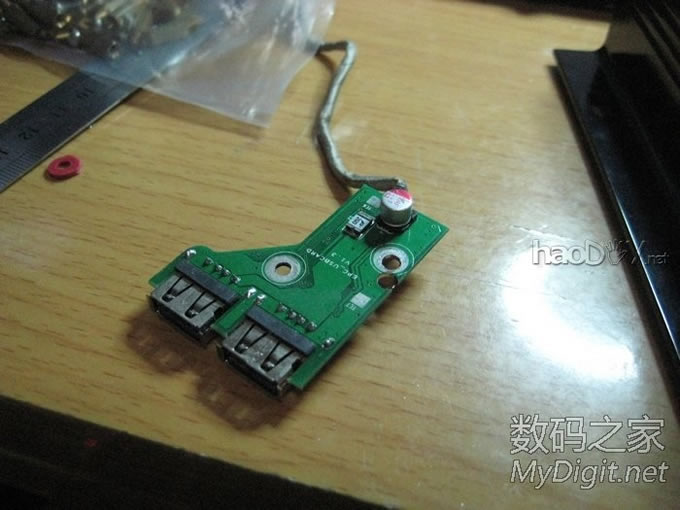

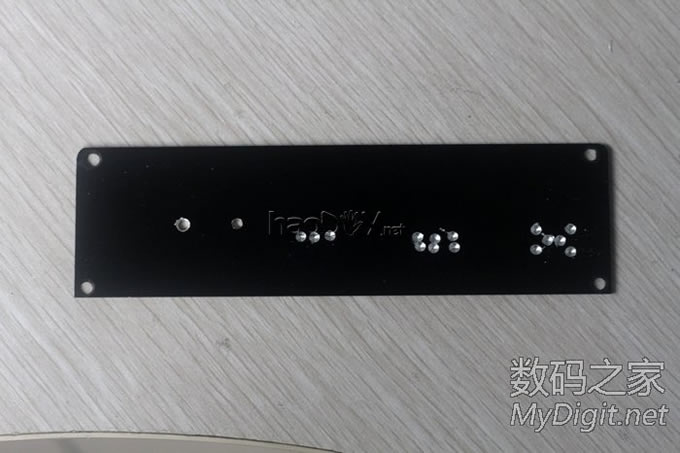

这块是usb扩展板,要找地方固定
[ 此帖被emmett在2011-09-18 19:43重新编辑 ]

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

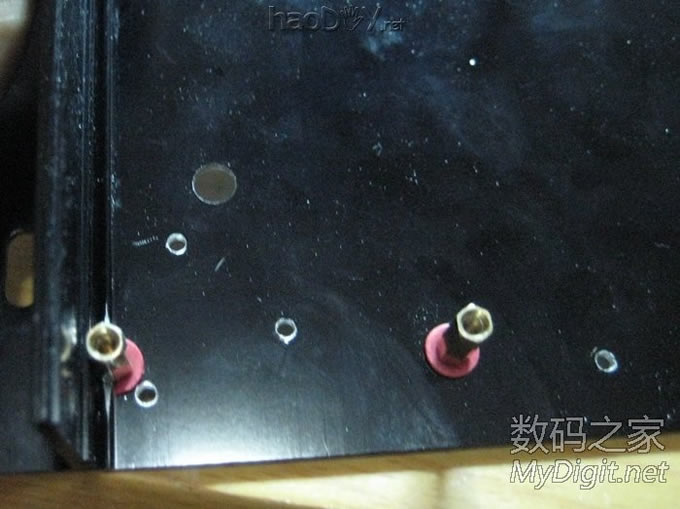

在底板上画好位置钻孔,攻螺纹,安装短的铜脚

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控
扩展板后有个电容较大,挖个洞,放在底板里吧,不然扩展板无法安装平整,顺便贴好绝缘纸

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

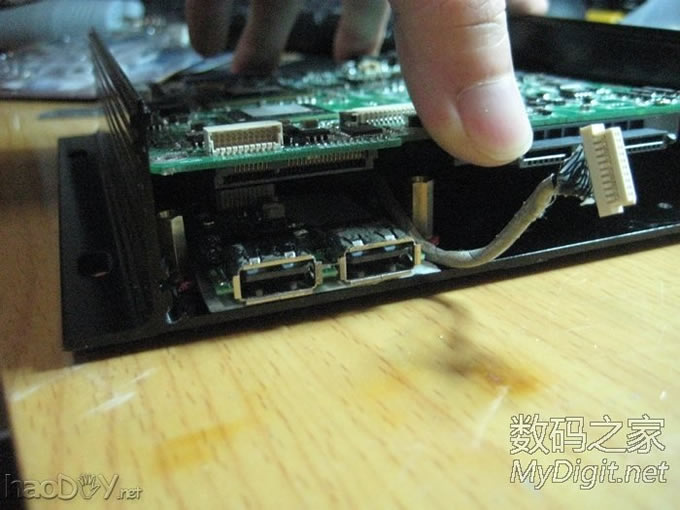

下面是扩展板,用短铜脚固定,上面是主板,用长铜脚固定,呵呵,够巧妙吧

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

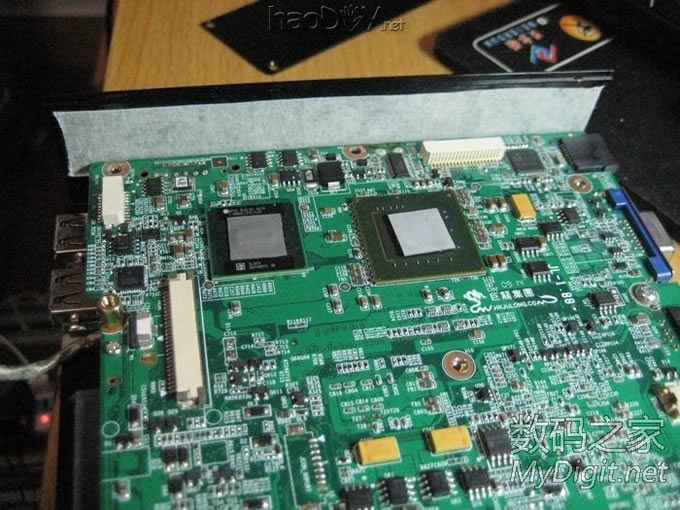

主板装进盒子了,大小正好,下来折腾散热,正面需要传热到散热片的有两处,CPU和北桥,试验了很多办法,效果都不理想

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

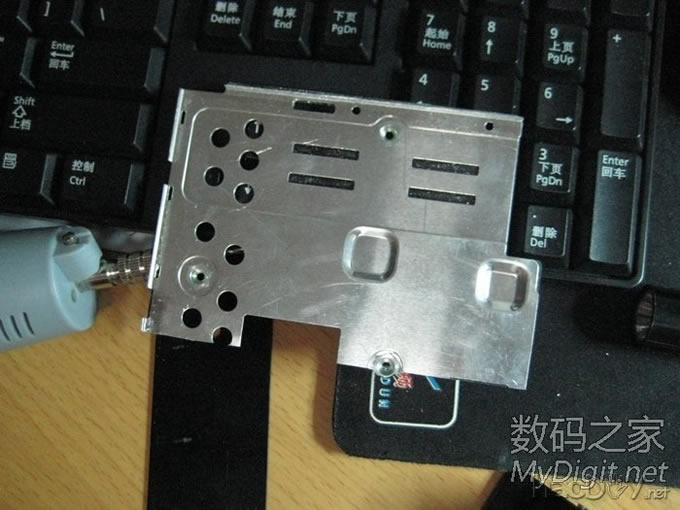

折腾了一个星期,最后从费笔记本里裁下一块铝板,加工成散热片,散热效果非常理想

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

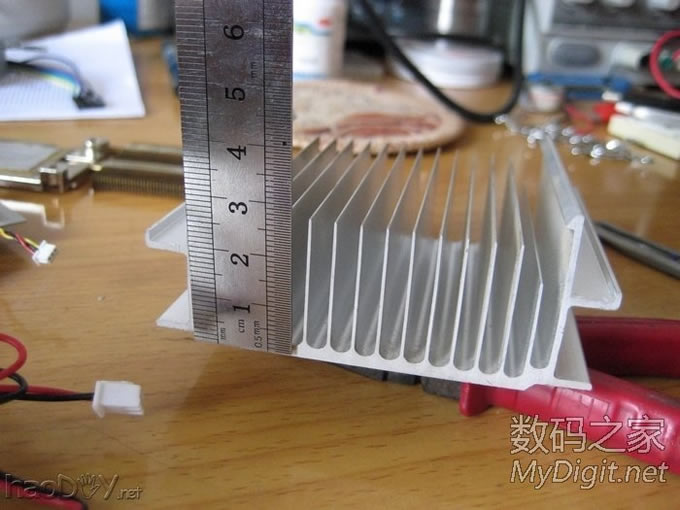

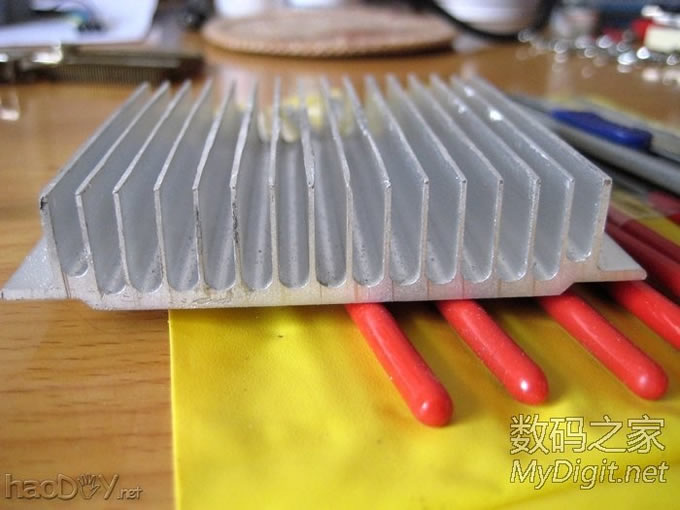

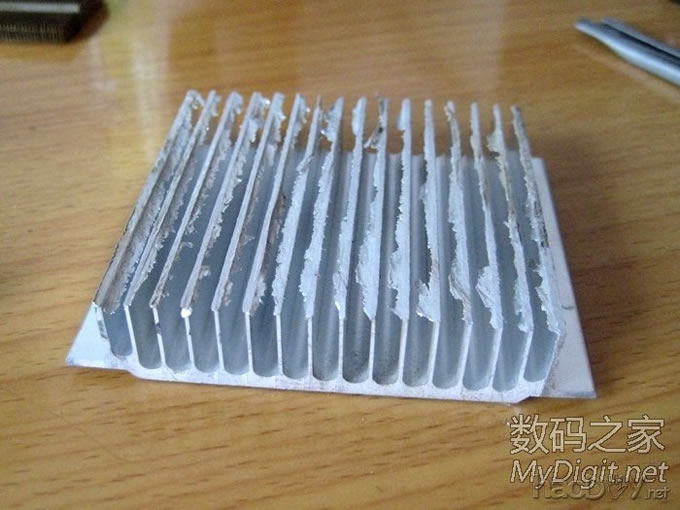

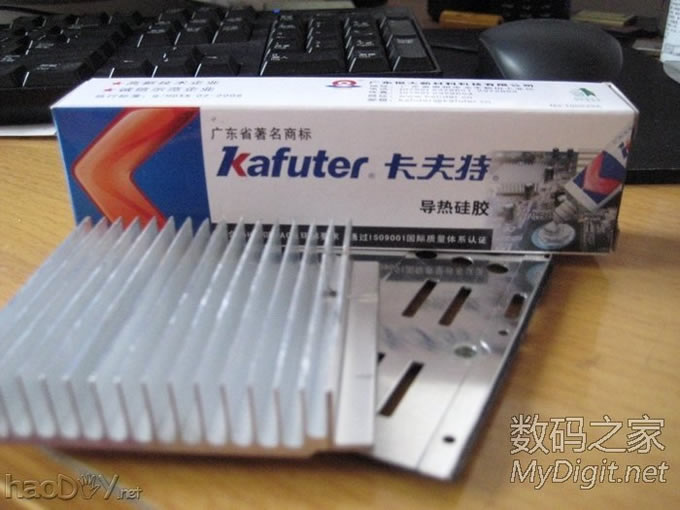

底板上要安装散热片,找了一个电脑的散热片

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控
这么大肯定是无法安装的,量好尺寸,找隔壁做铝合金的小伙子帮忙用角向砂轮切了一半下来,只有这个部件是找别人帮忙加工的

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控
慢慢打磨

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

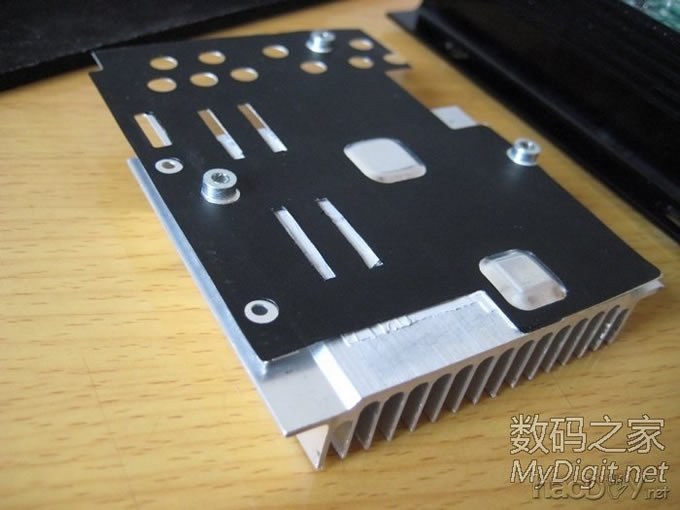

打磨好之后,准备导热硅胶把散热片和底板站在一起

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控
粘好之后就是这样的,顺便贴上绝缘薄膜

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

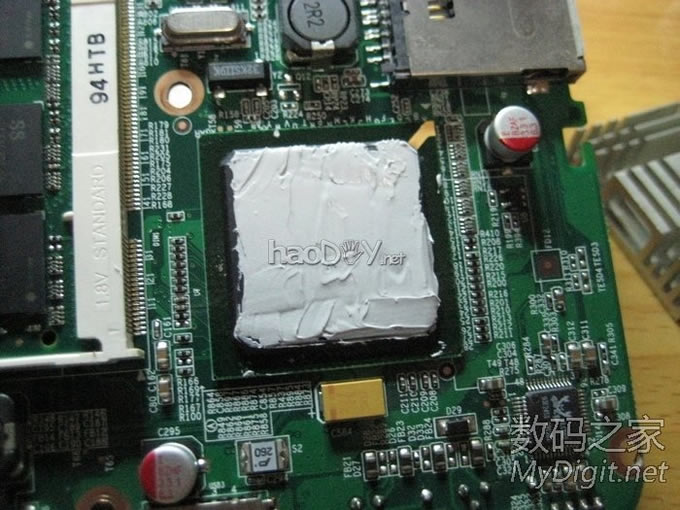

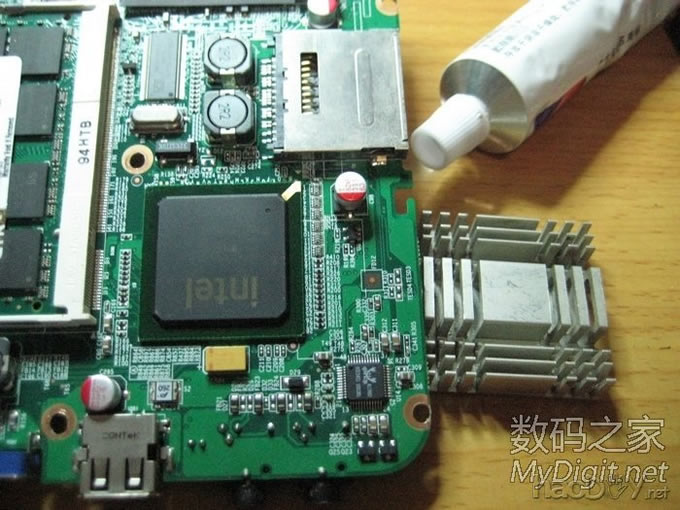

主板反面的南桥也加上散热片,旁边的内存插槽里插上1G内存

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控
涂导热硅胶,粘上散热片

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

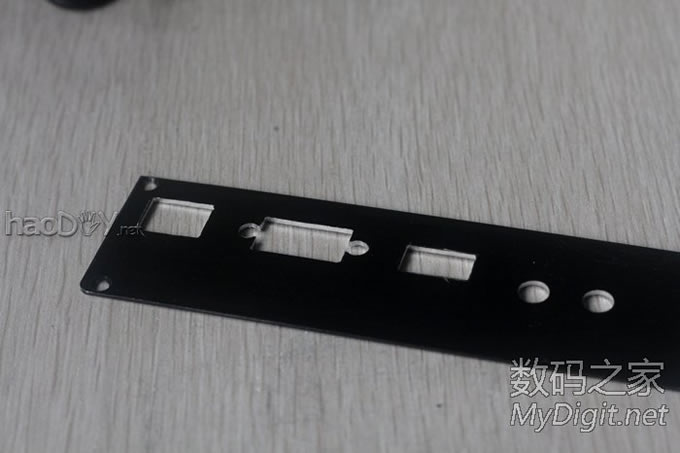

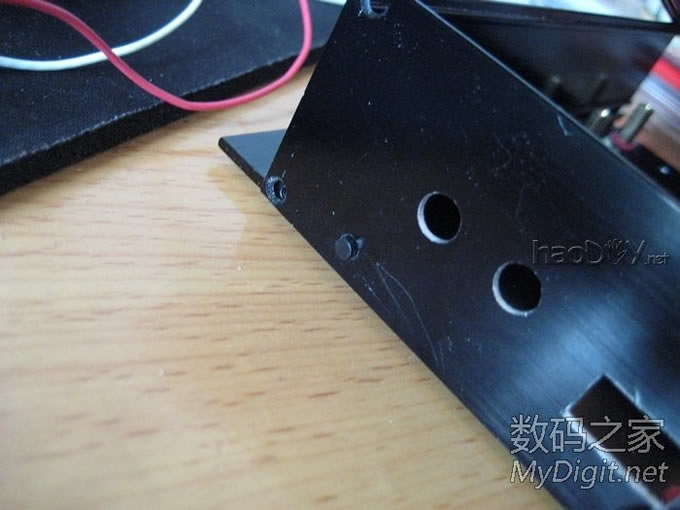

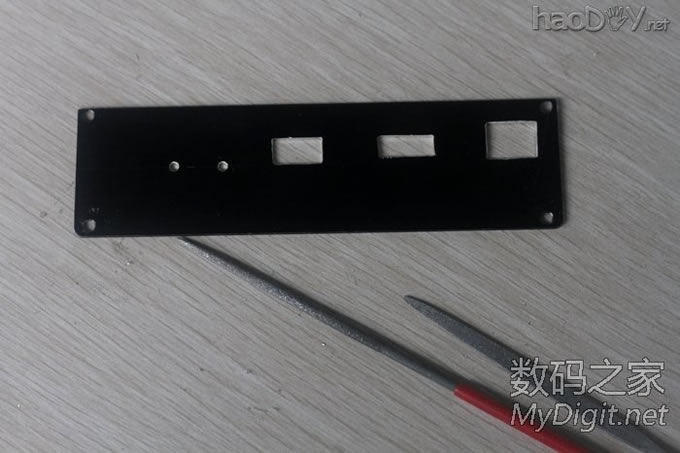

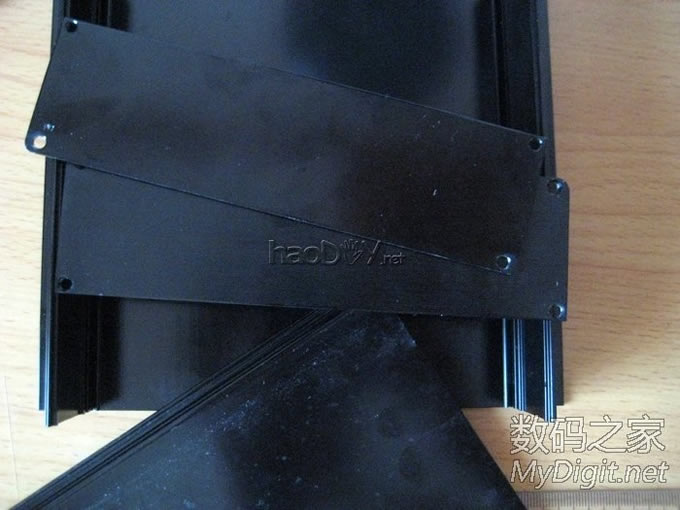

接下来,加工面板,画好线,先用电钻钻孔

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控
漫长的打磨阶段

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控


手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控
盒子上要开孔给风扇排气,电钻加开孔器

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

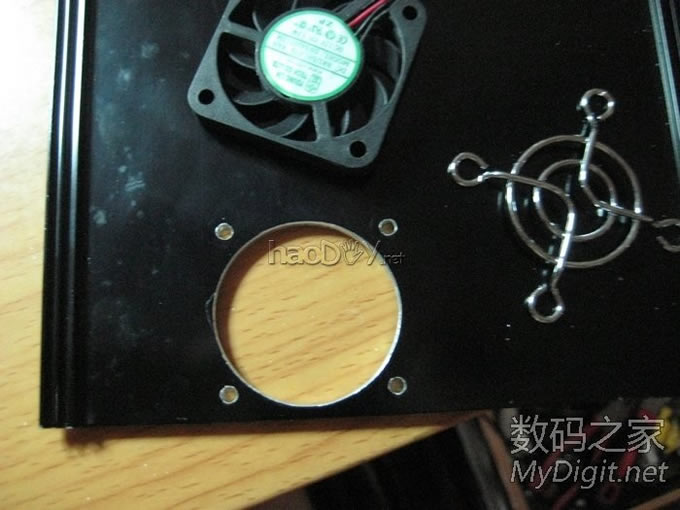

经过打磨之后,孔非常圆了,这个风扇淘了很久才找到,厚度只有7mm,贵啊,要20米

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

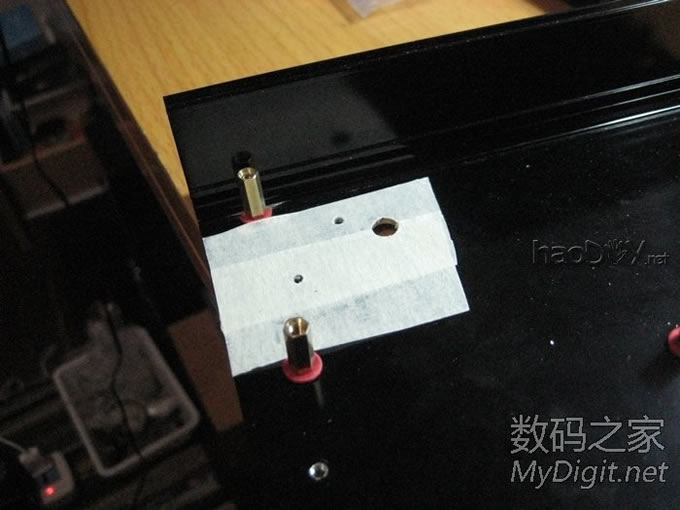

安装电源开关,这也是想了很久想到的办法,尽量不在面板上打孔,在底板先开一孔

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

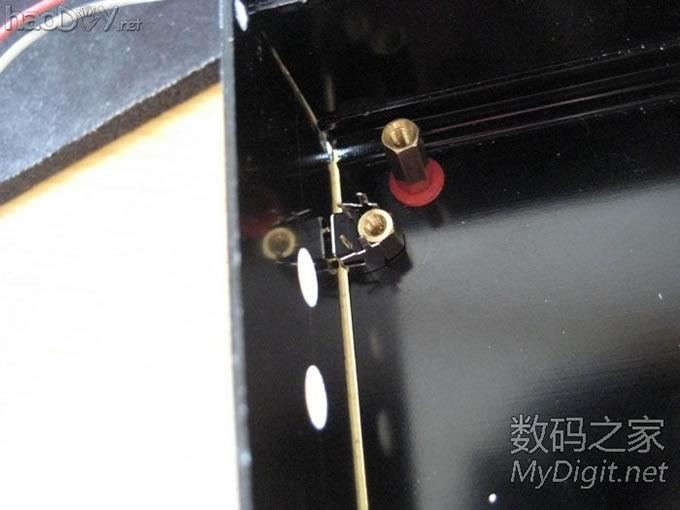

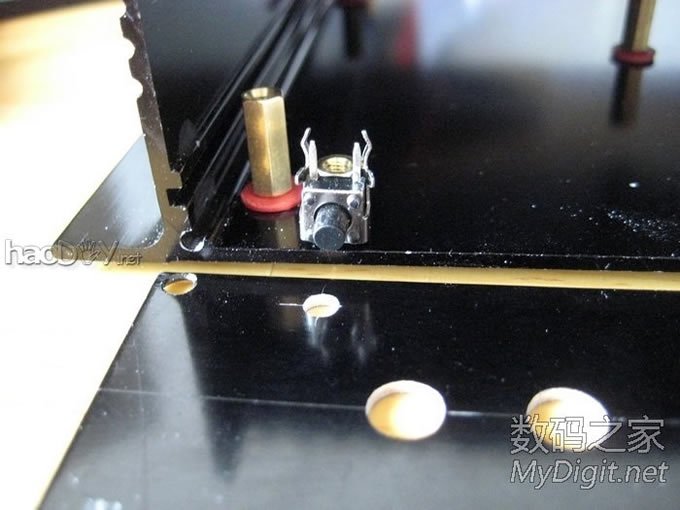

装一个短铜脚,找一个这样的微动开关

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控
演示一下装好后的效果,内部

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控
外部的效果,完美

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控

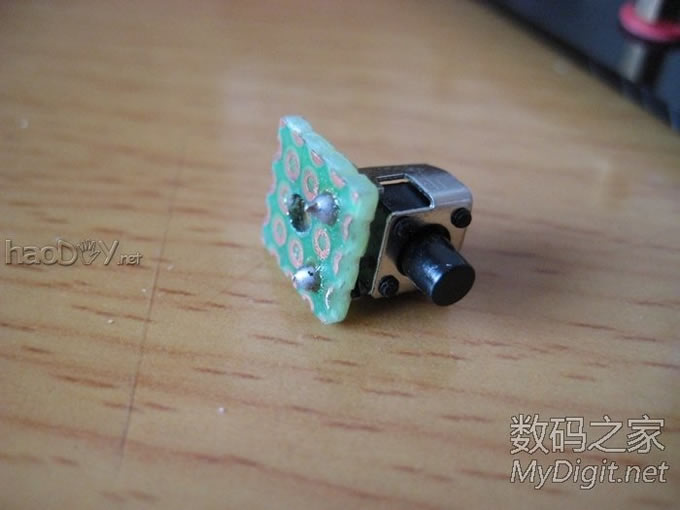

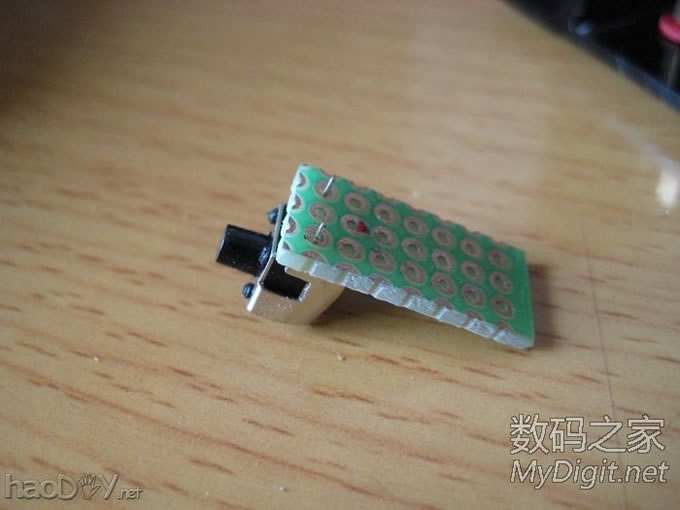

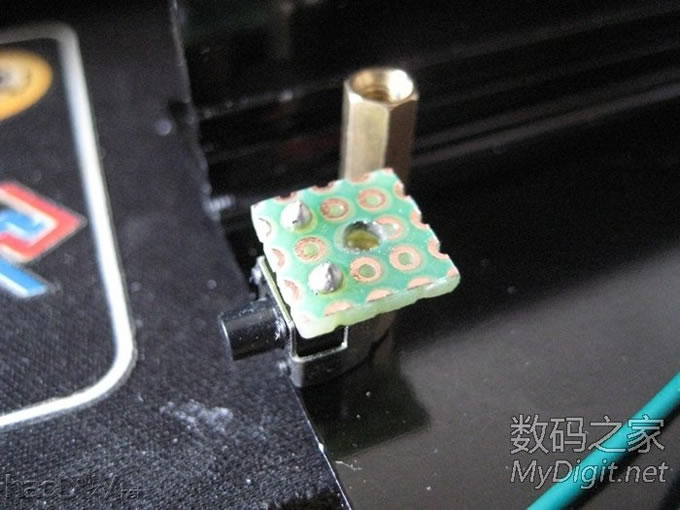

开始做开关的电路板,用洞洞板废料即可

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控
焊接,剪切

手工打造全金属迷你下载机,手掌大小,实现iPad遥控开机和远程控
放上去比划一下,正好 (责任编辑:admin)
