一、本次改造理论依据： 1. PCI-E总线可以桥接成USB3.0，但是速度会有损失，有网友测试能达到150MB/s 2. PCI-E总线，常见的是台式机主板上PCI-E*1 PCI-E*16，一般的后面的数字就表示PCI-E总线组数。
3. mini PCI-E接口，常用于笔记本和小主板，包含一组PCI-E总线，1组USB，3.3V以及其他，网上有有人给笔记本接台式机显卡就是将PCI-E总线引出来接到显卡上。
4. Express Card接口，常用于笔记本，如联想Y450,Y460，里面有一组PCI-E总线，和3.3V电源；网上买的Express Card转USB3.0正是基于PCI-E转USB3.0；由于5V为3.3V升压得到，所以发热大不稳定。
5. PCI-E总线物理线路：由3组差分线+3个信号线构成，分别是： TXp TXn；Rxp Rxn；CLKp CLKn；Wake#；Rst#；CLKREQ# 其中，TX对用于发送（芯片附近会有0.1uF隔直电容），RX对用于接收，主从交叉连接；CLK为参考时钟；Wake和Rst为共享，CLKREQ用于时钟请求，主板上PCI-E没有次信号，但是mini PCI-E和Express Card有。
PCI-E 1接口定义
mini PCI-E接口定义
Express Card接口定义

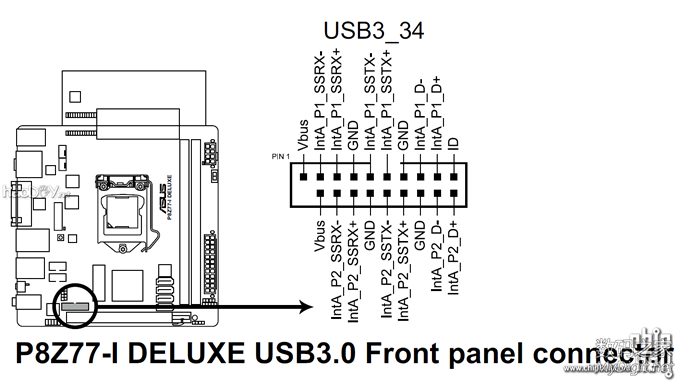

6. USB3.0物理线路：由3组差分线+电源和地组成： TXp TXn；Rxp Rxn；D- D+，GND 5V；其中TX用于发送，RX用于接收，主从交叉连接，类似于PCI-E，剩下与USB2.0相同。 USB母口定义
二、方案选择： 1. 联想Z470主板预留PCI-E转USB3.0方案，但是仅仅是预留。所以如果想拥有USB3.0有两种方案：补齐原有零件或者外接转接板。由于原有零件比较多，也难以购买，于是我采用后者，并且使用目前出货量最大的NEC方案。 2. 转接板选择：转接板可以使用Express Card和mini PCI-E两种，由于本人不确定主板上预留的PCI-E是否能够使用，所以购买的mini PCI-E这种——万一预留的PCI-E不能用我可以把它放在无线网卡插槽上使用。
三、材料工具 焊台、热风枪、万用表、焊锡丝、吸锡带、镊子、导电胶布、耐高温胶带或者铝箔胶带、细导线（显示器排线上拆，用于飞线）、漆包线（用于飞线）、双面胶（用于固定线路板）、0.1uF 0402电容（报废硬盘电路板上拆）
0.1uF隔直电容
0R排阻不用也行，飞线即可

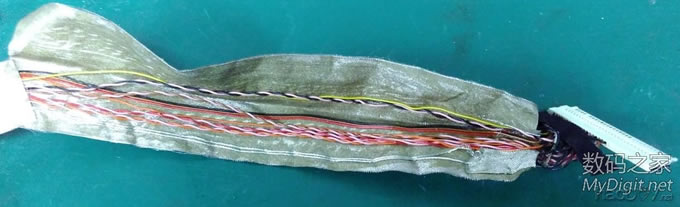

某笔记本屏线

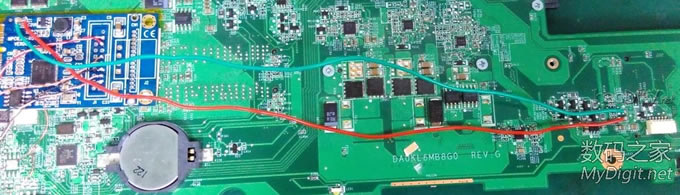

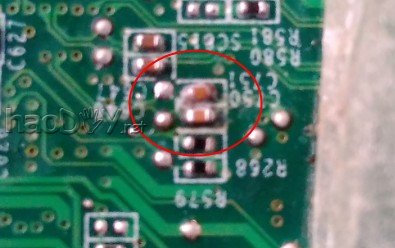

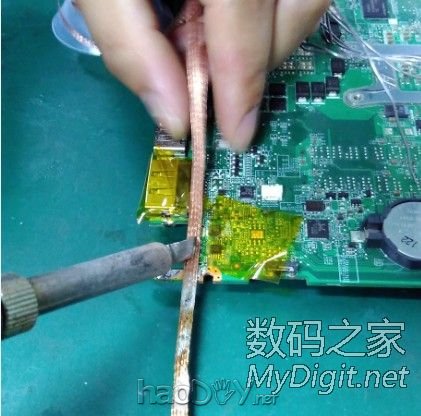

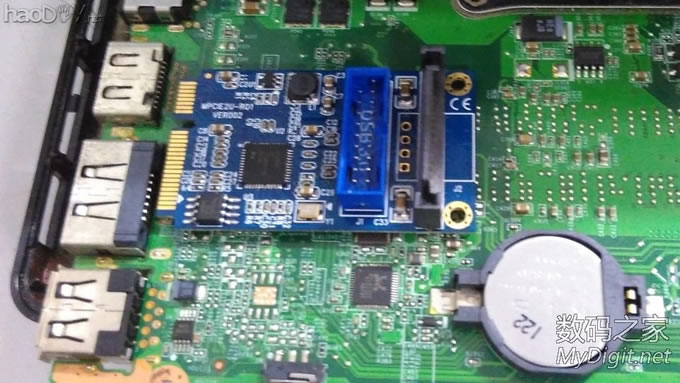

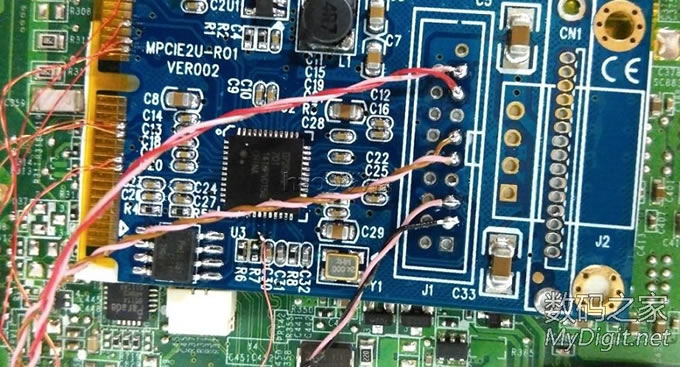

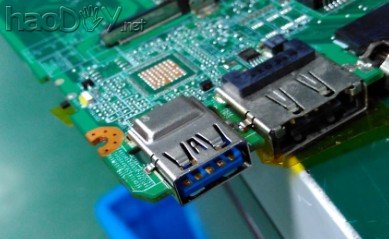

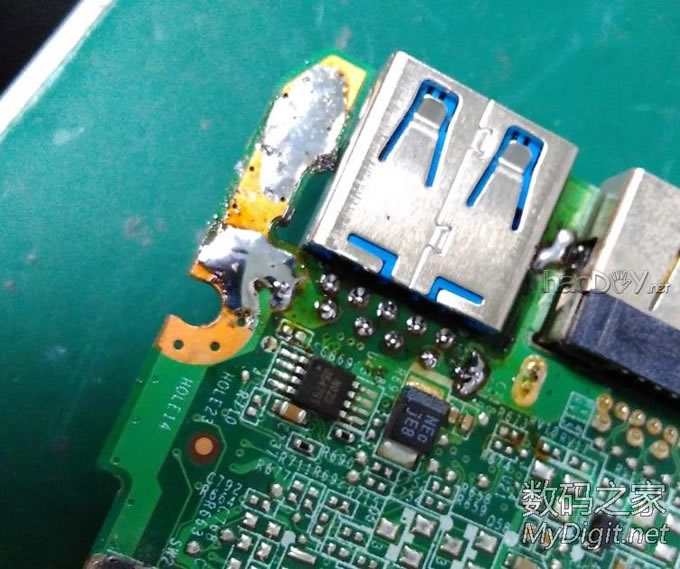

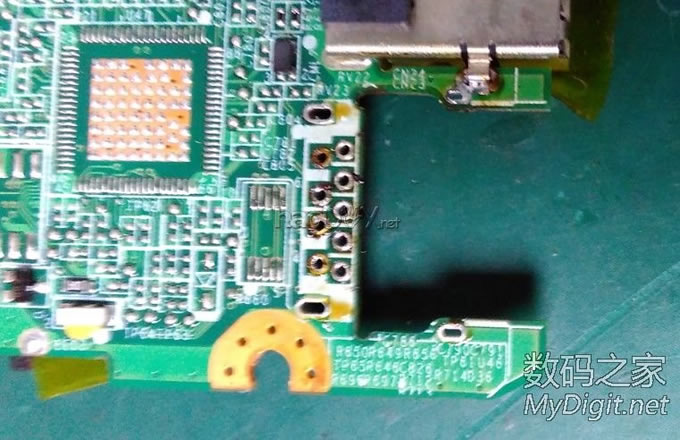

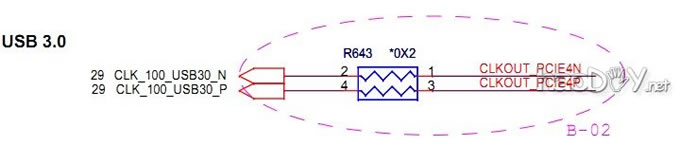

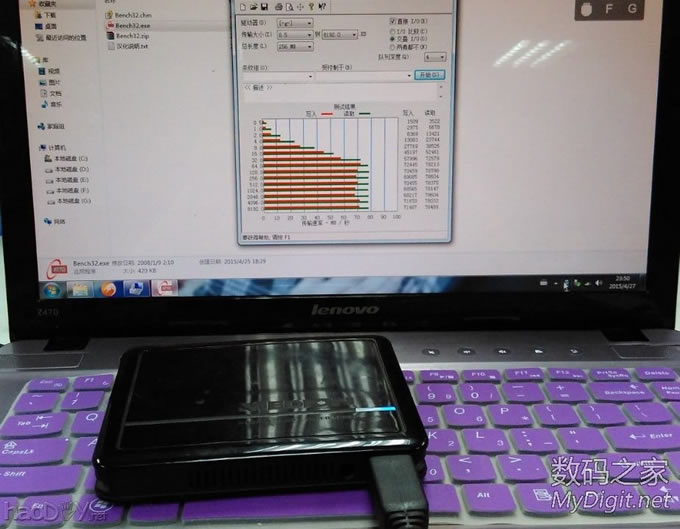

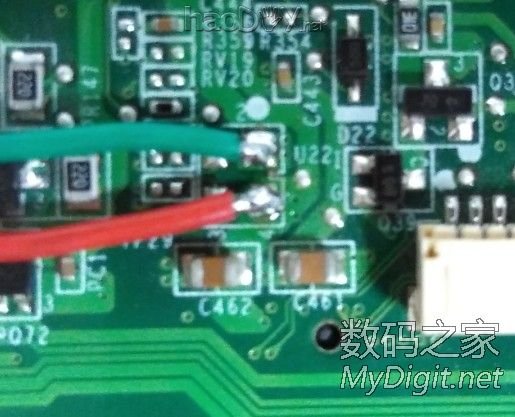

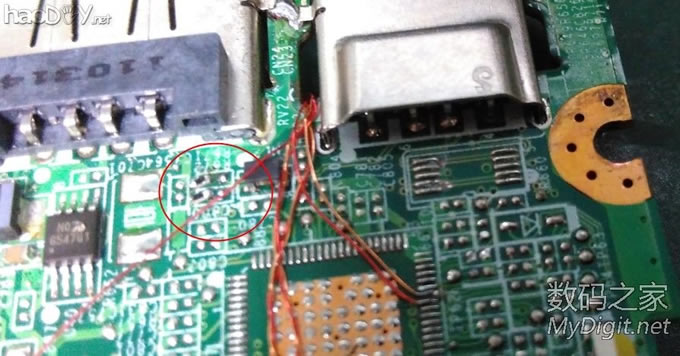

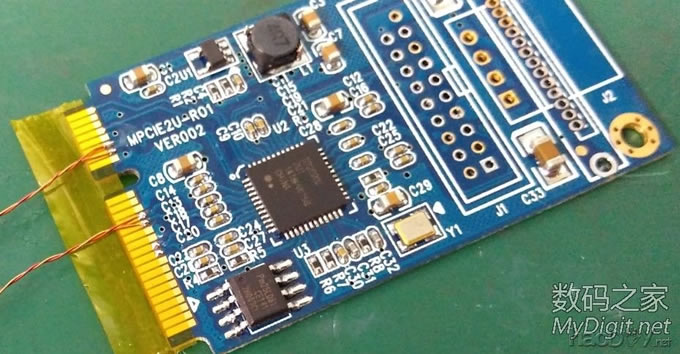

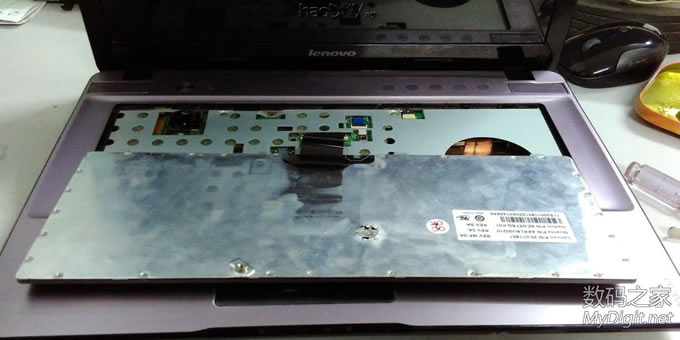

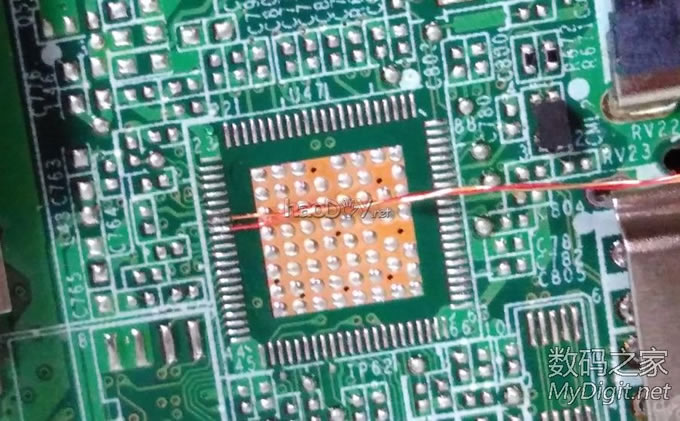

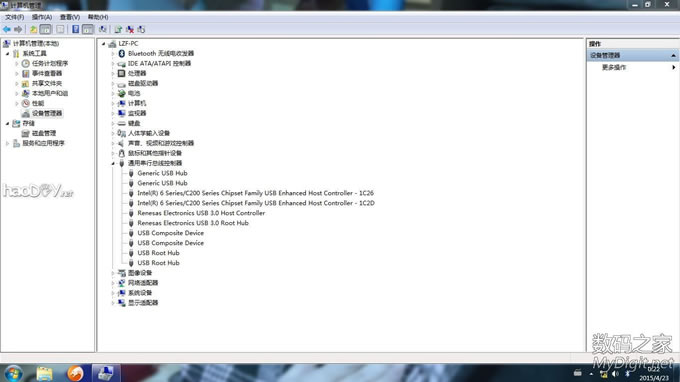

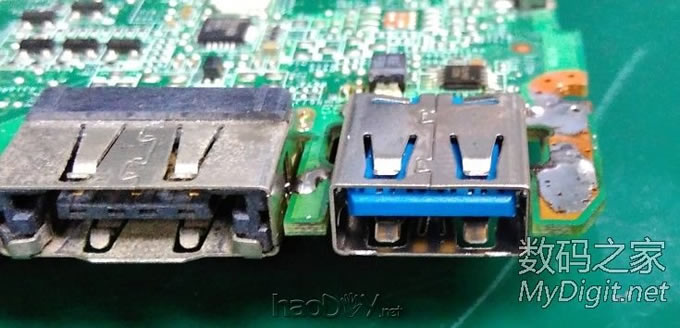

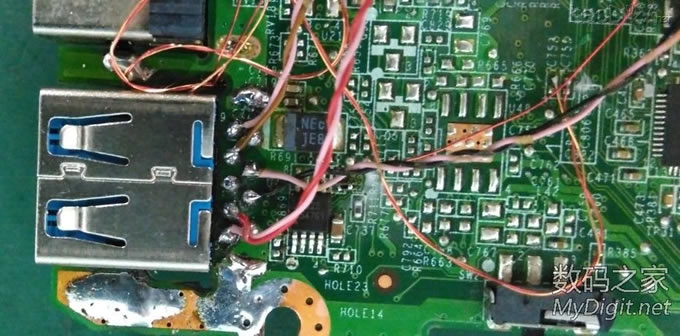

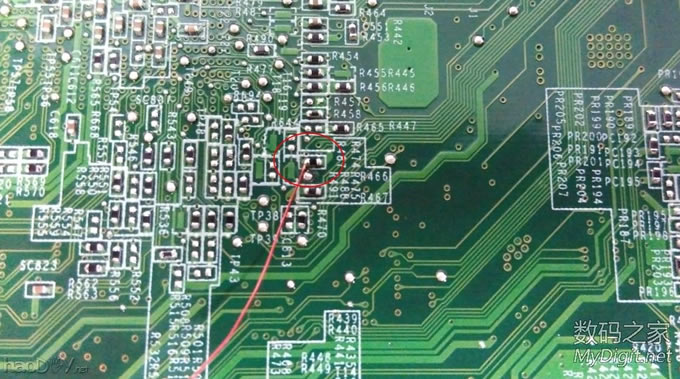

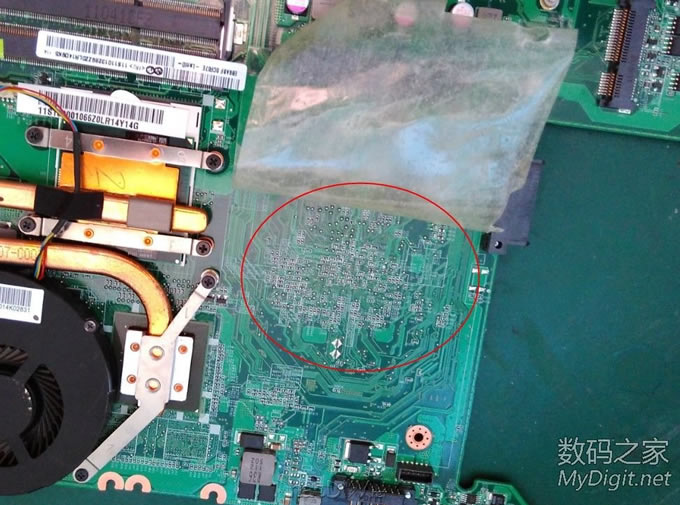

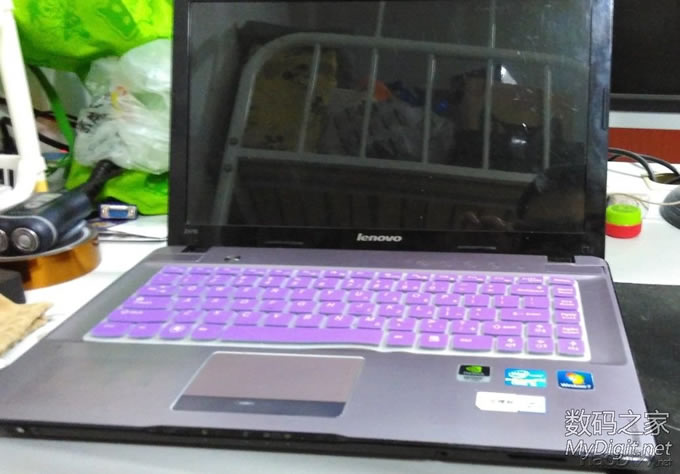

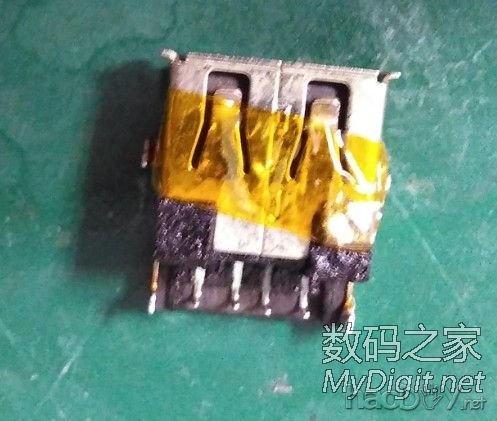

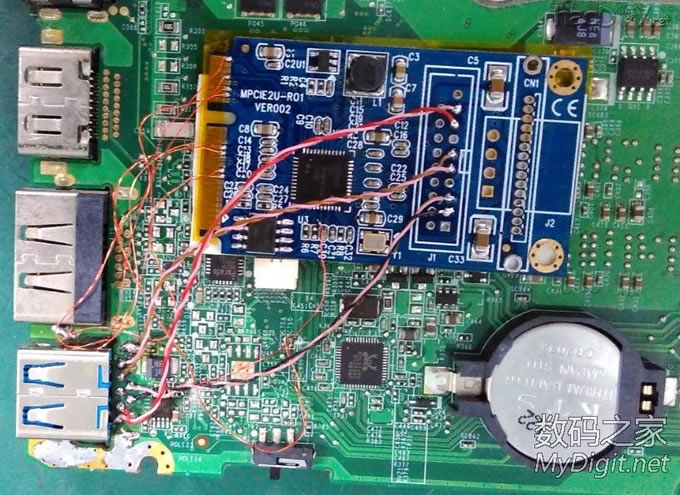

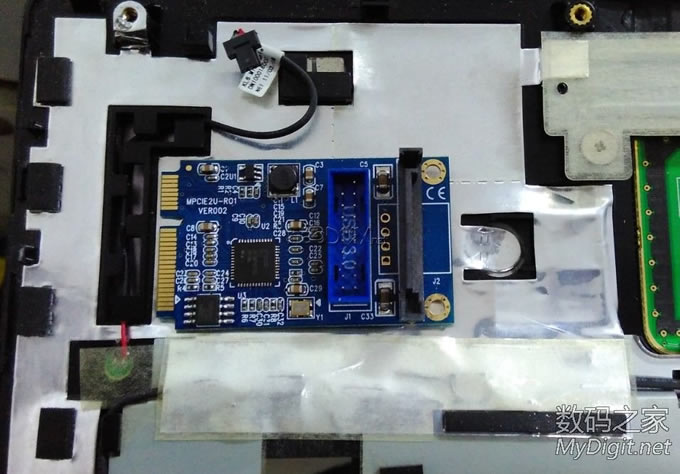

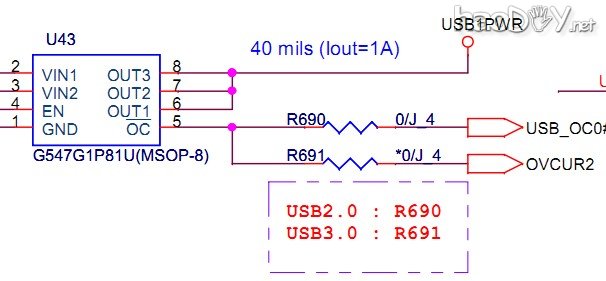

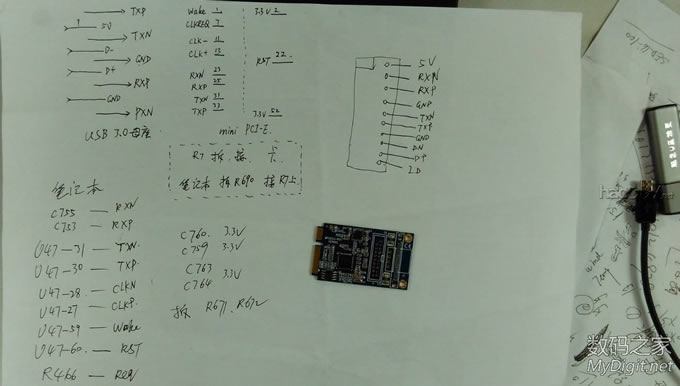

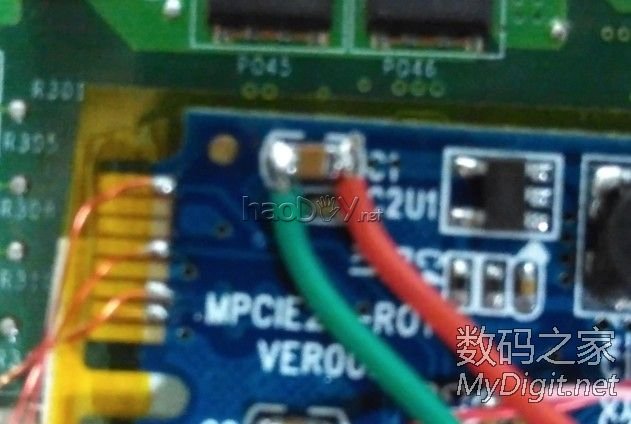

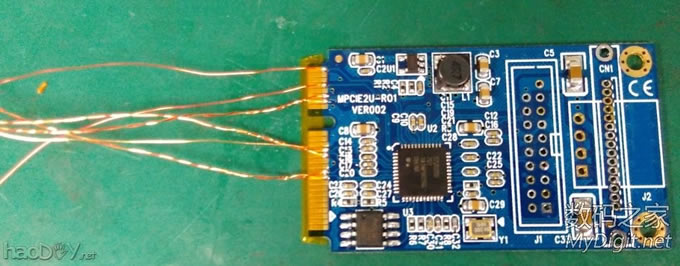

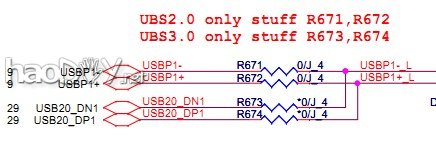

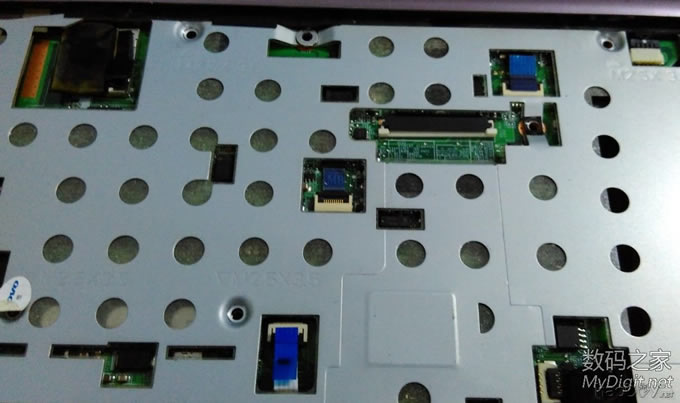

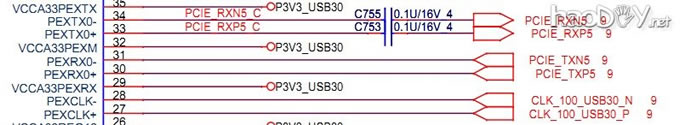

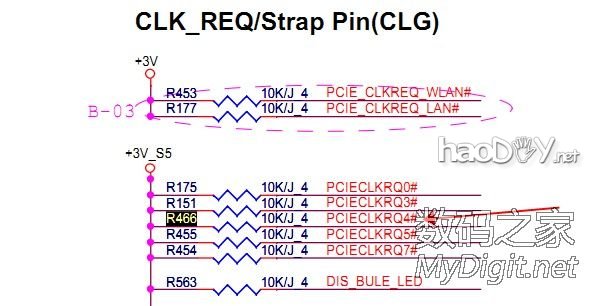

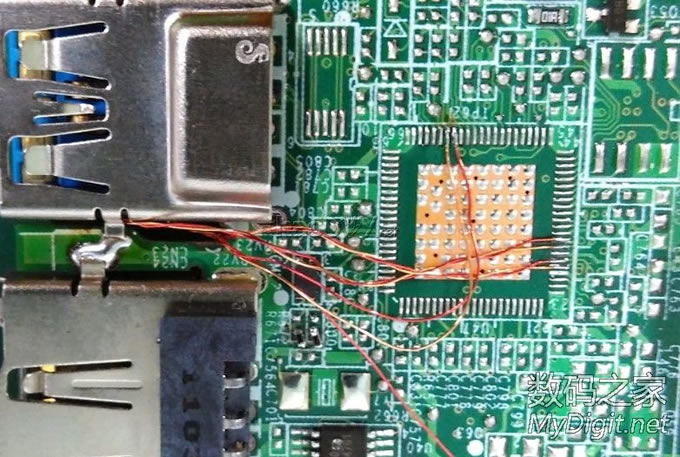

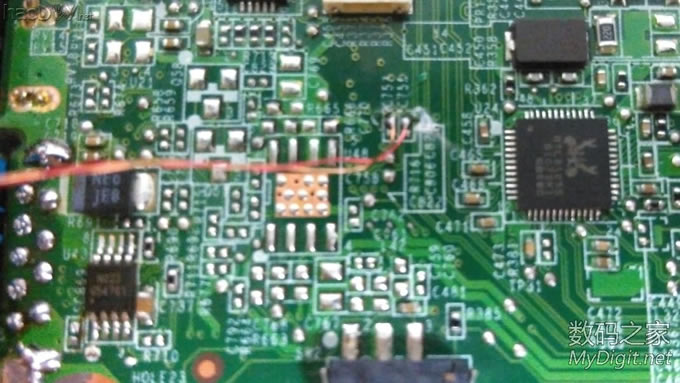

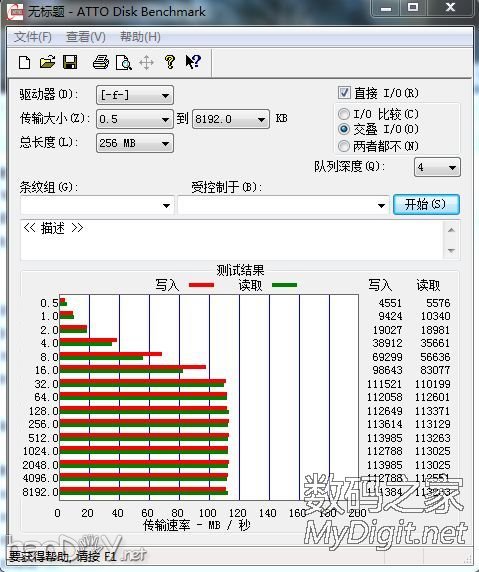

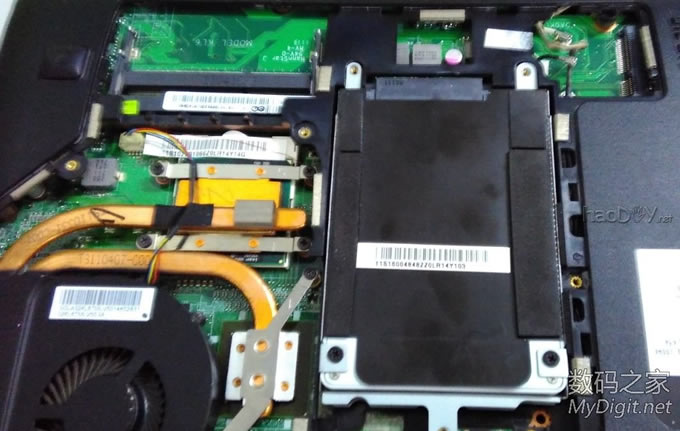

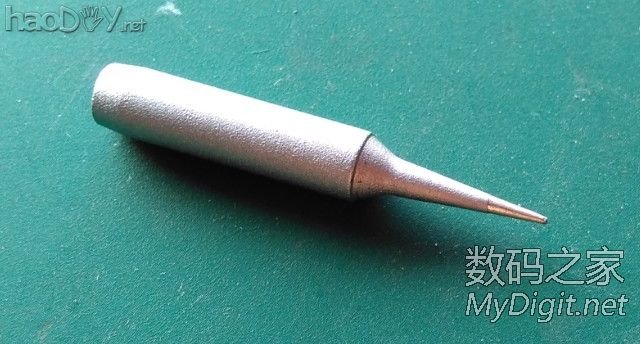

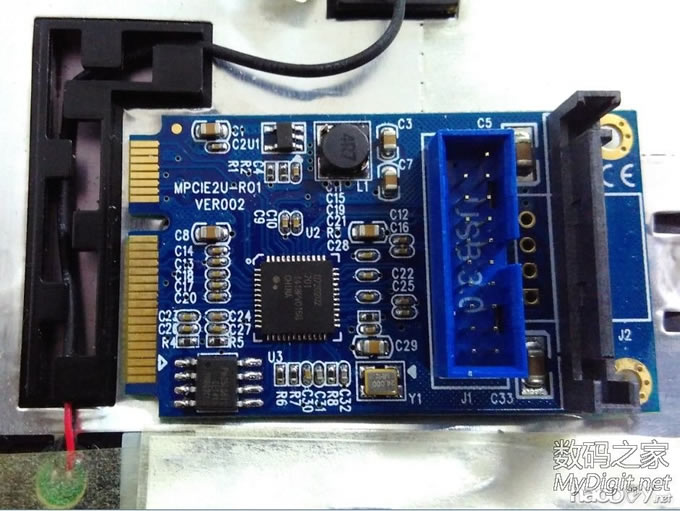

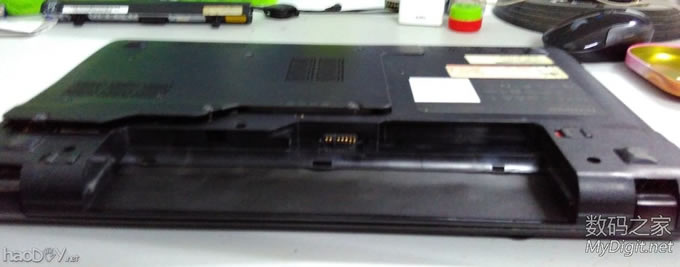

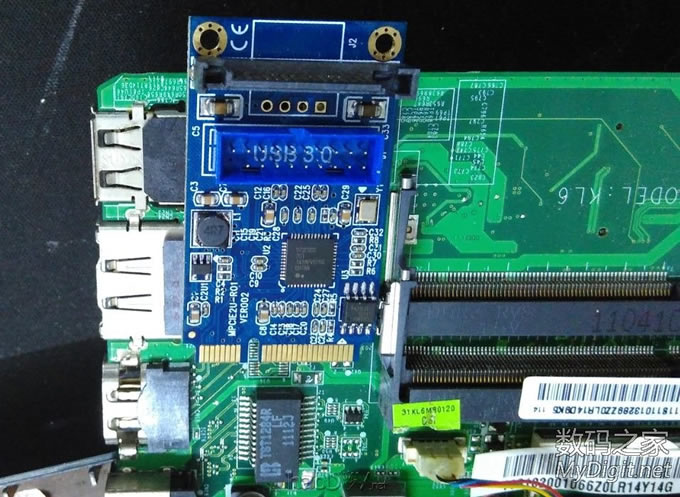

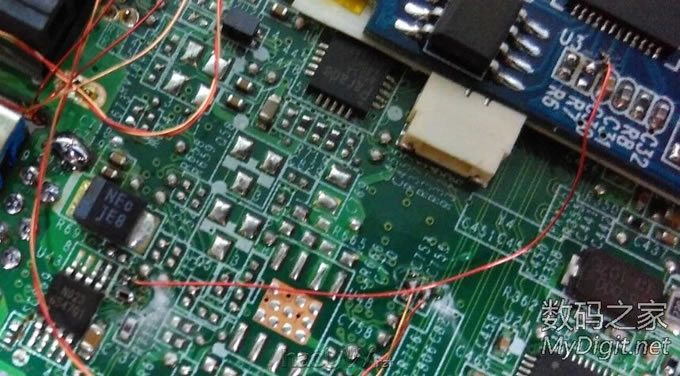

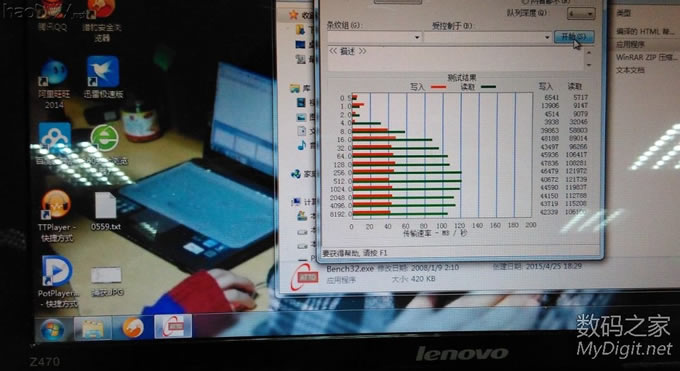

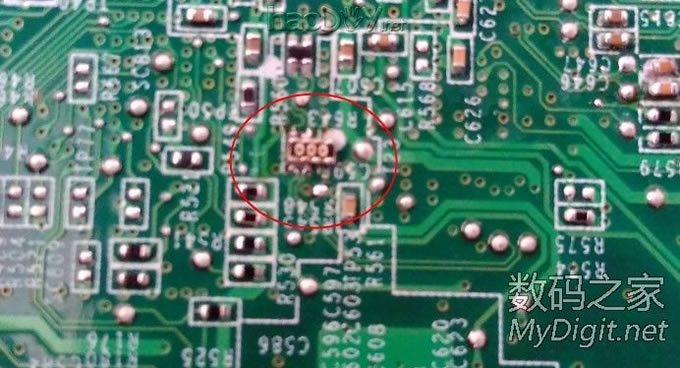

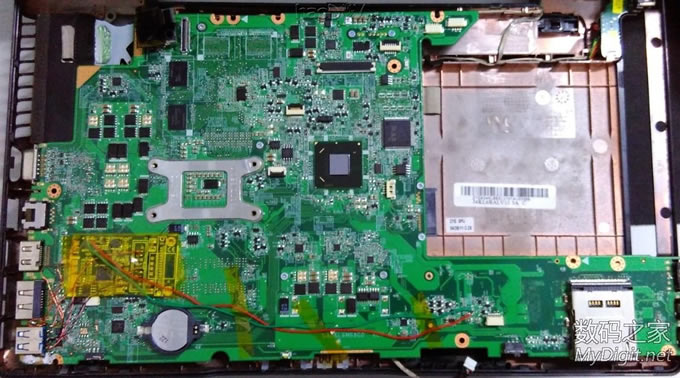

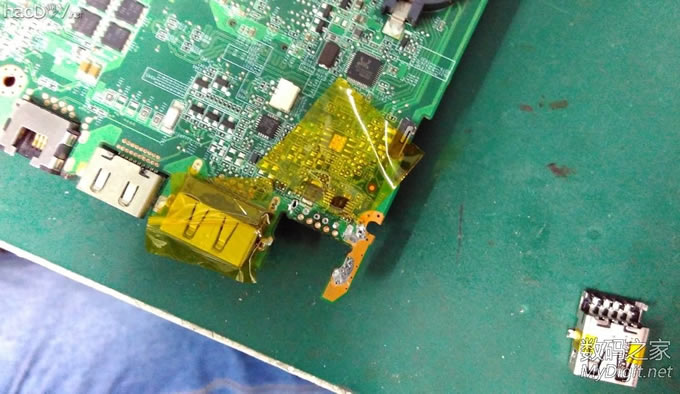

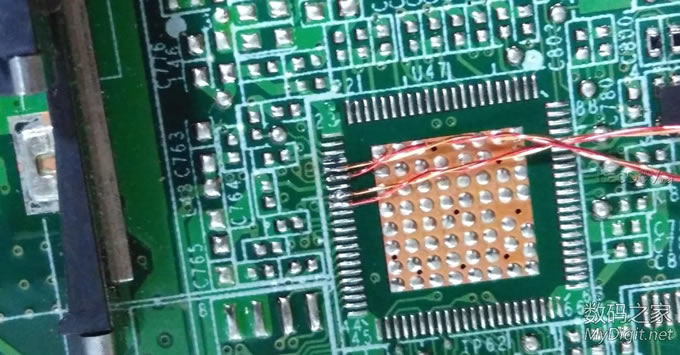

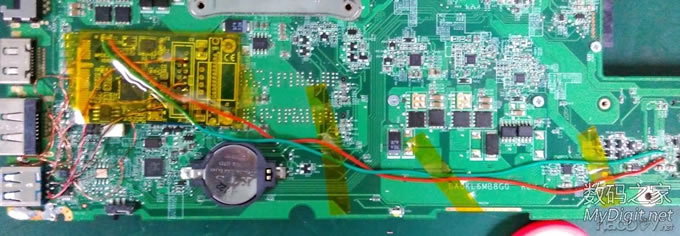

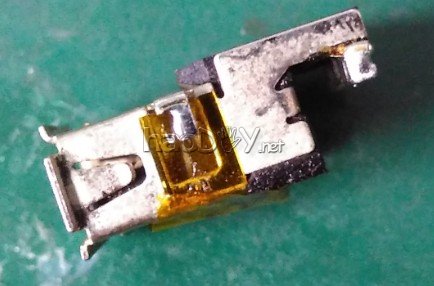

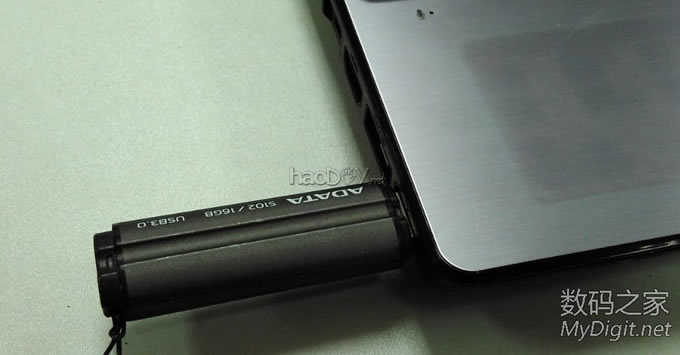

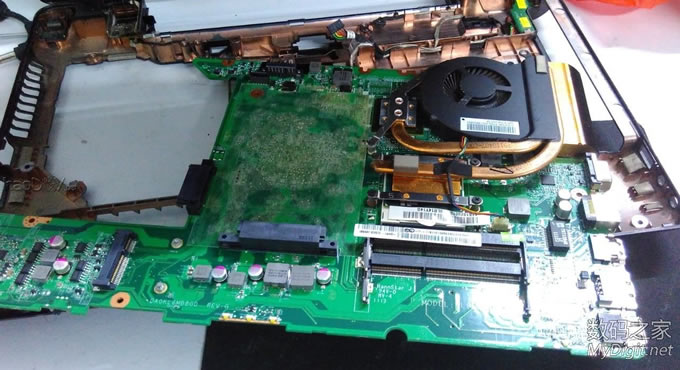

四、技能要求 必须会使用万用表，熟练使用电烙铁、热风枪，能够看懂线路图，线路板上丝印文字。 五、改造过程 1. 材料采购 需要购买USB3.0接口，和mini PCI-E转USB3.0电路板。后者好买，淘宝上有两种；前者还真是买不到，建议大家仔细挑选，本人买了两次也没买到满意的。 这种固定脚位置不对   这个方向不对   这个下沉太多   这个脚位稍有不对，不过可以修改，就它了   四个集合    2. 拆机 Z470需要全拆、只有大致步骤。 正面图片  背面  拆掉电池  拆挡片  掀起挡片  拆掉硬盘  拆掉光驱  拆掉无线网卡  拆掉内存  然后拆掉所有螺丝 拆掉键盘   拆掉A面所有螺丝   侧面用塑料片翘起  注意麦克风排线  拆掉A面后  #p#分页标题#e#拆掉螺丝，取出主板，注意电源线  USB3.0转接卡比较  看来放在正面合适    3. 补料、拆料 首先拆掉USB接口，需要热风枪  用吸锡带清理焊盘  清理后的焊盘  拆下来的USB接口   焊上USB3.0，建议RX和TX对剪断，不要焊在主板上，否则不认USB3.0,    需要补齐TX这一对电容  推荐尖头烙铁   补齐0R排阻   拆掉这两个电阻R671 R672   4. 飞线 建议漆包线双绞、显示器线直接用其双绞线。 飞线漆包线准备   飞线依据，手写  理论依据 这里需要指出CLK_REQ需要飞线     这里指明了RX和TX和CLK的焊盘位置     这里指明了RST和Wake   这里指明了过流检测，亦可不用   接下来根据这个和前面提到的USB母座定义来飞线      3.3V电源飞线    贴上胶带  5. 装机       6. 测试  u盘  富士通硬盘  日立硬盘
