坏笔记本被改成安卓电脑了

时间:2017-10-13 21:27来源:itbbs.pconline.com.cn 作者:jie6791 点击:
本本放在较潮湿的地方受潮了,结果坏了主板和硬盘,在维修成本偏高的情况下(不如买新的),把他拆零件卖掉了,还剩下一个屏幕和外壳,然后又把卖零件的钱买了一些零件改造了这台本本。 联想E430 这个是液晶电视驱动板,山寨液晶电视就是靠他的,解码芯片上自
本本放在较潮湿的地方受潮了,结果坏了主板和硬盘,在维修成本偏高的情况下(不如买新的),把他拆零件卖掉了,还剩下一个屏幕和外壳,然后又把卖零件的钱买了一些零件改造了这台本本。

 坏笔记本被改成安卓电脑了

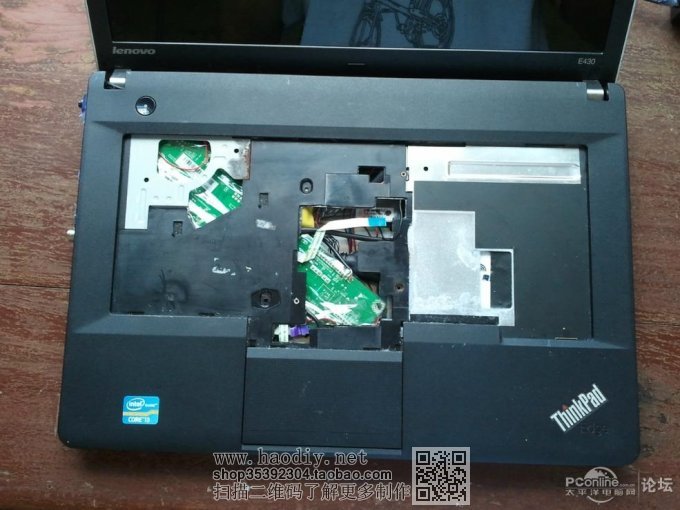

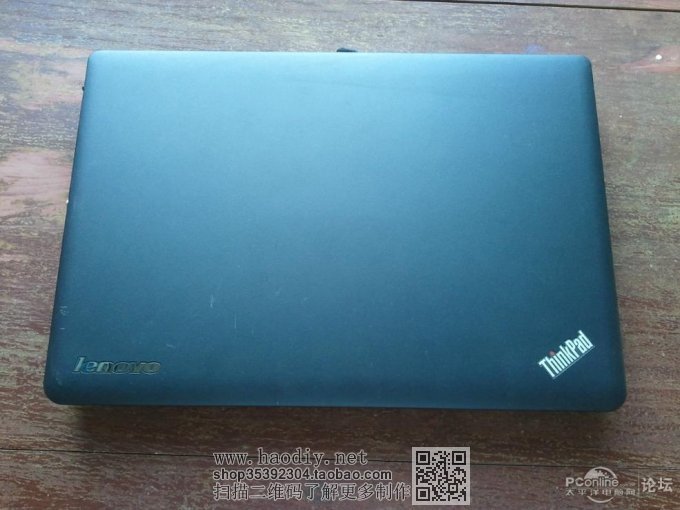

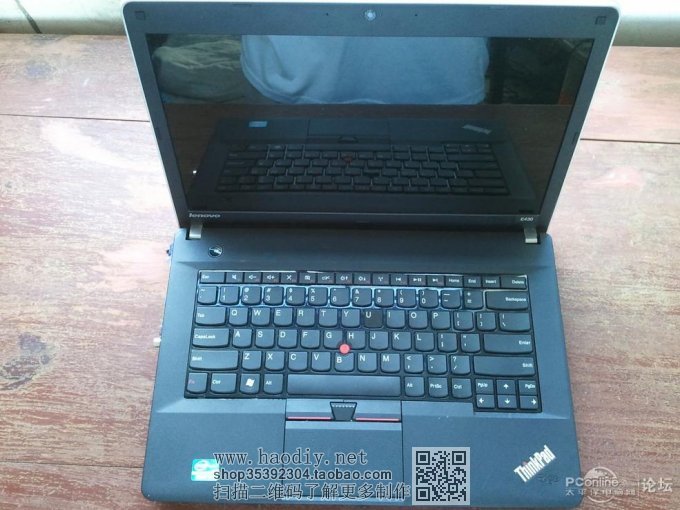

联想 E430
 坏笔记本被改成安卓电脑了



 坏笔记本被改成安卓电脑了
这个是液晶电视驱动板,山寨液晶电视就是靠他的,解码芯片上自己加了一片铝片散热。



 坏笔记本被改成安卓电脑了




 坏笔记本被改成安卓电脑了

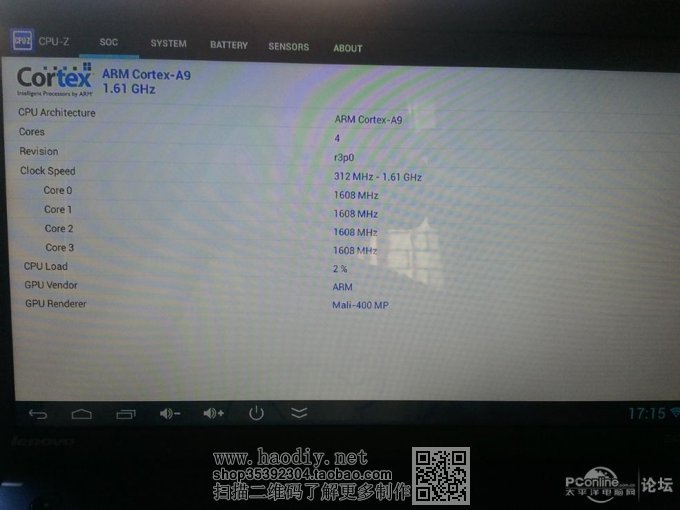

这个是四核2GDDR3内存的安卓播放器

 坏笔记本被改成安卓电脑了

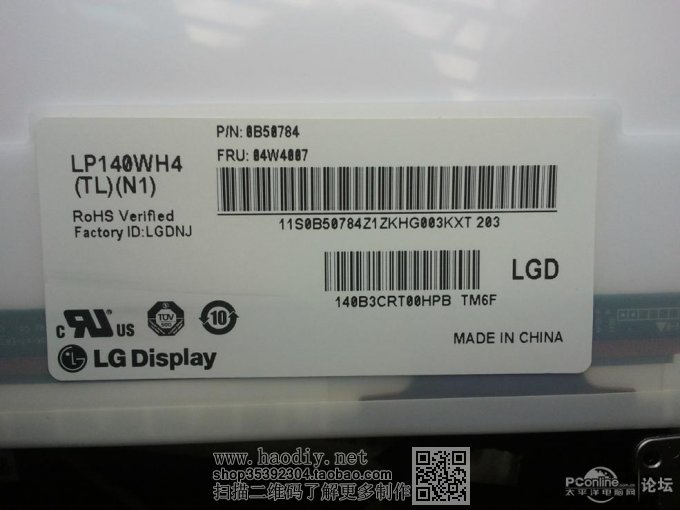

左上角的是我笔记本屏幕的型号

 坏笔记本被改成安卓电脑了

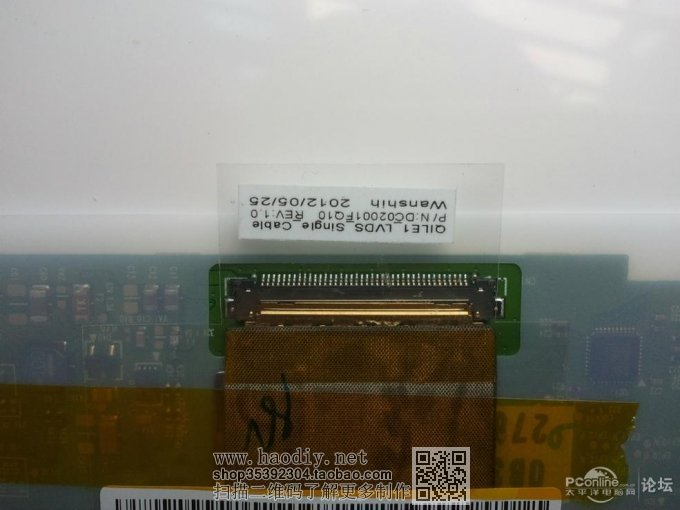

这个是屏幕的插口,使用的是液晶LED通用屏线 LED-IPEX-40P-单6屏线

 坏笔记本被改成安卓电脑了
线全部接好了,试一下机先。



 坏笔记本被改成安卓电脑了

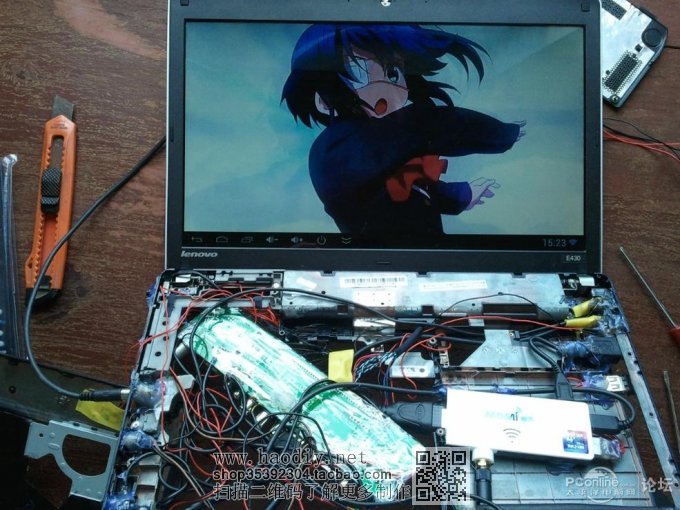

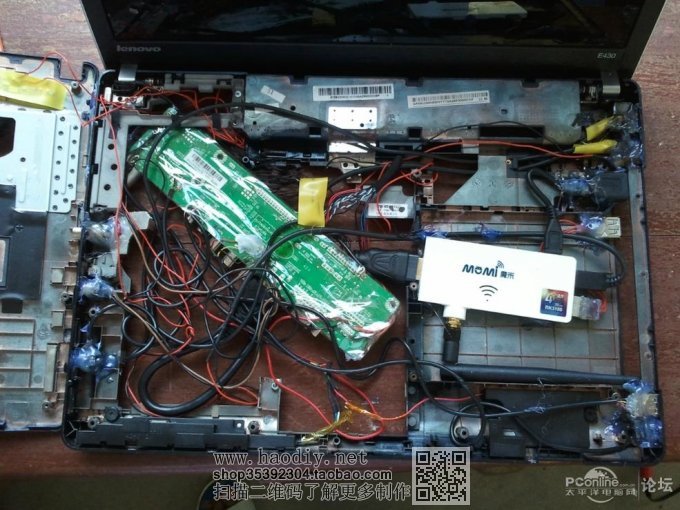

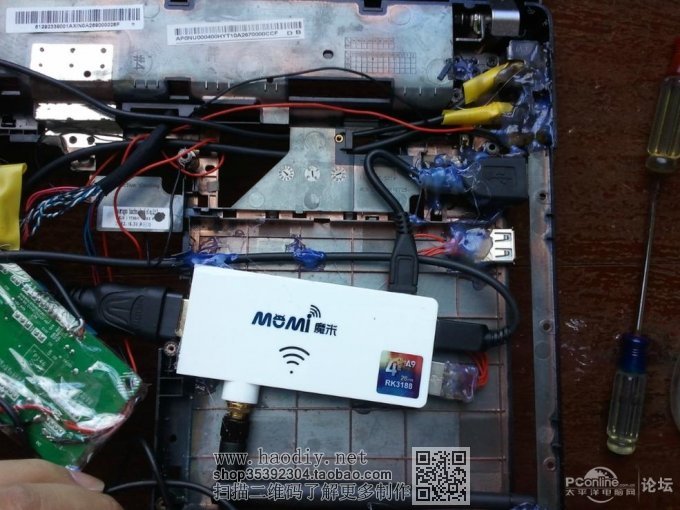

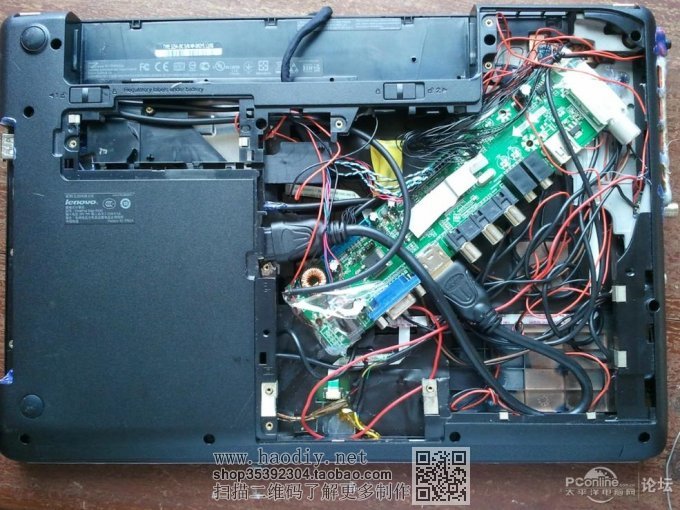

试机OK开始装机了



 坏笔记本被改成安卓电脑了
屏线不够长,只好这样了.


 坏笔记本被改成安卓电脑了

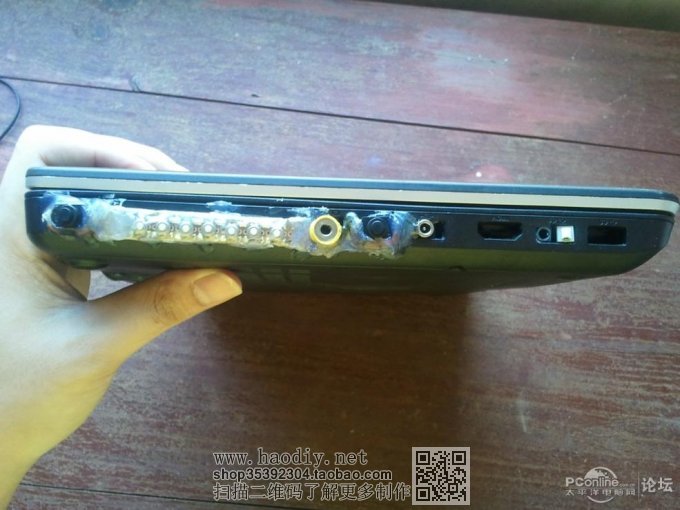

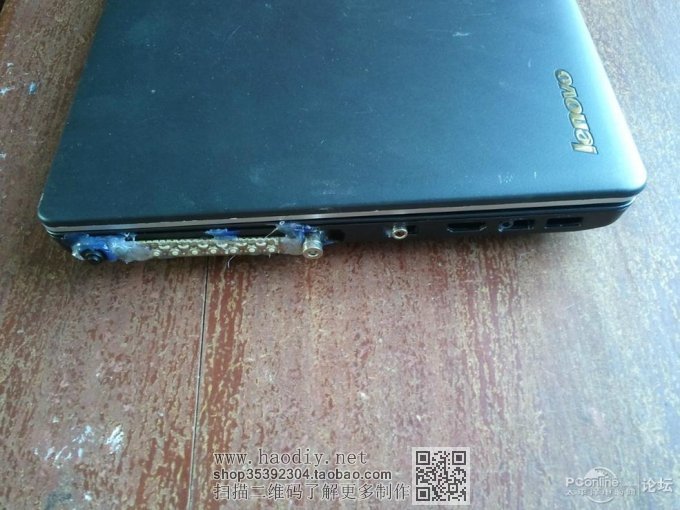

侧面的安卓播放器总开关、电视按键、电源插口、电视天线插口和音频输入插口



 坏笔记本被改成安卓电脑了

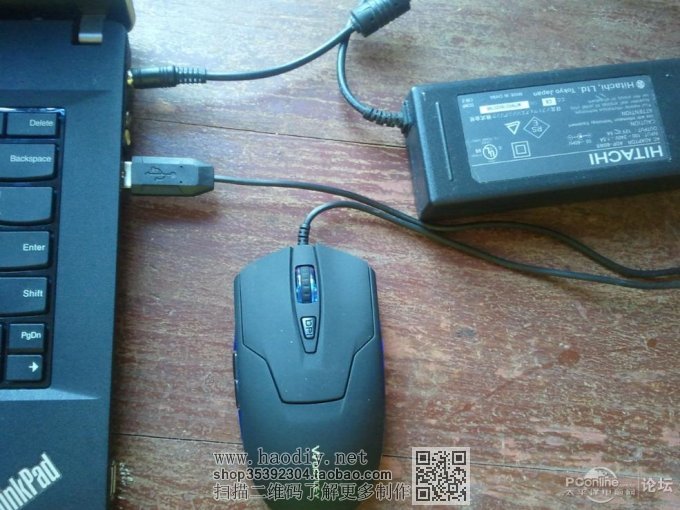

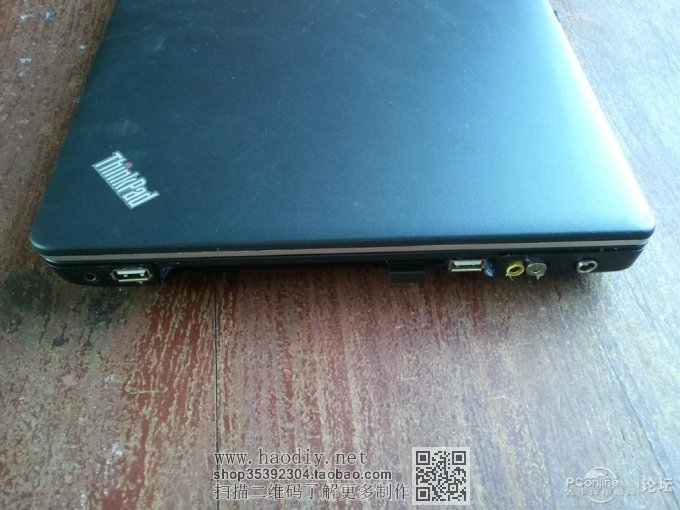

侧面USB接口、DVD机接口、音频输出、无线鼠标接收器




 坏笔记本被改成安卓电脑了
原来的摄像头换成了电视遥控接收器



 坏笔记本被改成安卓电脑了

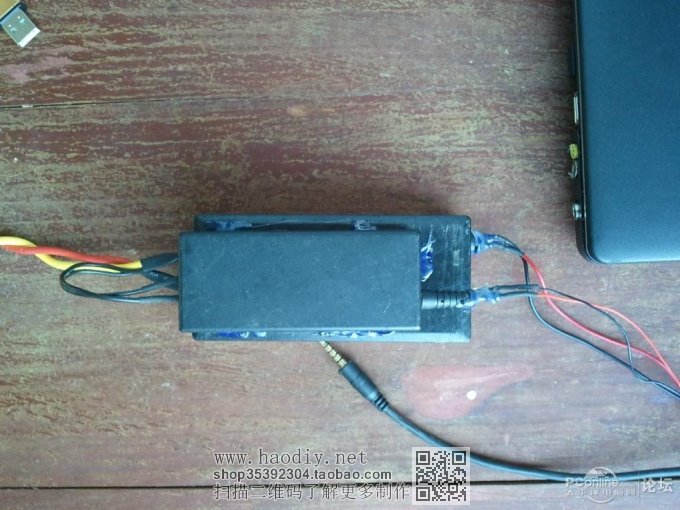

本机专用12V+5V双电源




 坏笔记本被改成安卓电脑了

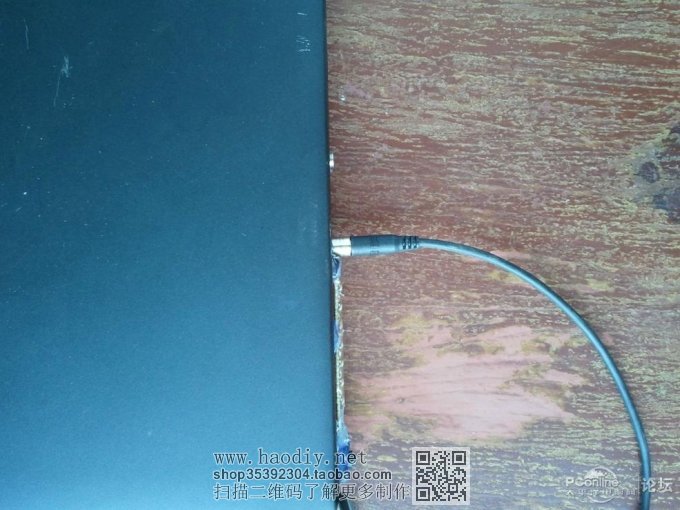

插上电源



 坏笔记本被改成安卓电脑了

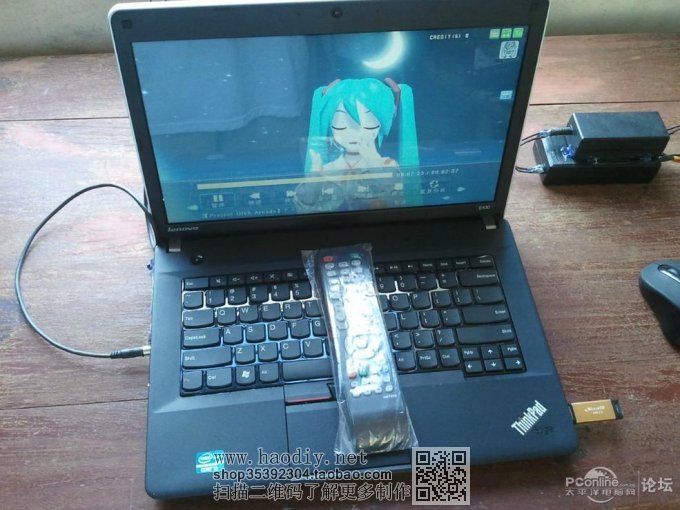

终于正式式机了,这个是电视插U盘放的。


 坏笔记本被改成安卓电脑了





 坏笔记本被改成安卓电脑了

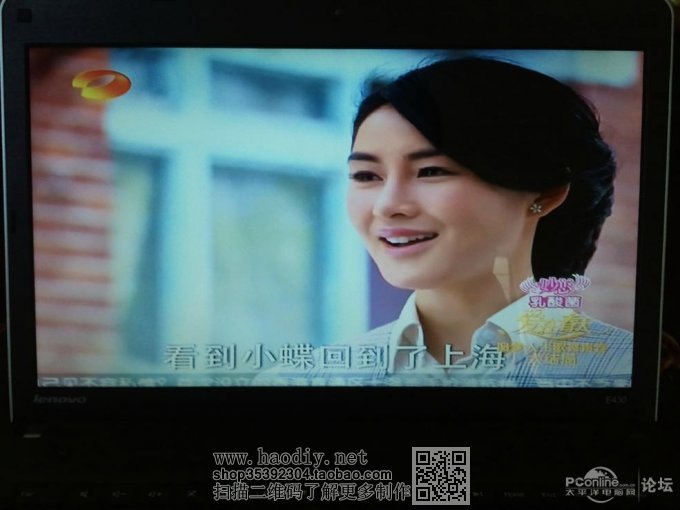

试一下电视模式




 坏笔记本被改成安卓电脑了

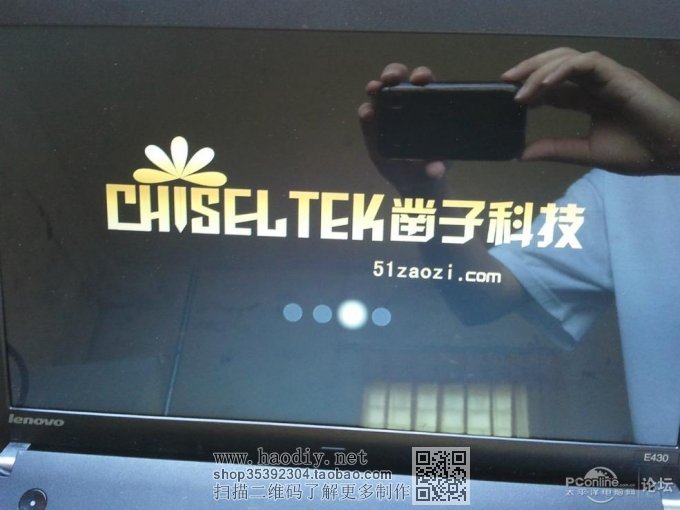

安卓模式开机中......



 坏笔记本被改成安卓电脑了

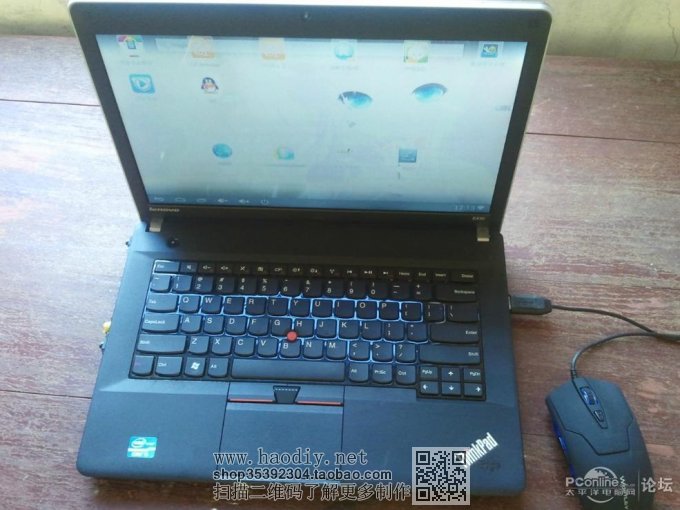

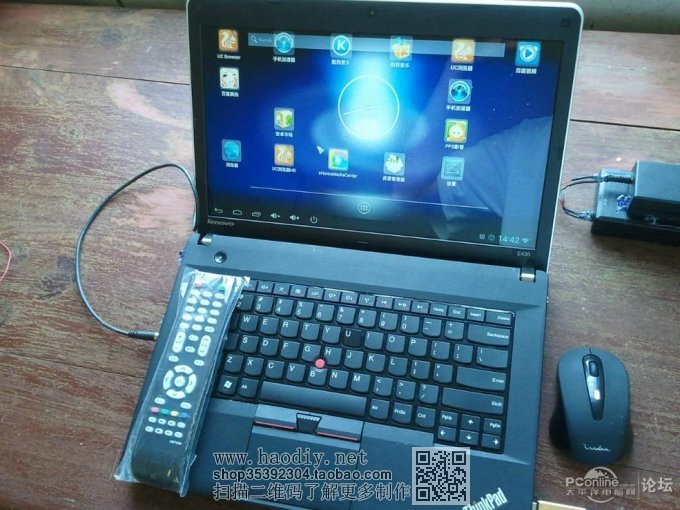

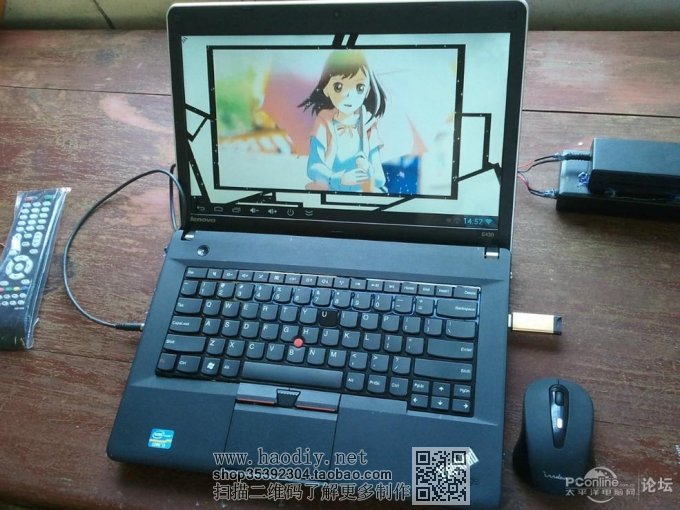

开机了



 坏笔记本被改成安卓电脑了

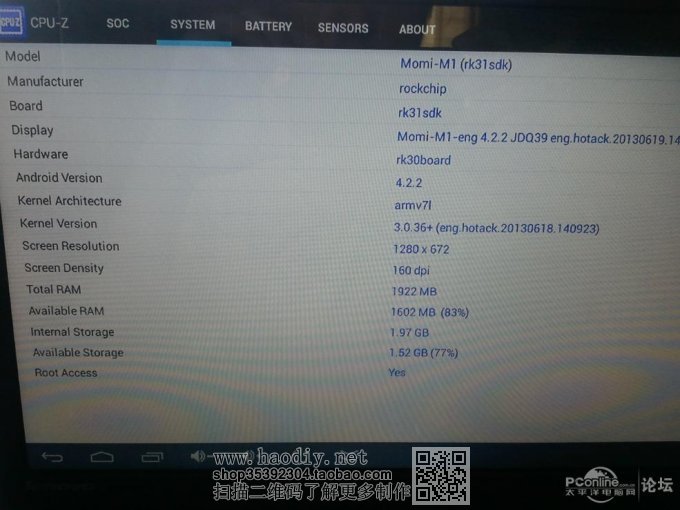

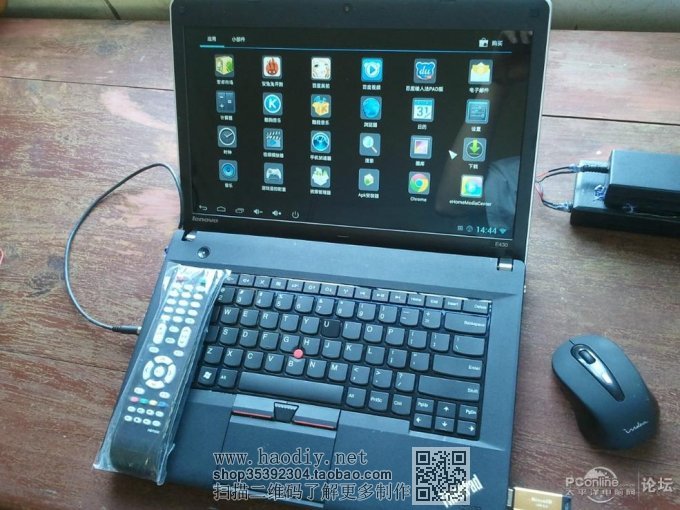

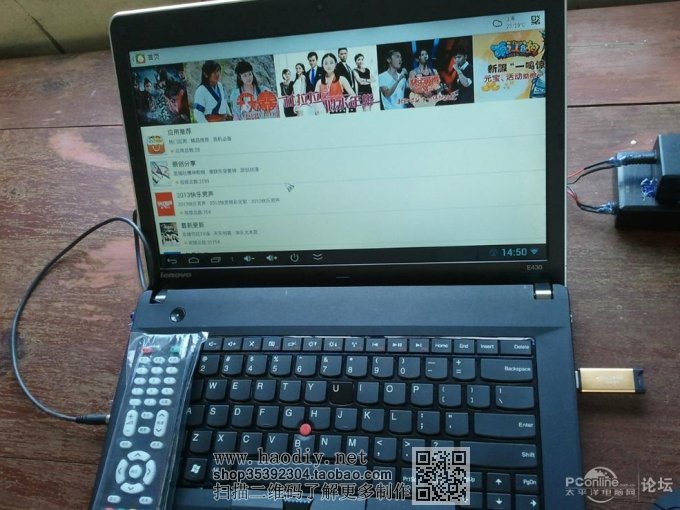

安卓电脑的应用程序列表



 坏笔记本被改成安卓电脑了


 坏笔记本被改成安卓电脑了

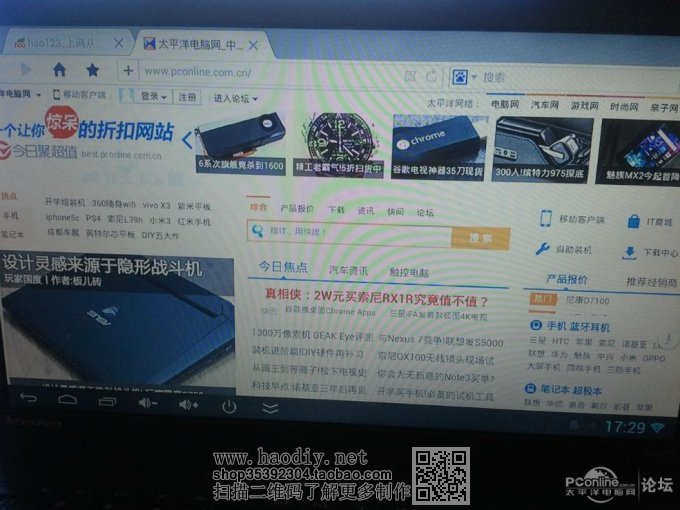

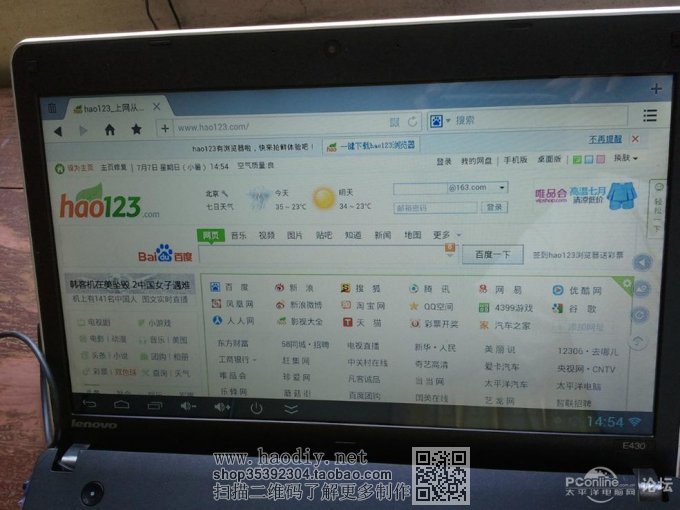

浏览网页OK





 坏笔记本被改成安卓电脑了




 坏笔记本被改成安卓电脑了

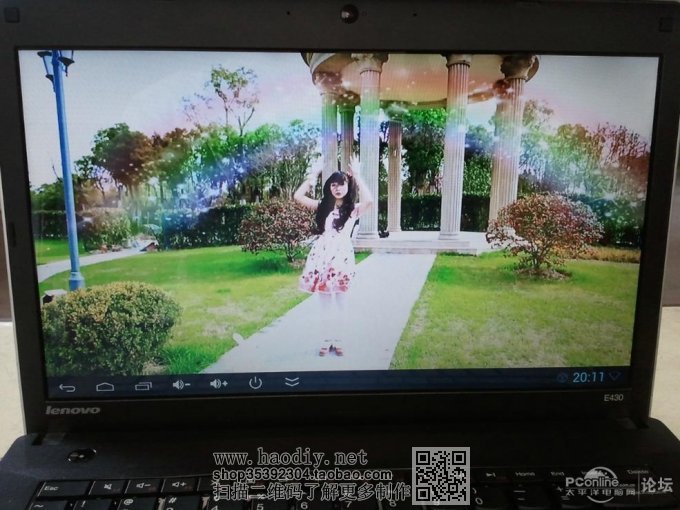

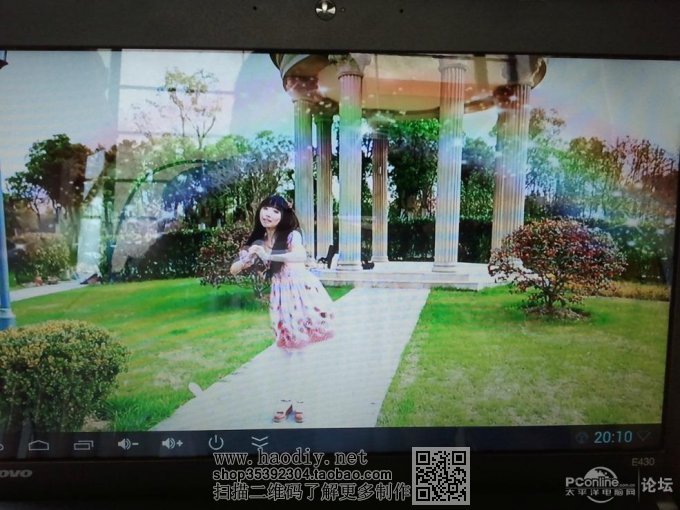

本地文件播放OK



 坏笔记本被改成安卓电脑了

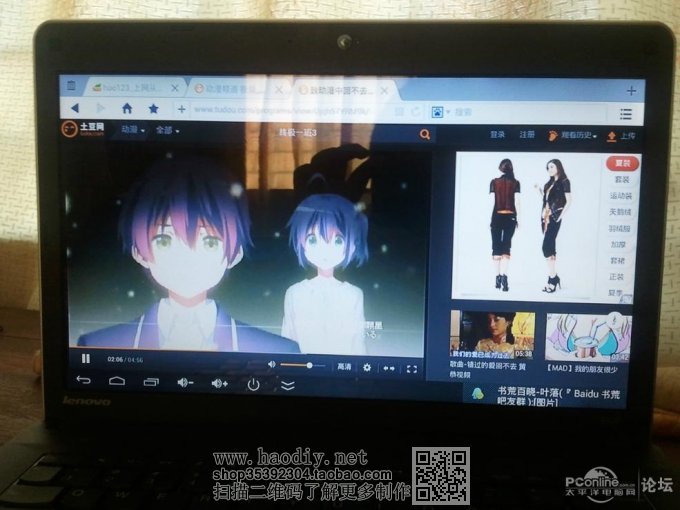

土豆播放OK

 坏笔记本被改成安卓电脑了
PPS



 坏笔记本被改成安卓电脑了




这次改造的主件有三样分别是:笔记本液晶屏幕、万能液晶电视驱动板和安卓播放器三样,本次改造就到这里了不过还有升级的地方还要继续升级改造,比如把电池加上去让本本拥有待机能力就更接近笔记本了。

再次进行升级改造,本本的电源改装完成。

 坏笔记本被改成安卓电脑了

完成内置电池了,不接外部电源也可以使用了。

 坏笔记本被改成安卓电脑了

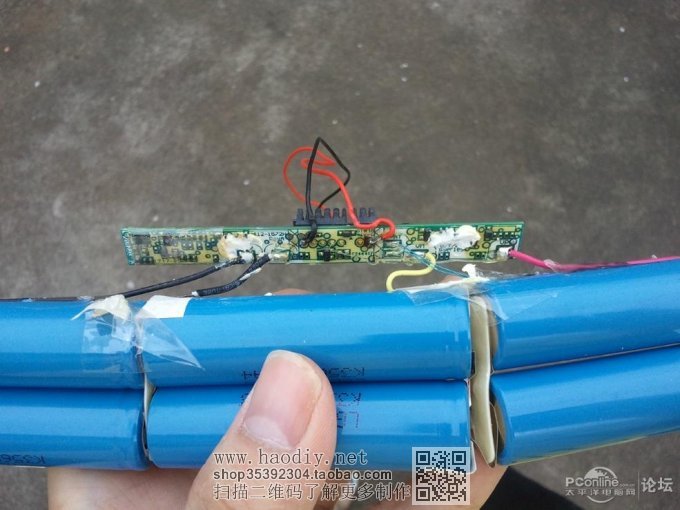

这个是原本本的电芯,6颗18650电池。
 坏笔记本被改成安卓电脑了

 坏笔记本被改成安卓电脑了

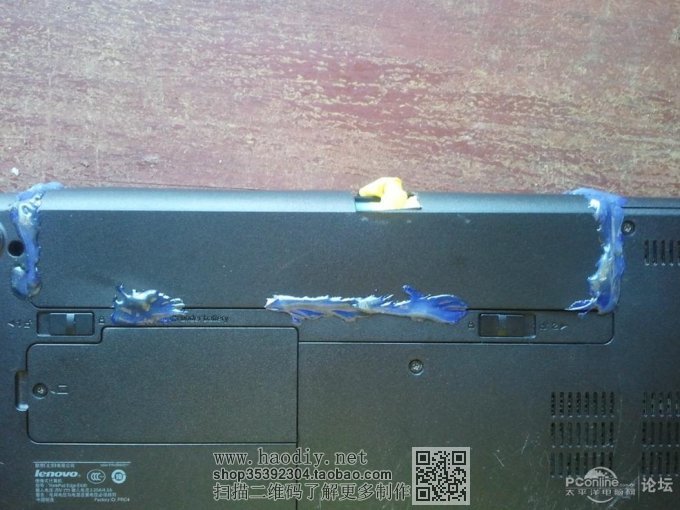

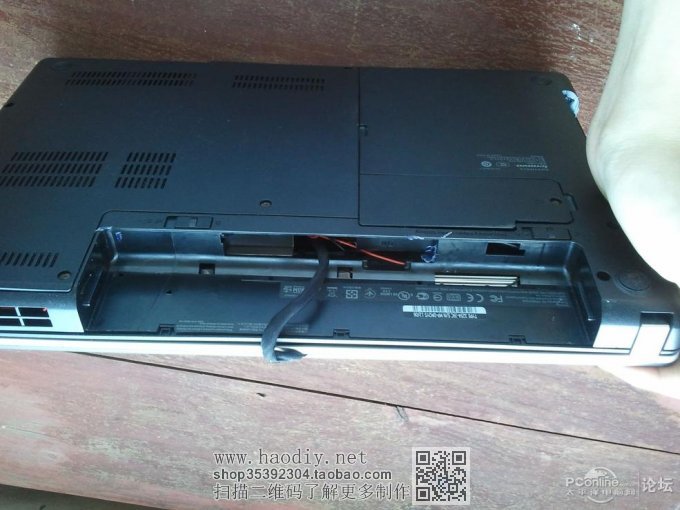

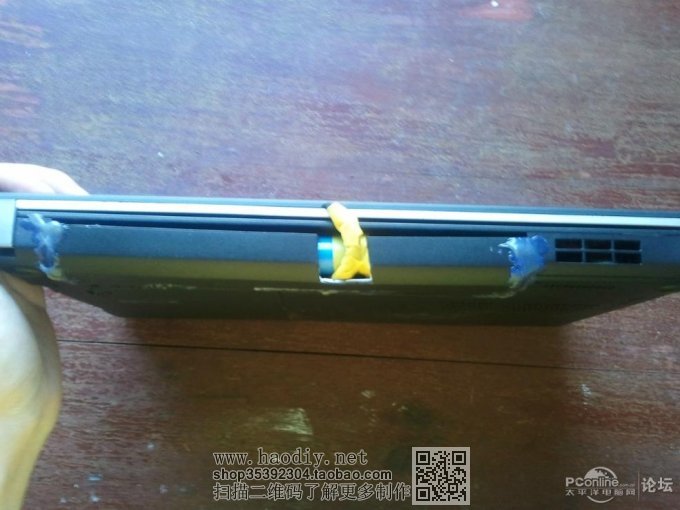

电池被封装回这里了
 坏笔记本被改成安卓电脑了


机子的供电线路也进行了升级改造,现在只要一个12V的电源适配器就可以使用了,同时可以对机子进行充电。充满电马上进行待机测试(打开PPS看电视)机子可以使用2小时20分,机子续航时间可以达到两个小时。
 坏笔记本被改成安卓电脑了

控制面板增加了电池开关和电脑内置扬声器控制开关(插耳机时可以关闭扬声器)。
 坏笔记本被改成安卓电脑了

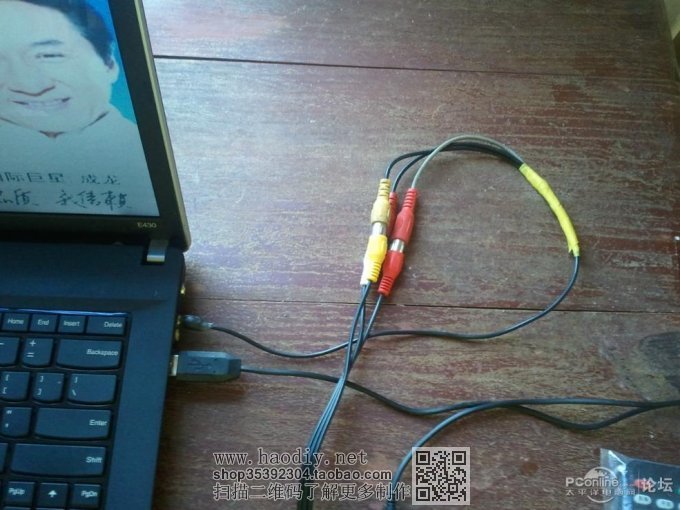

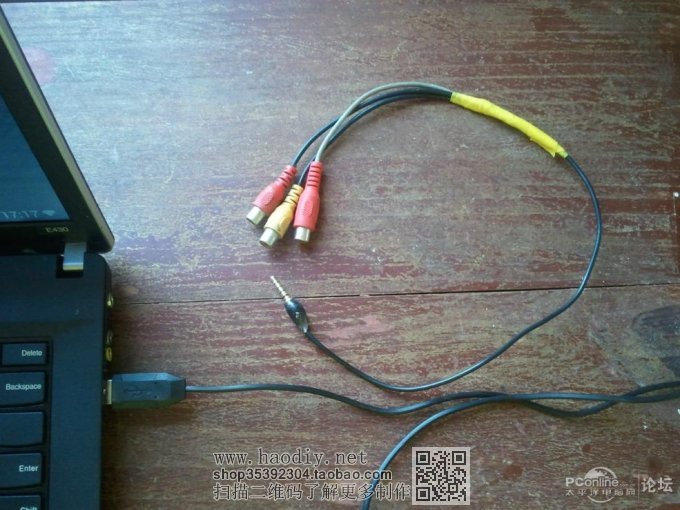

这个是插DVD和电视机顶盒的外接线

 坏笔记本被改成安卓电脑了

首先用电视遥控转到视频模式

 坏笔记本被改成安卓电脑了

插上DVD机

 坏笔记本被改成安卓电脑了

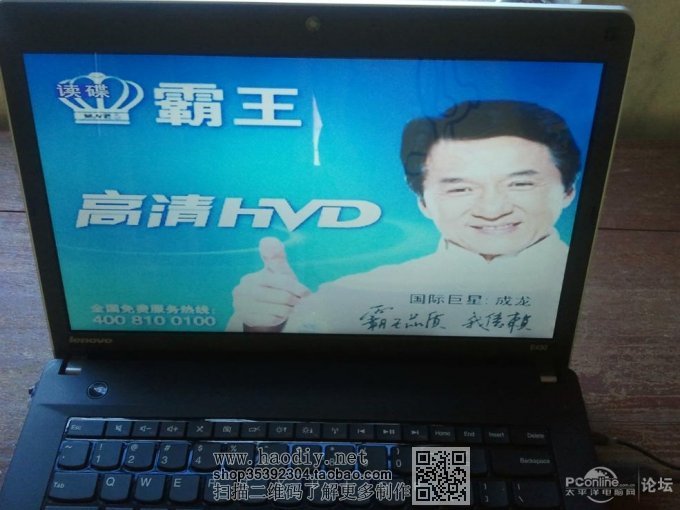

读碟中......

 坏笔记本被改成安卓电脑了

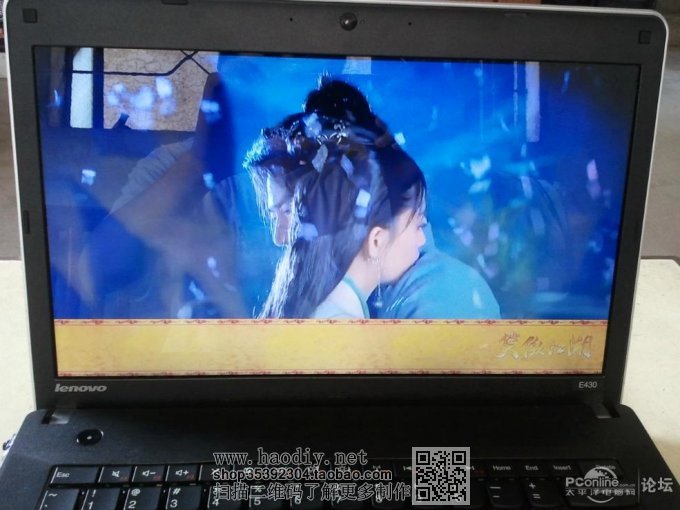

可以看碟了
 坏笔记本被改成安卓电脑了

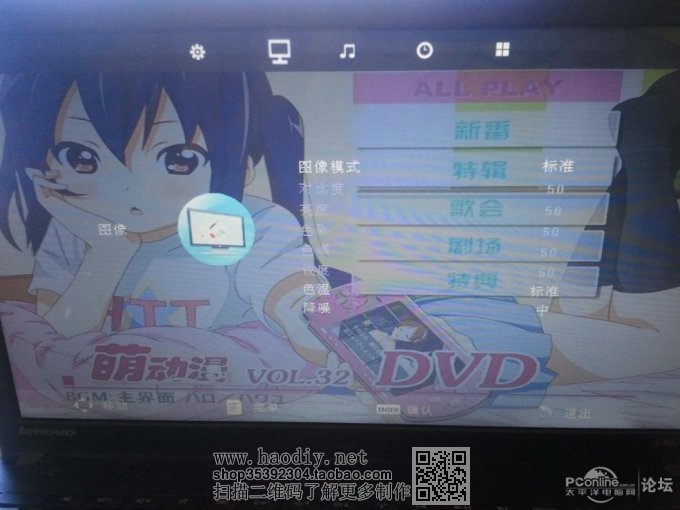

这个是电视的菜单

 坏笔记本被改成安卓电脑了

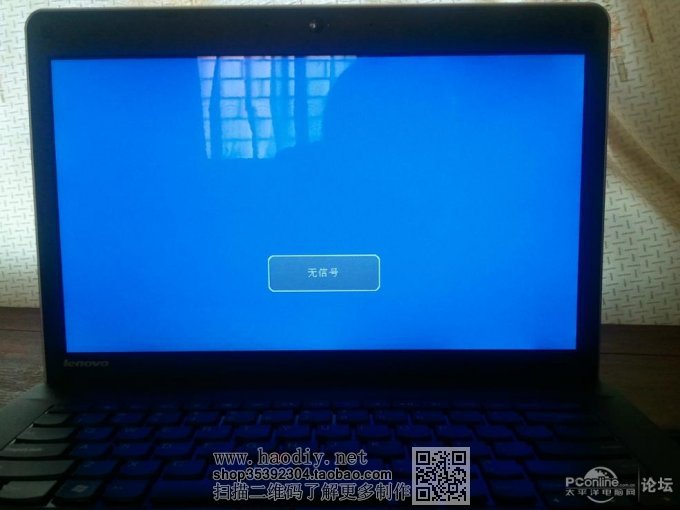

电视处于无信号输入时是的状态

 坏笔记本被改成安卓电脑了

 坏笔记本被改成安卓电脑了
