序言 写在开头 之前给儿子买了台挖机六通道的，不能单独控制大小臂和挖斗不好玩，店里面卖的一两百的评价也不咋地，于是萌生了自己做一台的想法。当然我的原则不变，依旧是低成本（相对而言，你要非抬杠我也没话说  ）第一章 底盘打造 网上搜了很多底盘，从性价比等综合情况来看，我选择了下面这款作为参照，实际节约成本超过一百大洋，代价就是没有成品美观～不过我可以根据需要加减各种模块，这是成品底盘所不能比拟的～ 首先找一块废旧亚克力做模具，打孔定位

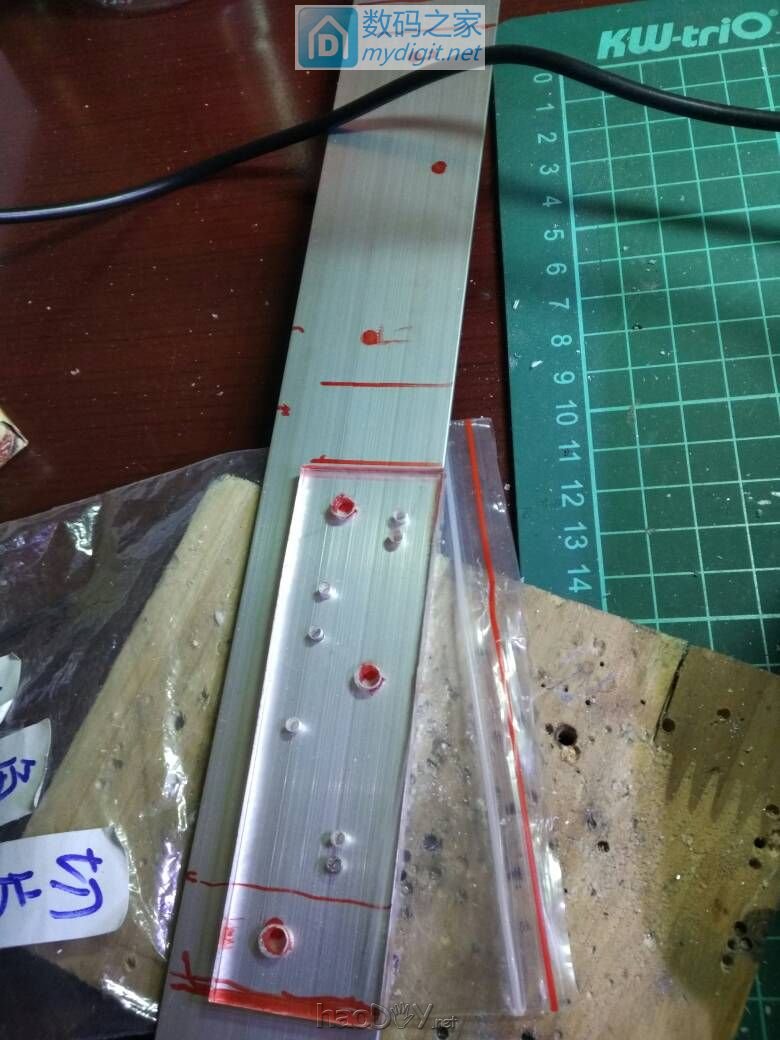

用做好的亚克力模具在吕条上定位

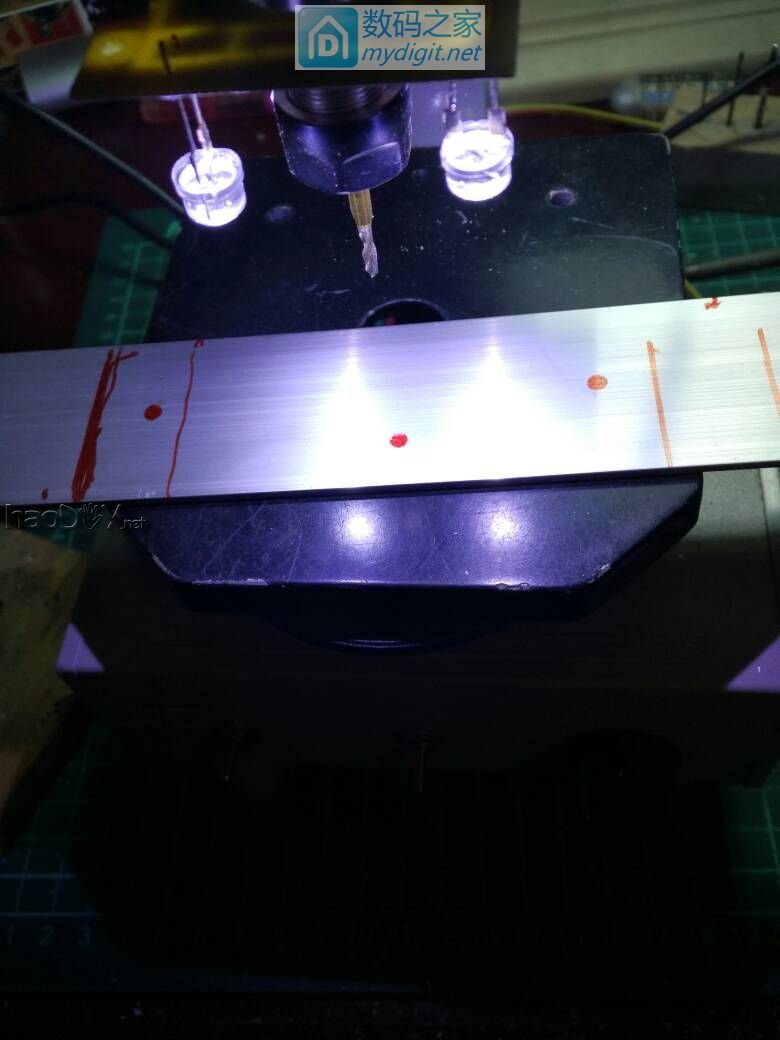

钻孔
试装看看效果

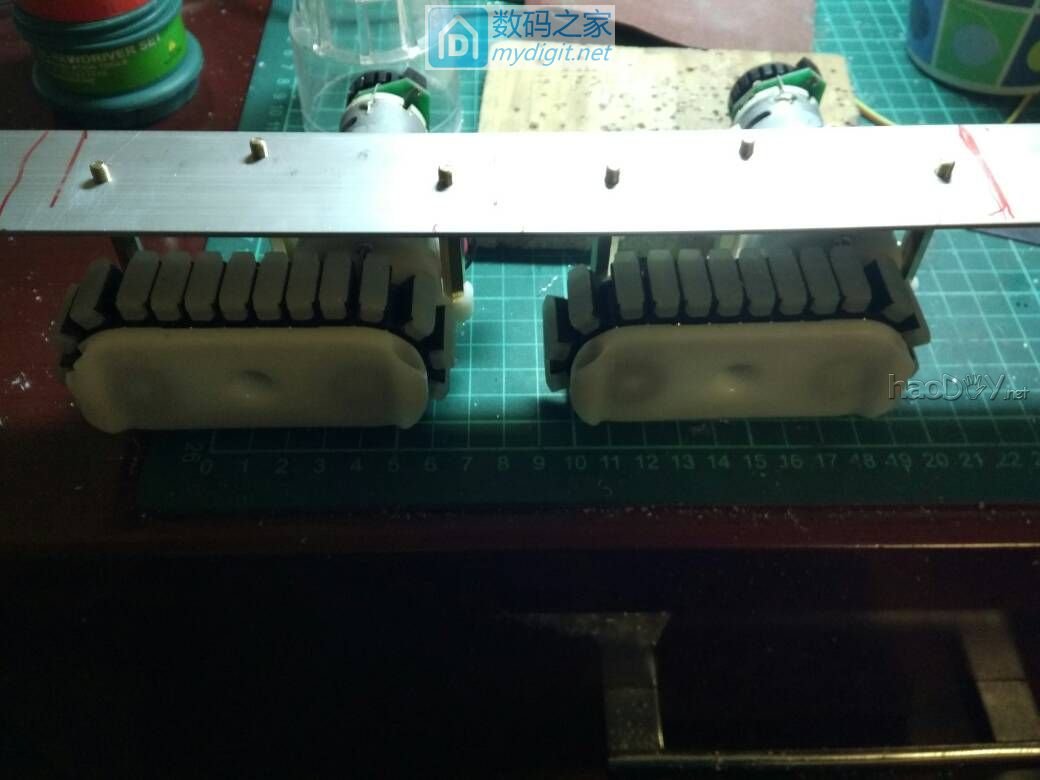

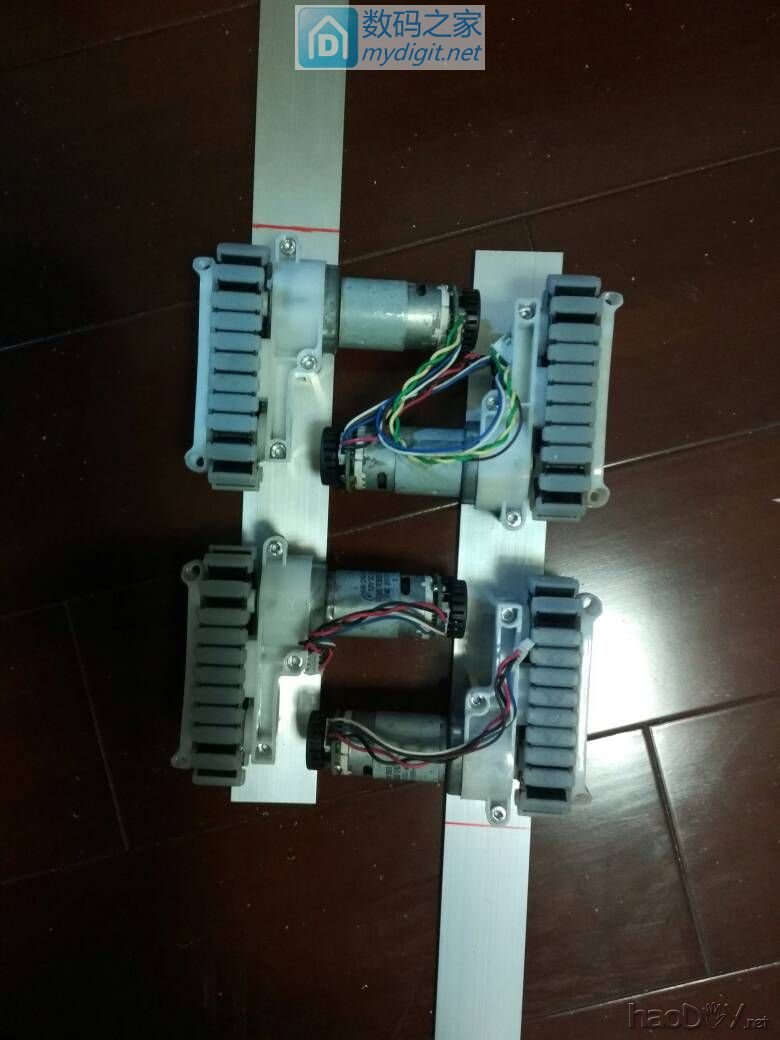

两根都装上，在需要裁剪的地方做上记号

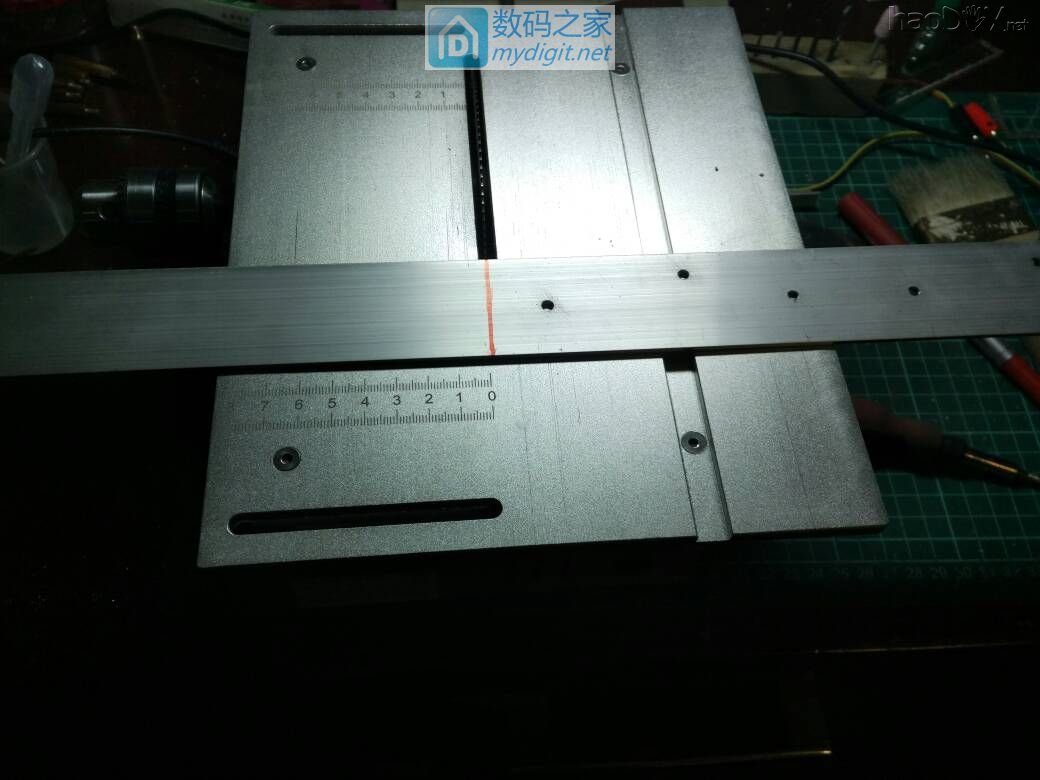

台锯切割

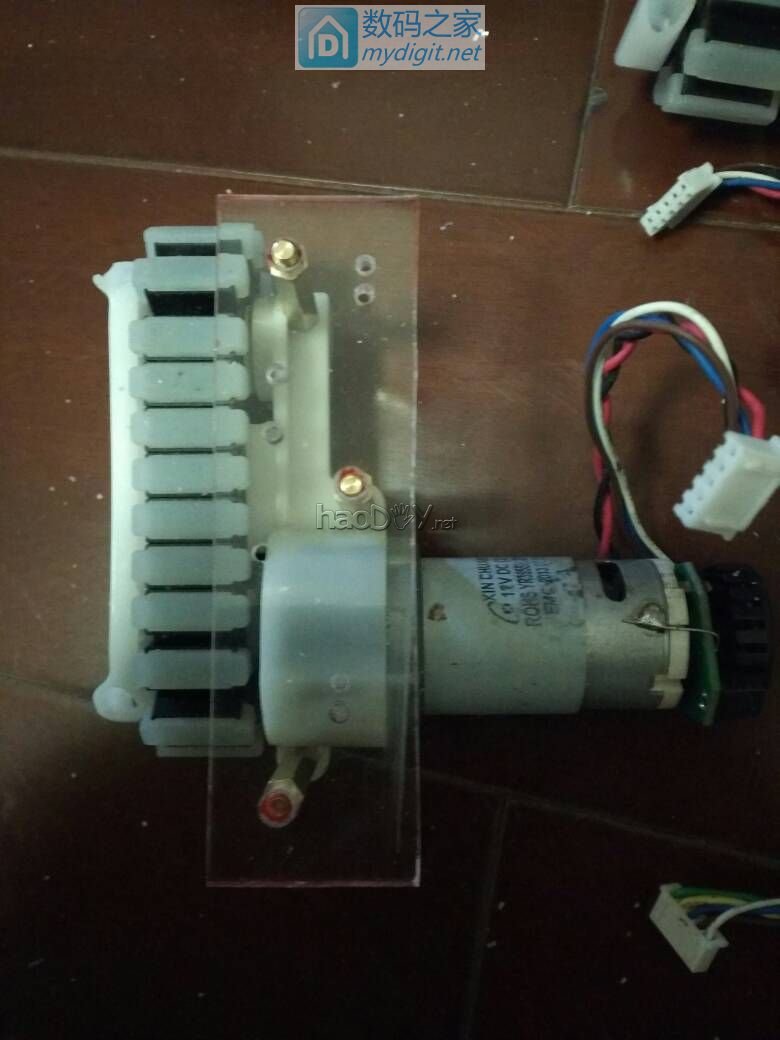

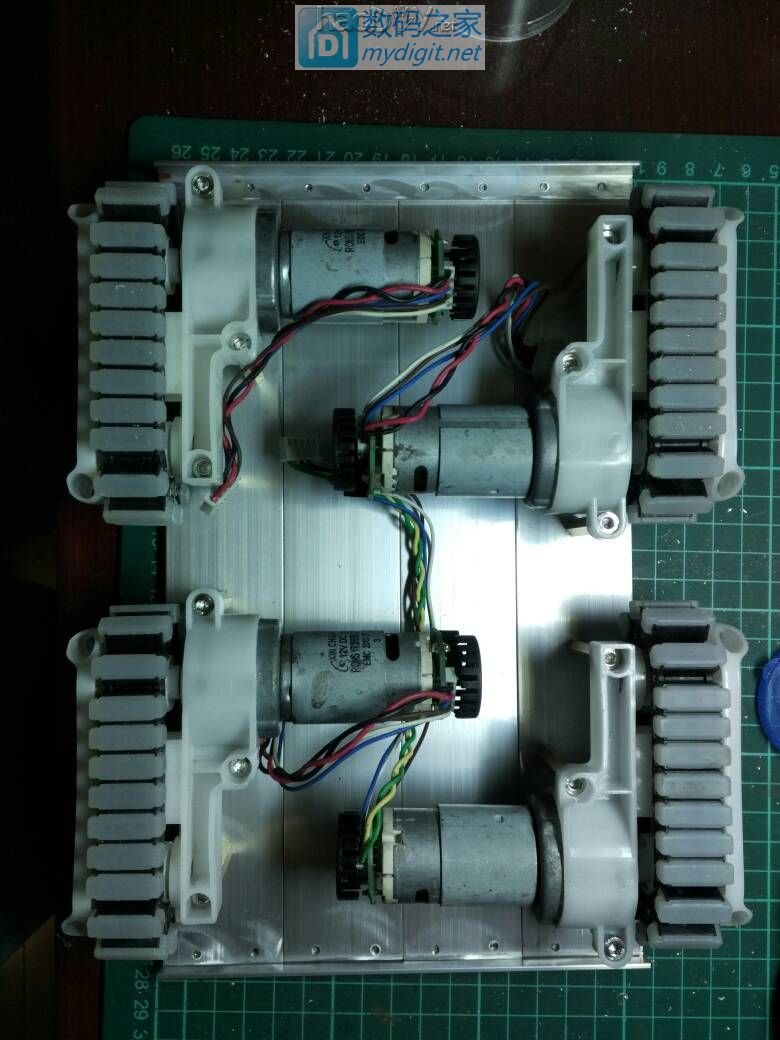

四个电机都装上的样子

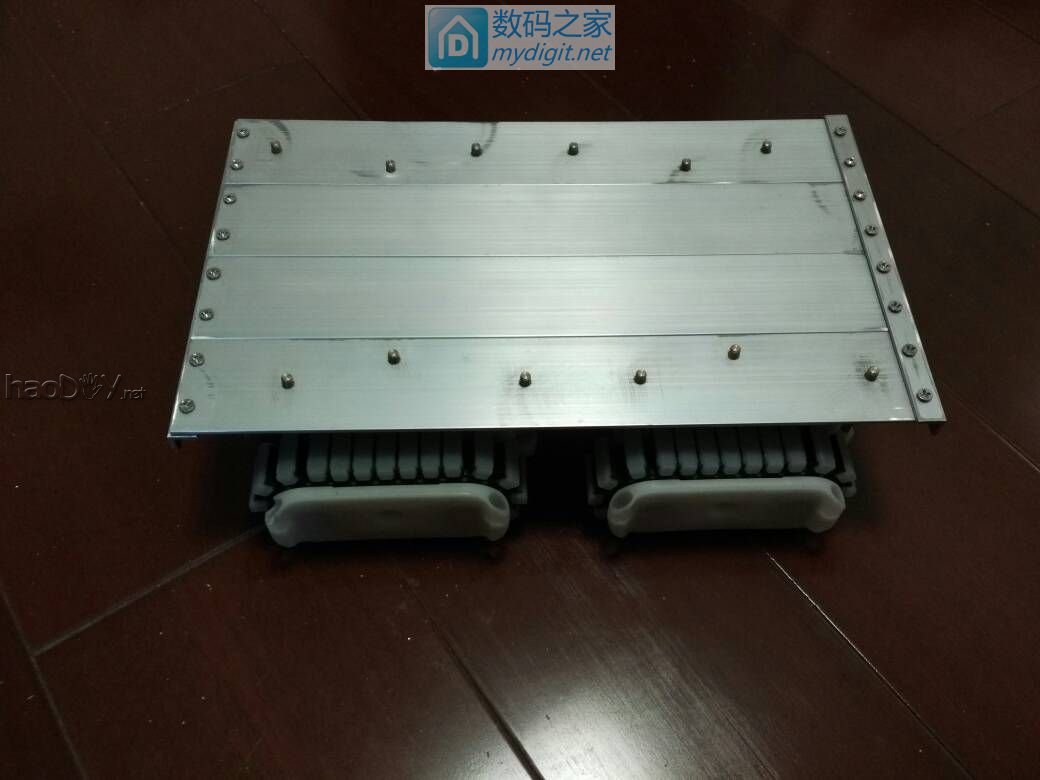

正面

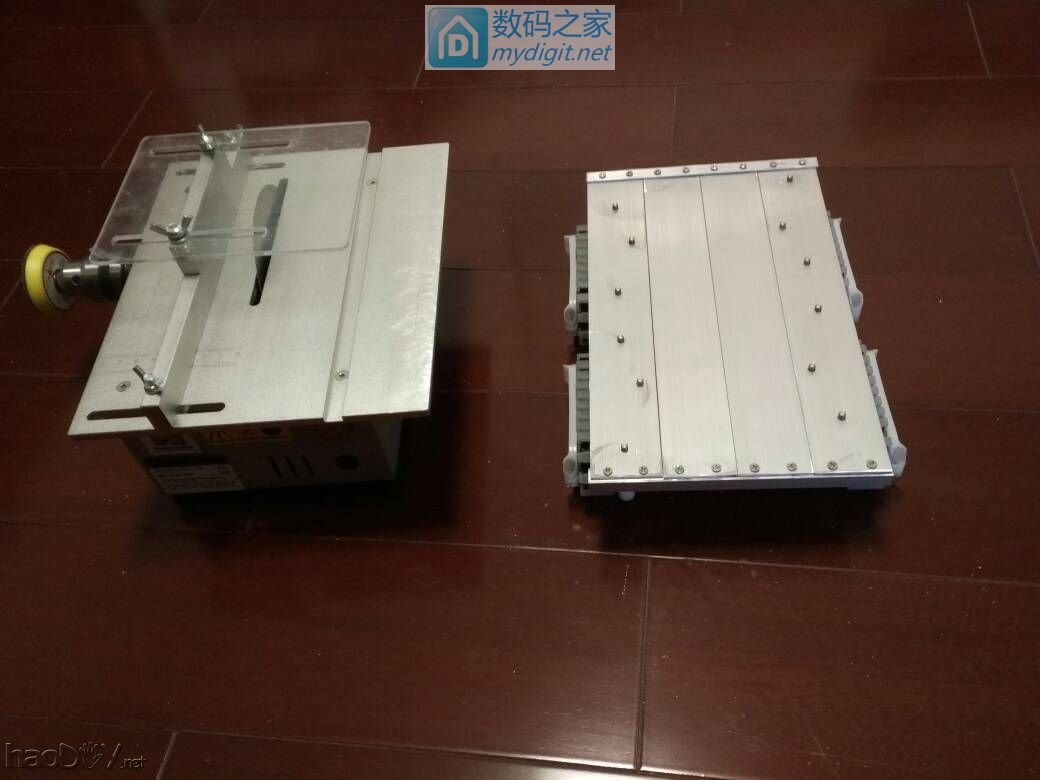

和台锯比较一下大小，有人说这是移动板凳，看来是不小

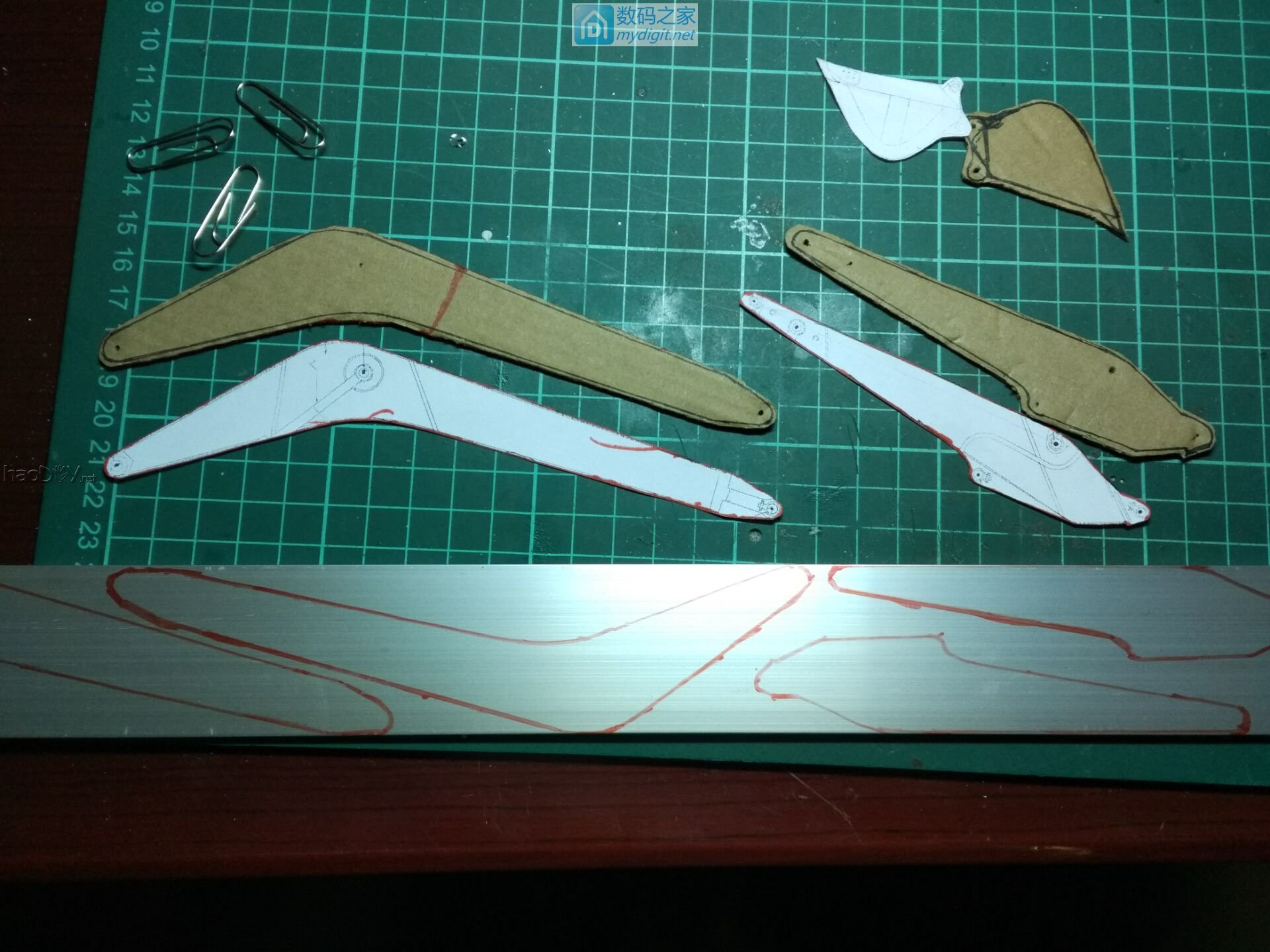

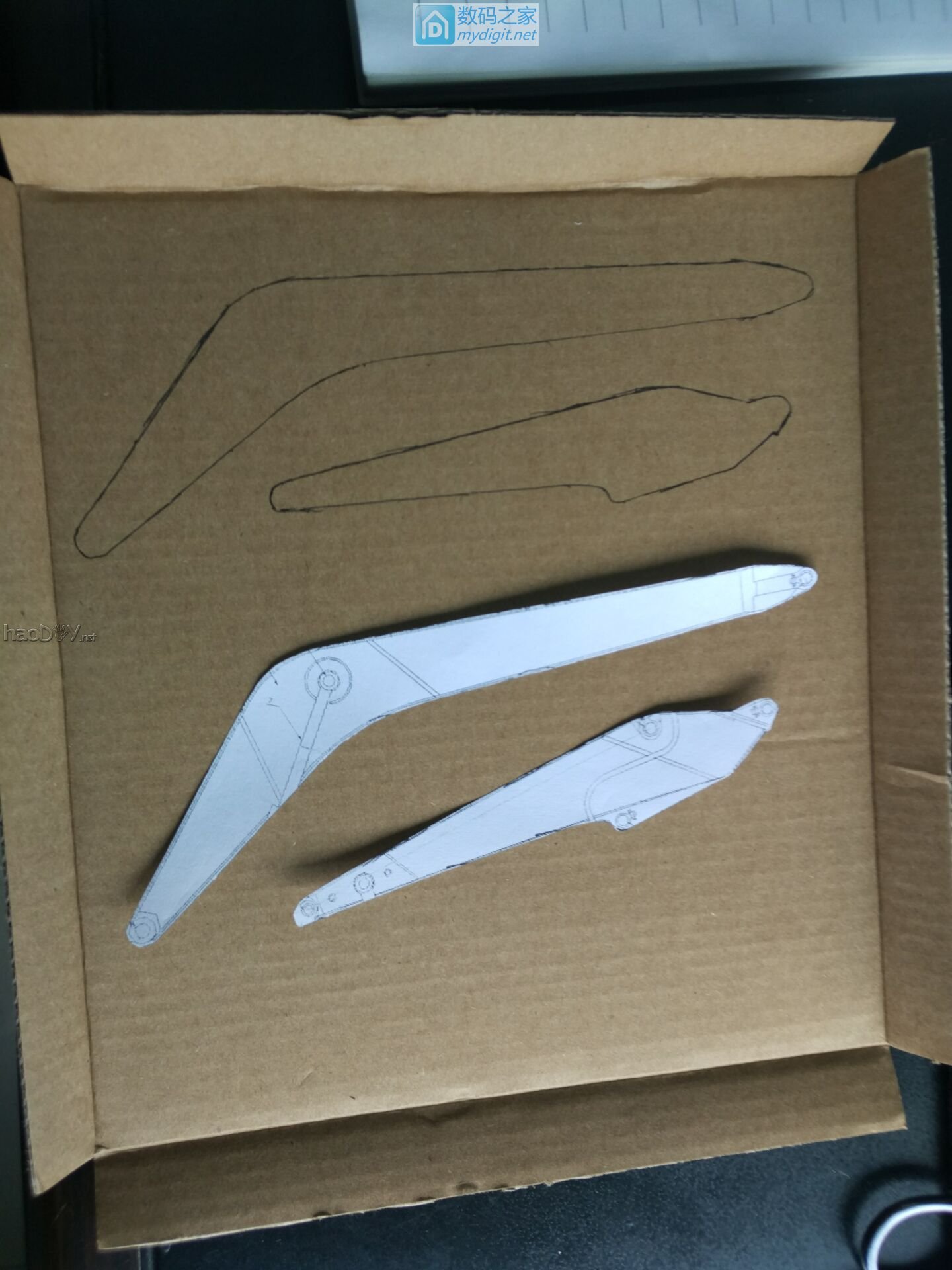

未完 第二章 挖臂挖斗 其实这个是真正最先开始制作的，为啥要在这里强调一下呢，后面就知道了， 这个做小了，有点不协调，不管那么多了，先用着，回头再改进~ 首先还是制模，打印出来用瓦楞纸剪出模型

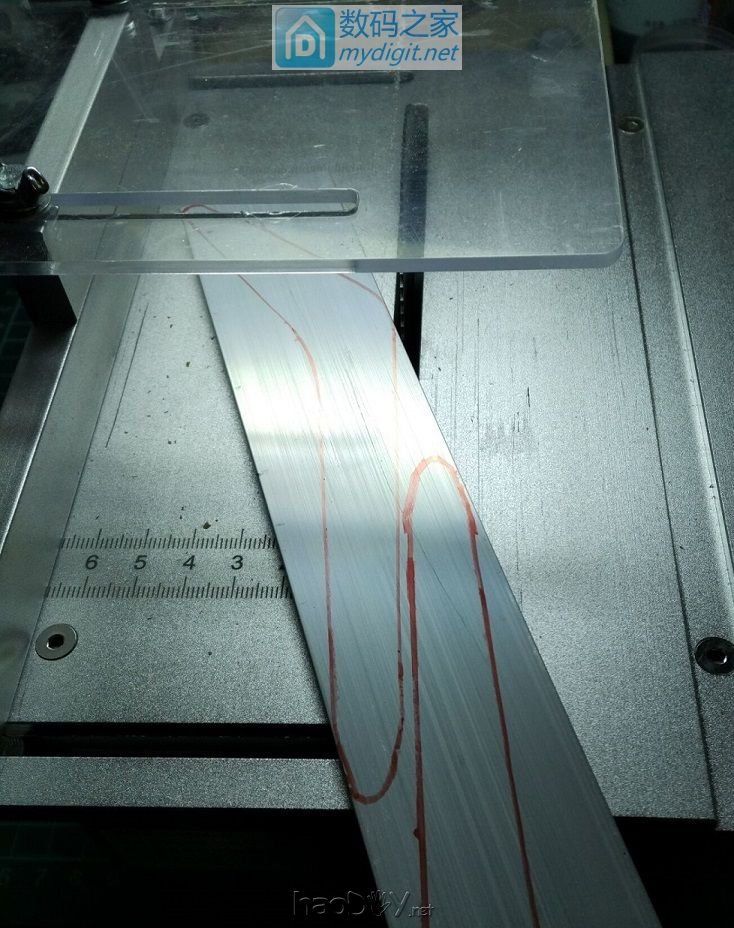

将模型按在吕条上面，画出切割线
上台剧，切直线部分

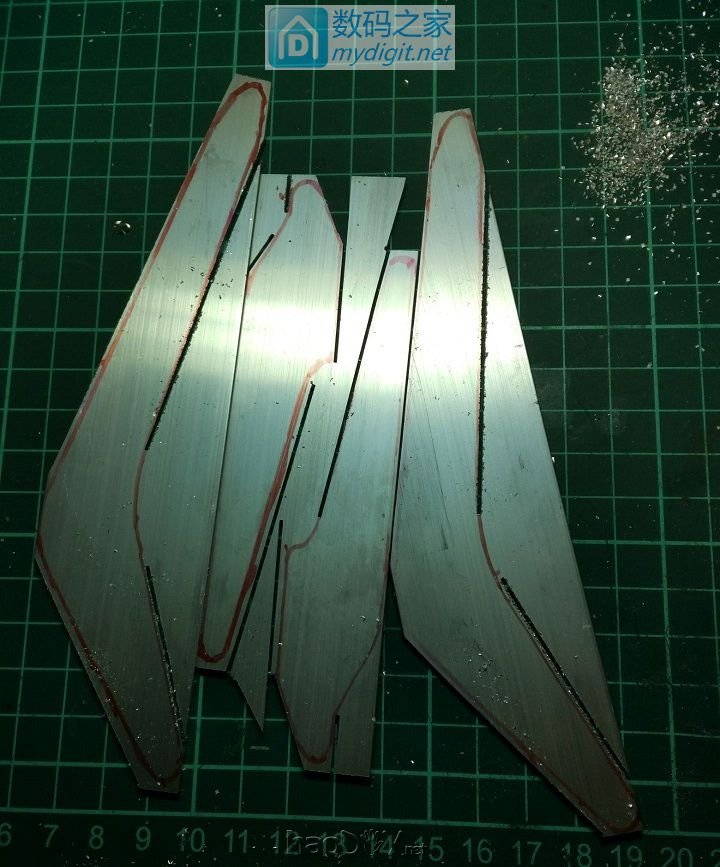

切好后的样子

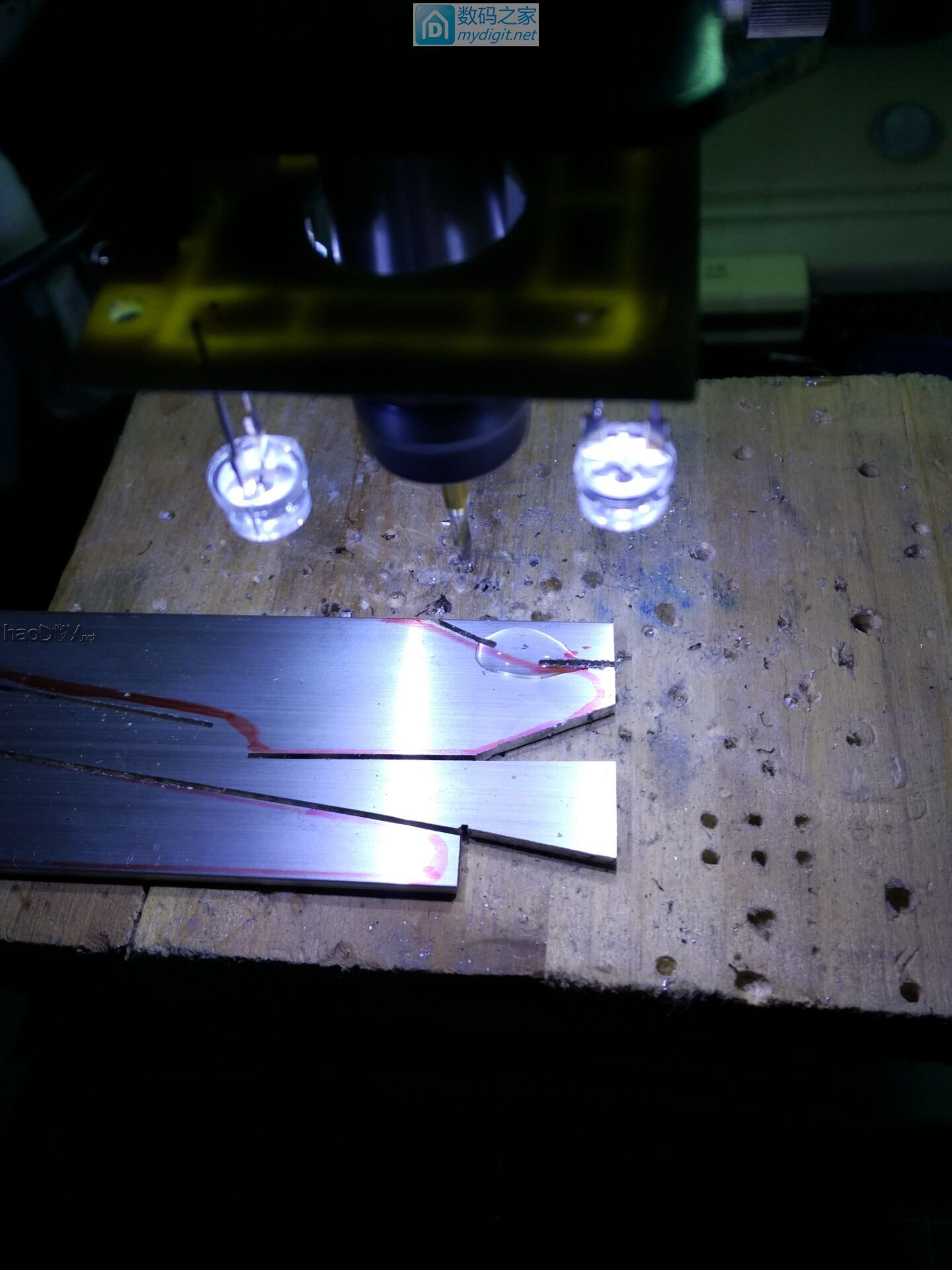

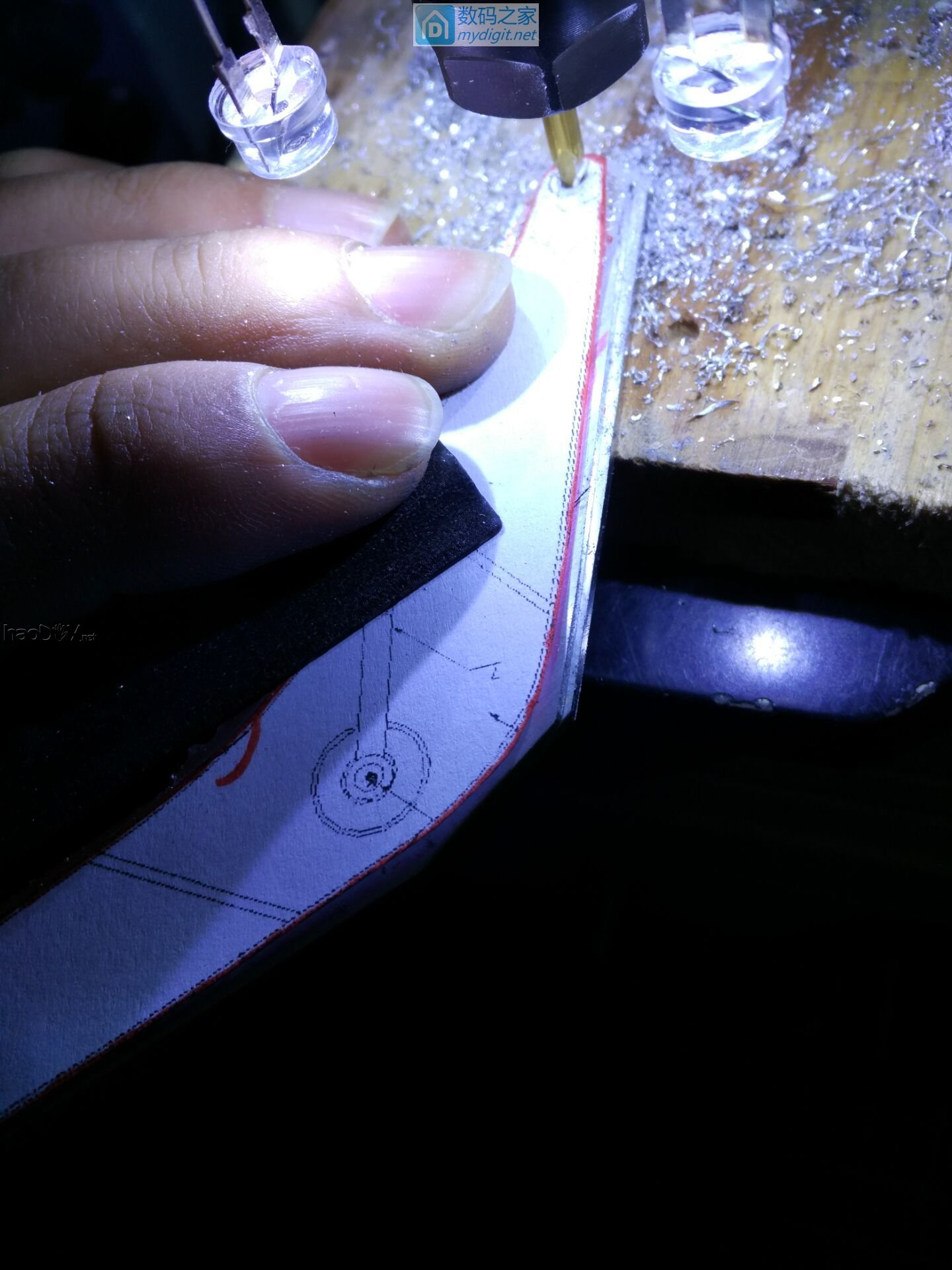

曲线部分用台钻打孔，慢慢弄

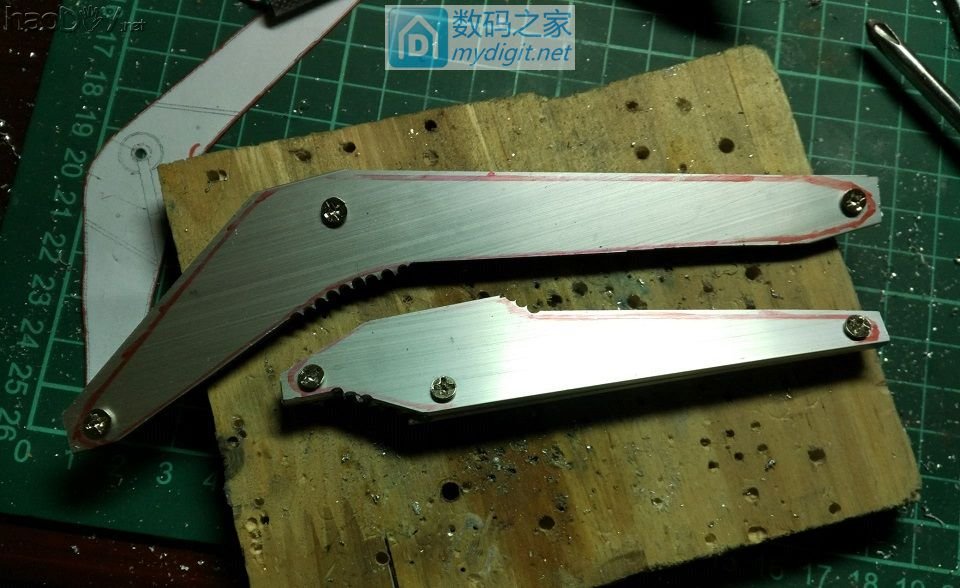

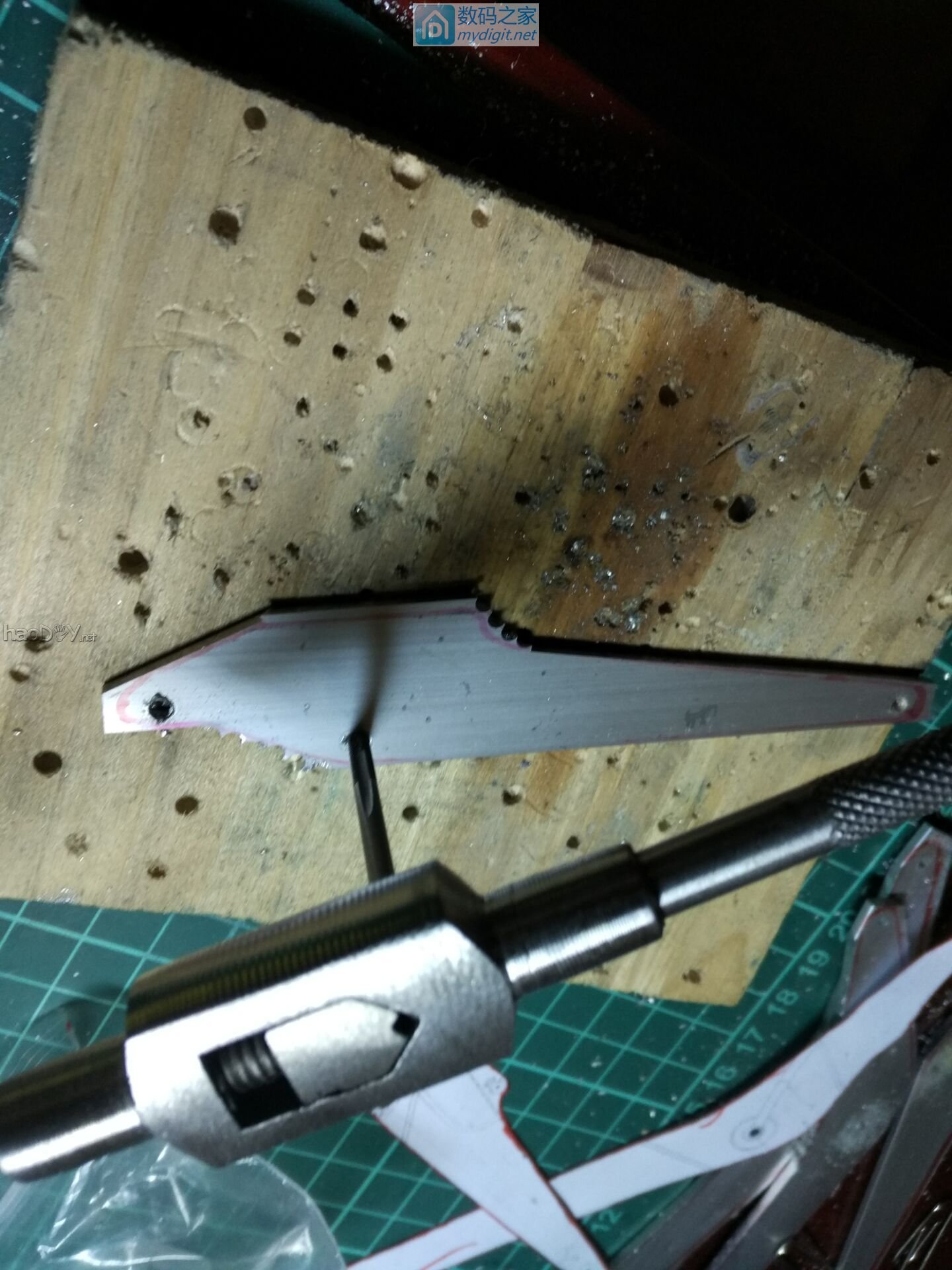

攻丝固定，方便打磨
固定好了

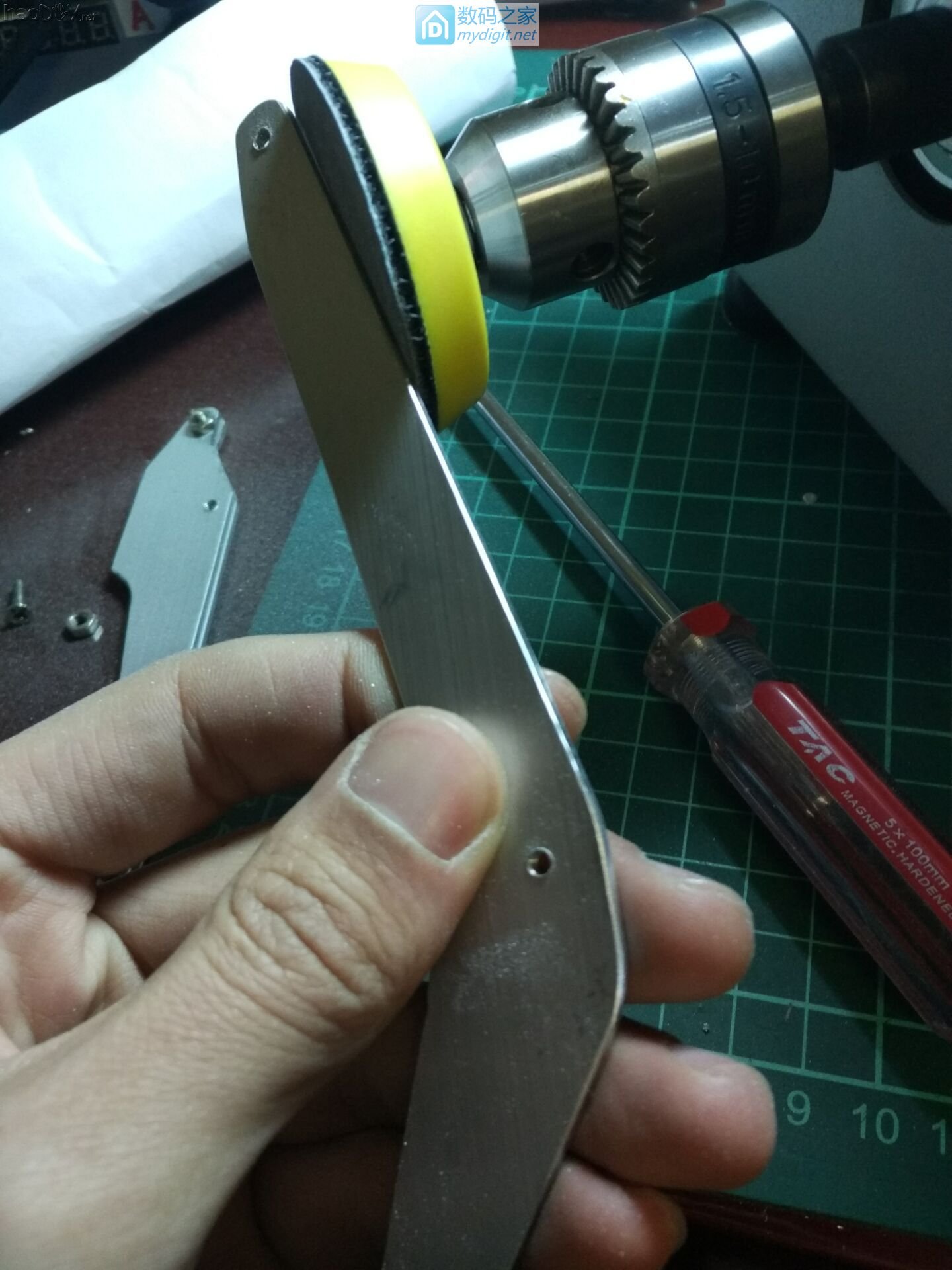

这玩意打磨效率杠杠的，就是比较费砂纸

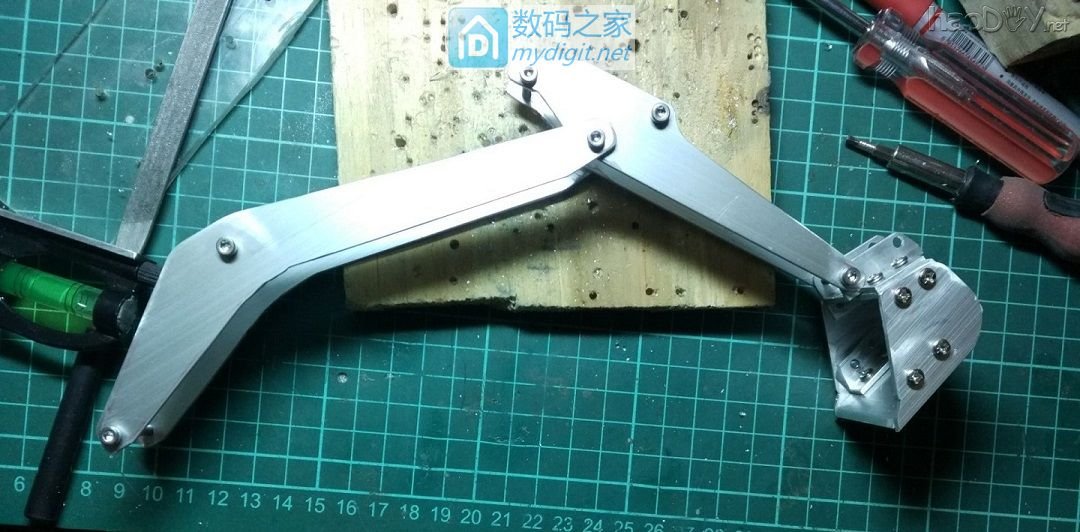

打磨完了，装上看看

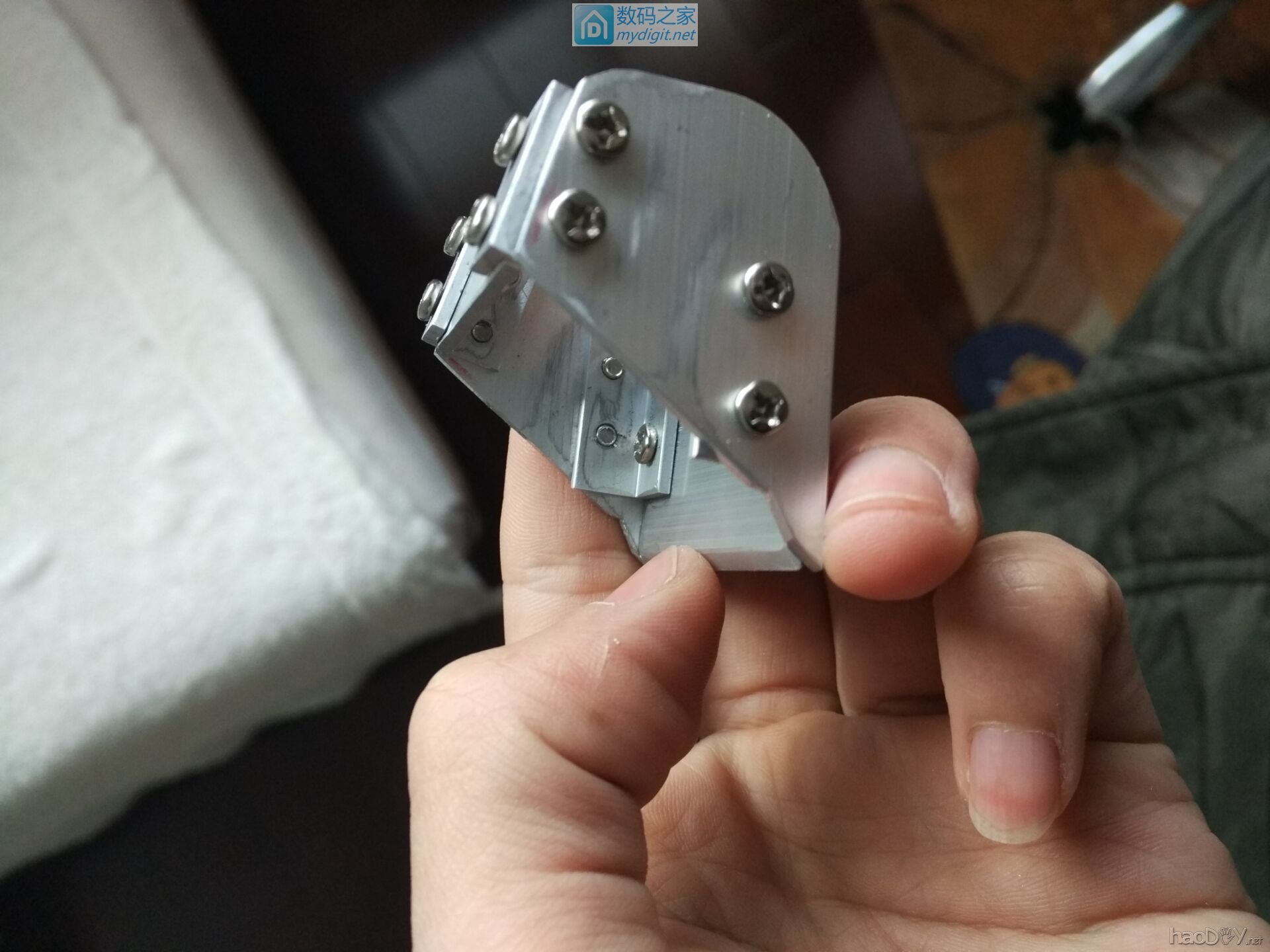

同理做出挖斗，就不赘述了
装上挖斗，大体就是这样~

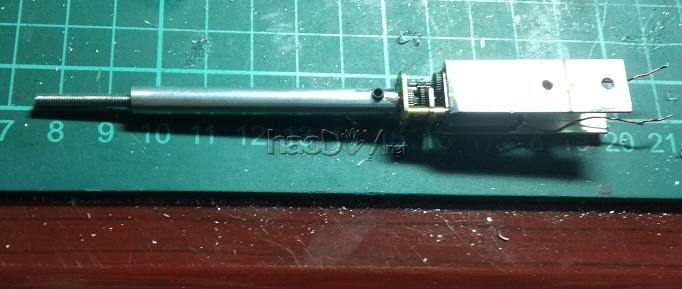

用电机代替油缸，一共要做三个，还在改进中

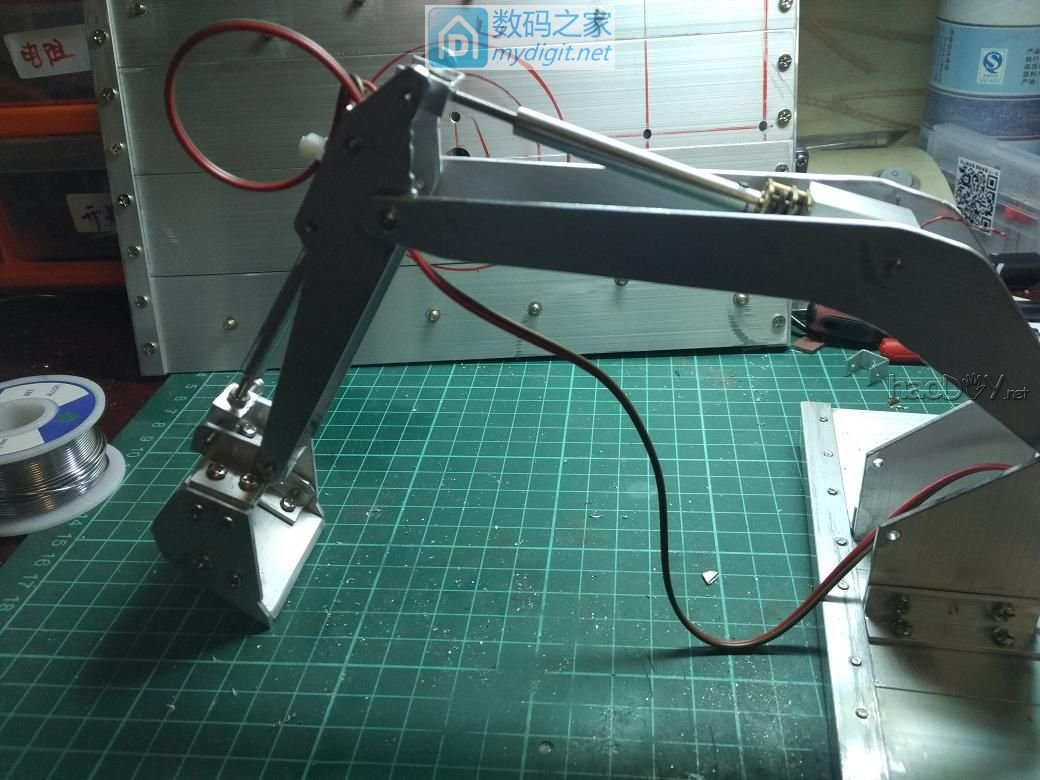

装了两个试试，还行，电机不知道合不合适，所以没敢一下子买，这回可以放心下单了

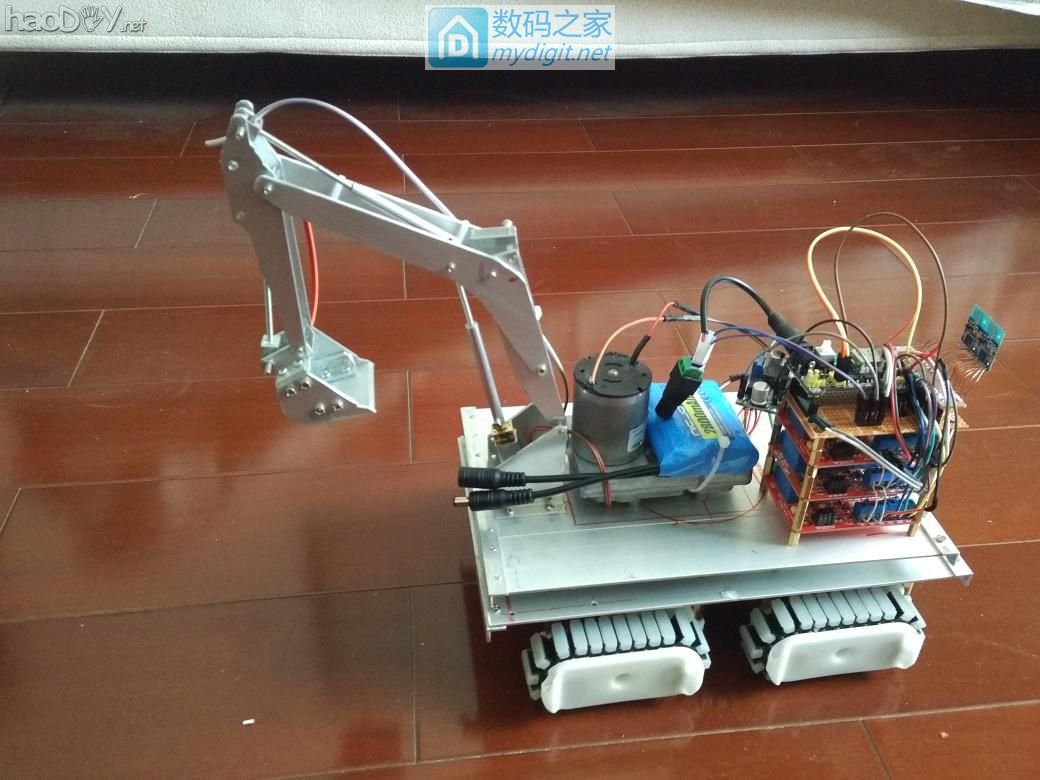

等了两天，电机到了，迫不及待的装上了，至此终于完工！挖斗略小，以后再改大，先这么玩着吧~
