制作简易三极管小制作合集(参赛)

时间:2013-01-19 09:59来源:网络 作者:网络整理 点击:
最近对三极管感兴趣了,于是抽时间做了一大堆关于三极管的东东然后开始切入正题1,花盘湿度警告器,功能:插入探针,接通电源,当盆土干裂时,警报响起首先,我

  最近对三极管感乐趣了,于是抽时刻做了一大堆关于三极管的东东。

  然后开始切入正题


  1,花盘湿度告诫器,成果:插入探针,接通电源,当盆土干裂时,警报响起


  起首,我们必要一个9015三极管,s和c都无所谓,由于9015是pnp型0.4w三极管

制作简易三极管小制作合集(参赛)

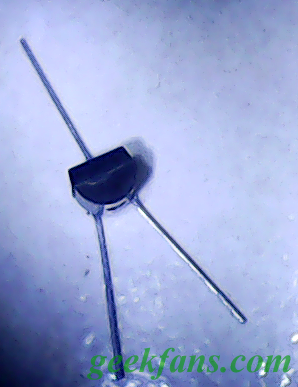

  此为实物



制作简易三极管小制作合集(参赛)

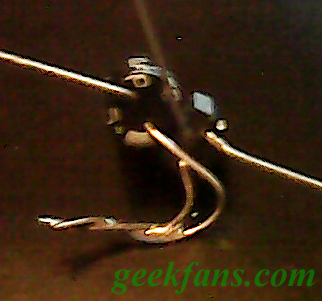

  将管脚弯折为左图所示



制作简易三极管小制作合集(参赛)

  筹备一个1kk的电阻



制作简易三极管小制作合集(参赛)

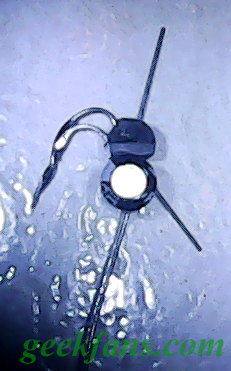

  将电阻与三极管中间的脚焊接,如左图所示



制作简易三极管小制作合集(参赛)

  将电阻另一端,如图焊接在三极管的其它一只脚



制作简易三极管小制作合集(参赛)

  左图为俯视图



制作简易三极管小制作合集(参赛)

  此时,我们花盆测试器的“中央处理赏罚器”就根基完成了,不外,光有焦点部门还不足,我们怎么才气通过处理赏罚器知道花盆是否干裂呢?这就必要给“处理赏罚器”表达花盘状态的警报器,这个警报器,你可以用led也可以用各类稀疏的对象取代,不外我保举用pc机箱的喇叭,如左图所示,为实物图



制作简易三极管小制作合集(参赛)

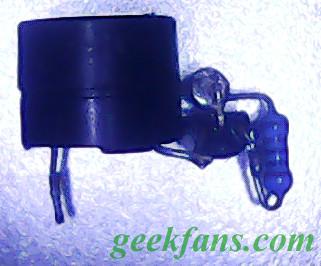

  将喇叭的2个脚中的一脚焊在三极管上,如左图,为卧视图



制作简易三极管小制作合集(参赛)

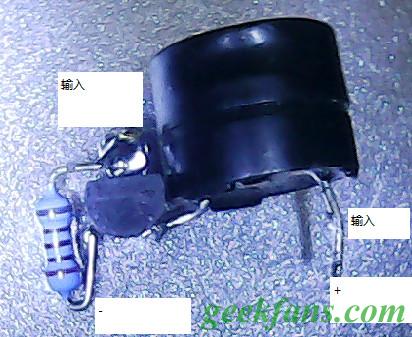

  此为俯视图,列位焊对了吗?假如你焊对了,那此刻你的花盆测湿器就根基完成了。此刻,喇叭的另一脚如图,为+极,毗连三极管,靠下的那一个电阻脚为-极,而接探针的处所则是图中两处输入的处所。他们别离是:三极管中间的脚和喇叭接+的脚。值得留意的是,探针与处理赏罚器毗连的处所,没有+-极,毗连探针时不必要留意极性

  最后,测试你的作品:将毗连处理赏罚器输入点的两个探针插入泥土,假如这时辰泥土干燥,而你的三极管和电阻是好的,那么你的警报器应该会发出逆耳刺耳的蜂鸣,这时辰,你再给泥土浇水,那你的警报器应该就会顿时遏制鸣叫了。

  2.单管自激要求:在接通电源后无外界辅佐,自动发生1~4万夫特直流高压



制作简易三极管小制作合集(参赛)

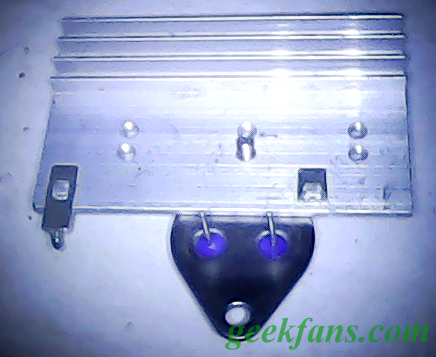

  一个自带散热器或已装好散热器的npn 2n3055开关触发三极管



制作简易三极管小制作合集(参赛)

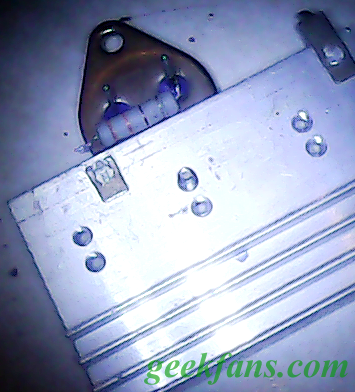

  左图为俯视图,图中有亮点,可忽视!



制作简易三极管小制作合集(参赛)

  27欧的电阻和24欧的电阻,功率只管大



制作简易三极管小制作合集(参赛)

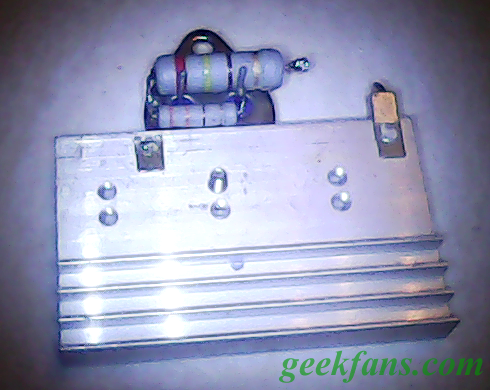

  将27欧电阻一脚焊在三极管右边的脚上。 如图,将27 欧没焊对象的一脚与24欧电阻串联



制作简易三极管小制作合集(参赛)



制作简易三极管小制作合集(参赛)

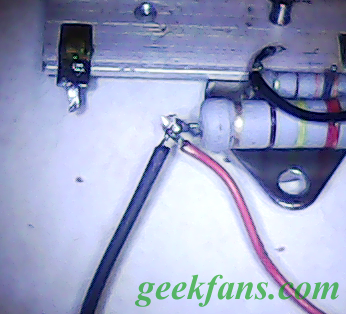

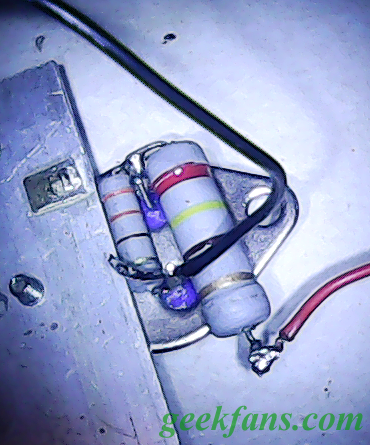

  在27欧电阻与三极管的毗连处焊接玄色导线 一根。并在24欧电阻空闲的脚上焊接赤色导线 一根这两根将作为输入电源



制作简易三极管小制作合集(参赛)

  再在这个位置焊接玄色导线一根



制作简易三极管小制作合集(参赛)

  在三极管外壳或散热器上焊接反馈输出导线,如图,必然要焊牢!否则影响起振拉弧!



制作简易三极管小制作合集(参赛)

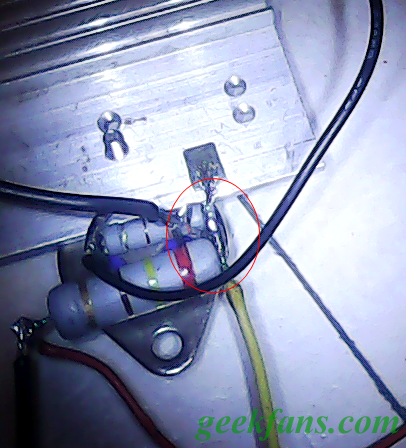

  再在两个电阻相连处,如图,焊接一根黄线,同样作为信号反馈注:在制作进程中,两个电阻的毗连处,始终没有与相邻的三极管右脚毗连



制作简易三极管小制作合集(参赛)

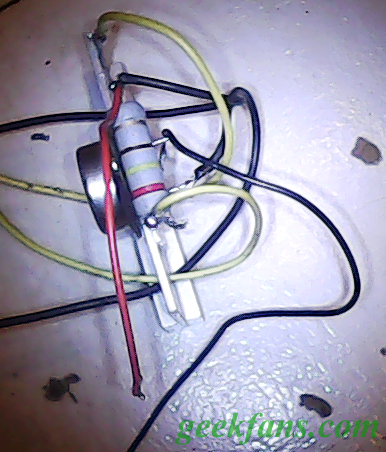

  接下来,清算一下导线,



制作简易三极管小制作合集(参赛)

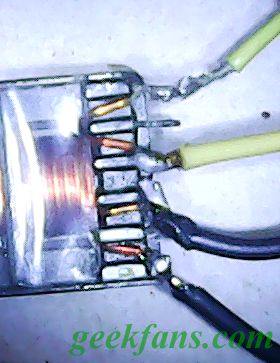

  如图焊接在电脑高压包上,根基上电脑高压包毗连单管自激的要领都截然不同,不必我赘述,假如你用彩电高压包,那么请参照回想发的帖(晒晒我的单管自激)略微改革即可

  假如你一步步凭证我的要领来做那么,此刻,当你接通电源时,单管自激便会发出事变时的高频声音并发生几万伏的高压了。(注:电源线不必要毗连高压包,若不知道电源线是哪两根,请参照上文!)至于我的单管自激么。。。因为受到某图的误导,我把电阻们买成了270欧和240欧,,,很坑跌的说,固然我的单管自激最后事变了,但电压小的可怜,或许1kv阁下,拉弧必定不可了,不外电电节能兄照旧可以滴~~~图么,我就不发了,滋扰很大,拍出来很假,假如各人有乐趣,下来可以找我要。qq:1287739555

  fm无线发射器(要求:输入电源,将收音机调谐至fm80~100mhz可以或许收听到由发射器发射的声音或数据)



制作简易三极管小制作合集(参赛)

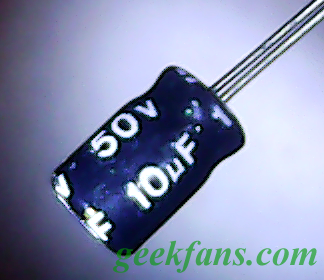

  一个耐压为50v,10u的电容



制作简易三极管小制作合集(参赛)

  pnp音频三极管



制作简易三极管小制作合集(参赛)

  在这里,我们应该用10p的电容,然则我找不到10p的,只好2个22p的串联,获得靠近10p的容量



制作简易三极管小制作合集(参赛)

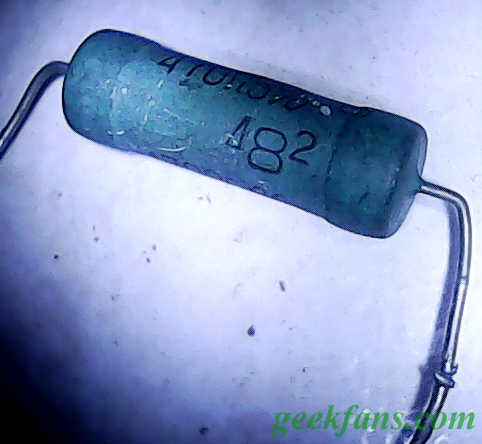

  如图,我选择了大功率的470欧电阻,列位电阻的阻值不能太大,也不能太小,最好300~500欧之间



制作简易三极管小制作合集(参赛)

  将9018三极管管教弯折如左图



制作简易三极管小制作合集(参赛)

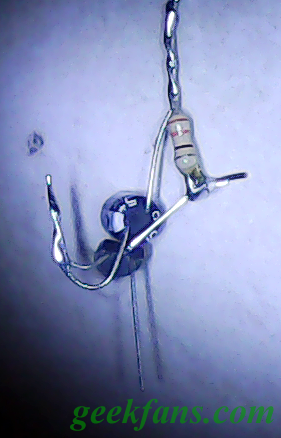

  如图那样焊接电容



制作简易三极管小制作合集(参赛)

  翻过来~~~



制作简易三极管小制作合集(参赛)

  在那儿焊接电阻,我其后找到了一个击穿的1k电阻,发明结果比大电阻好,以是。。。。。各人包涵我



制作简易三极管小制作合集(参赛)

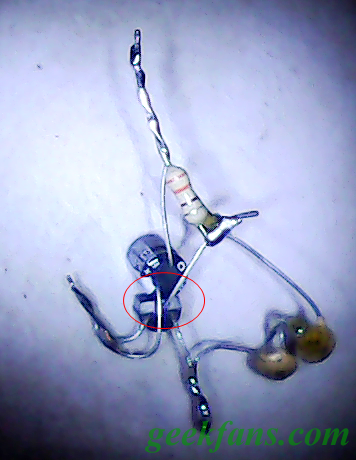

  红圈处的两条引脚在本文内始终不相连并且,如左图那样,毗连10p电容,为什么我要串联两个电容取代10p电容呢?前文有述,本身看



制作简易三极管小制作合集(参赛)

  在半径为0.5mm的笔芯上缠绕电感10~11t,详细请依赖电路做完后的发射环境而定,注:匝数越多,此发射机的发射频率越高



制作简易三极管小制作合集(参赛)

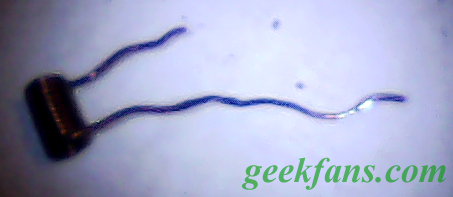

  镀锡后。。。



制作简易三极管小制作合集(参赛)

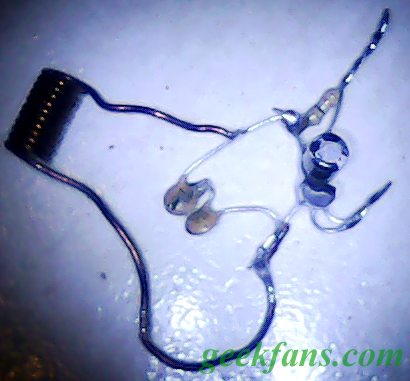

  将绕制好后的电感如图毗连



制作简易三极管小制作合集(参赛)

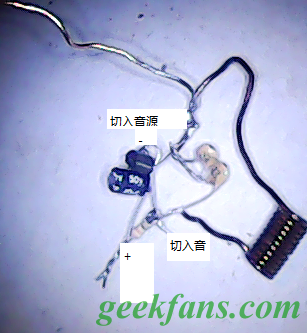

  像图中那样添加天线,以增进信号强度,其电路各个端口都已在左图声名,貌似左图“切入音”后头有个字挂了,列位看的时辰本身补上,完备的为“切入音源”

  行使:输入电源,在切入音源处输入信号,将收音机调至fm80~102迟钝调解频率和调谐线圈,即有90%的几率乐成

  作者心得:调谐了半个小时,终于找到了吻合的频率,在98mhz阁下,声音有点断续,不外照旧很不错了

  单管功放(要求:输入电源,接通音源后可以或许将输入音源的功率放大输出)



制作简易三极管小制作合集(参赛)

  一个2n5551npn音频增益三极管



制作简易三极管小制作合集(参赛)

  将管脚弯折如左图



制作简易三极管小制作合集(参赛)

  一个涤纶电容,详细型号见左图



制作简易三极管小制作合集(参赛)

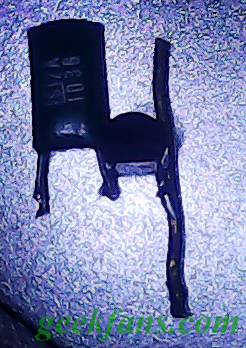

  将涤纶电容与三极管毗连如阁下图



制作简易三极管小制作合集(参赛)

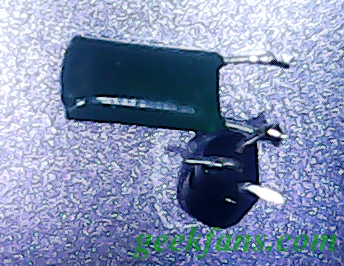

  翻过来



制作简易三极管小制作合集(参赛)

  在三极管右边的引脚上如图焊接导线,我选的是漆包线,刮掉漆的那种



制作简易三极管小制作合集(参赛)

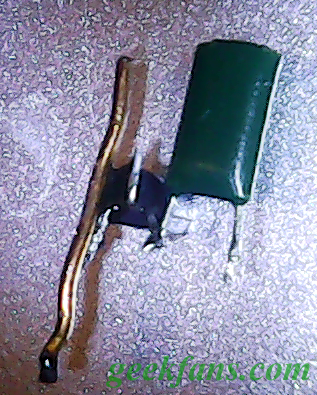

  翻过来,具体一点,



制作简易三极管小制作合集(参赛)

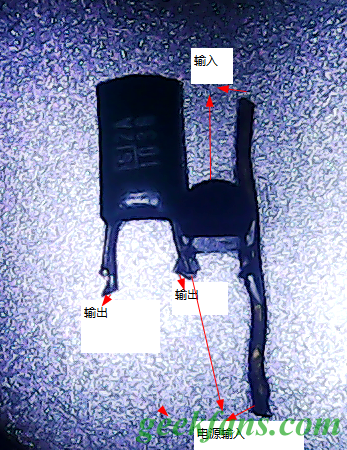

  ,这样,我们的功放就做好了,可以放大音频100~500倍阁下,加上电容后声音不错,只不外输作声音有点沙,猜疑电容容量选大了,图为功放毗连表示图和各节点,端子,的界说

  断线导通的单管警报器,要求:(用导线毗连珍贵物品,当导线被人移动或弄断时,警报器发作声音或光学殊效)、



制作简易三极管小制作合集(参赛)

  9014npn型0.25瓦三极管



制作简易三极管小制作合集(参赛)

  将引脚弯折如左图



制作简易三极管小制作合集(参赛)

  一个电阻,阻值各人本身算!不要总依靠我!



制作简易三极管小制作合集(参赛)

  将电阻与三极管中间的脚毗连



制作简易三极管小制作合集(参赛)

  翻过来,具体一点



制作简易三极管小制作合集(参赛)

  毗连警报器,这个警报器可所以任何对象,包罗灯胆,二极管,自振荡蜂鸣器等,我用的是赤色发光二极管



制作简易三极管小制作合集(参赛)

  翻过来更具体



制作简易三极管小制作合集(参赛)

  将电阻的其它的,没有毗连三极管的一脚,如图毗连三极管的左脚



制作简易三极管小制作合集(参赛)

  焊接完成后两个制品警报器



制作简易三极管小制作合集(参赛)

  如图给警报器供电,此时,二极管或警报器应应当即启动,这时,我们把两个检测端用一条导线相连,这样,警报器就遏制运行了。

  行使要领:将毗连检测端的导线穿过珍贵物品,珍贵物品,一旦移动,或有人弄断导线,警报即开始运行
