电子制作并不是什么很困难的事，关键就在于你是否肯动手，是否肯迈出第一步。你真正动手做了，才知道原来不会很难，只要有心，我们也能够做出像商品一样的东西。在做的过程中，不仅能学到知识，而且你所得到的愉悦感和成就感是一般人所不能体验到的。



        在这里，我给大家介绍一个很实用也很拉风的小东东——门铃。这是我大学里的第一个作品，虽然蛮平常，但我觉得这是很好的初学者启蒙制作。初学者，或者是没有真正动过手的电类专业的同学，都可以试着做一做，只要跑一趟电子市场，花上几块钱。试想：如果一整栋宿舍只有你们寝室有门铃，那有几拉风！



        言归正传，在决定做什么之后，我们一般会把所需要的元器件列一个清单，OK，向电子市场进发。武汉最大的电子市场在汉口的前进四路（江汉路步行街附近），至于其他城市的电子市场在哪就不是我能帮助大家的了，一般来说，在小城市，想买此类东西会麻烦许多。



        门铃的元件清单如下：

        最好还买一小块万用电路板，用于固定门铃按钮开关，见图3。当然也可用其他东西固定。

        决定要成为一个电子DIYER你，以下工具是必不可少的，记得买它们：电烙铁，焊锡丝，松香等等…我想：一个工科专业的学生应该会使用这些东西吧，如果不会，那就学吧，身边一定有人会用的，请教一下，很简单。

        接下来我们便开始做了，我给大家一个非常直观的电路图，大家照着上面接线就OK了。有几点需要注意：门铃芯片在焊接的过程中，每次焊接的时间不要太长，否则很容易损坏门铃芯片；三极管引脚的区分：拿着你手上的9014三极管，把印有字的那一面对着自己，看到的三个脚从左到右依次为e（发射极），b（基极）,c（集电极）；开关S的引线要长一些，因为按钮开关S最终要安装在门外，引线要从门缝引入，然后用透明胶带固定。

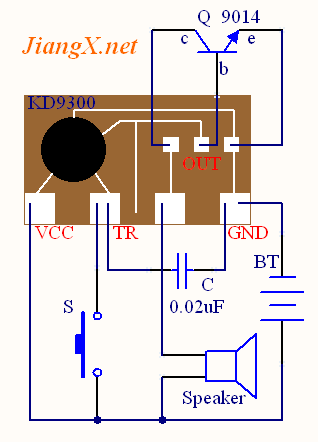

图1 KD9300门铃电路



        如果你接线无误，装上电池便会发出“叮咚…”的门铃声，如果没有声音，赶快卸下电池检查电路，一般都是接线有误，芯片坏掉的情况比较少见。

        这些图片供大家参考：

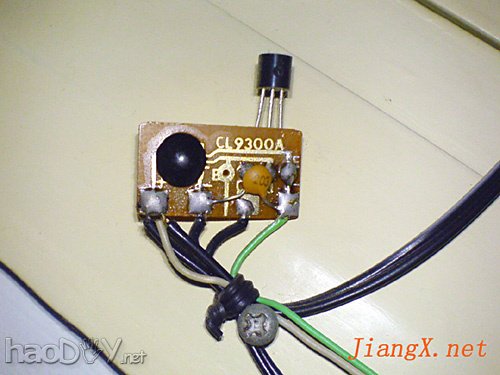

图2 焊接好的门铃芯片

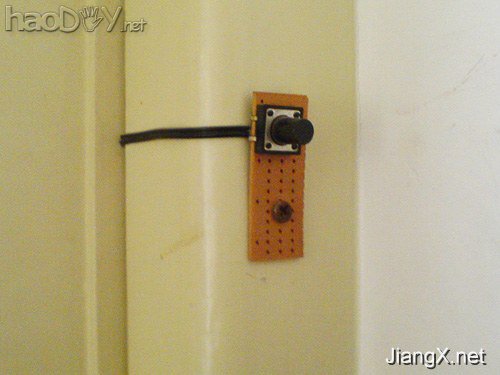

图3 门铃按钮

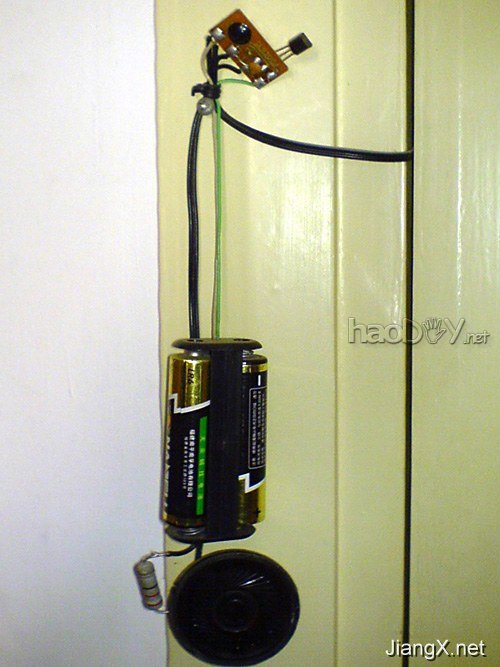

图4 制成后的门铃



        当然，你可以找一个塑料盒做一个漂亮的外壳，只要你手巧，东西不会比商品的差。好了，自从你制作成功那一刻起，烦人的敲门声变成门铃声，是不是有家的温馨感觉呢？

        我一般喜欢制作完成后再看原理，还是一起来了解一下吧，上面所用的KD9300系列音乐芯片是一种大规模CMOS集成电路（下面简称IC），内存叮咚声或是一首名曲，由振荡器、节拍、音色发生器、只读存储器、地址计算器和控制、输出等组成。其工作电压为3V，触发一次内存循环一次，静态工作电压小，不耗电。当按下门铃开关S时，IC的触发端TR从电源正极获得正脉冲触发信号，IC受触发而工作。其输出端OUT输出的音乐信号经过三极管9014放大后，驱动扬声器发声。由于IC的触发灵敏度很高，电容C的作用是抗干扰，用于消除按钮开关引线过长时，外界杂波干扰造成的门铃误触发
