用导火线给火箭或者烟花点火是比较危险的，点燃后要赶紧跑。而用电点火的方式则安全得多。但是，目前市售点火装置多为电热点火，有较大延迟。 我一直想做一种简单的高压点火装置，减小点火延迟、减小长导线上的能量消耗。受高手们启发，我制作了一套点火装置，包括点火器和点火头两个部分。 经过实践，我发现这个项目可靠性很高，可以稳定地点燃硝糖燃料。且材料易得，制作简单，结构紧凑，成本低廉（所有材料加起来约40元）。 工具和材料
点火器的制作

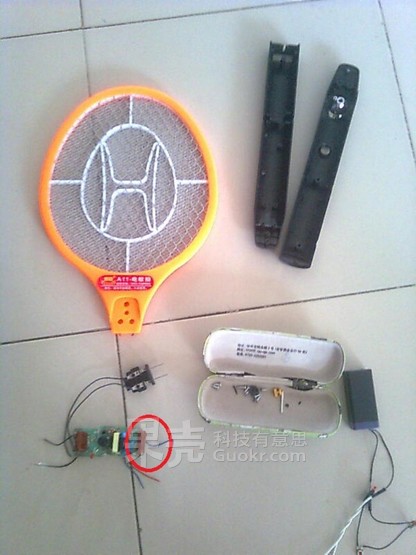

取一电蚊拍（我用的电蚊拍包装上写着1100-2000V）拆开，你会看到如图的电路。 把连接拍网的红色CBB电容去掉（图中圈出的），露出两个焊点，在每个焊点处焊接两根长导线。一组导线连接微波炉电容（我用的是2100V1.14uF的，微波炉电容不分正负极，可以随便连），另一组导线连接空气开关输入端。这样就可以把笨重的微波炉电容和空气开关装到外面。

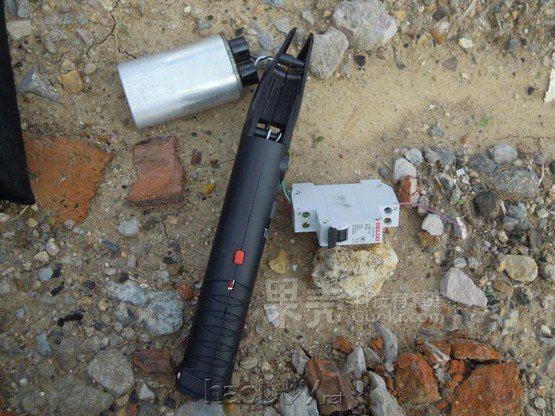

然后把塑料壳连接拍头的部位的内部赘余部分锯掉，为电容的安装腾出位置。 再把微波炉电容夹在两片塑料壳之间，拧紧螺丝。把塑料壳烤软，用力捏，使之卡紧电容，最后用鞋带绑紧。 把空气开关放置在拍柄右侧（因为我的电蚊拍右侧有个手电窗口，是个平面），同样用鞋带绑紧，绑的时候使鞋带卡进空气开关背面的卡扣内，这样能更牢固。

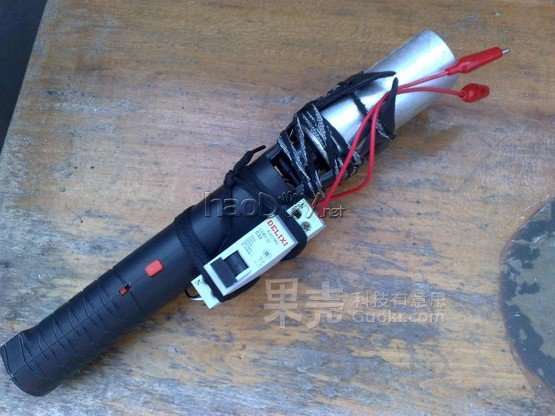

在空气开关输出端接两根带鳄鱼夹的导线，用的时候方便连线。 这样，整套装置就完成了合体，结构紧凑，使用方便，因为是用鞋带捆绑而成，也方便日后拆开检修。它最大的优点是点火延迟很小，对导线和电源要求低。 此时，打开电源开关，按下充电开关，就会听到一声细长的“吱------”声，这是电蚊拍给电容充电的声音，充电5~10s扳动空气开关即可输出高压。 需要注意的是，微波炉电容内整合了一个10兆欧电阻，它会一直放电，因此最好在充电过程中触发空气开关！ 点火头的制作点火头是发火部件。首先把0805贴片电阻焊接到双股细排线上。 提高焊接成功率的小技巧：先把排线（网线也行）一端剥出约1.5mm的铜丝，用指甲拧紧，再把焊锡点到铜丝上（只点一面），再把铜丝带焊锡的一面扣到0805电阻两端，用烧红的电烙铁压一下就能焊住。

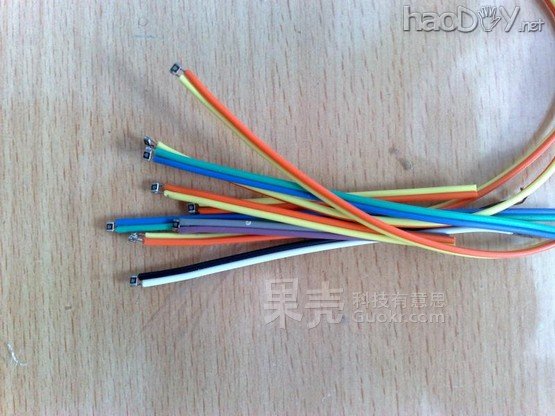

焊好后，在502中蘸一下，迅速甩掉多余胶液，即可在电阻及焊点处形成一层保护膜，防止药剂对电阻或焊点的不良影响。这是我做好的一把。 (责任编辑：admin) |
