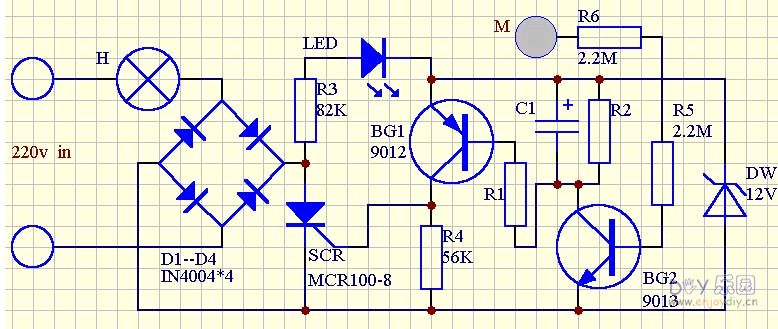

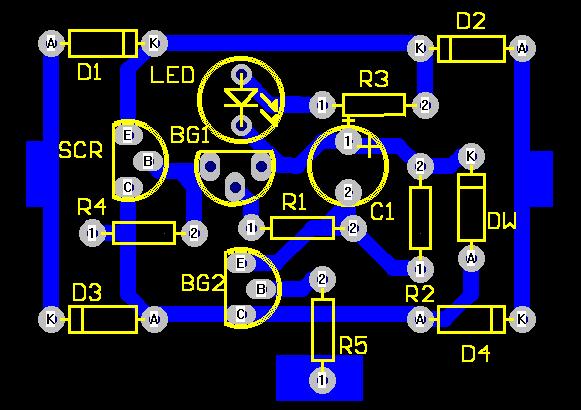

触摸式延迟开关现在已经广泛用作楼梯走道照明开关，不但使用方便，而且具有明显的节电效果。这里介绍一个电路，它具有简单、廉价、性能好等特点，很适合爱好者自行制作。 电路原理： 延迟开关电路见图D1--D1，SCR 组成开关的主回路，BG1，BG2 等组成开关的控制回路。 平时，BG1，BG2 均处于截止状态，SCR 阻断，电灯 H 不亮。此时220V交流电经 D1--D4 整流、R3 和DW 使 LED 发光，用作夜间指示开关位置。这时流过H的电流仅 2mA 左右，不足使电灯 H 发光。需要开灯时，只有用手指摸一下电极片 M，因人体泄露电流经 R5，R6 注入 BG2 的基极，BG2 迅速导通。BG2 集电极为低电平，BG1 也随之导通，因此有触发电流经 BG1 注入 SCR 的控制极使 SCR 开通，电灯 H 就通电发光。在 BG2 导通瞬间，C1 通过 BG2 的 c-e 极间被并联在 DW 的两端，因此被迅速充上约 12V 左右的电压。电灯点亮后，人手离开 M，虽然 BG2 恢复截止状态但由于 C1 所存储的电荷通过 R1 向 BG1 发射结放电，使 BG1 依然保持导通状态，所以电灯继续发亮。当 C1 电荷基本放完后，BG1 恢复截止态，SCR失去触发电流，当交流电过零时，SCR 关断，电灯熄灭。 开关延迟时间主要由电阻 R1，R2 和电容 C1 的数值决定，下面提供一组实验数据供大家参考。如要进一步增大延时时间，可哟?C1 容量。除上述主要因素外，BG1 的放大倍数以及 SCR 的触发灵敏度对延时时间也有影响。 此主题相关图片如下：  下图是延时开关的印刷电路板图 注意：本电路与市电直接相接，在调试过程中要十分注意，以免触电。有条件的朋友，可以先用隔离变压器把市电隔离，再进行调试。电阻 R6 的引线要短，一头直接焊在电极片 M 的背面，另一头焊上一跟软线，再接到印板上的 R5。采用两个高阻值电阻的目的是为了确保使用者的绝对安全。（本文摘自电子报） 此主题相关图片如下：  此主题相关图片如下：
